边缘是图像中非常重要的特征，在图像识别、目标检测等领域发挥着重要的作用。OpenCV封装了常用的边缘检测算法，如Sobel，Scharr，Laplacian和Canny边缘检测算法，本节介绍这些算法的使用方法。

4.7.1 案例44：Sobel边缘检测

OpenCV中提供了Sobel边缘检测的函数Sobel，函数定义如下：

dst = Sobel(src, ddepth, dx, dy, dst=None, ksize=None, scale=None, delta=None, borderType=None)

参数说明如下：
src，输入图像；
ddepth，输出图像的深度，若设置为-1，则深度与输入图像深度相同；
dx，计算x方向导数；
dy，计算y方向导数；
dst，输出图像（返回值）；
ksize，核的大小；
scale，梯度计算结果的放大比例；
delta，图像存储前可以将像素值增加delta数值，默认为0；
borderType，边界模式，由BorderTypes定义（见3.4.5节）。
本案例调用Sobel函数进行边缘检测分为了三步，第一步计算x方向的边缘，第二步计算y方向边缘，第三步将x和y方向的边缘叠加形成图像的边缘。
本案例使用的输入图像为图3.10，案例代码如下：

import cv2src = cv2.imread("src.jpg")
#高斯滤波
src = cv2.GaussianBlur(src, (3, 3), 0)
#转为灰度图
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)
#求x方向边缘
sobel_gradx = cv2.Sobel(gray, -1, 1, 0)
#求y方向边缘
sobel_grady = cv2.Sobel(gray, -1, 0, 1)
#边缘合并
sobel_grad = cv2.addWeighted(sobel_gradx, 0.5, sobel_grady, 0.5, 0)#图像显示
cv2.imshow("sobel_gradx", sobel_gradx)
cv2.imshow("sobel_grady", sobel_grady)
cv2.imshow("sobel_grad", sobel_grad)
cv2.waitKey(0)
cv2.destroyAllWindows()

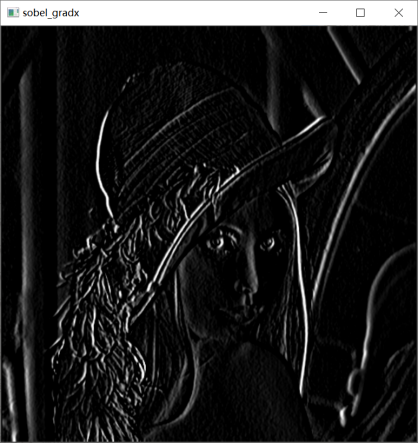

计算x方向的边缘结果如图4.23所示。

图4.23
计算y方向的边缘结果如图4.24所示。

图4.24

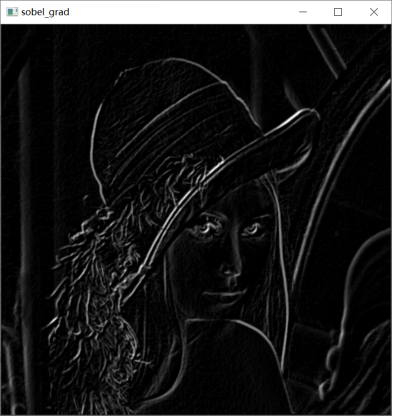

合并后的边缘结果如图4.25所示。

图4.25
Sobel边缘检测时也可以同时计算x和y方向上的边缘，即将dx和dy同时设置为1，案例代码如下：

import cv2src = cv2.imread("src.jpg")
#高斯滤波
src = cv2.GaussianBlur(src, (3, 3), 0)
#转为灰度图
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)
#Sobel边缘检测，同时计算x和y方向的边缘
sobel_grad = cv2.Sobel(gray, -1, 1, 1)
cv2.imshow("sobel_grad", sobel_grad)
cv2.waitKey(0)
cv2.destroyAllWindows()

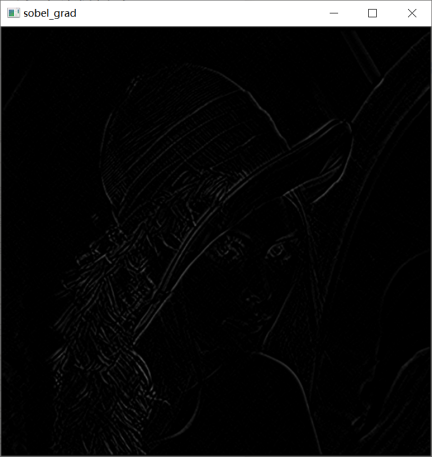

计算结果如图4.26所示。

图4.26

4.7.2 案例45：Scharr边缘检测

Sobel算法边缘检测不是很精准，另外一种对Sobel算法改进的算法为Scharr算法，该算法精度比Sobel算法高且检测速度相当。
OpenCV中提供了Scharr边缘检测的函数Scharr，函数定义如下：

dst = Scharr(src, ddepth, dx, dy, dst=None, scale=None, delta=None, borderType=None)

参数说明如下：
src，输入图像；
ddepth，输出图像的深度，若设置为-1，则深度与输入图像深度相同；
dx，计算x方向导数；
dy，计算y方向导数；
dst，输出图像（返回值）；
scale，梯度计算结果的放大比例；
delta，图像存储前可以将像素值增加delta数值，默认为0；
borderType，边界模式，由BorderTypes定义（见3.4.5节）。
Scharr算法的核大小为3，所以和Sobel函数相比，不用设置ksize，其他参数均相同。本案例调用Scharr函数进行边缘检测同样分为了三步，第一步计算x方向的边缘，第二步计算y方向边缘，第三步将x和y方向的边缘叠加形成图像的边缘。
案例代码如下：

import cv2src = cv2.imread("src.jpg")
#高斯滤波
src = cv2.GaussianBlur(src, (3, 3), 0)
#转为灰度图
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)#求x方向边缘
scharr_gradx = cv2.Scharr(gray, -1, 1, 0)
#求y方向边缘
scharr_grady = cv2.Scharr(gray, -1, 0, 1)
#边缘合并
scharr_grad = cv2.addWeighted(scharr_gradx, 0.5, scharr_grady, 0.5, 0)#图像显示
cv2.imshow("scharr_gradx", scharr_gradx)
cv2.imshow("scharr_grady", scharr_grady)
cv2.imshow("scharr_grad", scharr_grad)
cv2.waitKey(0)
cv2.destroyAllWindows()

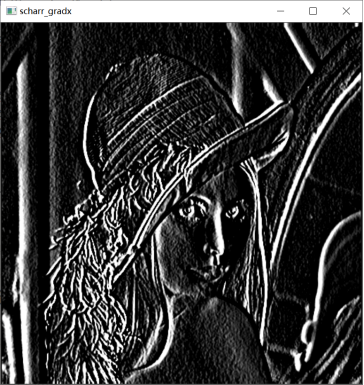

计算x方向边缘结果如图4.27所示。

图4.27

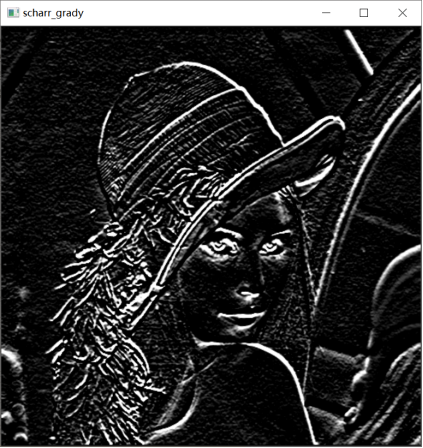

计算y方向边缘结果如图4.28所示。

图4.28

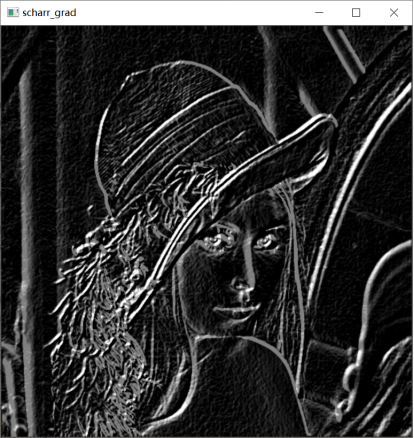

边缘合并的结果如图4.29所示。

图4.29

4.7.3 案例46：Laplacian边缘检测

Sobel边缘检测计算的时一阶梯度，而Laplacian边缘检测计算的则是二阶梯度，OpenCV中提供了Laplacian边缘检测的函数Laplacian，函数定义如下：

dst = Laplacian(src, ddepth, dst=None, ksize=None, scale=None, delta=None, borderType=None)

参数说明如下：
src，输入图像；
ddepth，输出图像的深度，若设置为-1，则深度与输入图像深度相同；
dst，输出图像（返回值）；
ksize，用于计算二阶导数滤波器的核大小；
scale，梯度计算结果的放大比例；
delta，图像存储前可以将像素值增加delta数值，默认为0；
borderType，边界模式，由BorderTypes定义（见3.4.5节）。
Laplacian边缘检测的案例代码如下：

import cv2src = cv2.imread("src.jpg")
#高斯滤波
src = cv2.GaussianBlur(src, (3, 3), 0)
#转为灰度图
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)
#Laplacian边缘检测
laplacian_grad = cv2.Laplacian(gray, -1)
#图像显示
cv2.imshow("laplacian_grad", laplacian_grad)
cv2.waitKey(0)
cv2.destroyAllWindows()

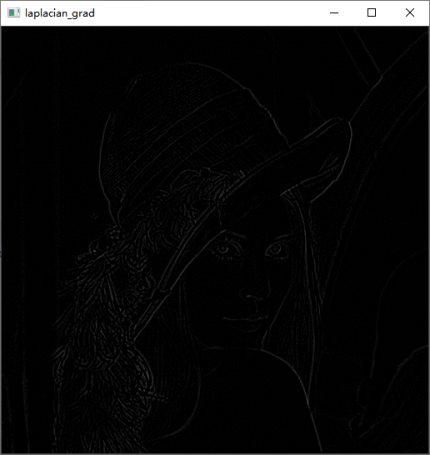

边缘检测结果如图4.30所示。

图4.30

4.7.4 案例47：Canny边缘检测

Canny边缘检测算法是传统图像处理边缘检测中效果较好的算法，该算法先计算x和y方向的一阶导数，然后由它们组合为四个方向导数，而方向导数则是（局部最大值的点）组成边缘的候选项。Canny算法中采用了两个阈值，如果像素的梯度大于较大阈值则接受其为轮廓，如果小于较小值则舍弃，介于阈值之间的如果连接到高于阈值的像素则接受，否则就舍弃，算法建议的阈值介于2：1与3：1之间。OpenCV中提供了Canny边缘检测的函数Canny，函数定义如下：
edges = Canny(image, threshold1, threshold2, edges=None, apertureSize=None, L2gradient=None)
参数说明如下：
image，输入图像；
threshold1，阈值1；
threshold2，阈值2；
edges，输出的边缘图像（返回值）；
apertureSize，Sobel核大小；
L2gradient，是否使用L2梯度。

Canny边缘检测的案例代码如下：
import cv2

src = cv2.imread(“src.jpg”)
#高斯滤波
src = cv2.GaussianBlur(src, (3, 3), 0)
#转为灰度图
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)
#Canny边缘检测
canny_grad = cv2.Canny(gray, 70, 160)
#图像显示
cv2.imshow(“canny_grad”, canny_grad)
cv2.waitKey(0)
cv2.destroyAllWindows()
边缘检测的结果如图4.31所示。

图4.31
