数电学的差不多了，想做几个简单的课设巩固一下
数字时钟
这个蛮简单的，思路就是脉冲发生器-计数器-译码器
首先看一下脉冲发生器
可以用石英晶振分频或者NE555芯片做，前者精度高一点

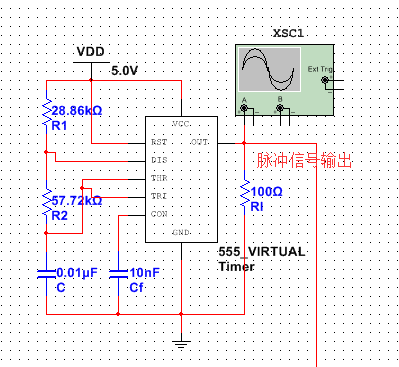

这里我们采用NE555搭一个多谐振荡器
原理自己翻书去，电阻计算就是那个f=1/(R1+2R2)Cln2

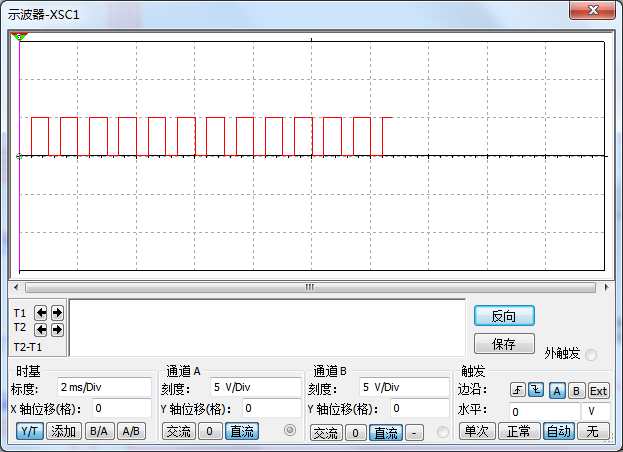

因为我电脑太慢了，本来电容应该是10uf，这里改成0.01uf加快速度,生成1Hz的脉冲
当成1HZ的就行了,真实电路再改回来

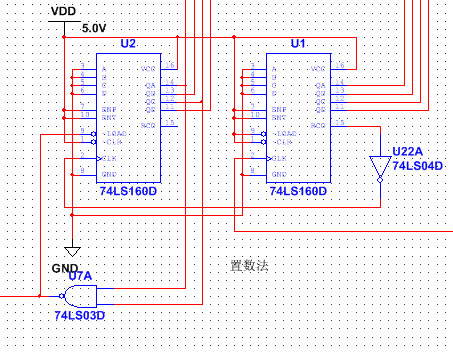

有了脉冲信号之后，我们用同步十进制计数器74LS160搭两个60进制,一个24进制的计数器,采用串行进位方式,60进制采用置数法
不多解释了，太简单了，需要注意的是十位的置位信号时101(5)，然后给的是低电平，然后我们每一级是一个上升沿触发，所以其实是5的末端触发下一级，直接接下一级就行了
然后分钟和秒钟一样
看一下时钟

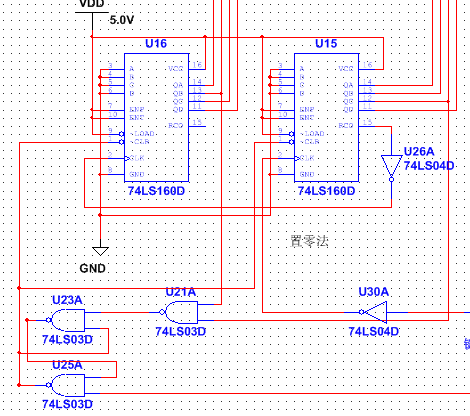

采用置0法
一到24就置0，唯一不一样的就是清零信号太短暂了，要加个锁存器，锁存一下
然后就是译码电路了

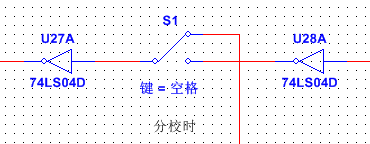

哦，对了，还要调时，所以加个校时电路
反相器主要起隔离作用
整体电路
后续可以加一些闹钟电路等等等
