《超像素》

超像素是一种以聚类思想为初衷的方法，目的是为了对较大像素的图像进行区域划分，来帮助理解，本文介绍了一个开源项目在火灾检测场景使用超像素，比较巧妙，虽然效果不是很理想，但是提供了一个很好的思路。

Key Words：超像素、火灾检测、OpenCV实现

Beijing, 2020

作者：RaySue

Code：https://github.com/tobybreckon/fire-detection-cnn

Agile Pioneer

概念

超像素概念是2003年Xiaofeng Ren提出和发展起来的图像分割技术，指具有相似纹理、颜色、亮度等特征的相邻像素构成的有一定视觉意义的不规则像素块。

超像素就是把一幅像素级(pixel-level)的图，划分成区域级(district-level)的图，是对基本信息元素进行的抽象。超像素最直观的解释，便是把一些具有相似特性的像素“聚合”起来，形成一个更具有代表性的大“元素”。

它利用像素之间特征的相似性将像素分组，用少量的超像素代替大量的像素来表达图片特征，很大程度上降低了图像后处理的复杂度，所以通常作为分割算法的预处理步骤。
这些小区域大多保留了进一步进行图像分割的有效信息，且一般不会破坏图像中物体的边界信息。
应用超像素的意义在于：超像素可以把图像分割的足够细碎，从而可以保障每个分割后的图像块都是一块具有独立语义的图像块。
大大降低了数据维度，而且可以剔除一些异常像素点。
理论上，任何图像分割算法的过度分割(over-segmentation)，即可生成超像素。

超像素常用算法

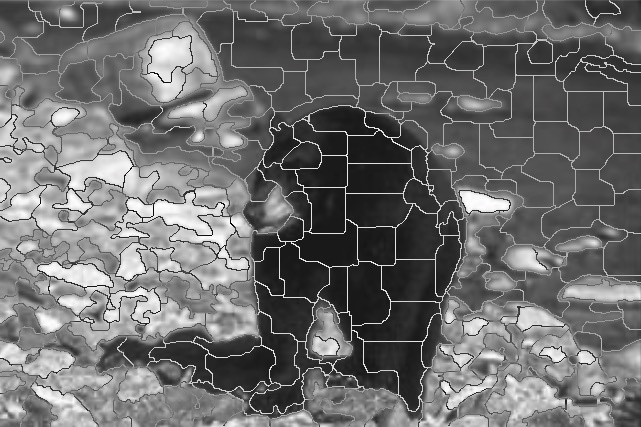

SEEDS

cv2.ximgproc.createSuperpixelSEEDS

"""
参数解读：
image_width ：输入图像宽度
image_height： 输入图像高度
image_channels ：输入图像通道数
num_superpixels ：期望超像素数目
num_levels ：块级别数，值越高，分段越准确，形状越平滑，但需要更多的内存和CPU时间。
histogram_bins： 直方图bins数，默认5
double_step： 如果为true，则每个块级别重复两次以提高准确性默认false。
"""
retval = cv2.ximgproc.createSuperpixelSEEDS(image_width, image_height, image_channels, num_superpixels, num_levels[, prior[, histogram_bins[, double_step]]])slic = cv2.ximgproc.createSuperpixelSEEDS(test_img.shape[1], test_img.shape[0],test_img.shape[2], 1000, 10, 3, 5, True)slic.iterate(test_img, 10)

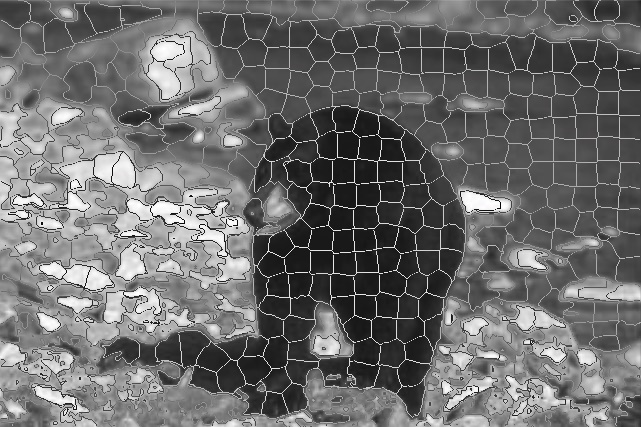

LSC (Linear Spectral Clustering) 线性谱聚类

cv2.ximgproc.createSuperpixelLSC

region_size = 30 # 超像素块的大小
slic = cv2.ximgproc.createSuperpixelLSC(test_img, region_size=region_size)
slic.iterate(10)
mask_slic = slic.getLabelContourMask()  # 获取Mask，超像素边缘Mask==1
label_slic = slic.getLabels()  # 获取超像素标签
number_slic = slic.getNumberOfSuperpixels()  # 获取超像素数目
print(mask_slic.shape)
print(label_slic.shape)
mask_inv_slic = cv2.bitwise_not(mask_slic)
test_mask = np.ones_like(test_img) * 255
# 在原图上绘制超像素边界
small_frame = cv2.bitwise_and(test_img, test_img, mask=mask_inv_slic)

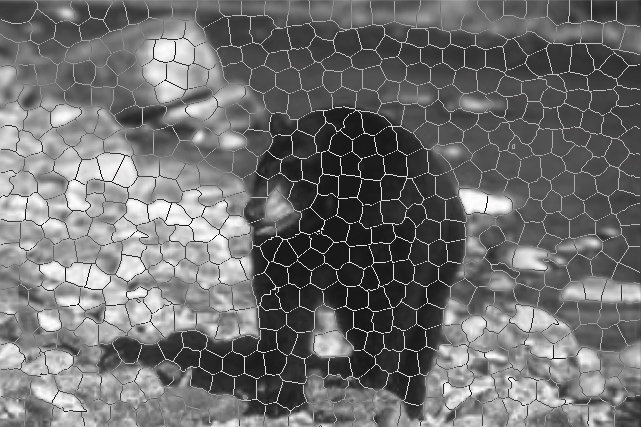

SLIC (Simple linear iterative clustering) 线性迭代聚类

cv2.ximgproc.createSuperpixelSLIC

# 参数解读
# image ：输入图像
# algorithm：选择要使用的算法变体：SLIC、SLICO（默认）和MSLIC三种可选
# region_size：平均超像素大小，默认10
# ruler：超像素平滑度，默认10
slic = cv2.ximgproc.createSuperpixelSLIC(test_img, region_size=22, ruler=30.0)
slic.iterate(10)
mask_slic = slic.getLabelContourMask()  # 获取Mask，超像素边缘Mask==1
label_slic = slic.getLabels()  # 获取超像素标签
number_slic = slic.getNumberOfSuperpixels()  # 获取超像素数目
print(mask_slic.shape)
print(label_slic.shape)
mask_inv_slic = cv2.bitwise_not(mask_slic)
test_mask = np.ones_like(test_img) * 255small_frame = cv2.bitwise_and(test_img, test_img, mask=mask_inv_slic)  # 在原图上绘制超像素边界

评估标准

Under segmentation Error
- 用于描述超像素块既包含很多物体边缘及物体，又包含很多的背景，这种像素团越多说明效果越不好
Boundary Recall
- 和物体边界的重合度，越高代表超像素的边缘越贴近物体边缘
Compactness score
- 可以理解为越向棋盘格子越紧实，也就是在超像素簇内部有着更低的空间方

应用场景

该技术已经被广泛的应用到图像分割、姿势估计、目标跟踪、目标识别等多个计算机视觉任务等。

利用超像素来理解 CNN 到底学到了什么，安利论文：“Why Should I Trust You?” Explaining the Predictions of Any Classifier

配合分类模型做 目标定位 比如：一个火灾检测的项目就用到了超像素“Experimentally Defined Convolutional Neural Network Architecture Variants for Non-temporal Real-time Fire Detection”

配合粒子滤波做 目标跟踪 比如：“Superpixel Tracking”

超像素在火灾检测中的应用

对所有的有火灾和没有火灾的图片进行二分类，然后利用超像素算法，对每个超像素块移动到中心，保持模型训练尺度的大小进行分类，所有有多少超像素块就分多少类，效果如下：

Q&A

Q: AttributeError: module ‘cv2.cv2’ has no attribute ‘ximgproc’

A: 如果没有按照opencv-contrib就会报错，pip install opencv-contrib-python解决
