FPN网络

论文是CVPR2017年的文章，采用特征金字塔做目标检测，有许多亮点，特来分享。

论文链接：https://arxiv.org/abs/1612.03144

译文：https://blog.csdn.net/quincuntial/article/details/80152314

FPN解决了什么问题？

在以往的faster rcnn进行目标检测时，无论是rpn还是fast rcnn，roi 都作用在最后一层，这在大目标的检测没有问题，但是对于小目标的检测就有些问题。因为对于小目标来说，当进行卷积池化到最后一层，实际上语义信息已经没有了，因为我们都知道对于一个roi映射到某个feature map的方法就是将底层坐标直接除以stride,显然越后，映射过去后就越小，甚至可能就没有了。所以为了解决多尺度检测的问题，引入了特征金字塔网络。

原来多数的object detection算法都是只采用顶层特征做预测，但我们知道低层的特征语义信息比较少，但是目标位置准确；高层的特征语义信息比较丰富，但是目标位置比较粗略。另外虽然也有些算法采用多尺度特征融合的方式，但是一般是采用融合后的特征做预测，而FPN不一样的地方在于预测是在不同特征层独立进行的。

下图展示了4种利用特征的形式：

（a）图像金字塔，即将图像做成不同的scale，然后不同scale的图像生成对应的不同scale的特征。这种方法的缺点在于增加了时间成本。有些算法会在测试时候采用图像金字塔。

（b）像SPP net，Fast RCNN，Faster RCNN是采用这种方式，即仅采用网络最后一层的特征。

（c）SSD较早尝试了使用CNN金字塔形的层级特征。理想情况下，SSD风格的金字塔重利用了前向过程计算出的来自多层的多尺度特征图，即从网络不同层抽取不同尺度的特征做预测，这种方式不会增加额外的计算量。但是SSD为了避免使用low-level的特征，放弃了浅层的feature map，因此SSD放弃了重利用更高分辨率的feature map，但是这些feature map对检测小目标非常重要。这就是SSD与FPN的区别。作者认为SSD算法中没有用到足够低层的特征（在SSD中，最低层的特征是VGG网络的conv4_3），而在作者看来足够低层的特征对于检测小物体是很有帮助的。

（d）是FPN的结构，FPN是为了自然地利用CNN层级特征的金字塔形式，同时生成在所有尺度上都具有强语义信息的特征金字塔。所以FPN的结构设计了top-down结构和横向连接，以此融合具有高分辨率的浅层layer和具有丰富语义信息的深层layer。这样就实现了从单尺度的单张输入图像，快速构建在所有尺度上都具有强语义信息的特征金字塔，同时不产生明显的代价！FPN采用这种方式，顶层特征通过上采样和低层特征做融合，而且每层都是独立预测的。

（e）类FPN结构，FPN的融合，是对应位置特征图相加，channel数不变，而对于YOLO使用的融合算法主要使用concat,将不同特征图拼接起来，增加channel数，而不是特征值相加。

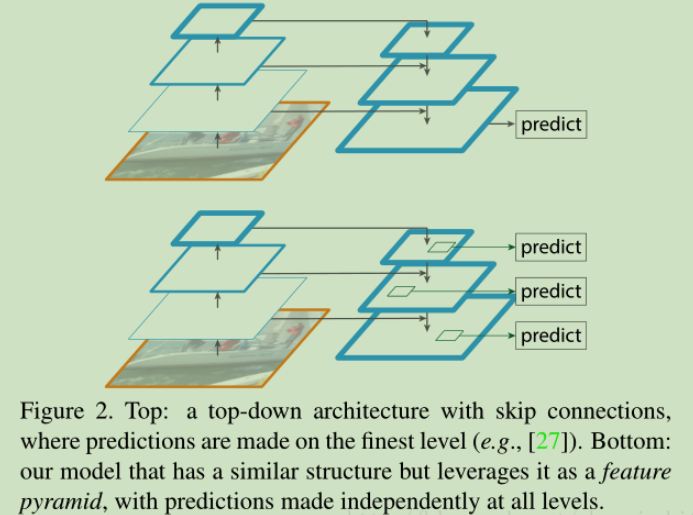

看一下相似的网络：

上面一个带有skip connection的网络结构在预测的时候是在finest level（自顶向下的最后一层）进行的，简单讲就是经过多次上采样并融合特征到最后一步，拿最后一步生成的特征做预测。而FPN网络结构和上面的类似，区别在于预测是在每一层中独立进行的。后面的实验证明finest level的效果不如FPN好，原因在于FPN网络是一个窗口大小固定的滑动窗口检测器，因此在金字塔的不同层滑动可以增加其对尺度变化的鲁棒性。另外虽然finest level有更多的anchor，但仍然效果不如FPN好，说明增加anchor的数量并不能有效提高准确率。

自下而上的路径

CNN的前馈计算就是自下而上的路径，特征图经过卷积核计算，通常是越变越小的，也有一些特征层的输出和原来大小一样，称为“相同网络阶段”（same network stage ）。对于本文的特征金字塔，作者为每个阶段定义一个金字塔级别，然后选择每个阶段的最后一层的输出作为特征图的参考集。这种选择是很自然的，因为每个阶段的最深层应该具有最强的特征。具体来说，对于ResNets，作者使用了每个阶段的最后一个残差结构的特征激活输出。将这些残差模块输出表示为{C2, C3, C4, C5}，对应于conv2，conv3，conv4和conv5的输出，并且注意它们相对于输入图像具有{4, 8, 16, 32}像素的步长。

自上而下的路径和横向连接

自上而下的路径（the top-down pathway ）是如何去结合低层高分辨率的特征呢？方法就是，把语义更强的高层特征图进行上取样，然后把该特征横向连接（lateral connections ）至前一层特征，因此高层特征得到加强。值得注意的是，横向连接的两层特征在空间尺寸上要相同。这样做应该主要是为了利用底层的定位细节信息。

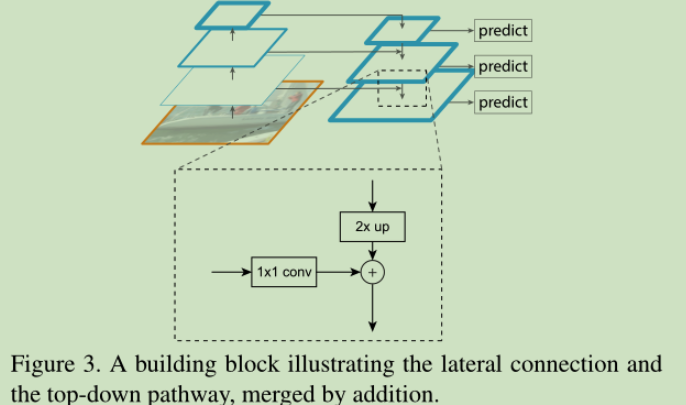

下图显示连接细节。把高层特征做2倍上采样（最邻近上采样法，可以参考反卷积），然后将其和对应的前一层特征结合（前一层要经过1 * 1的卷积核才能用，目的是改变channels，应该是要和后一层的channels相同），结合方式就是做像素间的加法。重复迭代该过程，直至生成最精细的特征图。

迭代开始阶段，作者在C5层后面加了一个1 * 1的卷积核来产生最粗略的特征图，最后用3 * 3的卷积核去处理已经融合的特征图（为了消除上采样的混叠效应），以生成最后需要的特征图。为了后面的应用能够在所有层级共享分类层，这里固定了3*3卷积后的输出通道为d,这里设为256.因此所有额外的卷积层（比如P2）具有256通道输出。这些额外层没有用非线性。

{C2, C3, C4, C5}层对应的融合特征层为{P2, P3, P4, P5}，对应的层空间尺寸是相通的。

总结：

自底向上其实就是网络的前向过程。在前向过程中，feature map的大小在经过某些层后会改变，而在经过其他一些层的时候不会改变，作者将不改变feature map大小的层归为一个stage，因此每次抽取的特征都是每个stage的最后一个层输出，这样就能构成特征金字塔。
自顶向下的过程采用上采样（upsampling）进行，而横向连接则是将上采样的结果和自底向上生成的相同大小的feature map进行融合（merge）。在融合之后还会再采用3*3的卷积核对每个融合结果进行卷积，目的是消除上采样的混叠效应（aliasing effect）。并假设生成的feature map结果是P2，P3，P4，P5，和原来自底向上的卷积结果C2，C3，C4，C5一一对应。

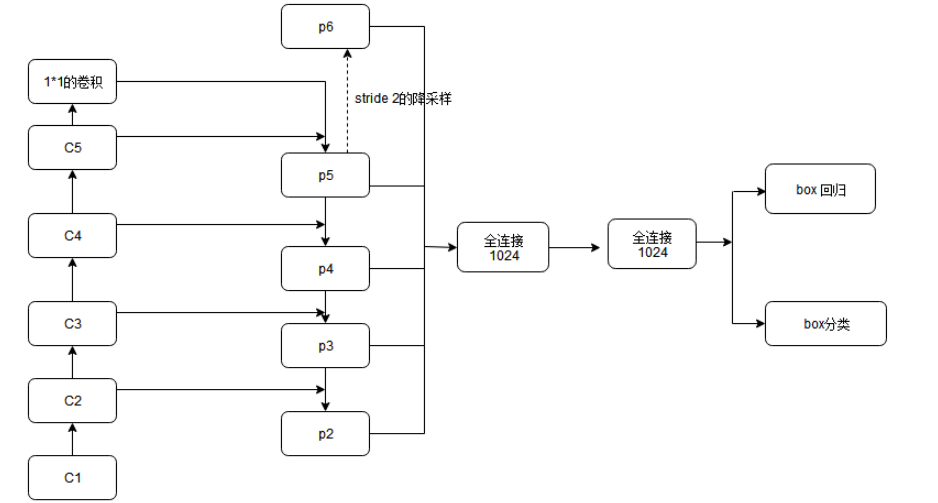

利用FPN构建Faster R-CNN检测器：

首先，选择一张需要处理的图片，然后对该图片进行预处理操作；
然后，将处理过的图片送入预训练的特征网络中（如ResNet等），即构建所谓的bottom-up网络；
接着，如图5所示，构建对应的top-down网络（即对层4进行上采样操作，先用1x1的卷积对层2进行降维处理，然后将两者相加（对应元素相加），最后进行3x3的卷积操作，最后）；
接着，在图中的4、5、6层上面分别进行RPN操作，即一个3x3的卷积后面分两路，分别连接一个1x1的卷积用来进行分类和回归操作；
接着，将上一步获得的候选ROI分别输入到4、5、6层上面分别进行ROI Pool操作（固定为7x7的特征）；
最后，在上一步的基础上面连接两个1024层的全连接网络层，然后分两个支路，连接对应的分类层和回归层；

注：层1、2、3对应的支路就是bottom-up网络，就是所谓的预训练网络，文中使用了ResNet网络；由于整个流向是自底向上的，所以我们叫它bottom-up；层4、5、6对应的支路就是所谓的top-down网络，是FPN的核心部分，名字的来由也很简单。

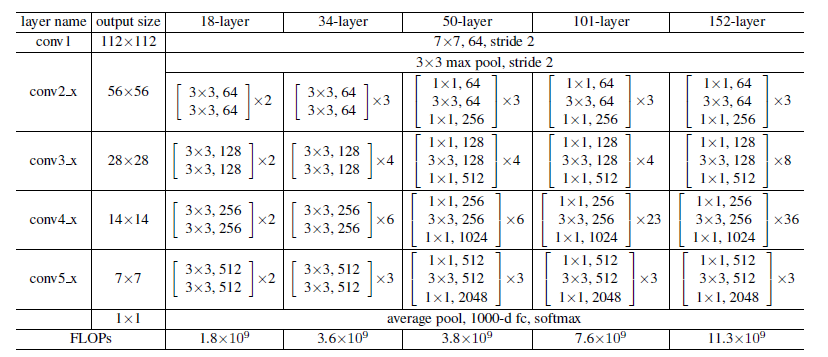

贴一个ResNet的结构图：这里作者采用Conv2，CONV3，CONV4和CONV5的输出。因此类似Conv2就可以看做一个stage。
这里写图片描述

以101layer为例，Faster-RCNN利用conv1到conv4-x的91层为共享卷积层，然后从conv4-x的输出开始分叉，一路经过RPN网络进行区域选择，另一路直接连一个ROI Pooling层，把RPN的结果输入ROI Pooling层，映射成7 * 7的特征。然后所有输出经过conv5-x的计算，这里conv5-x起到原来全连接层（fc）的作用。最后再经分类器和边框回归得到最终结果。整体框架用下图表示：

这里写图片描述

作者一方面将FPN放在RPN网络中用于生成proposal，原来的RPN网络是以主网络的某个卷积层输出的feature map作为输入，简单讲就是只用这一个尺度13 * 13 * 256的特征图上应用9种不同尺度的anchor。但是现在要将FPN嵌在RPN网络中，生成不同尺度特征并融合作为RPN网络的输入。把特征图弄成多尺度，在每一个scale层，都定义了不同大小的anchor，也就是说，作者在每一个金字塔层级应用了单尺度的anchor，对于P2，P3，P4，P5，P6这些层，定义anchor的大小为{32^2, 64^2, 128^2, 256^2, 512^2 }，另外每个scale层都有3个长宽对比度：1:2，1:1，2:1。所以整个特征金字塔有15种anchor。这里，博主尝试画一下修改后的RPN结构：

正负样本的界定和Faster RCNN差不多：如果某个anchor和一个给定的ground truth有最高的IOU或者和任意一个Ground truth的IOU都大于0.7，则是正样本。如果一个anchor和任意一个ground truth的IOU都小于0.3，则为负样本。

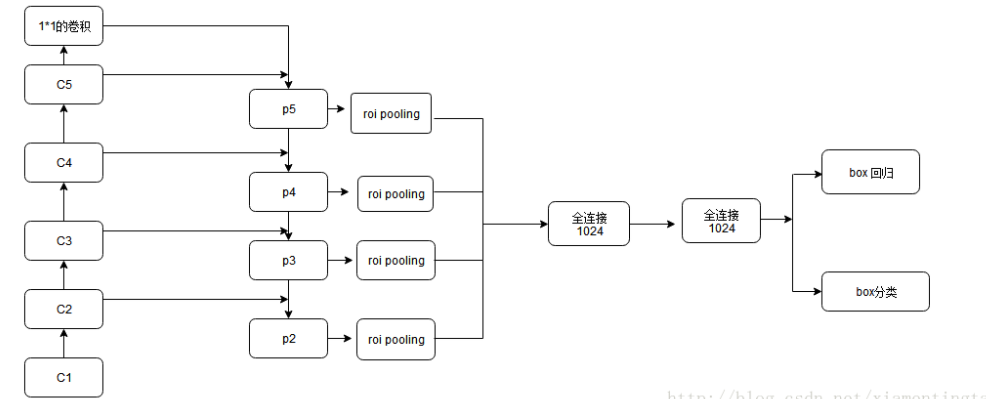

Fast R-CNN 中很重要的是ROI Pooling层，需要对不同层级的金字塔制定不同尺度的ROI。 ROI Pooling层使用region proposal的结果和中间的某一特征图作为输入，得到的结果经过分解后分别用于分类结果和边框回归。然后作者想的是，不同尺度的ROI使用不同特征层作为ROI pooling层的输入，大尺度ROI就用后面一些的金字塔层，比如P5；小尺度ROI就用前面一点的特征层：
