1 Netty体系

Zuul2底层采用Netty的事件响应模式，要掌握zuul2就必须先要掌握Netty。

1.1 Channel、Event、EventLoop、EventLoopGroup、ChannelHandler

Channel：每一次通信就会启动一个channel，一个channel对应一个socket
Event：事件，channel的入站和出站都会触发一些列的事件，这些事件会回调ChannelHandler的逻辑。入站：连接已被激活或者连接失活；数据读取；用户事件；错误事件。出站：打开或者关闭到远程节点的连接；将数据写到或者冲刷到套接字。
EventLoop：事件循环，控制流、多线程处理以及并发处理。每个EventLoop对应一个线程。

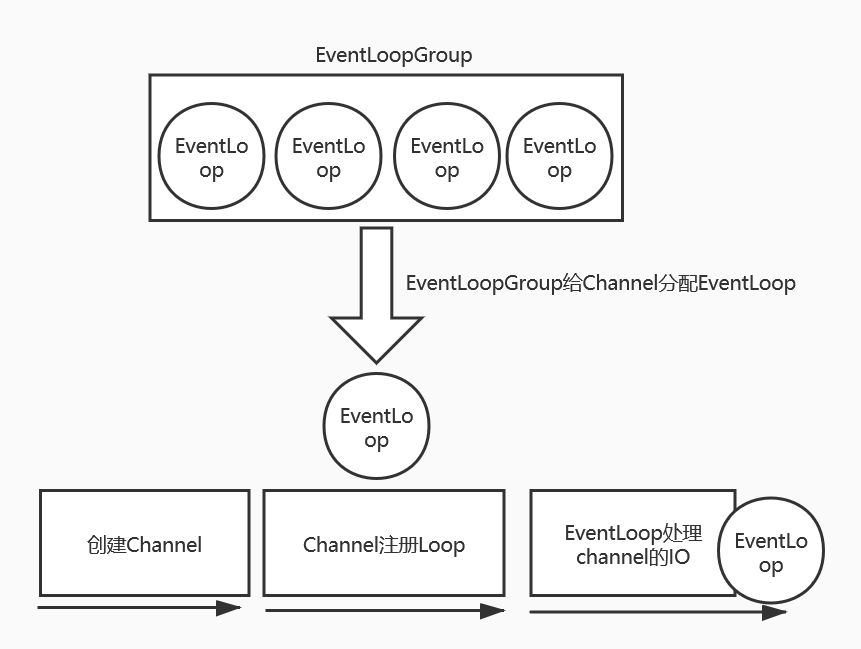

EventLoopGroup：负责给每个创建的channel分配一个EventLoop。

解释说明：
EventLoop与Channel是多对多的，一个线程可以支持多个channel，一旦一个Channel 被分配给一个EventLoop，它将在它的整个生命周期中都使用这个EventLoop，所以我们面向channel开发时不需要担心线程安全的问题。

1.2 ChannelPipeline、ChannelHandler、ChannelHandelerContext

ChannelHandler：每个ChannelHandler 的实例都类似于一种为了响应特定事件而被执行的回调。Handler分为入站和出站两种类型。

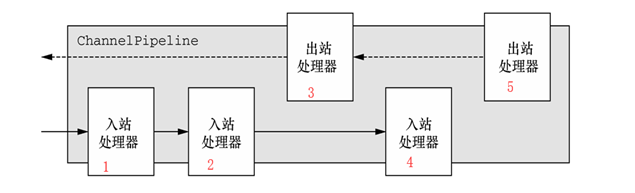

ChannelPipeline：一组ChannelHandler的编排，入站事件从头部开始执行，出站事件从尾部开始执行。

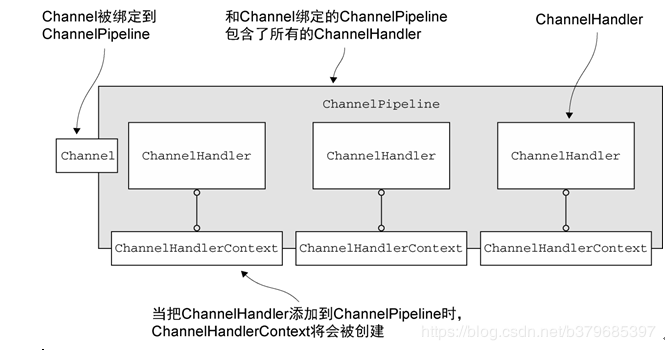

ChannelHandlerContext：代表了ChannelHandler 和ChannelPipeline 之间的关联，是channel信息维护的手段。

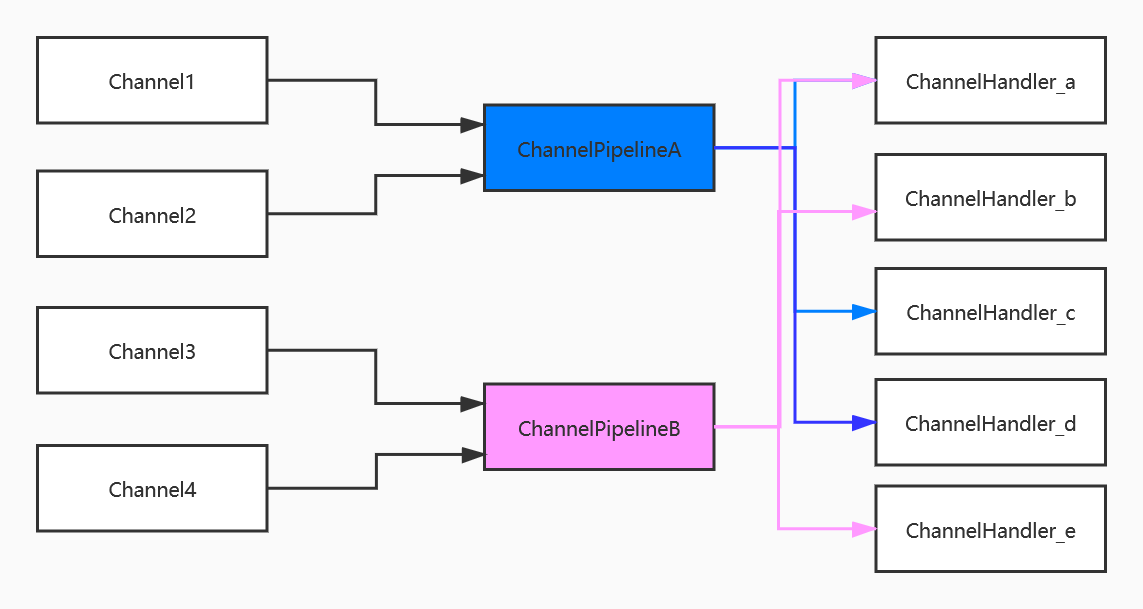

关联关系：

解释说明：
ChannelPipeline、ChannelHandler是池的概念，channel和ChannelHandlerContext的生命周期是临时性的。

1.3 BootStarp和ServerBootStarp

Netty网络编程中的2个概念，面向客户端的是BootStarp，面向服务端的是ServerBootStarp，像我们统一网关的应用场景就是面向服务端。
BootStarp：连接到远程节点的客户端应用程序。
ServerBootstrap：就是比BootStarp在前面绑定一个接口多嵌套一个ServerChannel来处理套接字，后面还是交给BootStarp与客户端交互。

2 Filter体系：

Zuul2实现了一种基于filter的体系设计，通过实现ZuulFilter来定制属于自己的网关，抛开netty不讲我们来看看这套体系是如何运作的。
这套体系核心接口：ZuulFilter、ZuulMessage、FilterRunner、FilterUsageNotifier，其中每个接口都有很深层级的继承和实现。
ZuulFiter：官宣暴漏给用户自己实现的接口，位置和运行方式两个维度。位置分为：inbound、outbound、endpoint，方式分为同步和异步。其中endpoint只有同步方式。
ZuulMessage：filter体系中传递的消息信息，核心属性是SessionContext，分为Request和Response两种message。
FilterRunner：filter体系的调度中心，filter中抽象方法都有runner来调用。分为EndPointRunner和FilterChainRunner两种。
FilterUsageNotifier：filter体系的调用通知机制，目前功能比较单一，只实现了统计功能，但是从体系设计中看得出可以扩展出更多服务能力。
UML图：

核心代码在BaseZuulFilterRunner的filter方法，传入ZuulMessage和ZuulFilter完成对他们的调度，本质上还是让zuulFilter自己消费了ZuulMessage。
ZuulFilterChainRunner完成了Filter链的调用。

3 如何结合：

上面说的Netty体系和Filter体系是Zuul2中的两大独立体系，我们直接没有看到它们之间有什么关联。因为讲Netty的时候没有提到过Filter，讲Filter的时候也没有提到过Channel。那么这两个体系是怎么关联的呢？
本质是上Filter体系作为Netty体系Pipeline中的一环，或者理解为内部的一次嵌套。秘密在ZuulFilterChainHandler和BaseZuulChannelInitializer中。
ZuulFilterChainHandler通过channelRead方法和方法，在channel的读取和自定义事件回调时织入了filter体系的逻辑，而ZuulFilterChainHandler本身又通过BaseZuulChannelInitializer的addZuulHandlers方法被织入了channel的Pipeline中。

ZuulFilterChainHandler：

@Overridepublic void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {if (msg instanceof HttpRequestMessage) {zuulRequest = (HttpRequestMessage)msg;//Replace NETTY_SERVER_CHANNEL_HANDLER_CONTEXT in SessionContextfinal SessionContext zuulCtx = zuulRequest.getContext();zuulCtx.put(NETTY_SERVER_CHANNEL_HANDLER_CONTEXT, ctx);zuulCtx.put(ZUUL_FILTER_CHAIN, requestFilterChain);requestFilterChain.filter(zuulRequest);}else if ((msg instanceof HttpContent)&&(zuulRequest != null)) {requestFilterChain.filter(zuulRequest, (HttpContent) msg);}else {LOG.debug("Received unrecognized message type. " + msg.getClass().getName());ReferenceCountUtil.release(msg);}}

BaseZuulChannelInitializer：

protected void addZuulHandlers(final ChannelPipeline pipeline){pipeline.addLast("logger", nettyLogger);pipeline.addLast(new ClientRequestReceiver(sessionContextDecorator));pipeline.addLast(passportLoggingHandler);addZuulFilterChainHandler(pipeline);pipeline.addLast(new ClientResponseWriter(requestCompleteHandler, registry));}

简洁说，netty是外圈，filter是其中一环上的内圈；netty为zuul2提供基础设施，filter在基础设施上做上层建设。
