一、ESP8266-12F模块简介

ESP8266-12F 是ESP8266-12的增强版，完善外围电路，四层板板工艺，增强阻抗匹配，信号输出更佳，无论是稳定性还是抗干扰能力，PCB天线经过专业实验室测试，完美匹配，经过ROHS认证，都得到了大幅度的提升！对于之前选择ESP-12的用户，即使已经做出产品也没关系，增强版完全兼容之前固件，引脚在 ESP-12的基础上又新增六个IO口、SPI口引出，开发更加便捷，应用更加广泛。

二、模块底板设计

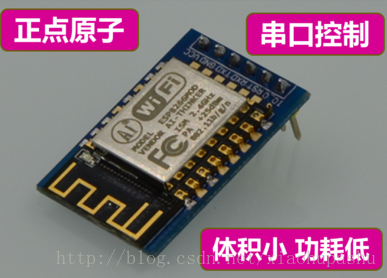

由于模块为了减小体积，采用邮票孔封装，但是这种设计不方便工程师调试软件，所以需要将其安装在底板上(如下图所示)，并引出通信接口，方便调试使用。

图片来自网络，侵删

如果没有条件制作底板，也可在邮票孔周围焊接插针、外围电子元件等。其原理图如下

三、带底板模块与电脑链接

串口模块与电脑链接需要USB转串口模块作为协议转换介质，为了稳定的调试该模块，我们推荐使用CP2102转串口模块或者其他更稳定的串口模块（非广告，自用）

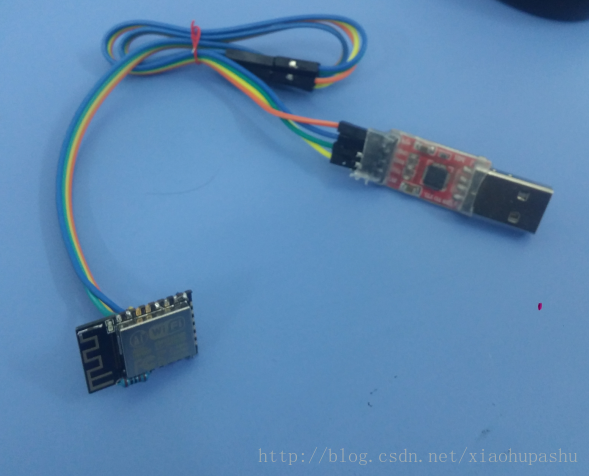

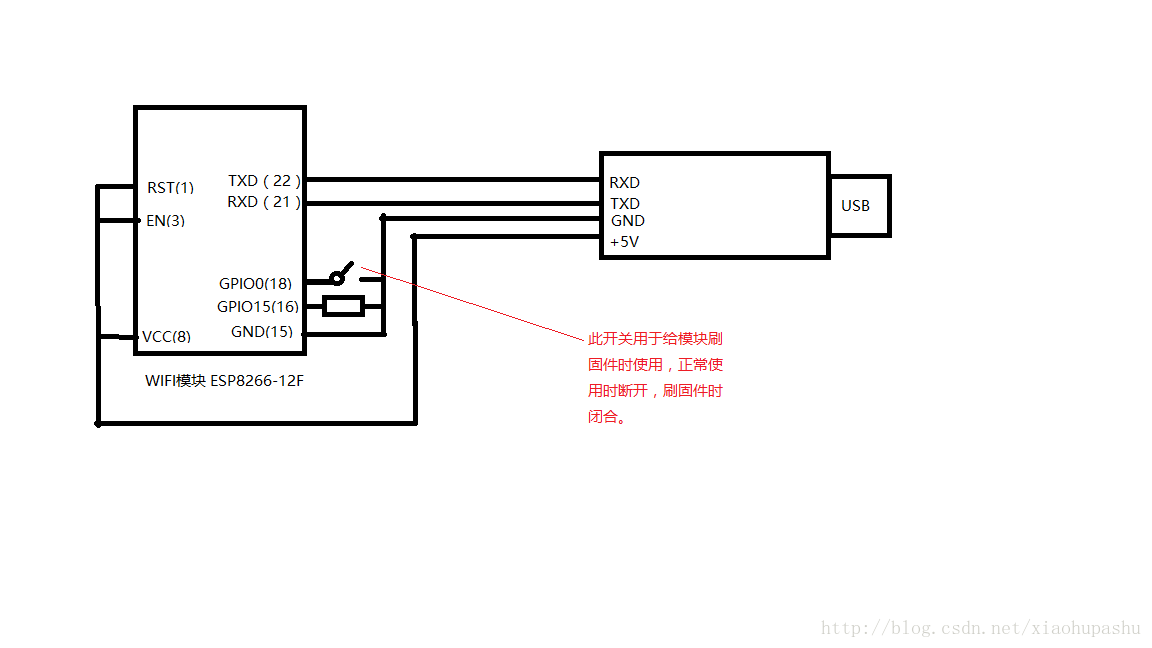

首先需要把带底板的8266模块的电源与串口模块的电源相连，其次需要将其串口交错相连。示意图如下

然后将串口模块插到电脑的USB接口上，在电脑上使用串口调试助手发送AT指令，检查串口模块是否正常工作。

默认工作波特率为115200，1位停止位，8位数据，无校验。此参数可使用AT指令调整。

常见问题：

（1）串口返回 “ERROR”

检查外围电路是否正确，波特率配置是否正确。

（2）模块指示灯常亮或者电脑无法识别串口

串口模块供电不足，使用外部供电或者使用供电能力在200ma以上的串口模块。

（3）串口返回乱码

检查波特率配置是否正确，同时需要检查供电是否充足，因为供电不足也会导致返回乱码。

四、模块与单片机的链接

根据该模块的设计特性，最终将会应用在单片机与网路的通信上，所以我们需要将模块与单片机相连进行开发、调试工作。与单片机链接和与电脑链接类似，但是要注意供电是否充足，否则将导致模块不能正常工作。
