简介

  最近几天做了一个串口转wifi模块，平常我们使用单片机往往用串口通信或者通过串口在pc上显示数据。但当我们想通过通过wifi无线通信方式来进行通信时，我们可能就要使用ESP8266模块的AT指令集，然后就要又要加上一大波程序，又要下载啥的。当我们想要改变wifi模块要连接的无线网、密码、要连接的服务器端和端口时又要重新改一波程序然后再下载，很是麻烦。因此改了一下ESP8266 wifi模块的固件.大家只要通过手机app 设置一下,即可完成串口到wifi透传功能。

  下面我所介绍的东西为串口转wifi模块(我称之为MS_Uart2Wifi)，我会将程序开源，大家可以自行下载，使用的ESP8266的NOS_SDK3.03开发包。由于程序比较杂，我就不在这里详细介绍了，大家下载以后自行查看吧，我注释的比较详细，下载资源里还有个任务书上面也稍微介绍了一下。

*程序下载链接：程序下载链接
百度云配置app下载链接：配置app下载链接 提取码：vvpf
百度云串口助手和网络调试助手下载链接：串口助手和网络调试助手下载链接 提取码：8v3q
模块淘宝链接：淘宝模块连接
模块使用视频演示：B站模块使用演示视频链接

模块功能

①将MS_Uart2Wifi模块连接到目标设备上可实现串口转wifi透传功能。
②长按MS_Uart2Wifi模块上的配置按键三秒，MS_Uart2Wifi模块进入配置模式，配置指示灯常亮后，用户通过手机APP输入要wifi模块将要连接的路由器名称、密码以及电脑Server端的IP地址和端口还有透传时的串口波特率后，点击确定即可完成配置。
③模块信息重新配置后会默认重启，用户等待10秒左右模块会自动连接。
③当串口转wifi模块与服务器的连接断开后每隔6秒模块会自动重连。
④每次模块重启后默认是上次的配置信息，除非再次通过手机配置信息。

图1 模块实物图

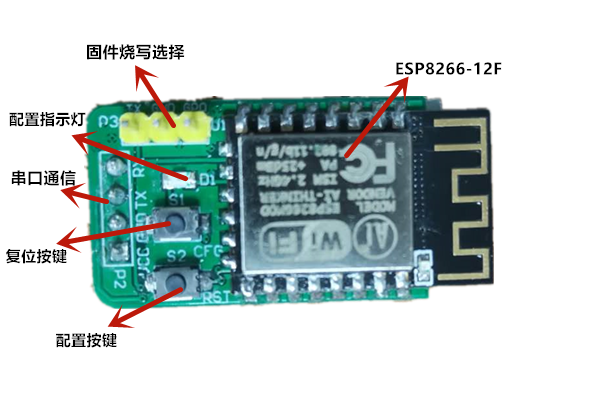

 如图1为MS_Uart2Wifi模块的电路图，S1为配置按键，S2为模块复位按键，左边的VCC GND TX RX为串口接口。上面的TX GND GP0为固件烧录接口。D1为模块配置指示灯，配置的时候亮，工作的时候灭。

图2 模块使用系统框图

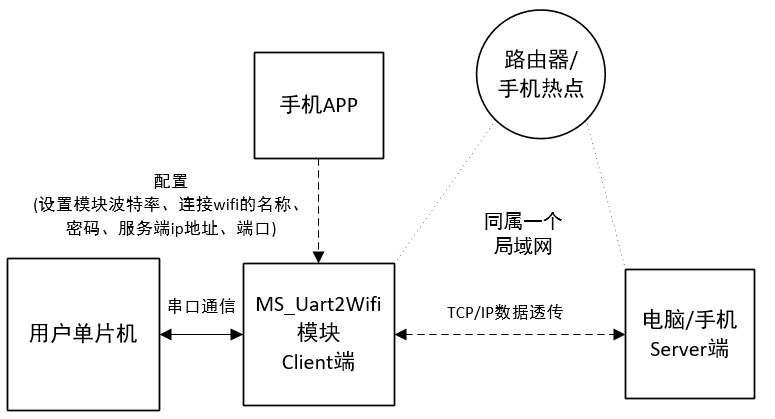

  如图2为模块使用系统框图，串口转wifi模块连接到单片机，单片机通过串口与串口转wifi模块MS_Uart2Wifi进行通信。MS_Uart2Wifi模块收到数据后再以wifi的方式将数据上传到服务器端，当然服务器端可以是电脑也也可以是手机，但是要在同一个局域网下。如果就只有这些功能那我做的东西也就没太大意义了，这个项目的意义在于我们能够通过手机设置wifi模块要连接server的信息，时串口转wifi的适配性更强。

模块使用步骤

第一步：配置
 给MS_Uart2Wifi模块供电，长按配置按键三秒，直到配置指示灯常亮。然后手机打开wifi连接名为MS_Uart2Wifi的wifi，打开配置APP,点击连接，输入配置信息点击发送即可。
第二步：建立服务端
 将电脑连接到无线网，通过网络调试助手，建立TCP服务端。
第三步：等待连接成功
 模块连接成功后会显示，"This is MS_Uart2Wifi"的字符串提示信息。这时候就完成了模块的配置，只需配置一次，然后你就可以串口发啥，网络调试助手就接收啥，网络调试助手发啥，模块就接收啥。

效果展示

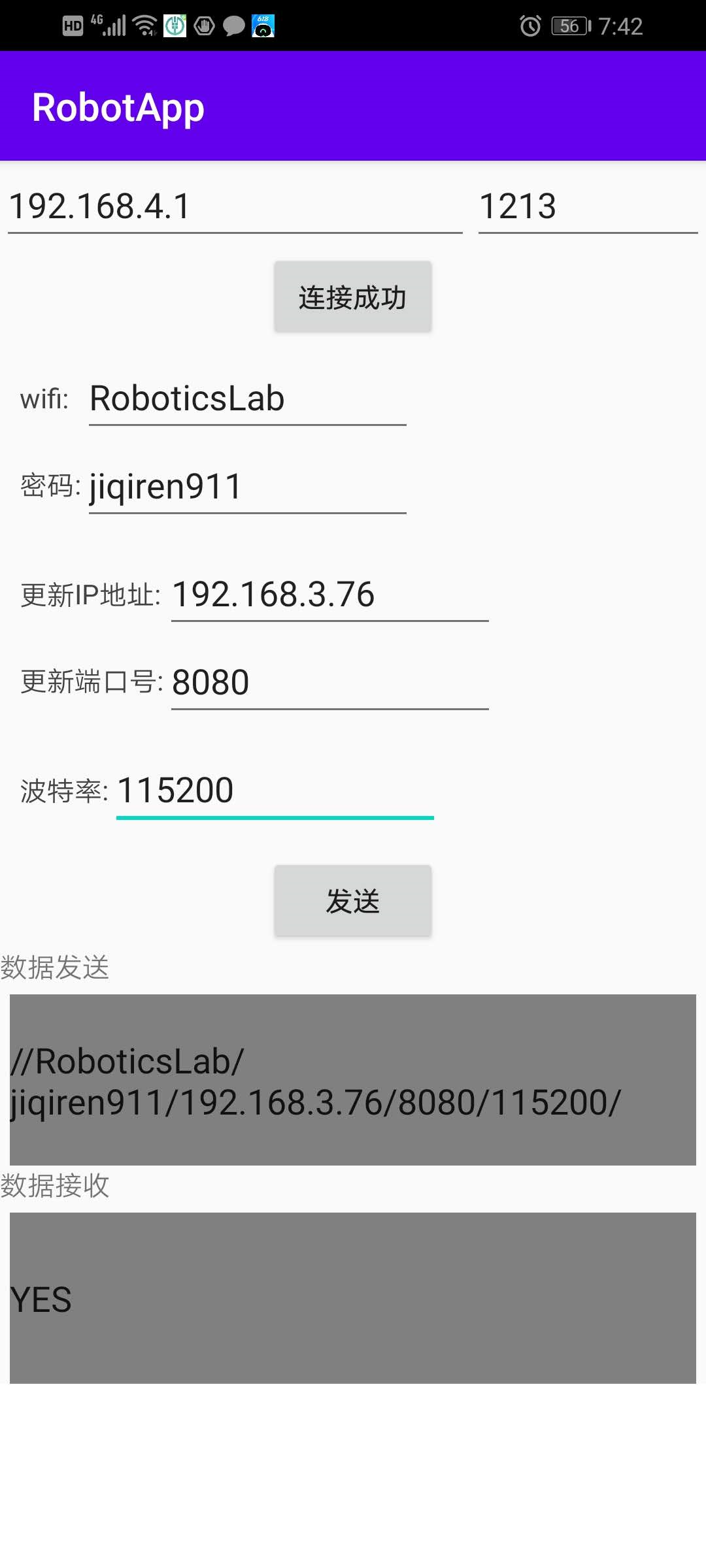

图3 配置app界面图   如图3为MS_Uart2Wifi模块的手机配置app界面，打开app后点击连接，连接成功后即输入配置信息然后点击发送，收到"YES"返回数据后即设置成功。

图4 模块开机连接成功打印信息   如果将usb转ttl模块的rx引脚接MS_Uart2Wifi的串口信息打印引脚（TX）即可接受到开机配置信息，配置信息如上图4所示。

图5 模块连接上后打印信息  

 当MS_Uart2Wifi连接到服务器以后会给服务器发送一段命令，“Hello,this is MS_Uart2Wifi”,当收到这些消息时代表模块连接成功。

图6 数据透传显示界面

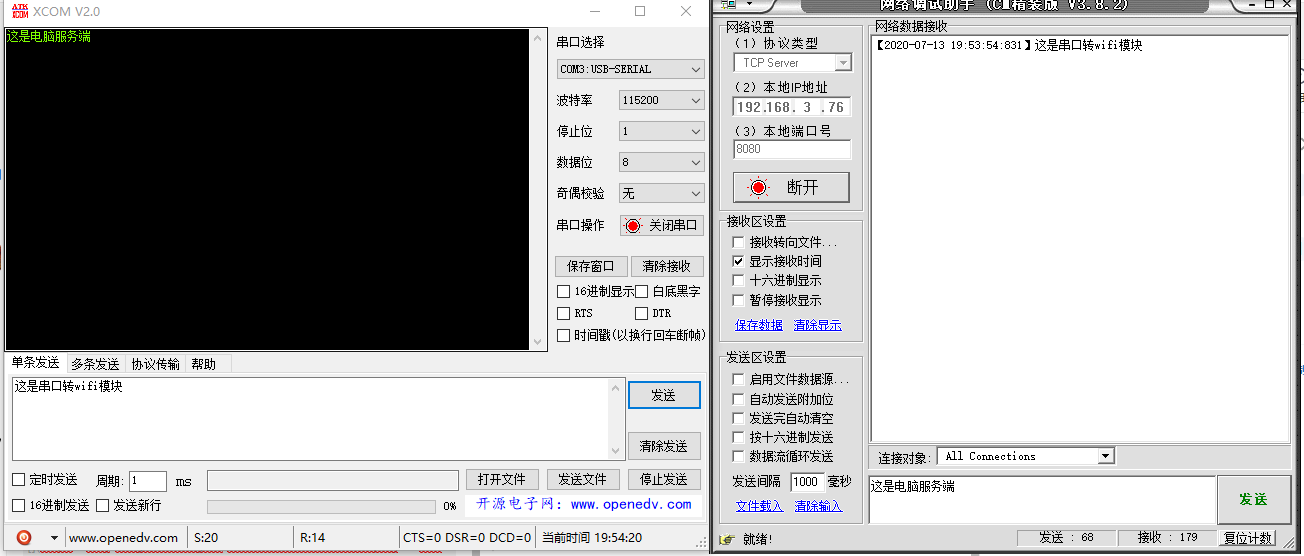

 自己测试设置模块的波特率为1382400也可以用（串口助手上限），大家如果有过有能力和需求也可以试试是否能通过这个模块传输图像，自测传输20kb没啥问题（通过定时1ms发送128个字节数据3s串口助手上面显示接收60000左右个数据，波特率1382400）。

使用ESP8266开发板进行试验

 当然我一开始也是用esp8266开发板进行调试的，所以大家如果有esp8266的开发板那直接就把固件烧写进去然后重启就行了。我用的是下面这个esp8266开发板。

 大家要做的电路连接就是把GPIO4->D2连接配置按键，GPIO5->D1连接配置至少灯。按键一端接D2引脚一端接地，指示灯正极接3V3电压，另一个引脚接D1，指示灯别忘记接电阻了不然会烧掉。再然后要做的就是烧写固件了。（固件程序上面是通过串口1打印信息，如果大家想改成串口0的话只要在user_init里改下
UART_SetPrintPort(1);//使用串口1作为信息输出引脚
这个函数就行了，把1改为0。
 当然如果大家不想麻烦还是直接买我们做的模块吧，这样方便又简单，淘宝链接在上面。
