在前面的章节中，我们主要关注的是内核的虚拟地址空间的管理。从本节开始，我们重点关注管理用户空间的方法，其中由于种种原因，这个比内核地址空间管理更复杂。本节主要围绕以下内容：

用户进程的虚拟地址空间是Linux的一个重要抽象，它向每个运行进程提供了同样的系统，每个应用程序都有自身的地址空间，与所有的应用程序分割开，不会干扰到其他进程内存的内容。
在内核的虚拟地址空间中，只有很少的段可用于各个用户空间进程，这些段彼此有一定的距离，内核需要一些数据结构来有效的管理这些分布的段
地址空间中只有极少的一部分与物理页直接关联，不经常使用的部分，仅当必要时与页帧关联
内核无法信任用户进程，所以各个操作系统用户地址空间的操作伴随着各种检查，以确保程序的权限不会超出应有的限制，进而危及到系统的稳定性和安全性
用户空间的内存分配方法
1. 进程虚拟地址空间

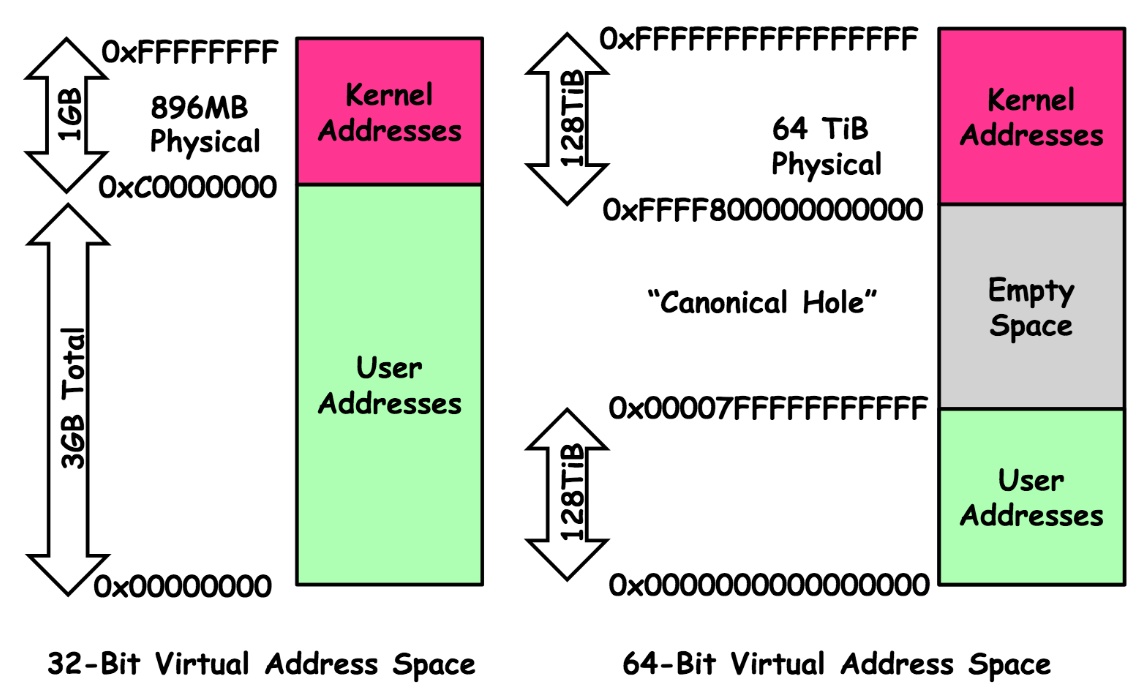

理论上，64Bit地址支持访问空间是[0, 0xFFFF FFFF FFFF FFFF]，而实际上现有的应用程序都不会用这么大的地址空间，而现在ARM64芯片上也不支持访问这么大的地址空间，现有的架构最大支持访问48bit的地址空间。而对于进程有用户态和内核态，同样进程地址空间包括用户地址空间和内核地址空间，用户态访问用户地址空间。对于各个进程的虚拟地址空间起始于地址0，延伸到TASK_SIZE - 1，其上是内核地址空间。

在ARM32系统上，地址空间范围为4GB，总的地址空间通常按照3:1划分，各个用户空间进程可用的部分是3GB

在ARM64系统上，64位虚拟地址中，并不是所有位都用上，除了高16位用于区分内核空间和用户空间外，有效位的配置可以是：36, 39, 42, 47。这可决定Linux内核中地址空间的大小。比如以采用4KB的页，4级页表，虚拟地址为48位的系统为例（从ARMv8.2架构开始，支持虚拟地址和物理地址的大小最多为52位），其虚拟地址空间的范围为256TB ，按照1:1的比例划分，内核空间和用户空间各占128TB。

对于用户程序只能访问整个地址空间的下半部分，不能访问内核部分。同时无论当前哪个用户进程处于活动状态，虚拟地址空间内核部分的内容总是相同的。

1.1 进程地址空间的布局

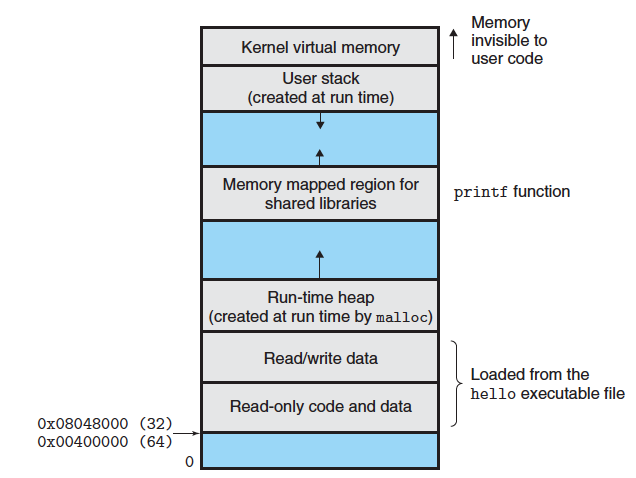

一个进程通常由加载一个elf文件启动，而elf文件是由若干segments组成的，同样的，进程地址空间也由许多不同属性的segments组成。虚拟地址空间中包含了若干区域，其分布方式特定于体系结构，但所有的方法都有下列共同的特点，如下图所示

text段：包含了当前运行进程的二进制代码，其起始地址在IA32体系中中通常为0x08048000，在IA64体系中通常为0x0000000000400000

data段：包含程序显式初始化的全局变量和静态变量，即已初始化且初值不为0的全局变量(也包括静态全局变量)和静态局部变量，这些数据是在程序真正运行前就已经确定的数据，所以可以提前加载到内存保存好。

bss段：未初始化的全局变量和静态变量，这些变量的值是在程序真正运行起来并为其赋值后才能确定的，所以程序加载之初，只需要记录它的内存地址和所需大小。出于历史原因，这段空间也称为 BSS 段。

heap段：存储动态分配的内存中的数据，堆用于存储那些生存期与函数调用无关的数据。如用系统调用 malloc 申请的内存便在堆上，这些申请的内存在不需要时必须手动释放，否则便会出现内存泄漏。

stack段：用于保存局部变量和实现函数/过程调用的上下文，它们的大小都是会在进程运行过程中发生变化的，因此中间留有空隙，heap向上增长，stack向下增长，因为不知道heap和stack哪个会用的多一些，这样设置可以最大限度的利用中间的空隙空间。进程每调用一次函数，都将为该函数分配一个栈帧，栈帧中保存了该函数的局部变量、参数值和返回值。

文件映射段：这个段比较特殊，是mmap()系统调用映射出来的。mmap映射的大小也是不确定的。3GB的虚拟地址空间已经很大了，但heap段, stack段，mmap段在动态增长的过程还是有重叠（碰撞）的可能。为了避免重叠发生，通常将mmap映射段的起始地址选在TASK_SIZE/3（也就是1GB）的位置。如果是64位系统，则虚拟地址空间更加巨大，几乎不可能发生重叠。

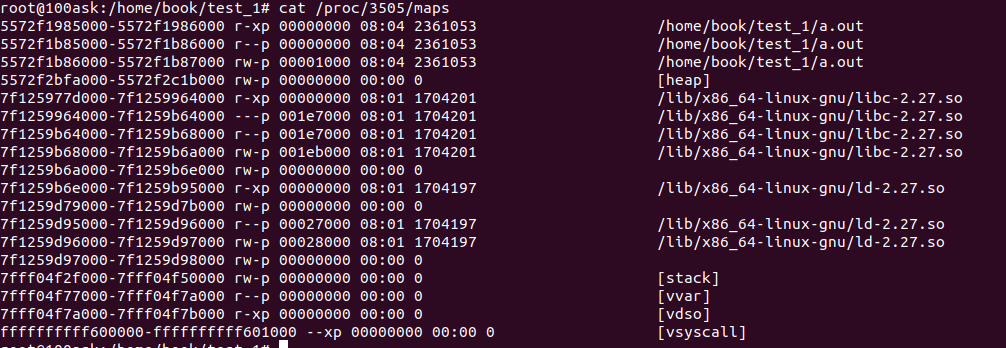

我们以最简单的Helloworld程序为例，其内存空间布局如下图所示

1.2 建立布局
那我们了解了进程在运行过程中的内存空间分布情况，那么如何建立起这种内存空间呢？首先，在Linux系统中运行一个可执行的ELF文件时，内核首先需要识别这个文件，然后解析并装载它以构建进程的内存空间，最后切换到新的进程来运行。

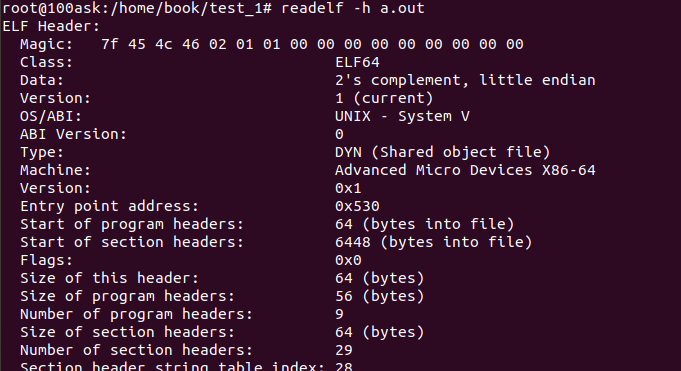

首先，我们来看一下elf文件的格式，Section头表包含了描述文件Sections的信息。每个Section在这个表中有一个入口，每个入口给出了该Section的名字，大小等信息。同时可执行文件有一个头部，里面有一些关键信息，Entry point Address，入口地址，即程序的起点，0x8048300，后面有一些代码，数据

当我们在linux的shell命令中执行某个elf可执行文件的时候，linux系统是如何装载该ELF并执行的呢？其主要是以下几个步骤：

创建新进程：首先在用户层面，shell进程会调用fork()系统调用创建一个新的进程，然后新的进程调用execve()系统调用来执行指定的ELF。

检查可执行文件的类型：当进入execve()系统调用之后，Linux内核就开始真正的装载工作。在内核中，execve()系统调用相应的入口是sys_execve()，会执行do_execve()查找被执行的文件，如果找到文件，则读取文件的前128个字节，通过来判断该执行文件是哪一种elf文件，例如a.out，java程序，以及脚本开头的文件。

搜索匹配的装载处理过程：do_execve()读取128个字节的文件头部后，调用search_binary_handle()去搜索和匹配合适的可执行文件，最常见的可执行文件及处理过程如下

ELF可执行文件：load_elf_binary
a.out 可执行文件：load_aout_library
可执行脚本程序：load_script()
在装载的过程中，对于可执行文件，应该创建对应的.text段、.data段、stack段等。在Linux中，每个段都用一个vm_area_strcutvm_area_strcut结构体表示，vma是通过一个双向链表串起来，现存的vma按照起始地址依次递增被归入链表中，每个vma是这个链表的一个节点，首先我们来看一个进程有一个struct mm_struct用来描述进程的内存信息

struct mm_struct {
    //指向线性区对象的链表头
    struct vm_area_struct * mmap;        /* list of VMAs */
    //指向线性区对象的红黑树
    struct rb_root mm_rb;
    //指向最后一个引用的线性区对象
    struct vm_area_struct * mmap_cache;    /* last find_vma result */
    //在进程地址空间中搜索有效线性地址区间的方法
    unsigned long (*get_unmapped_area) (struct file *filp,
                unsigned long addr, unsigned long len,
                unsigned long pgoff, unsigned long flags);
    //释放线性区时调用的方法
    void (*unmap_area) (struct vm_area_struct *area);
    // 标识第一个分配的匿名线性区或者是文件内存映射的线性地址
    unsigned long mmap_base;        /* base of mmap area */
    //内核从这个地址开始搜索进程地址空间中线性地址的空闲区间
    unsigned long free_area_cache;        /* first hole */
    //指向页表
    pgd_t * pgd;
    ...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
对于mmap指向的vm_area_struct，其定义如下：

struct vm_area_struct {
    unsigned long vm_start;        //虚拟内存空间的首地址
    unsigned long vm_end;        //虚拟内存空间的尾地址
    //VMA链表的下一个成员和上级成员，进程VMA连接成一个链表
    struct vm_area_struct *vm_next, *vm_prev;
    //将本VMA作为一个节点加入到红黑树中，每个进程的struct mm_struct都有一颗这样的红黑树mm_rb
    struct rb_node vm_rb;
    unsigned long rb_subtree_gap;
    //指向该VMA所属的进程struct mm_struct数据结构
    struct mm_struct *vm_mm;    /* The address space we belong to. */
    pgprot_t vm_page_prot;        /* Access permissions of this VMA. */
    unsigned long vm_flags;        /* Flags, see mm.h. */
    ...
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
vm_area_struct结构中包含区域起始和终止地址以及其他相关信息，同时也包含一个vm_ops指针，其内部可引出所有针对这个区域可以使用的系统调用函数。这样，进程对某一虚拟内存区域的任何操作需要用要的信息，都可以从vm_area_struct中获得。mmap函数就是要创建一个新的vm_area_struct结构，并将其与文件的物理磁盘地址相连。

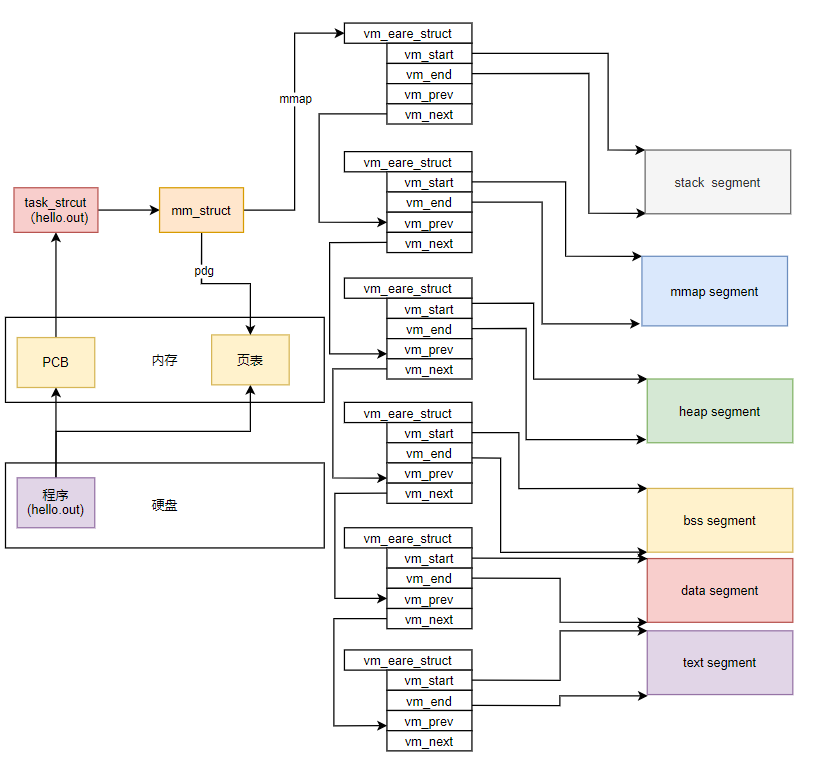

至此，我们可以看出，虚拟内存即为由一个个vm_area_struct结构体，通过链表组装起来的空间，其示意图如下图所示

用户进程拥有用户空间的地址，其可以通过malloc和mmap等函数来申请内存，malloc和mmap等函数的实现都是基于进程线性区描述struct vm_erea_struct，内核管理进程地址空间的数据结构struct vm_erea_struct，简称VMA。

对于每个进程的内存描述符mm_struct，都有各自的VMA，通过mm->mmap链表将所有的VMA管理起来，同时会记录到mm->mm_rb的红黑树，用于高速查找合并VMA等操作。

2. 虚拟内存区域的表示

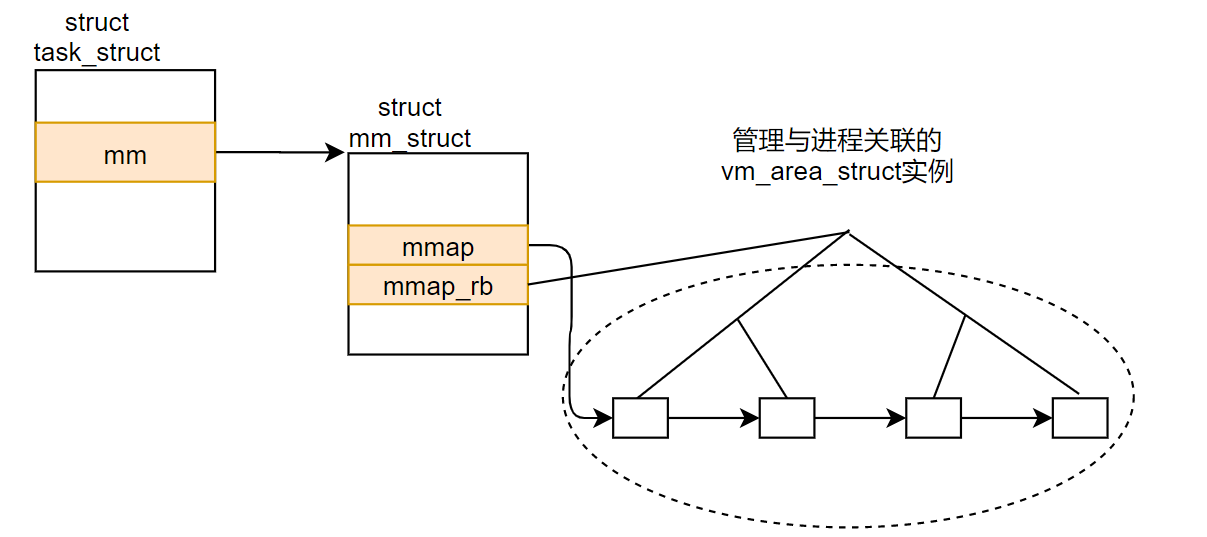

先来说说task_struct，task_struct是一个结构体，这个结构体非常的庞大，linux下用它来完整的描述一个进程的所有信息。在每装载一个进程的时候，内核就会帮我们去创建一个新的task_struct结构体。然后我们知道一个每一个独立的进程都有自己独立的虚拟空间，所以，在task_struct结构体里会有一个struct mm_struct *mm成员，这个mm成员就是用来描述和管理进程的虚拟空间的。由上图可知，每个区域通过一个vm_eara_struct实例描述，进程的各区域按照以下两种方式排序

在一个双链表上(开始于mm_struct->mmap)

在一个红黑树上，跟节点位于mm_rb

总结来说，简单的理解这三者的关系就是task_struct结构体包含了一个mm_sturcut结构体成员，mm_struct结构体包含了一个vm_area_struct结构体成员mmap,然后这个mmap成员指向一个VMA链表，管理所有的VMA。

用户虚拟地址空间中的每个区域由开始和结束地址描述，现存的区域按照起始地址以递增次序被归入链表中。扫描链表找到与特定地址关联的区域，在有大量区域时是非常低效的操作。因此vm_eara_struct的各个实例可以通过红黑树管理，可以显著加快扫描速度。

3. 总结
当一个进程要运行起来需要以下的内存结构：

用户态：

代码段、全局变量、BSS
函数栈
堆
内存映射区
内核态：

内核的代码、全局变量、BSS
内核数据结构例如 task_struct
内核栈
内核中动态分配的内存
对于64位的系统，其进程运行状态如下图所示：

Linux 为虚拟内存不同的段，提供了不同的数据结构来描述：

在 Linux 内核眼中所有的进程、线程都是 task 都适用 task_struck 描述。

task_struck 数据结构中的 mm 字段（mm_struct 类型）描述了进程或者线程用户态的内存信息；

mm_struct 中有映射页的统计信息(总页数, 锁定页数, 数据/代码/栈映射页数等)以及各区域地址

mm_struct 维护着 vm_area_struct 的链表，每个链表节点都描述了用户空间虚拟内存的布局划分：
