所谓多进程图像就是：多道程序，交替执行。本章主要介绍操作系统为支持多进程图像做了哪些工作。

1 多进程设计

CPU 作为计算机最关键的设备，使用好 CPU 自然而然成为了操作系统的重中之重。CPU 是一个“取指执行”的设备（设置好 PC 指针的初值，然后每次执行一条指令CPU会让“PC加1”）。如果CPU只需要处理单个任务（单进程），那么一条一条的“取指执行”是毫无问题的，因为就算遇到了 IO 指令，那也没办法，只能等着，不能跳过。

那如果有多个任务需要处理呢？当一个进程需要等待资源（如等待磁盘数据），可不可以切换到其他进程呢？这样才能提高CPU的使用率。操作系统支持多进程图像的设计由此开始。

2 一个大概的设计思路

让 CPU 切换到另一个进程去执行，可以通过修改 PC 指针实现。可是怎么切回来呢？为了保证切回来时是接着上次的状态继续执行，因此切换前，应该先记录好切换前进程的“样子”（包括切换前各个寄存器的值，进程执行的状态等），然后再修改PC 指针。Linux0.11 设计了一个结构体：struct task_struct{...}，用于记录进程的“样子”，每个进程都有一个该结构体的对象——PCB（进程控制块）。

如何选择下一个要运行的进程呢？一个简单又实用的办法就是利用队列，将所有进程的PCB指针存放在队列中，然后用先进先出的方式安排下一个要运行的进程。Linux0.11 中设计了一个这样的队列 task ：

struct task_struct * task[NR_TASKS] = {&(init_task.task), };     //定义任务指针数组

Linux0.11中编写了 schedule 函数用来选择下一个要运行的进程，并且在schedule中调用了 switch_to 函数实现切换到下一个进程的功能。task 队列中有各种状态的进程的PCB，所以在switch_to 函数切换前可以先判断一下，下一个要切换到的进程是不是阻塞态的，如果是的话就先跳过。

谁来执行切换的工作呢？其实也很好猜，因为进程要不断且快速的切来切去，才能让用户感觉所有任务都不卡，因此用定时器中断来切换再合适不过，此外也可以在当进程阻塞的时候就直接切出去。在 Linux0.11 中定义了一个 do_time 函数，该函数在 timer_interrupt（系统时钟中断，每10ms发生一次时钟中断）中 被调用的。do_time 函数最后调用了 schedule函数。

前面提到了阻塞态。一个进程在其生命周期内，可以存在多个状态，当进程在内核执行时需要读磁盘，此时进程会要进入阻塞态，等待资源；当进程等到资源时，就可以进入就绪态了；如果之后进程抢到了CPU，那么进程又进入了运行态。因此可以设计一个进程状态图，用来描述进程的各种状态之间的转换关系。在struct task_struct中就有一个成员变量 state，用于记录进程当前的运行状态。

最后还有一个问题，并发时如何保证各个进程不相互干扰？比如说进程1执行了 mov [100], ax ，而内存地址[100]处恰好有进程2存放的重要数据，如果让进程1执行了该指令，那进程2的重要数据就被破坏了。一种办法是将各个进程的地址空间分离开来，比如进程3、进程4都调用了mov [200], ax，那就把进程3的[200]映射到物理内存的 7000H 处，而将进程4的[200]映射到物理内存的 8000H 处。利用映射表（实际上也就是MMU）将各个进程的地址空间分离。这部分属于操作系统内存管理的部分，之后再分析。

3 一个实际的进程切换案例

本节主要分析Linux0.11中进程切换的过程。Linux中使用PCB来描述一个进程，实际上PCB就是一个结构体对象，下面列出了本节会用的的该结构体的几个重要字段：

struct task_struct {long state;   //进程当前运行状态，有TASK_RUNNING（就绪态）、TASK_INTERRUPTIBLE等几种取值long counter; //任务运行时间计数，即运行时间片。采用递减方式，counter越大表明任务已经运行的时间越短long priority;//运行优先数，用于给counter赋初值。一个进程刚被创建时counter = priority。
...
}

3.1 进程的创建 - fork函数

调用 fork() 时会创建一个子进程，因此分析进程切换应该从 fork() 开始。 fork() 的执行过程如下：

1. fork()内执行int 0x80指令，进入内核
2. 执行system_call:程序（汇编程序）
3. 执行sys_fork:程序（汇编程序）
4. 执行copy_process()函数（C程序）

copy_process()才是真正创建子进程的地方。"sys_fork:"程序调用"copy_process()"是汇编调用C函数的过程，copy_process()中的那一大堆形参都是通过在汇编程序中压栈传递的，可以看出在copy_process()前面的汇编程序将许多寄存器进行了压栈。copy_process()的工作内容如下（程序内容进行了裁剪）：

int copy_process(int nr,long ebp,long edi,long esi,long gs,long none,long ebx,long ecx,long edx,long fs,long es,long ds,long eip,long cs,long eflags,long esp,long ss)
{struct task_struct *p;int i;struct file *f;
//1、为子进程的PCB分配空间，注意这里分配了一页内存（4KB），
//其实这里连同内核栈的空间一起分配了p = (struct task_struct *) get_free_page();if (!p)return -EAGAIN;
//2、将子进程加入到总调度队列中。nr指向了task[]中的一个空位置task[nr] = p;
//3、将父进程（current：当前进程）的PCB复制给子进程，然后修改子进程PCB的部分字段*p = *current;	/* NOTE! this doesn't copy the supervisor stack *///这样做不会复制堆栈部分，只复制结构体p->state = TASK_UNINTERRUPTIBLE;p->pid = last_pid;/* last_pid是最新进程号，也就是子进程的pid */p->father = current->pid;p->counter = p->priority;
...
//4、设置子进程内核栈的栈顶指针指向"p"这一页内存的最高处（地址最大处）p->tss.esp0 = PAGE_SIZE + (long) p;p->tss.ss0 = 0x10;  //0x10为内核数据段的选择符p->tss.eip = eip;/* 让子进程和父进程执行相同的程序。注意这里的eip是在执行 int 0x80 压入的eip,也就是说子进程在下次被调度执行的的时候(也就是第一次被调度的时候)，是从 int 0x80 后面一句指令开始执行的，而不是从copy_process()开始执行*/p->tss.eflags = eflags;p->tss.eax = 0;/* 子进程fork()完后返回0的原因所在*/
...
//5、设置子进程的用户栈，让子进程与父进程共用一个用户栈p->tss.esp = esp;p->tss.ss = ss & 0xffff;
...
//6、将子进程设置为就绪态，然后父进程返回p->state = TASK_RUNNING;	/* do this last, just in case */return last_pid;/* return会让返回值(last_pid)保存在eax中。这里是父进程在fork()完后要返回的子进程的pid。那么子进程fork()完后要返回的0在哪里返回的呢？在 _syscall0(int,fork) 函数的那个return返回。*/
}

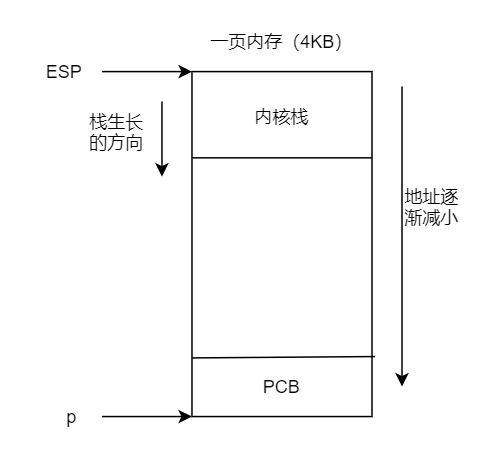

在执行完copy_process()后，子进程的内核栈就被创建成了如下模样：

图3.1 内核栈

3.2 进程的切换 - schedule函数

本节主要分析定时器中的进程切换，即do_time()中的进程切换。其实schedule()除了在do_time()中被调用外，在其他地方也有被调用。
Linux0.11中有一个定时器中断，每10ms进入一次，在这个中断中调用了do_time()。这个定时器中断主要做了如下工作：

timer_interrupt:
...
#1、让jiffies加1。jiffies为全局变量，表示从开机时到现在发生的时钟中断次数，这个数也被称为“滴答数”。incl jiffies
...
#2、调用do_timer(), 其中eax为do_timer()的传入参数，当前特权级。movl CS(%esp),%eaxandl $3,%eax		# %eax is CPL (0 or 3, 0=supervisor)pushl %eaxcall do_timer		# 'do_timer(long CPL)' does everything from
...

do_timer()主要工作如下：

void do_timer(long cpl)
{
...
#1、当前任务运行计数值减1，若计数值不为0（即时间片还未用完），则继续运行当前线程。if ((--current->counter)>0) return;current->counter=0;if (!cpl) return;#若是内核代码则不进行调度，因为内核代码不参与调度。
#2、若时间片用完了，则进行调度，切换到下一个任务schedule();
}

从do_timer()可以看出，Linux0.11中采用了时间片的机制来切换进程，即：给每个进程分配一个时间片，若时间片用完了则调用schedule()函数。schedule()会重新分配各个进程的时间片，并在 task 队列中找到下一个需要运行的进程，然后调用switch_to。switch_to将当前进程的寄存器状态保存起来（保存在当前进程的 tss 中），然后将下一个进程的tss中的内容扣在CPU的寄存器中（包括PC指针）从而实现了进程的切换。关于schedule()的详细注释可以参考实验4：基于内核栈切换的进程切换

3.3 进程状态转换图

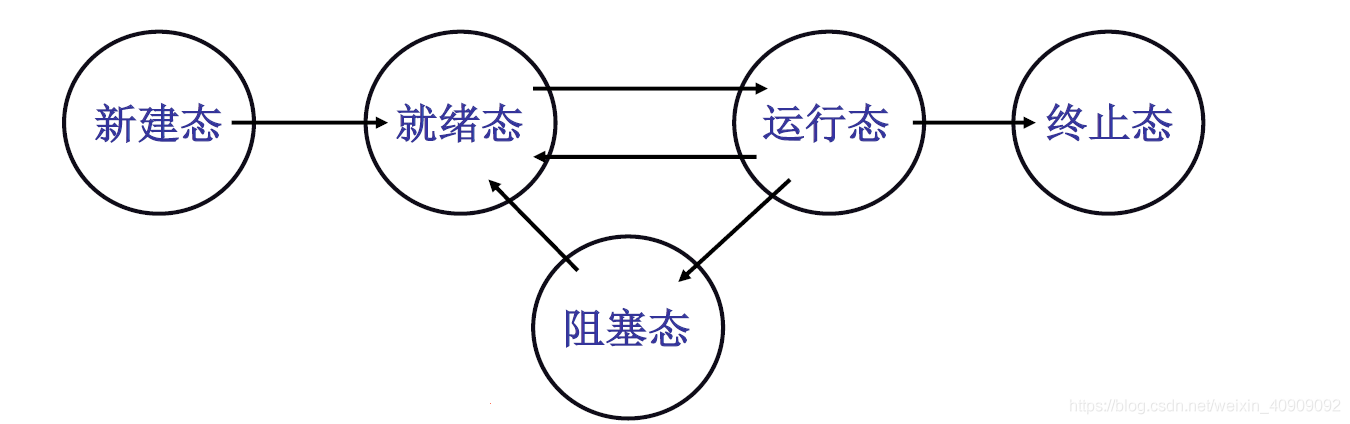

本节主要介绍几个与状态切换相关的函数。进程状态图如下：

图3.2 进程状态转换图

顺便贴上一个进程状态表：

内核表示	含义
TASK_RUNNING	可运行（就绪态或运行态）
TASK_INTERRUPTIBLE	可中断的等待状态，是阻塞态的一种
TASK_UNINTERRUPTIBLE	不可中断的等待状态，是阻塞态的一种
TASK_ZOMBIE	僵尸态（图中的终止态）
TASK_STOPPED	暂停

下面列出几个有改变进程状态功能的函数，帮助理解进程状态转换图：

1. do_exit()：由sys_exit()函数调用。会将当前进程置为僵尸态，然后调用schedule()切换到下一个进程；
2. sys_waitpid()：回收子进程，若子进程还未变为僵尸态，则该函数会将当前进程变为阻塞态(TASK_INTERRUPTIBLE)，然后调用schedule()切换到下一个进程；
3. copy_process()：创建子进程，创建前子进程为新建态，创建结束后会将子进程设置为就绪态；
4. schedule()：调度函数。首先进行信号处理，可能会将一些阻塞态的进程变为就绪态。然后找到下一个需要运行的进程，并执行它（此时该进程就变为运行态了）；
5. sys_pause()：将当前进程变为阻塞态（TASK_INTERRUPTIBLE），然后调用schedule()切换到下一个进程；
6. wake_up()：将进程置为就绪态；

3.4 如何执行我们自己的代码

子进程在被创建之后默认执行的是父进程的代码，通常子进程可以调用execve()来加载执行自己的代码。execve()是一个系统调用，真正实现其功能的是do_execve()函数，这两个函数的原型如下：

int execve(const char * filename, char ** argv, char ** envp);
int do_execve(unsigned long * eip,long tmp,char * filename,char ** argv, char ** envp)

应用程序调用 execve() 函数，可以进入内核。当一个任务进入内核态运行时，就会使用其 TSS 段给出的特权级0的堆栈指针：tss.ss0、tss.esp0，即内核栈。 也就是说进程进入内核态后，硬件自动帮进程由用户栈切换到内核栈。

和其他系统调用一样，execve()也是通过压栈的方式向内核传递参数。从调用execve(),到执行do_execve()前，内核栈的被压入了如下内容：

图3.3 执行exevc函数后的压栈情况

可以看出此时的内核栈中有子进程的PC指针和用户栈指针。为了能让子进程能去执行新的程序，do_execve()会替换掉栈中的PC指针和用户栈指针，将原来的PC指针替换为新执行程序的运行地址。当中断返回，执行“iret”指令后，栈中的PC指针和用户栈指针就会被弹出，并赋值到对应的寄存器中，从而让子进程切换到新的程序去执行。

关于内核栈和用户栈之间切换的方式在《Linux内核完全剖析——基于0.12内核》的第5.8节：Linux系统中堆栈的使用方法，中有详细介绍。

参考资料

图3.2 进程状态图截取自哈工大操作系统课程的课件。

[1] 操作系统-哈尔滨工业大学-中国大学MOOC
[2] 哈工大操作系统实验手册
[3] Linux内核完全剖析——基于0.12内核
