本文系统详解利用python中seaborn.boxplot绘制箱图boxplot。
seaborn.boxplot是matplotlib.pyplot.boxplot的封装版，
更个性化的设置请研究matplotlib.pyplot.boxplot

本文将了解到什么？

1、数据集准备及箱图简介
2、seaborn.boxplot箱图外观设置
默认参数绘制箱图箱图异常值属性设置 异常值关闭显示异常值marker大小设置异常值marker形状、填充色、轮廓设置
箱图上下横线属性设置 上下横线关闭上下横线颜色、线型、线宽等设置
箱图上下须线属性设置
箱图箱子设置箱子设置缺口箱子不填充颜色 箱子外框、内部填充色
箱图中位数线属性设置
箱图均值属性设置 均值使用点显示、设置点形状、填充色均值使用线显示 、线型、颜色设置
箱图中所有线属性设置 3、seaborn.boxplot分组箱图
分组绘图（方法一）
分组绘图（方法二）
箱子颜色设置 设置箱子颜色设置箱子颜色饱和度
箱子间距设置
每个小组再按子组绘图
按顺序绘制箱图

正文开始啦

线图用来展现数据的分布，能直观的展示数据的关键指标（如下四分位数、上四分位数、中位数、最大值、最小值、离散点/异常值点）；箱线图可直观展示不同组数据的差异；下面详细介绍python中matplotlib及seaborn库绘制箱图。

1、数据集准备及箱图简介

还是使用鸢尾花数据集iris，iris详细介绍请戳：Python可视化|matplotlib10-绘制散点图scatter

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
from pandas import Series,DataFrame
import seaborn as sns
import palettable
from sklearn import datasets plt.rcParams['font.sans-serif']=['SimHei']  # 用于显示中文
plt.rcParams['axes.unicode_minus'] = False  # 用于显示中文iris=datasets.load_iris()
x, y = iris.data, iris.target
pd_iris = pd.DataFrame(np.hstack((x, y.reshape(150, 1))),columns=['sepal length(cm)','sepal width(cm)','petal length(cm)','petal width(cm)','class'] )

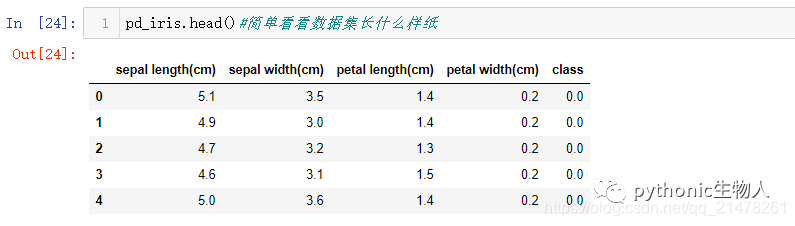

查看数据集样子？ pd_iris["sepal width(cm)"]简单统计，后文主要使用该列数据集绘图。

pd_iris["sepal width(cm)"].describe()#以上各个值其实都可以使用describe函数查看

count    150.000000
mean       3.054000
std        0.433594
min        2.000000
25%        2.800000（下四分位数，25% 的数据小于等于此值。）
50%        3.000000（中位数，50% 的数据小于等于此值。）
75%        3.300000（上四分位数，75% 的数据小于等于此值。）
max        4.400000
Name: sepal width(cm), dtype: float64

上面注释部分很好的解释了下面箱图中四分位数的含义

---

2、seaborn.boxplot箱图外观设置

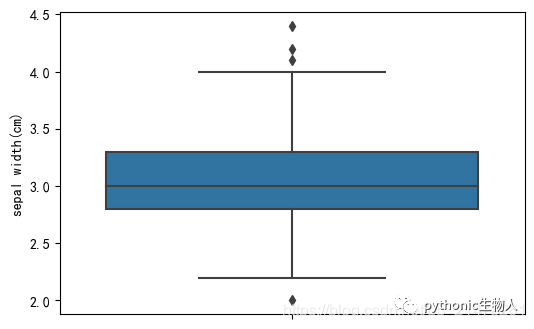

• 默认参数绘制箱图

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],#传入一组数据orient='v'#箱子垂直显示，默认为'h'水平显示)
plt.show()

• 箱图异常值属性设置

异常值关闭显示

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],showfliers=False,#异常值关闭显示)
plt.show()

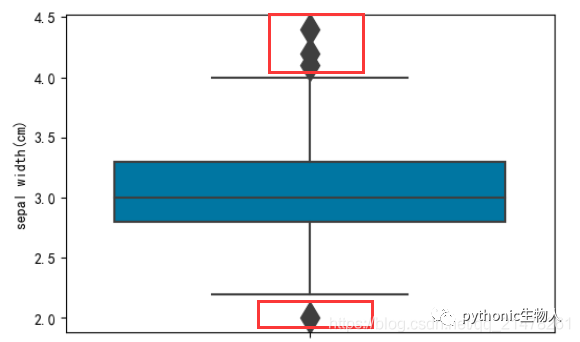

异常值marker大小设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],orient='v',fliersize=15,#设置离散值marker大小，默认为5)
plt.show()

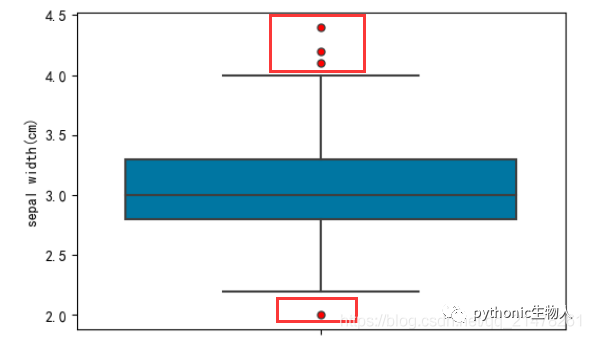

异常值marker形状、填充色、轮廓设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],orient='v',flierprops = {'marker':'o',#异常值形状'markerfacecolor':'red',#形状填充色'color':'black',#形状外廓颜色},)
plt.show()

• 箱图上下横线属性设置

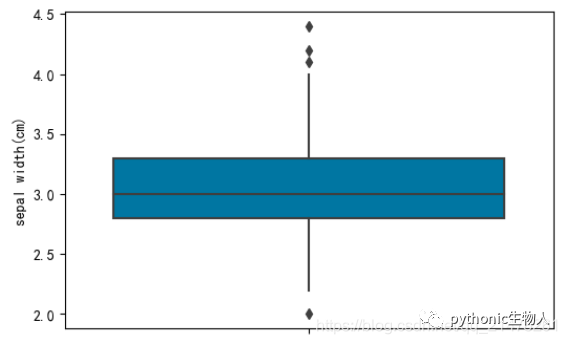

上下横线关闭

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],showcaps=False,#上下横线关闭)
plt.show()

上下横线颜色、线型、线宽等设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],capprops={'linestyle':'--','color':'red'},#设置上下横线属性)
plt.show()

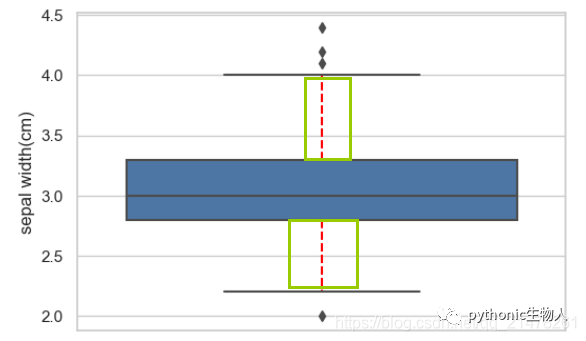

• 箱图上下须线属性设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],whiskerprops={'linestyle':'--','color':'red'},#设置上下须属性)
plt.show()

• 箱图箱子设置

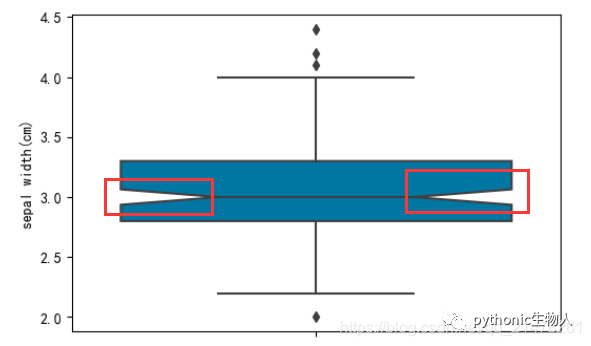

箱子设置缺口

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],orient='v',notch=True,#箱子设置缺口)
plt.show()

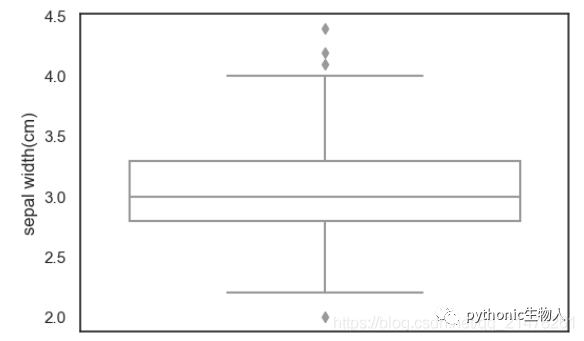

箱子不填充颜色

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],orient='v',color='white',#箱子不填充)
plt.show()

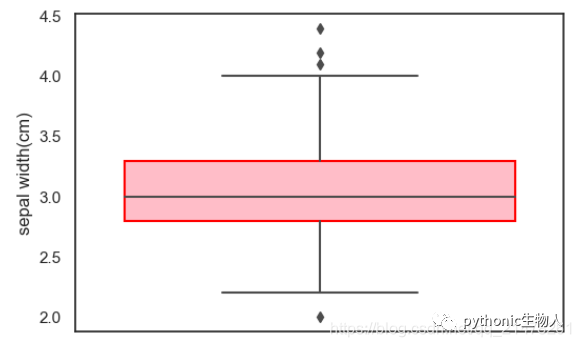

箱子外框、内部填充色

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],boxprops = {'color':'red',#箱子外框'facecolor':'pink'#箱子填充色},#设置箱子属性)
plt.show()

• 箱图中位数线属性设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],medianprops = {'linestyle':'--','color':'red'},#设置中位数线线型及颜色)
plt.show()

• **箱图均值属性设置 **

均值使用点显示、设置点形状、填充色

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],showmeans=True,#箱图显示均值，meanprops = {'marker':'D','markerfacecolor':'red'},#设置均值属性)
plt.show()

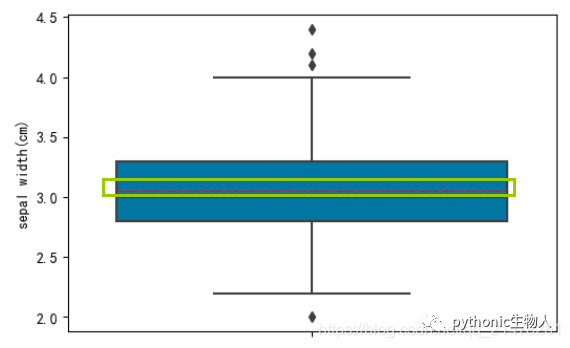

均值使用线显示 、线型、颜色设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],showmeans=True,#箱图显示均值，meanline=True,#显示均值线meanprops = {'linestyle':'--','color':'red'},#设置均值线属性)
plt.show()

• 箱图中所有线属性设置

plt.figure(dpi=100)
sns.boxplot(y=pd_iris["sepal width(cm)"],orient='v',linewidth=8#设置箱子等线的宽度)
plt.show()

---

3、seaborn.boxplot分组箱图

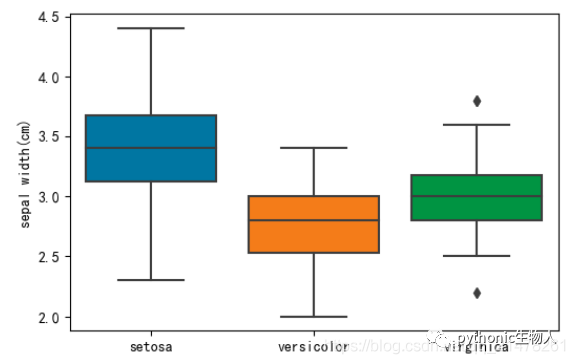

• 分组绘图（方法一）

plt.figure(dpi=100)
class_name=[iris.target_names[0] if i==0.0 else iris.target_names[1] if i==1.0 else iris.target_names[2] for i in pd_iris['class']]
sns.boxplot(x=class_name,#按照pd_iris["sepal width(cm)"]分组，即按照每种鸢尾花（'setosa', 'versicolor', 'virginica'）分组绘图y=pd_iris["sepal width(cm)"],#绘图数据orient='v')
plt.show()

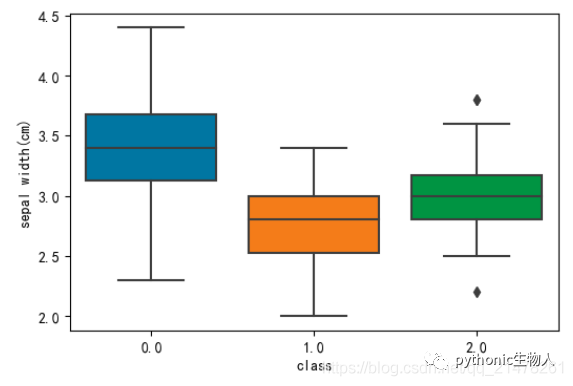

• 分组绘图（方法二）

plt.figure(dpi=100)
sns.boxplot(x='class',y='sepal width(cm)',data=pd_iris,#data的作用就是x，y每次不需要输入pd_irisorient='v')
plt.show()

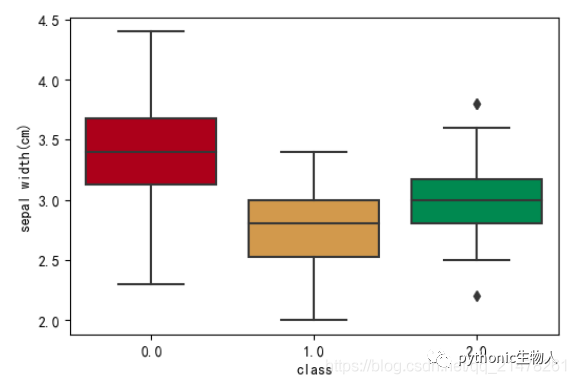

• 箱子颜色设置

设置箱子颜色

import palettable
plt.figure(dpi=100)
sns.boxplot(x='class',y='sepal width(cm)',data=pd_iris,orient='v',palette=palettable.tableau.TrafficLight_9.mpl_colors,#设置每个箱子颜色)
plt.show()

设置箱子颜色饱和度

import palettable
plt.figure(dpi=100)
sns.boxplot(x='class',y='sepal width(cm)',data=pd_iris,orient='v',palette=palettable.tableau.TrafficLight_9.mpl_colors,saturation=0.3,#设置颜色饱和度)
plt.show()

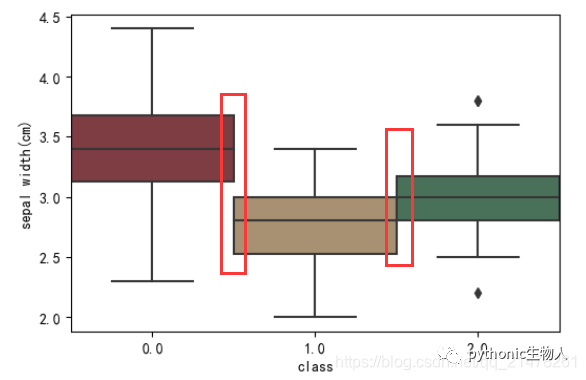

• 箱子间距设置

import palettable
plt.figure(dpi=100)
sns.boxplot(x='class',y='sepal width(cm)',data=pd_iris,orient='v',palette=palettable.tableau.TrafficLight_9.mpl_colors,saturation=0.3,#设置颜色饱和度width=1.0,#设置箱子之间距离，为1时，每个箱子之间距离为0)
plt.show()

• 每个小组再按子组绘图

plt.figure(dpi=100)
class_name=[iris.target_names[0] if i==0.0 else iris.target_names[1] if i==1.0 else iris.target_names[2] for i in pd_iris['class']]
sns.boxplot(x=class_name,y=pd_iris['sepal width(cm)'],hue=pd_iris['petal width(cm)'],#每类按照子类分组：上图三类再按照'sepal width(cm)'分组绘图orient='v')
plt.show()

• 按顺序绘制箱图

plt.figure(dpi=100)
class_name=[iris.target_names[0] if i==0.0 else iris.target_names[1] if i==1.0 else iris.target_names[2] for i in pd_iris['class']]
sns.boxplot(x=class_name,y=pd_iris["sepal width(cm)"],hue=pd_iris['petal width(cm)'],order=["virginica", "versicolor", "setosa"],#设置箱子的显示顺序hue_order=sorted(list(pd_iris['petal width(cm)'].unique())),#设置每个子类中箱子的显示顺序，此处设置从小到大排序orient='v')
plt.show()

---

4、参考资料

• 以上涉及到单颜色设置，详细见：Python可视化|matplotlib05-内置单颜色（一）；Python可视化|matplotlib06-外部单颜色（二）；

• 涉及到colormap设置，详细见：Python可视化|matplotlib07-自带颜色条Colormap（三）；Python可视化|08-Palettable库中颜色条Colormap（四）

• 涉及到marker及linestyle设置，详细见：Python可视化|matplotlib03-一文掌握marker和linestyle使用

• https://matplotlib.org/api/_as_gen/matplotlib.pyplot.boxplot.html?highlight=boxplot#matplotlib.pyplot.boxplot

• http://seaborn.pydata.org/generated/seaborn.boxplot.html#seaborn.boxplot
