带你轻轻松松了解route-map

一、Route-map概述

1.技术背景
在这里插入图片描述

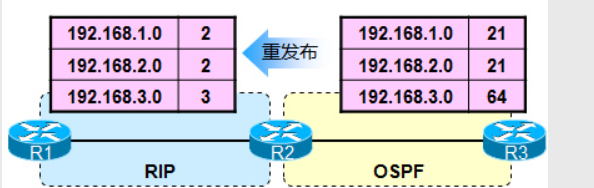

首先来初步认识一下route-map。看上图，我们在R2上，将OSPF路由重发布进RIP，前面已经说过了，在重发布时，可以使用metric关键字来设置路由被重发布进RIP后的metric，这里设置为1，那么直接的结果是，所有被注入到RIP的OSPF路由，metric都是1。那么如果我希望做些灵活性的调整呢？例如我希望在路由被注入RIP后，192.168.1.0路由的metric为1，2.0的metric为2如此这般呢？传统的重发布是没办法做到的。

那么就可以使用route-map这个工具，也就是说，我们可以在执行重发布的时候，关联一个route-map，来实现我刚才所说的这个功能。

2.Route-map的使用场景

重分发期间进行路由过滤或执行策略
PBR（策略路由）
NAT（网络地址转换）
BGP中的策略部署
其他用途

3.Route-map初相识
在这里插入图片描述

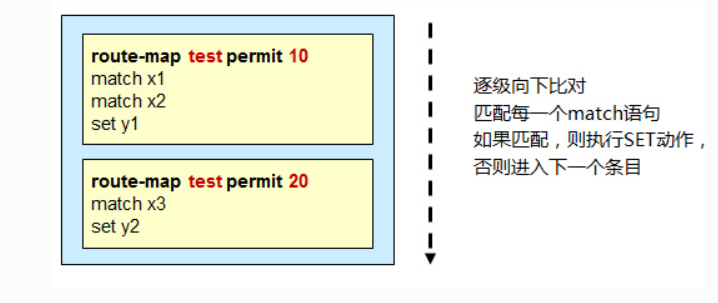

首先明确一下，route-map是一个非常重要的工具，使用的范围非常广泛。在定义route-map的时候，我们采用route-map 关键字，关联一个自定义的参数，例如test来创建。一个route-map列表，由这个test字符串统一表示，你可以在一个route-map下定义多个序列，用十进制的序列号来表示，例如上图中的，10、20。

那么在每一个序列中，我们就可以来定义供策略部署的两个元素：匹配条件（match语句）、执行动作（set语句）。你可以定义多个条件，当条件被匹配时，就会去执行set指定的相关动作（set语句并非必须，例如如果route-map仅仅用于匹配感兴趣流量，那么就不需要set语句了）。在route-map被调用后，匹配动作将会从最小的序列号开始执行，如果该序列号中的条件都被匹配了则执行set命令，如果条件不匹配，则切换到下一个序列号继续进行匹配动作。

4.Route-map的特点

使用match命令匹配特定的分组或路由，set修改该分组或路由相关属性。
Route-map中的每个序列号语句相当于于访问控制列表中的各行。
Route-map默认为permit，默认序列号为10，序列号不会自动递增，需要指定序列号
末尾隐含deny any
单条match语句包括多个条件时，使用逻辑or运算；多条match语句时，使用逻辑and运算。

二、配置命令

1.创建route-map

route-map 这个全局配置命令创建一个route-map，使用自定义的字符串来表示这个route-map，你可以在一个route-map下定义多个序列号。序列号在进行匹配动作时具有优先顺序。Permit/deny关键字在不同的部署场合中作用有所不同：

route-map test permit/deny 10
match x1
match x2，x3
set Y
route-map test permit/deny 20
match x4
set Y

2.定义匹配条件

match ip address 匹配访问列表或前缀列表
match length 根据分组的第三层长度进行匹配
match interface 匹配下一跳出接口为指定接口之一的路由
match ip next-hop 匹配下一跳地址为特定访问列表中被允许的那些路由
match metric 匹配具有指定度量值的路由
match route-type 匹配指定类型的路由
match community 匹配BGP共同体
match tag 根据路由的标记进行匹配

3.定义set动作

set metric 设置路由协议的度量值
set metric-type 设置目标路由协议的度量值类型
set default interface 指定如何发送这样的分组
set interface 指定如何发送这样的分组
set ip default next-hop指定转发的下一跳
set ip next-hop 指定转发的下一跳
set next-hop 指定下一跳的地址，指定BGP的下一跳
set as-path
set community
set local-preference
set weight
set origin
set tag
default 关键字优先级低于明细路由

三、配置示例
在这里插入图片描述

1.路由重发布时关联route-map

在上图中，我们将OSPF路由注入到RIP，传统的做法，你只能够对所有注入进来的路由统一设置metric，但是有了route-map，我们可以在配置重发布命令时，关联一个已经定义好的route-map，在route-map中，我们可以通过创建多个序列号语句，进而对不同的路由，设置不同的属性或动作。

例如这个例子，我们希望注入进来后，192.168.1.0和192.168.2.0这两条路由的metric变为2跳，3.0变为3跳。

access-list 1 permit 192.168.1.0
access-list 1 permit 192.168.2.0
access-list 2 permit 192.168.3.0
!!! 上面创建了两个ACL，分别匹配需要差分对待的路由
route-map test permit 10
match ip address 1 !! 当路由匹配ACL1时
set metric 2 !! 将metric修改为2
route-map test permit 20
match ip address 2
set metric 3
!
router rip
redistribute ospf 1 route-map test

2.路由重发布时关联route-map （典型案例）
在这里插入图片描述

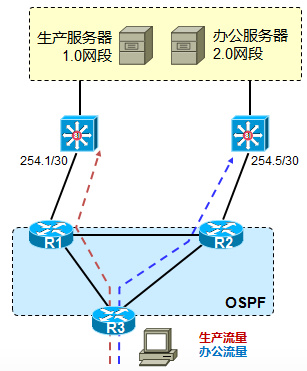

这是一个非常典型的案例，上图中，网络环境是这样的，假设我们有R1、R2两台路由器，连接到了服务器群，服务器群使用两台三层交换机下挂着网络的服务器，服务器中我们规划了两个子网分别是生产的10.1.1.0/24，以及办公10.1.2.0/24。R3是接入路由器。R1、R2、R3跑OSPF。
R1、R2与三层交换机之间，假设是静态路由环境。那么现在，我们希望R3下的用户，在访问生产服务器到时候，流量往红色虚线箭头所指示的方向流动，访问办公服务器的时候往蓝色箭头方向流动。
那么首先R1及R2上，为了让他们自己能够到达服务器10.1.1.0及2.0网段，需要配置两条静态路由：

Ip route 10.1.1.0 255.255.255.0 10.1.254.1
Ip route 10.1.2.0 255.255.255.0 10.1.254.1

接着为了让R3能够动态学习到生产及办公服务器的路由，现在需要将这两条静态路由重发布进OSPF，当然，在重发布的时候就有技巧了。（原创博文，红茶三杯http://weibo.com/vinsoney版权所有，转载请注明出处）

R1的配置如下：
access-list 1 permit 10.1.1.0
access-list 2 permit 10.1.2.0
route-map cisco permit 10
match ip address 1
set metric 10
route-map cisco permit 20
match ip address 2
set metric 20
router ospf 100
redis static route-map cisco

R2的配置如下：
access-list 1 permit 10.1.1.0
access-list 2 permit 10.1.2.0
route-map cisco permit 10
match ip address 1
set metric 20
route-map cisco permit 20
match ip address 2
set metric 10
router ospf 100
redis static route-map cisco

这样就实现了需求。

四、其他细节

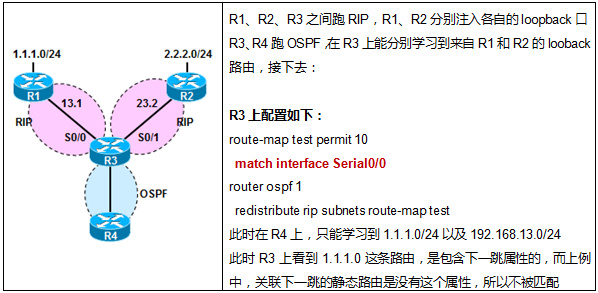

1.验证match interface 的作用1

一个route-map语句中，如果没有match语句，则匹配所有
Match interface ：To distribute any routes that have their next hop out one of the interfaces specified, use the match interface command in route-map configuration mode中文上的理解是，
match interface 匹配的是下一跳出接口是这个接口的路由条目
在这里插入图片描述

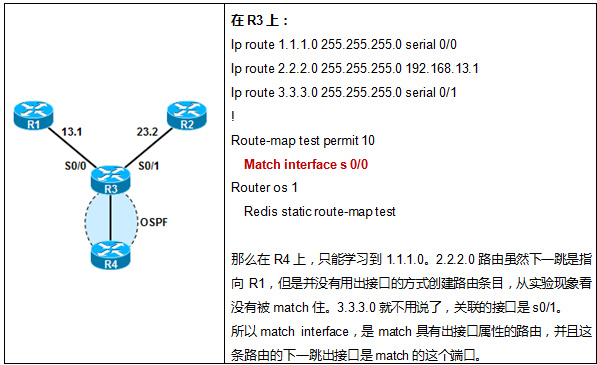

2.验证match interface 的作用2

在这里插入图片描述

3.验证set ip default next-hop

route-map简明学习文档

先保证R1、R3到10.1.1.0是有路由的，在R2上做测试：

如果R2上没有任何的动、静态路由，且配置如下：

access-list 1 permit 10.1.1.0 0.0.0.255
route-map test permit 10
match ip address 1
set ip default next-hop 10.1.12.1
则PC ping 10.1.13.0，数据走R1；
