coverage type
formal和simulation一样，也是基于coverage-driven的验证方式；针对formal的coverage metrics，可以分为以下几种（不同工具定义略有不同，本文以Jaspergold为例）：
code coverage

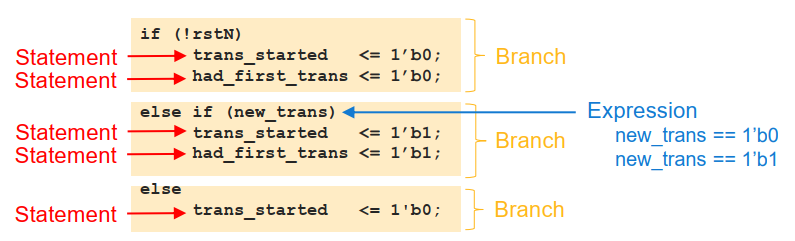

code coverage分为branch，statement，expression，toggle；这部分概念和simulation类似，如下图：
用于衡量cover item(CI) (CI可以简单理解为RTL code)在验证过程中是否被覆盖到；因为formal是工具自动施加激励，CI的覆盖结果分为以下几种：
Covered：工具追踪并覆盖了该CI
Uncovered：在有限的时间内，未追踪覆盖该CI
Unreachable：在给定的约束条件下，无法覆盖该CI（可能存在over-constraint的问题）
Dead-code：在任何条件下，都无法覆盖该CI
functional coverage
functional coverage：和simulation一样，通过自定义covergroup的方式收集功能覆盖率。
一般formal验证中，更多的是使用SVA, PSL, TCL cover properties的方式来收集感兴趣的场景（meaningful scenarios）；
上述的code coverage，functional coverage可以合并称作Stimuli Coverage
checker coverage
Stimuli Coverage达到100%，并不能表明验证的完备性，只能说明当前formal平台下激励足够充分，各类CI都覆盖到；但是RTL的正确性，需要assertion作为checker来保证；需要引入checker coverage，checker coverage分为COI coverage和 Proof Core两种：
COI coverage
COI(CONES OF INFLUENCE): 逻辑锥的含义，是Formal工具对property的逻辑电路映射；覆盖结果如下：
Checked：该CI和某个/某些assert相关联；
Undetectable：该CI和任何assert都没有关联，也就说CI改变或者去除，不会引起任何asstertion fail。
Proof Core

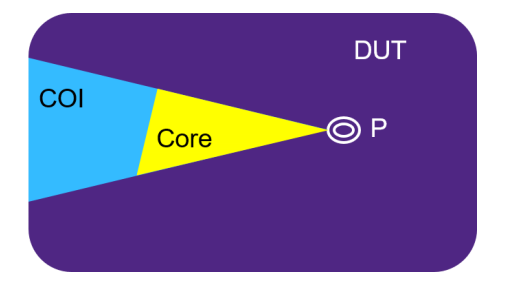

proof core是对逻辑电路更精确地划分，是COI的子集：

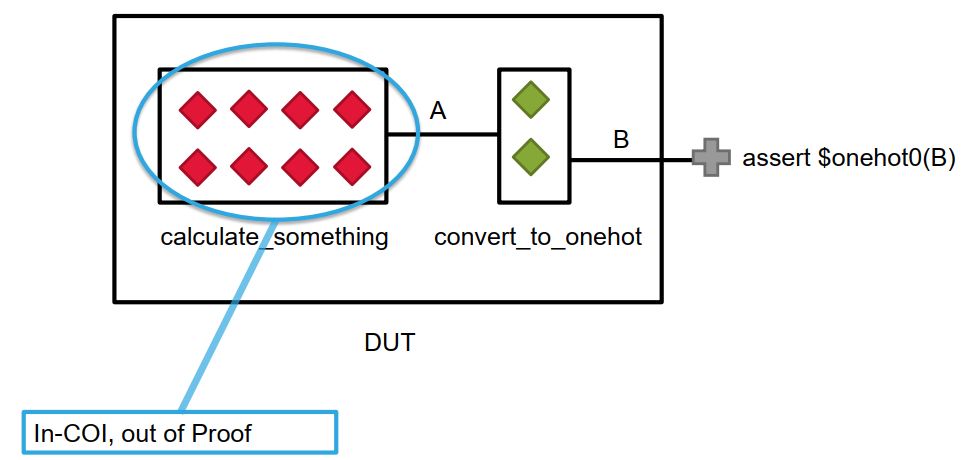

如下图，一个简单的assertion（ asster $onthot0(B)） 从COI的角度看，涉及很多逻辑单元；仅通过这一个asstertion无法保证前面运算单元的正确性，这部分逻辑对于Proof Core是Unchecked的。

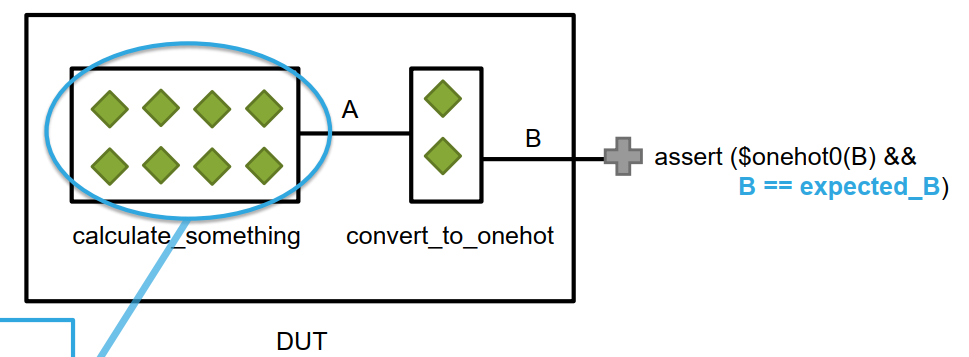

通过分析Proof Core，增加额外条件，提高assertion的完备性，如下：
Proof Core的覆盖结果如下：
Checked：该CI可以被工具分析的assertion检查到。
Unchecked：该CI不可以被工具分析的assertion检查到。
Proof Core的精确度可以配置为Normal Precision(flop-level,default)和High Precision（code-level）两种。
Mutation：是一种更为精确地对checker完备性检查的方式，可以理解为对RTL code 注错。随机对RTL注错，例如对某些逻辑取反，查看assertion是否fail。如果assertion足够完备，RTL的任何注错， 都会引起assertion fail。此时assertion相当对RTL的 1:1 实现。

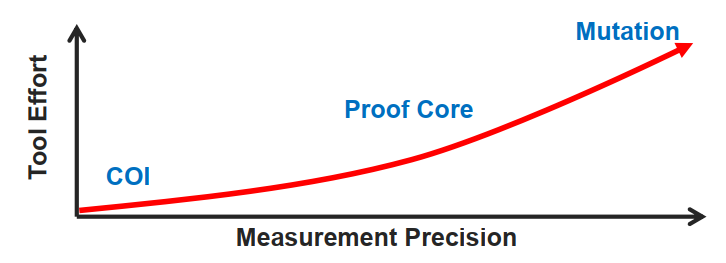

衡量的精度越高，需要的努力也越大；一般首先保证COI达标，再考虑Proof Core；综合考虑ROI，建议对一些generic module的验证，采用mutation sign-off；对于Unite Level Module，通常不会使用mutation。
在VC fomal中，称作Formal Core；在Jaspergold中，称作Proof Core。
上述的stimuli coverage，checker coverage可以合并称作Formal Coverage
bounded coverage
bounded coverage是用于评估当前proof depth是否足够作为sign-off标准，可以参考上篇bounded proof的内容。

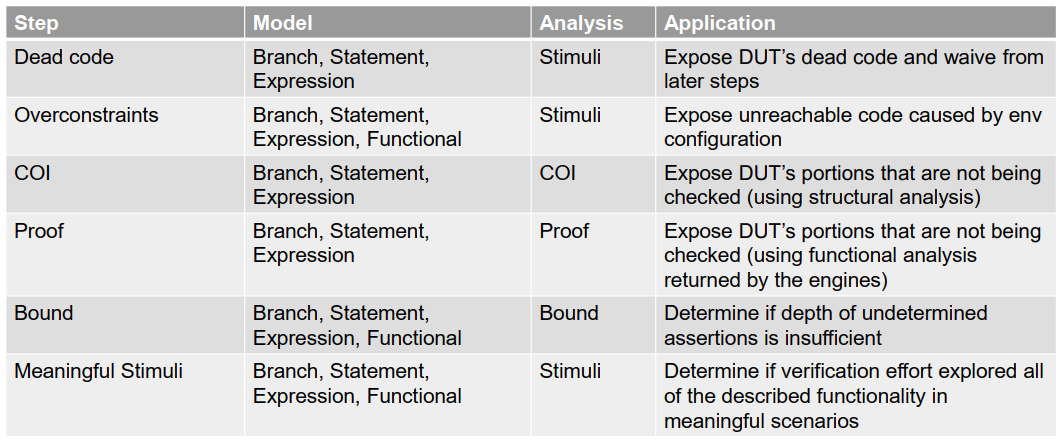

Coverage Methodology的总结如下：
Note: 因为formal环境中的辅助代码都是可综合的代码风格，所以覆盖率包含DUT和formal环境两部分。这一点formal和simulation不同
sign-off flow
以覆盖率作为sign-off的标准，各家工具略有不同，但大体一致：
Jaspergold建议如下：

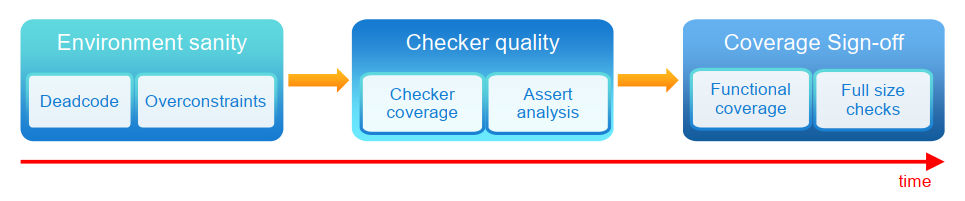

VC Formal建议如下：
大致步骤总结如下
- 排除formal平台(没有
underconstraint和overconstraint)和DUT(没有deadcode)的基本问题； - 首先分析COI覆盖率，补充缺失断言，COI达到100%；接着分析Proof Core，补充缺失断言，Proof Core达到100%。（未覆盖部分的wavie需要review并comment）
- 对于inconclusive assertion，需要确认当前的cycle depth是否充分；
- 预期的function cover被覆盖；
- 针对某些模块，需要进一步的
mutations或者FTA(Formal Testbench Analyzer)分析处理； - 在回归阶段，部署相关的Deep Bug Hunting策略；
理想的Sign-off目标如下：
- 所有的covers/vacuity-checks都被覆盖，未被覆盖存在合理的解释；
- 没有CEX遗留，所有的assertions都是full-proof或者bouned-proof的状态；
- COI达到100%
- Proof Core达到100%
- 通过mutations的注错测试
上述内容针对只使用Formal Sign-off的Block Level DUT；如果DUT使用Formal+Simualtion两种验证方式或者使用Formal做System level的验证，上述内容需要做相应的修改；同一家的工具支持Formal和Simualtion的覆盖率merge；
sign-off flow不单单是覆盖率的收集和分析，涉及验证流程的方方面面；包括但不限于Design SPEC是否对formal的部署友好，Formal Verification Plan的制定，Formal/Simulation Co-Verification，来自Formal Expert的review，Formal TB的搭建，覆盖率的收敛，dashboard/trend chart，回归策略和DBH，Checklist的确认，Sign-off，ROI评估，lesson learn 等。
sign-off flow相关的paper：
FV Signoff in the context of Mainstream Formal Verification (JUG 2022 Recording)
A Coverage-Driven Formal Methodology for Verification Sign-off
