高密环境

无线不像有线传输干扰很小甚至没有干扰，无线网络传输在空气中，干扰很大，而且无法控制外界因素其他干扰，在大多数情况下，802.11ac（ap和客户端）在正确设计和配置的情况下，可以为50个客户都安提供10-20Mbps的传输速度，在最密集的情况下，会将带宽调整为其限制4-8Mbps带宽。

各应用所需及建议带宽

网络休闲500 Kbps
网络教学1Mbps
音频休闲100 Kbps
音频-教学1 Mbps
低码率点播或流媒体视频 1Mbps
点播或流视频-（1080p）2-5 Mbps
点播或视频流（4K）的15-18 Mbps
随意共享文件1-2 Mbps
文件共享建议2-8 Mbps
在线测试2-4 Mbps
设备备份的10-50 Mbps

功率大小

很多人认为降低功率是减少干扰的最重要的，但是忽略了其中客户端因素和外界干扰因素，像一个房子里面一个人轻声说话，但是有不配合的人，这个是无法避免的，而且设备在口袋中或者天线位置的因素，都会在低功率的影响下并不是那么好。

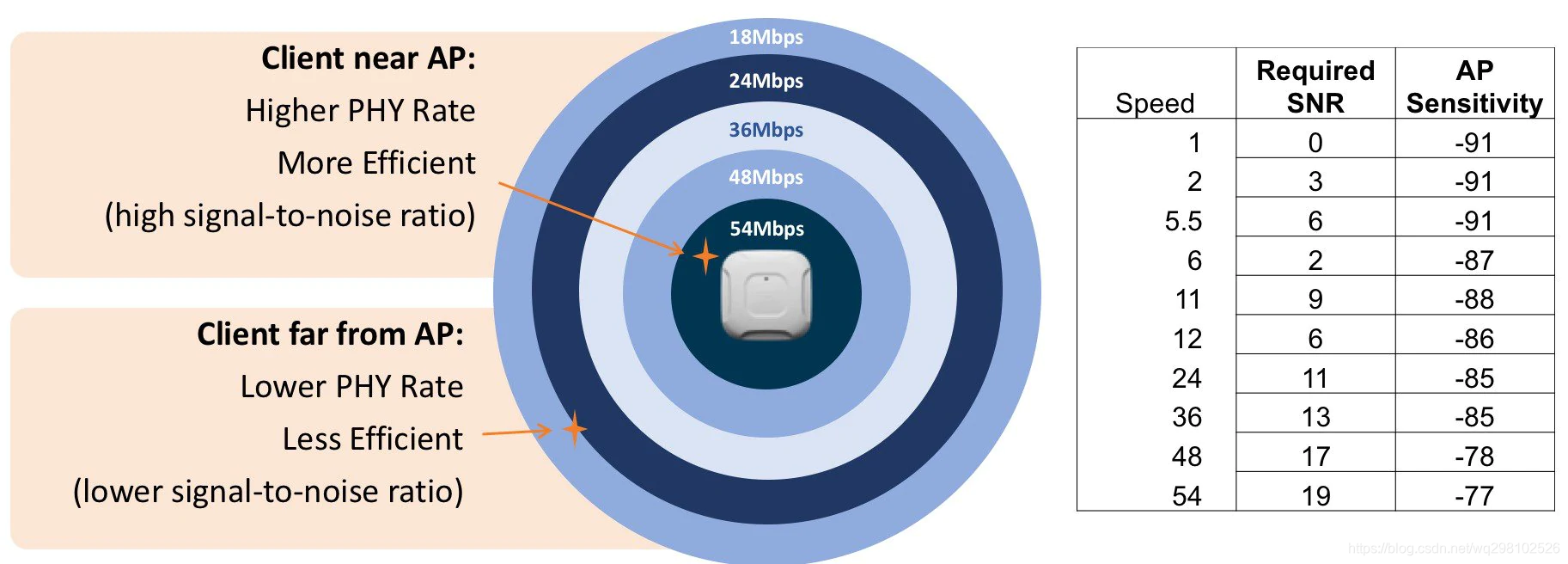

协商速率

SNR=RSSI-底噪
WIFI速率协商的结果通常由设备根据SNR的连接质量来选择
我们设置为强制性的最低数据速率，具有比较特殊的意义，它不仅决定客户端能否连接，还发送信标，而且所有的管理流量的速率，因此是很重要的设计。

座椅下安装

座位下安装或者桌上安装时最快的部署方式，但是要注意的是速率和天花板安装要差得多，而且会因为职员坐在旁边，影响他人。

天线

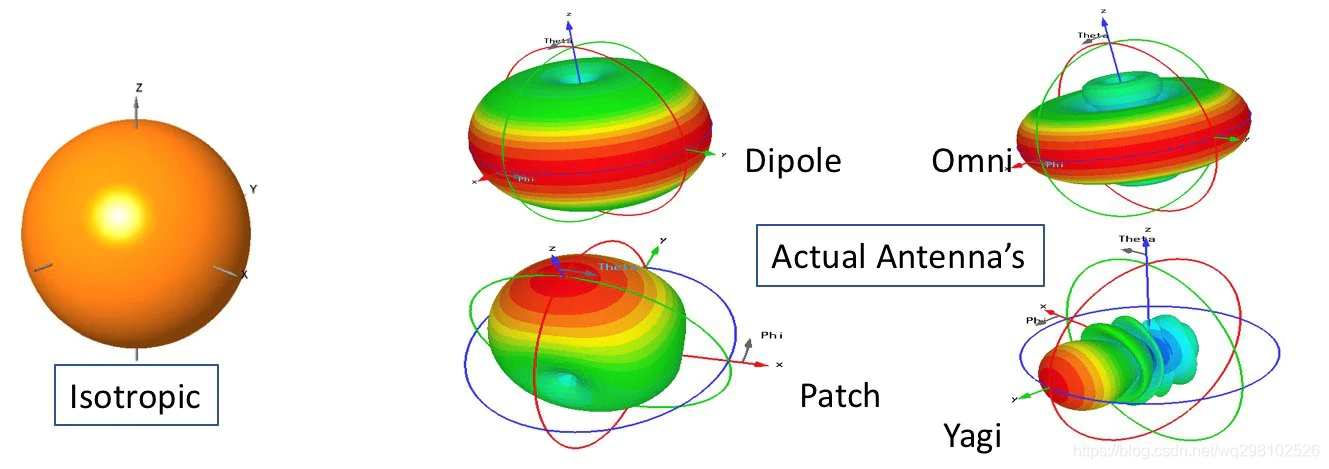

天线类型

定向&全向
定向天线拥有更精确地射频位置，全向天线具有更广的射频范围。

天线增益

物理没学好，看不懂，大概意思就是每个天线的增益是固定的，不会因为形状或是物体阻挡而减弱他的强度，感觉没啥用。

光束宽度

前后比率

实例

实例1（相对频道干净的情况下）

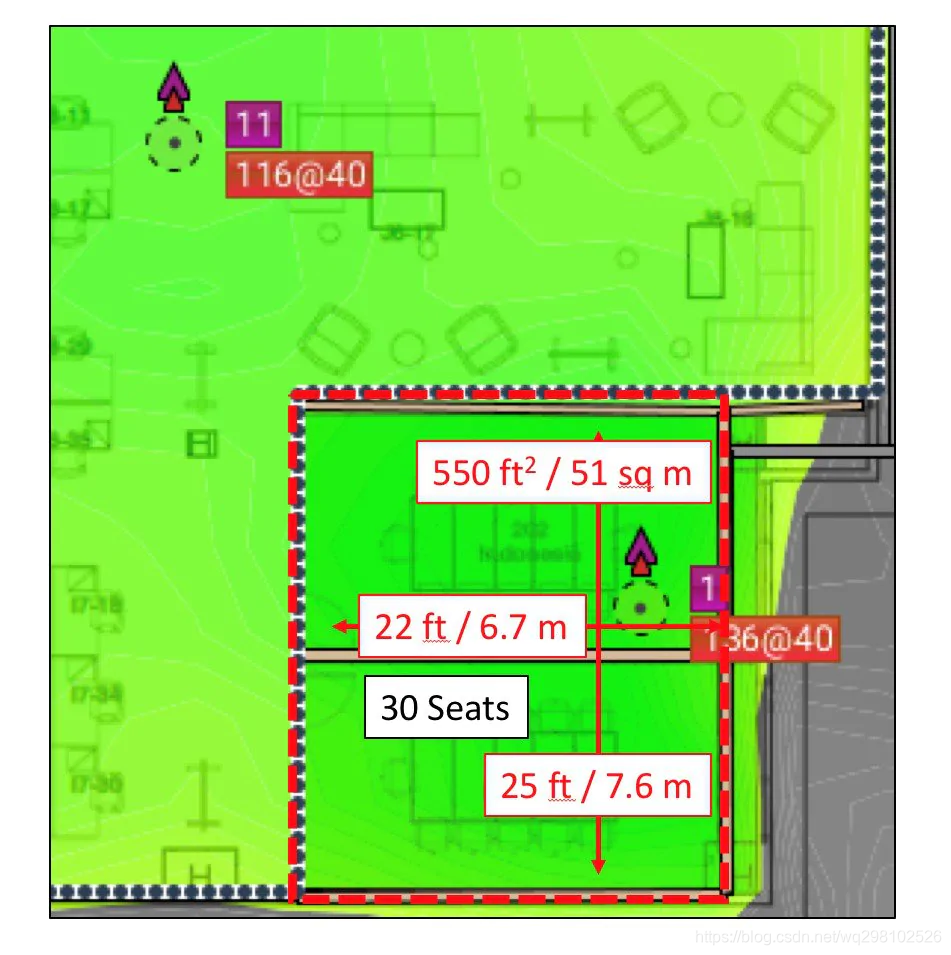

小型会议室，30人容量，平均1.5平方米一个座位，这种情况下部署一个普通的AP在5.8G情况下，可以很好地使用。
注意：最好将任何协作显示器，多媒体/视频会议设备放在网上，因为它们会占用大量带宽（1080p = 4-5 Mbps，4K = 12-16 Mbps），并且对带宽的容忍度较低。抖动-因此，请保持稳定

针对于2800 3800 4800 802.11ac wave2的ap来说，两个5.8Gradio可以支持30人在一个射频或者15个人在一个射频，保证每个人有大于10Mbps的带宽
频宽，如果设置为40M赫兹，那么2个radio需要占用4个信道，那么对于高密来说，并不合适，需要调成20M赫兹频宽，避免同频干扰。

会议室&教室配置建议

使用AP组和RF配置文件

将所有具有类似配置的会议室放置在自己的AP组中，使您可以应用不同的RF配置文件配置，以满足更高客户端密度空间的不同需求，并将配置和影响与主办公室隔离

RF配置文件允许对AP组中的AP进行独立的RF和功能控制。您可以使用默认的802.11a高密度配置文件，并进行如下更改

用合适的配置名称保存他们-会议室1（例）

射频配置文件配置

使用较高的“最低强制数据速率”和禁用低速率以减小像元大小

让客户端较近距离的靠近AP，以保证mcs协商速率

较高数据速率的流量减少了广播时间，还减小了干扰半径

对于MCS设置，全部启用（默认）

RRM

设置“最小/最大”电功率，最小”为6 dBm，“最大”为30 dBm
（ap功率）

TPC v1-v2功率阈值设置为-65-但是，以上“最小/最大”值将覆盖此AP组的设置。（ap边缘 信号强度）

避免外来AP干扰=是

频道宽度

高速漫游=禁用（High Speed Roam = Disabled）

根据您的设计的DCA通道-如果在全局配置文件中启用了所有通道，则在此处启用所有通道。

Coverage Hole detection

陷阱的配置文件阈值（Profile Threshold For Traps）

干扰20％（Interference (0 to 100%)）

client= 40，

Noise -65 dBm amd Utilization 65% both to reduce nuisance alarms

High Density–RX-SOP low

Client Distribution–default values

AVC–Yes

启动avc，类似于qos

FRA Client Aware

启动fra，这个我这个版本没有，没有研究过

实例2

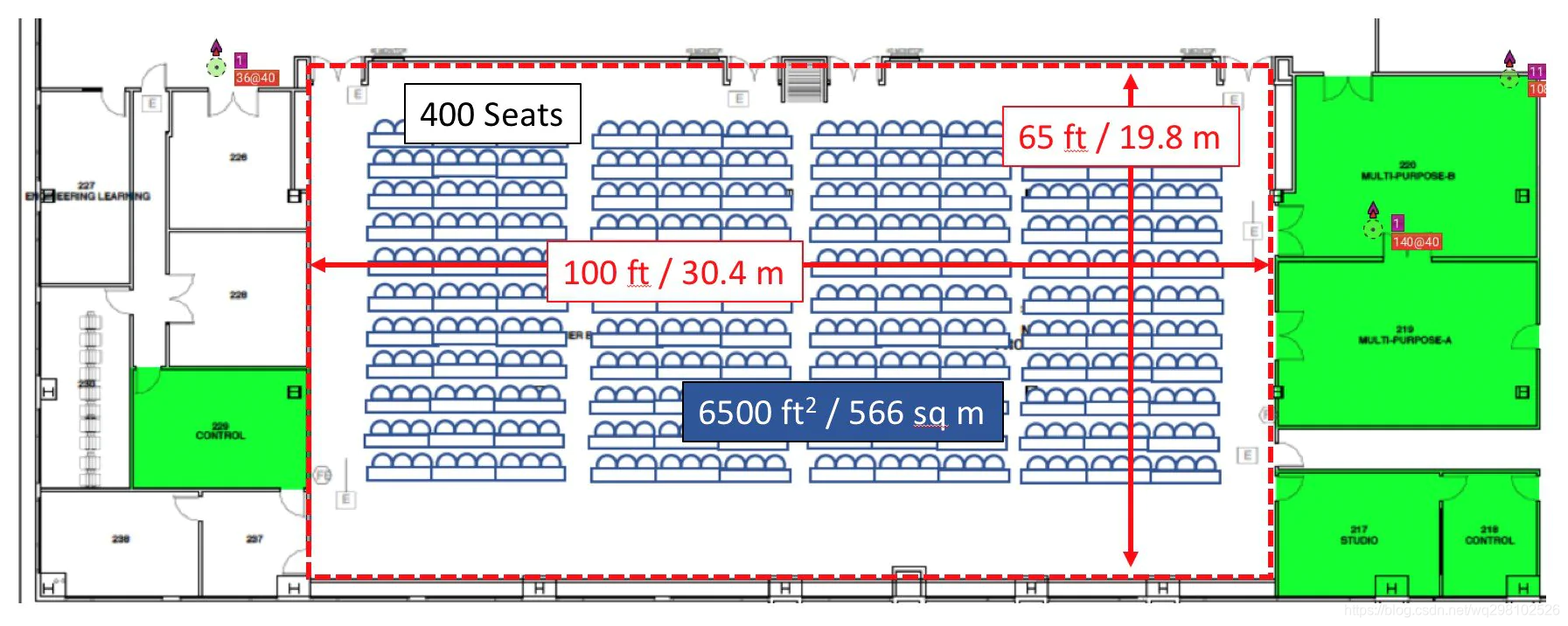

公司培训室，按照600平米，400人的容积计算，还是每人1.5平方米，但是一个ap不可能连接400个终端，需要多终端共同完成。
容积计算，为什么400人按照400终端计算而不按照每人1.5设备或者2设备计算，因为每个人同时操作设备仅有1个，无线占用带宽，看的是空口并发。而不是按设备计算
思科在一个AP上支持的最大关联客户端数量是每个接口（radio）200个-每个AP 400个（因此也许我们可以在同一个AP上获得所有400个客户端-但是如果一次全部使用它，效率可能就不太高

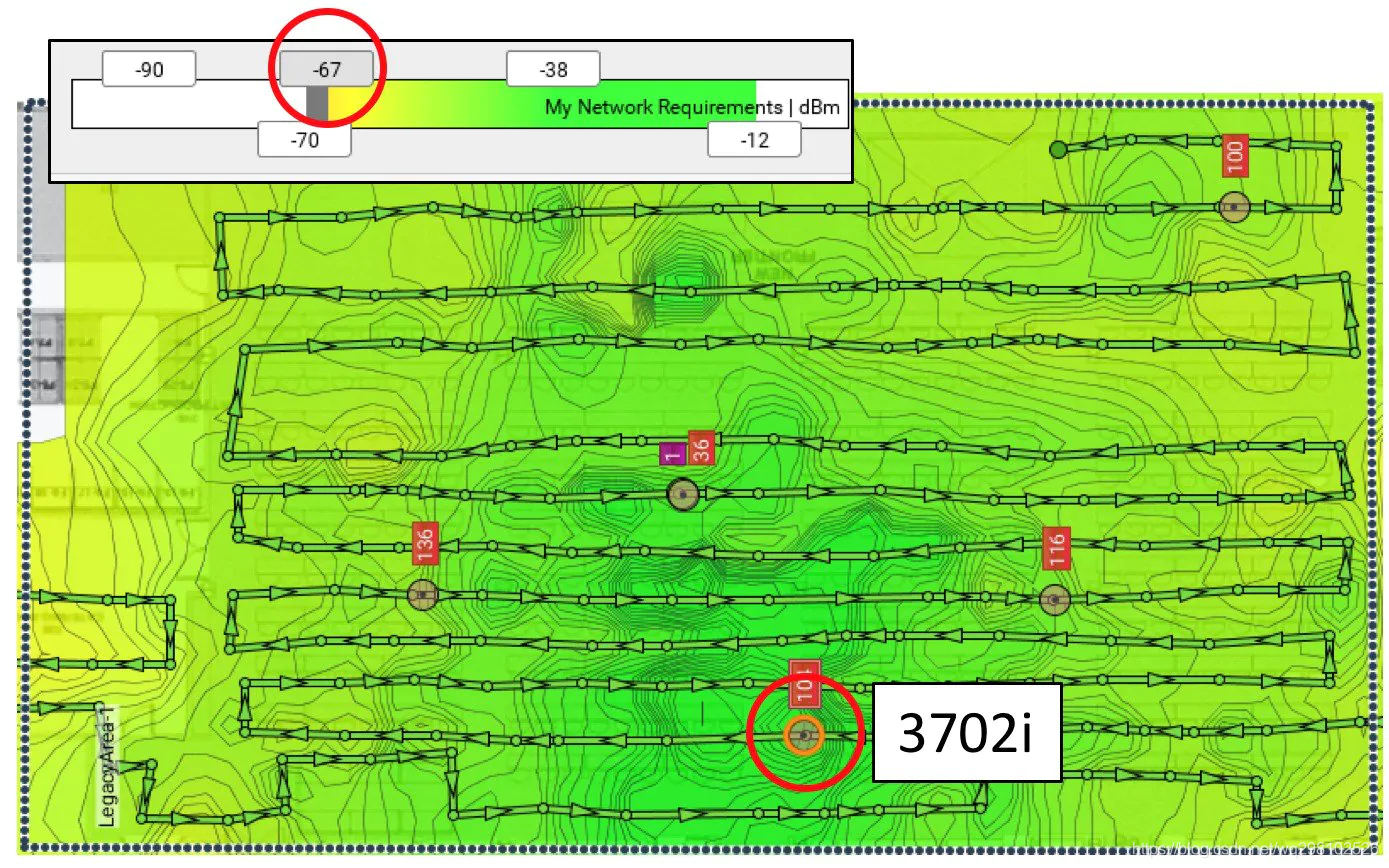

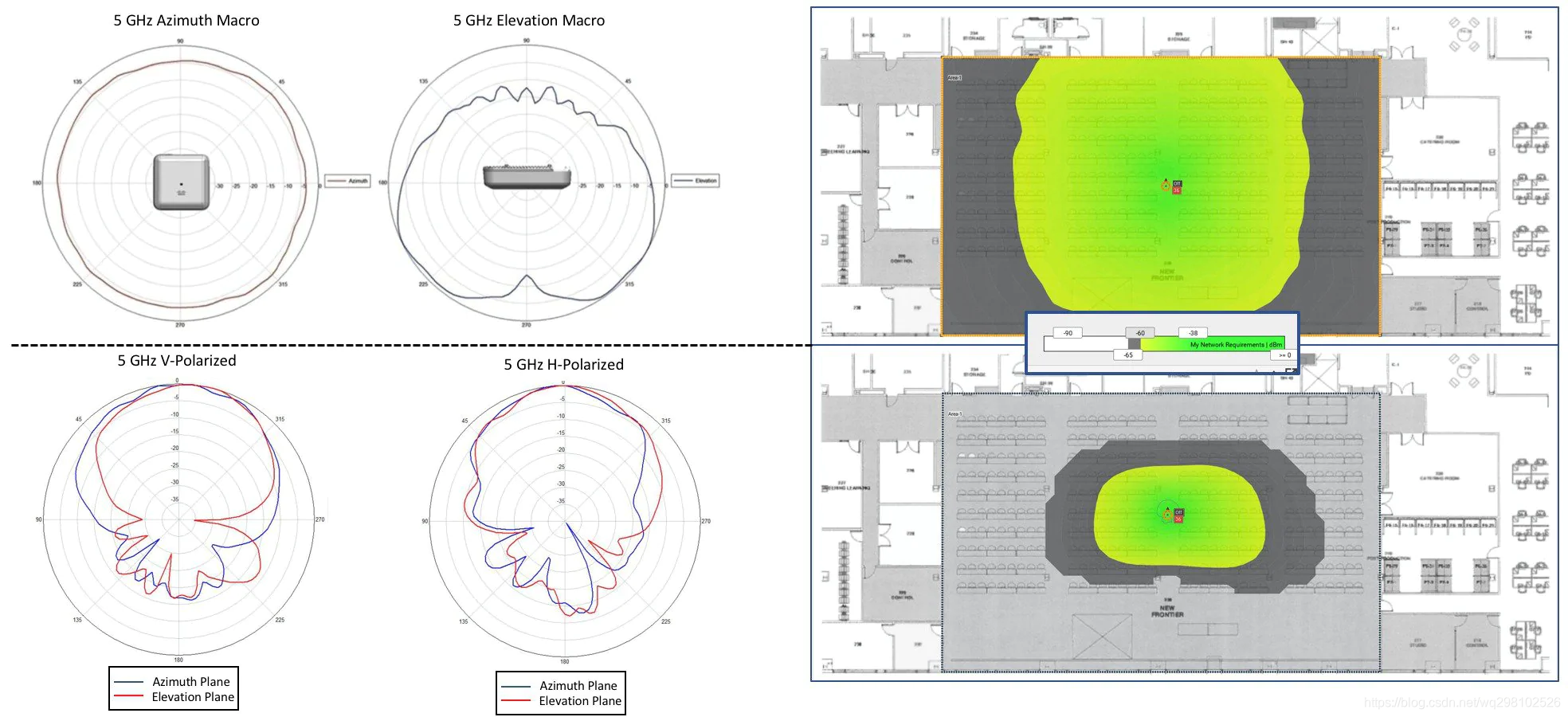

这个实例中在进行现场调查时，部署了一颗3702ap，放如上图位置，边缘信号强度为-67，覆盖范围如上图。

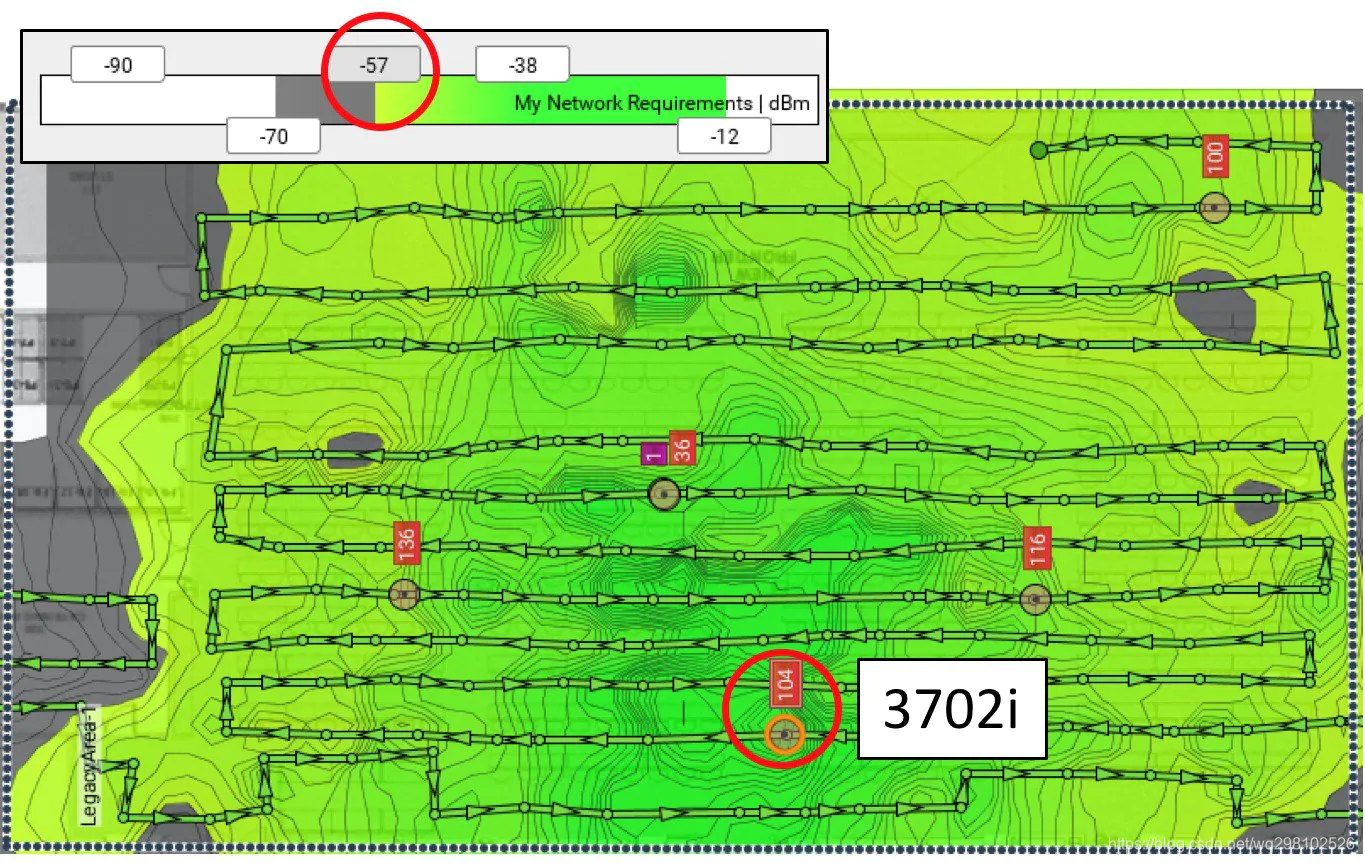

在人员增加和地板铺设地毯的情况下，底噪和吸收会增加10个db，因此在边缘会收到-77的情况，此链接将不是推荐的强度范围，因此，设置ap的边缘阈值为-57，以抵消10db的干扰，如下图。

一个ap的覆盖范围如此之大，那么8个ap会有重叠，802.11k将会使客户端平衡的选择ap的连接点，而且如此大的覆盖空间，应该设计的更加小范围覆盖到作为节点，一直保证更加平衡。

企业培训室的设计解决方案和结果

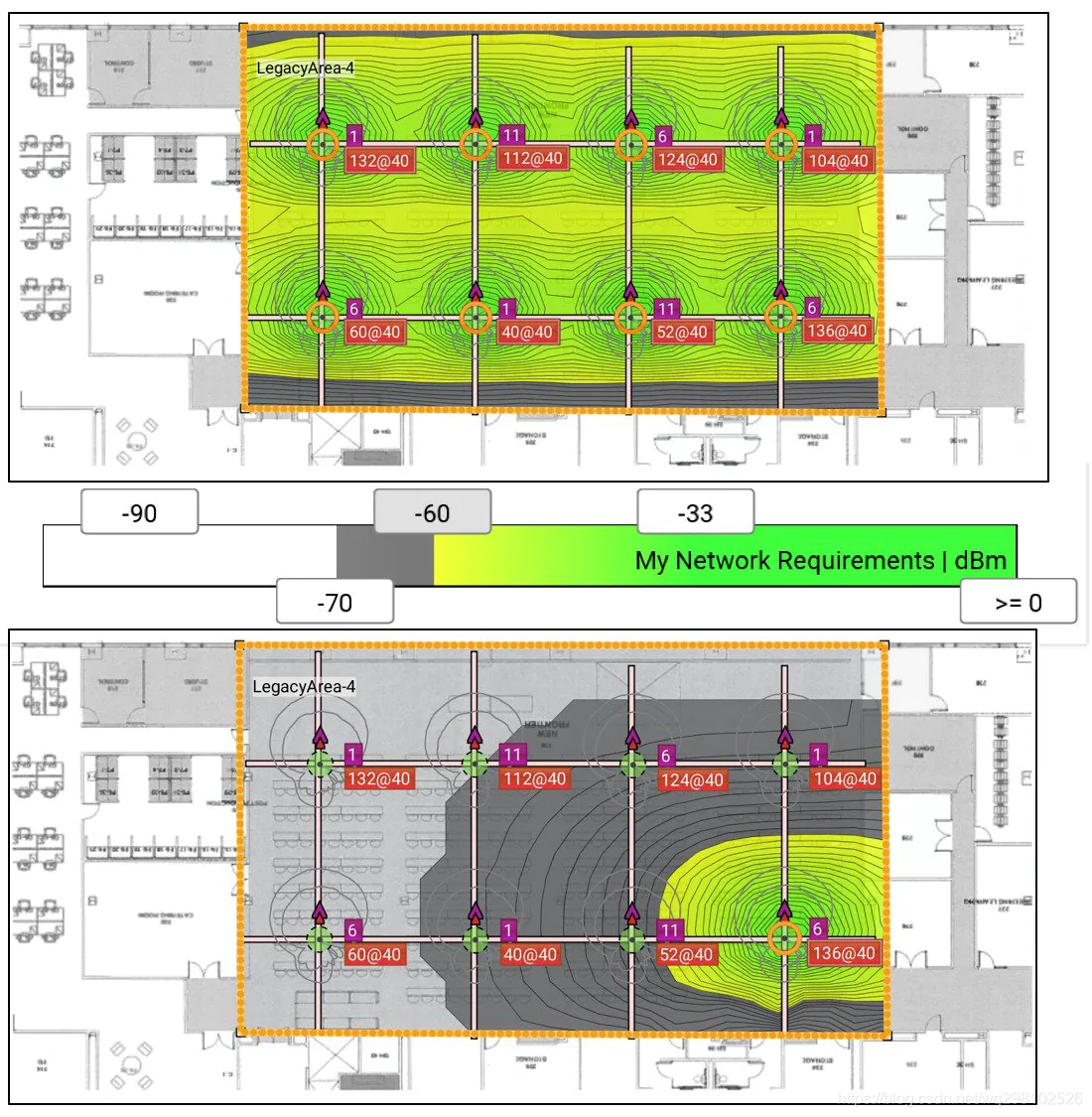

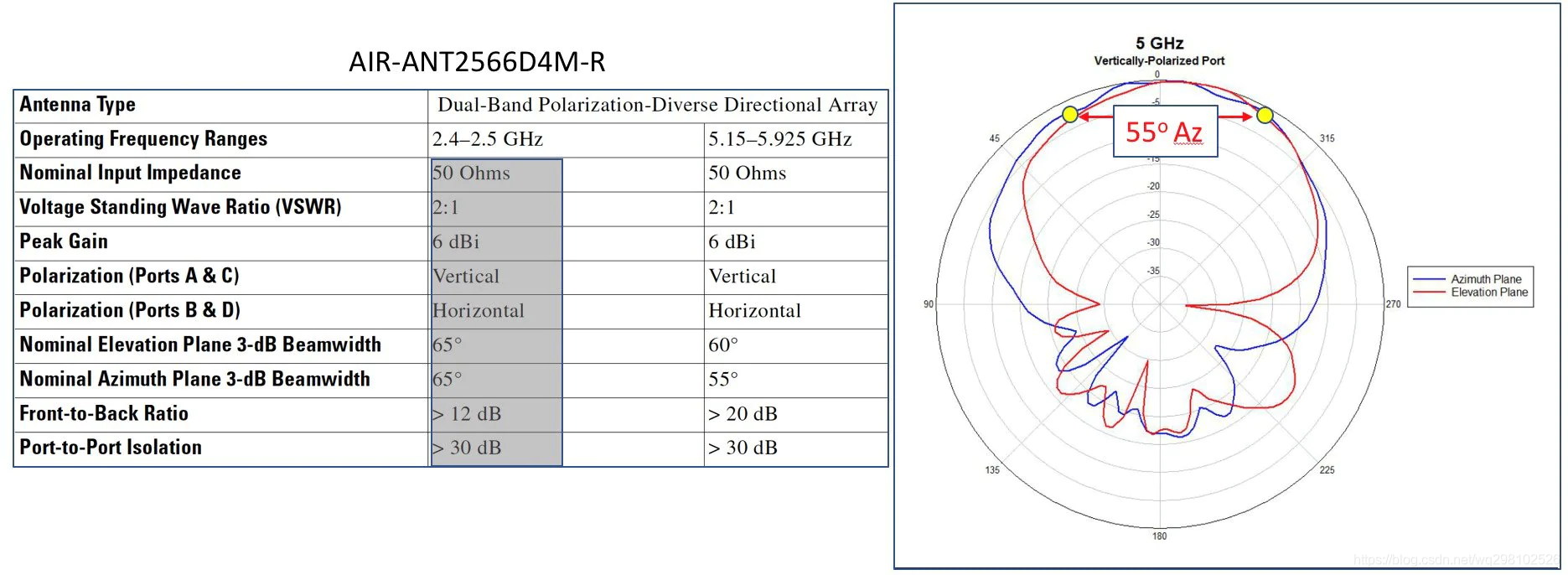

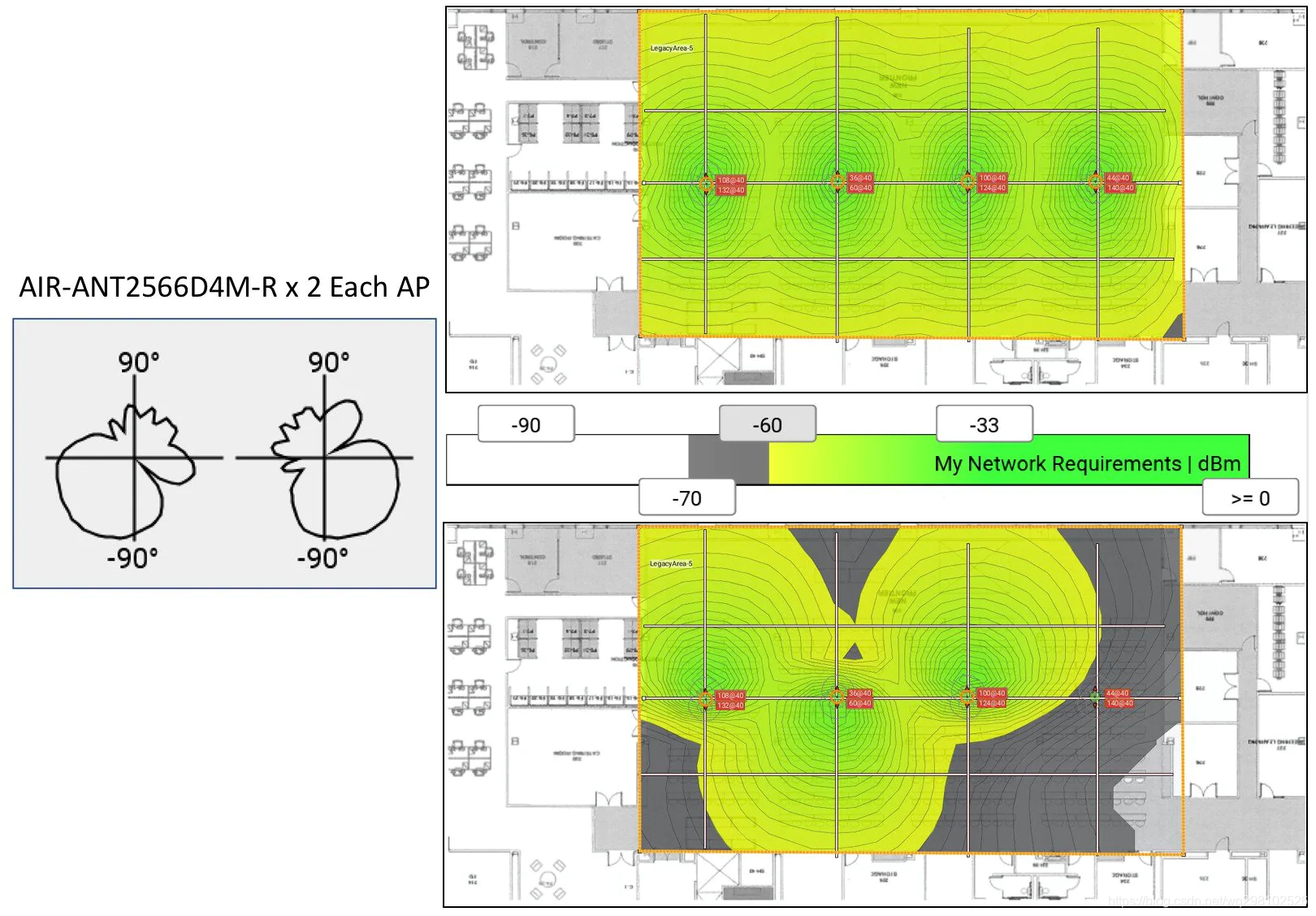

本次设计采用AP3700和AIR-ANT2566D4M-R天线，8个2566天线。将AP3700安装在天线上方时，所有天线均与天花板齐平放置，以利于整齐安装。您可以在图中看到AP位置和在-60处定义的小区边缘下方，允许5 dB的衰减。
设计和实际部署中使用的功率水平为11 dBm，最低强制性数据速率为24 Mbps。在过去的几年中，这种设计一直很好。

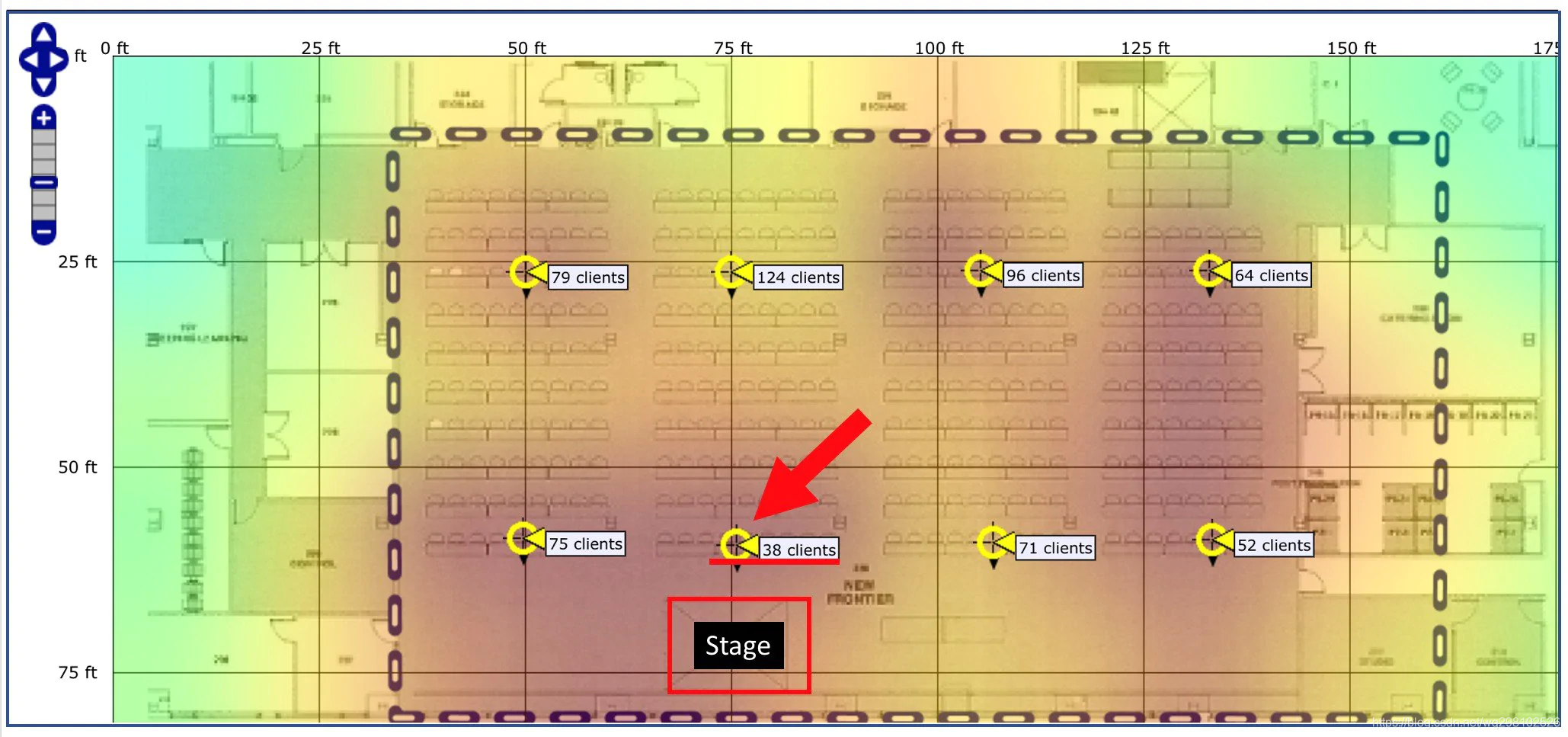

在此过程中，ap没有平均的分配客户端， 左下角的ap仅有38个client。

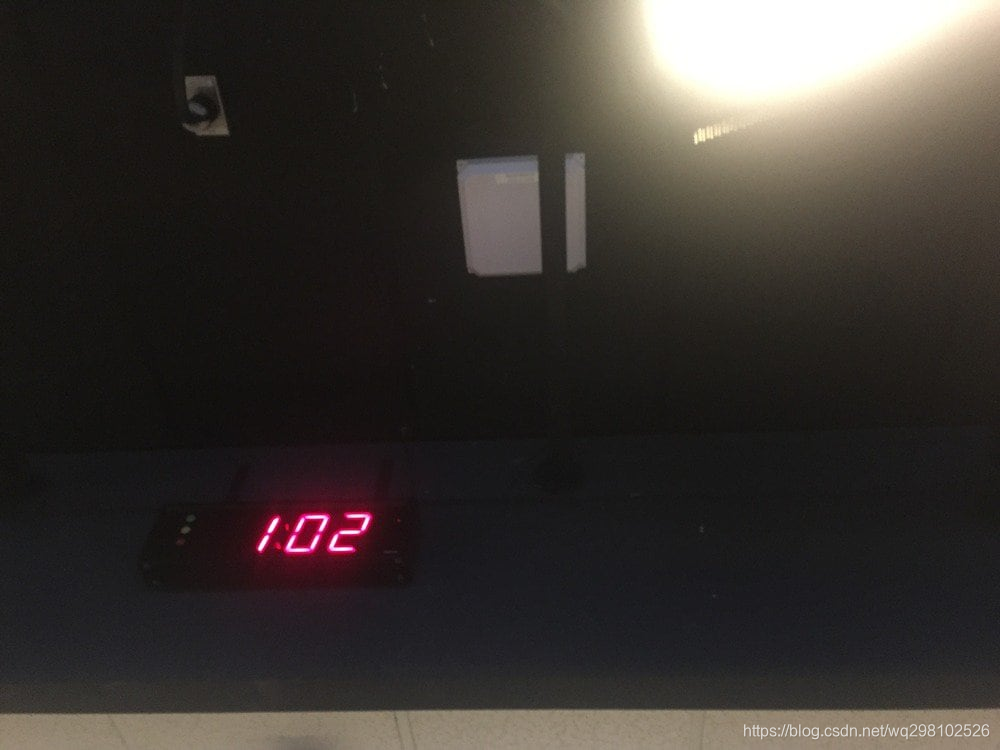

经过查看是ap并没有合适的安装在天花板导致

尽管存在此问题，但没有人报告房间的wifi问题。按照每个ap五十个客户端的设计，如果该房间变成了容量为两倍的临时场景-只要没有耗尽资源（IP地址，DHCP容量，带宽），它们仍然可以使用wi-fi。
它后面的一个（有124个客户）。房间的通话时间性能符合预期-负载下5 GHz的信道利用率保持在40-45％，峰值更高，几个小时内，总共为房间提供了384 GB的空间。
目前-设计正在完善中，将随着AP 3800的升级而重新使用现有的AIR-ANT2566D4M-R天线，并将AP的数量减少到4个（而不是8个）。为此-天线安装将需要不同-天线将背对背安装在房间中央。

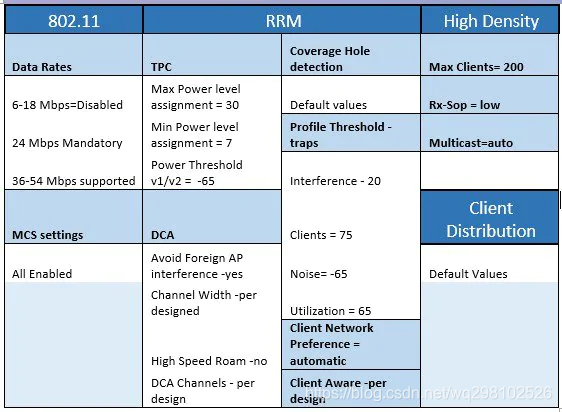

大型培训室配置建议

实例3-大事件/演讲，主题演讲，场地

设计注意事项

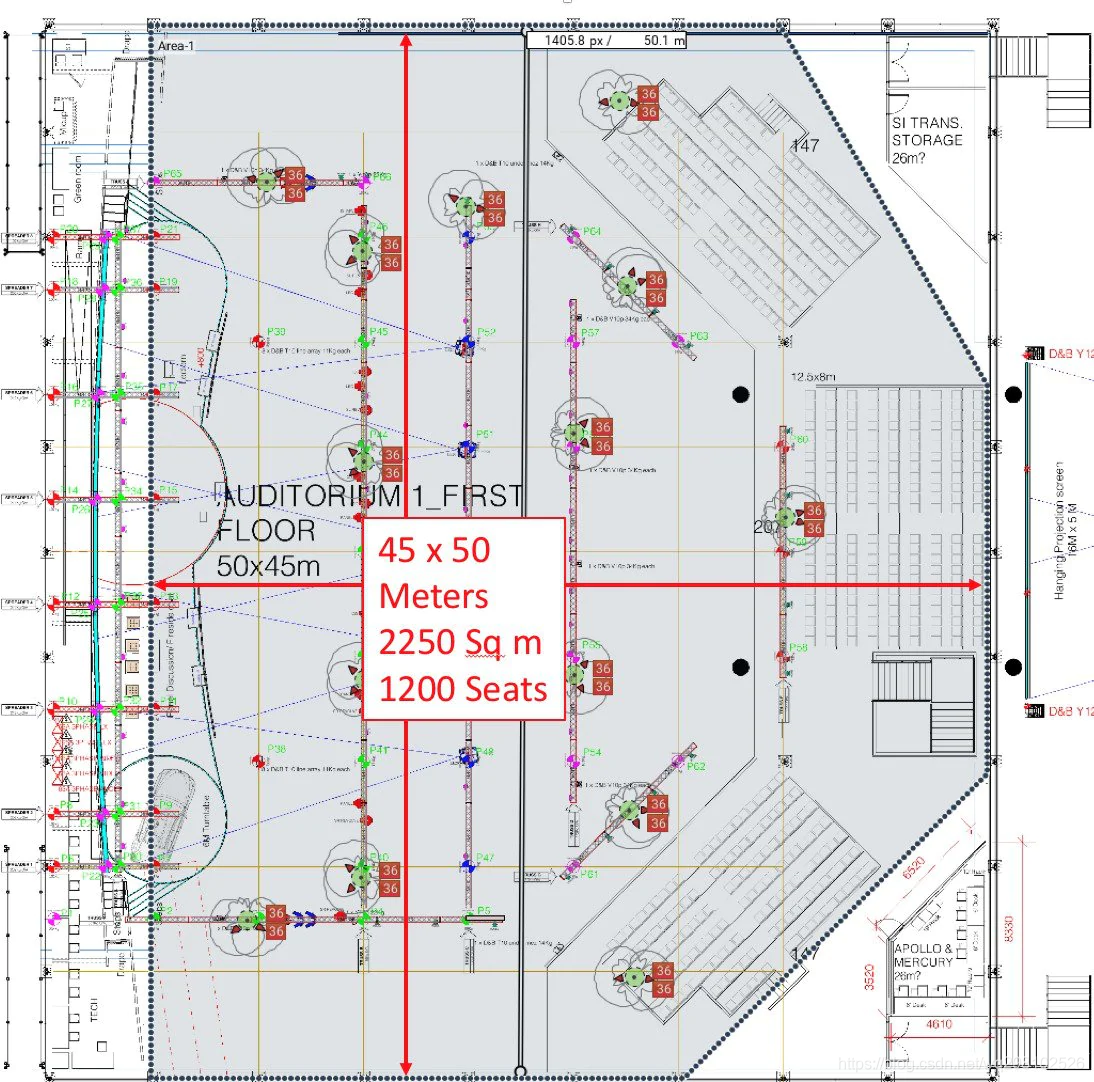

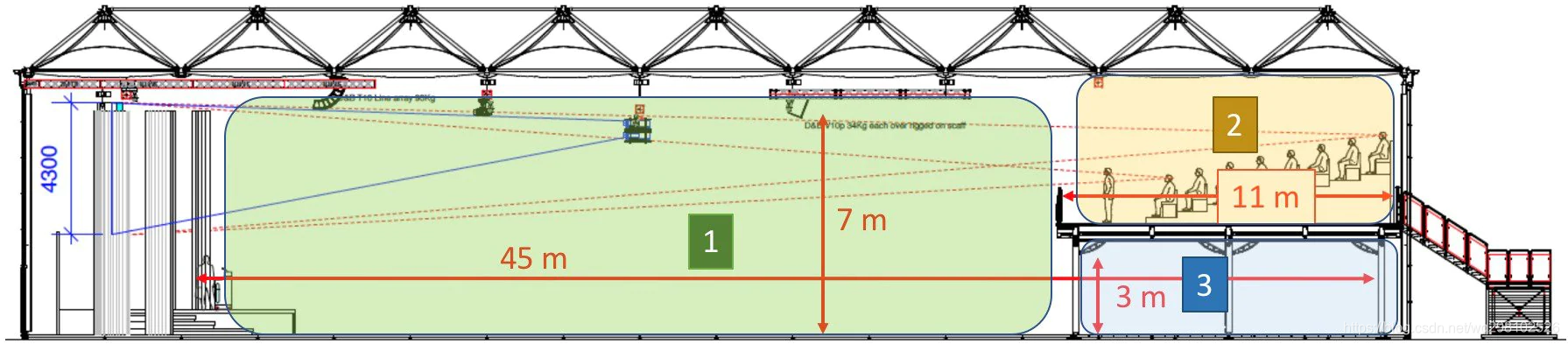

任何设计的第一步都是了解需求，这些需求可以概括为以上内容-大小，多少用户。现在，在礼堂内深入细节-那里有多少个物理上多样化的区域，以及我们将如何解决位置和容量方面的问题。查看礼堂的侧视图-您可以看到基本上有3个不同的覆盖区域。

1.开放区域

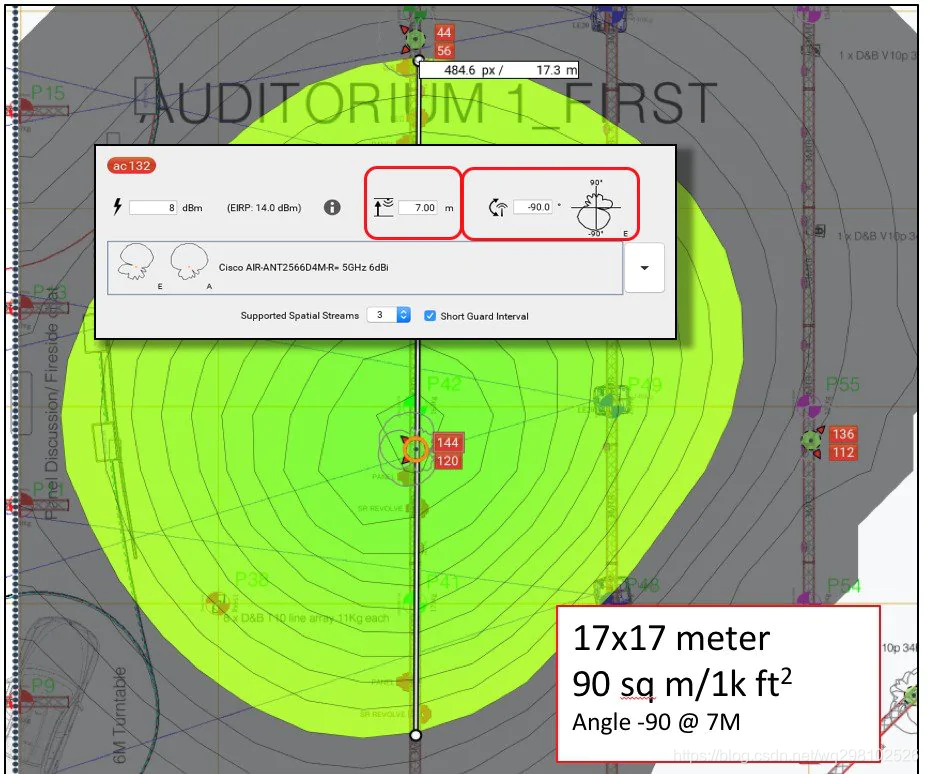

开放式地板，我们将通过直接架空安装的双5 GHz AP和天线来解决-天线倾斜将为-90°或与地板平行。两个天线的方位角和方向会略有偏移，以减少重叠。下面的模型显示了在-55 dBm的地面上的截止值，在7 m处的高度=净1k ft 2单元（92 m sq）。

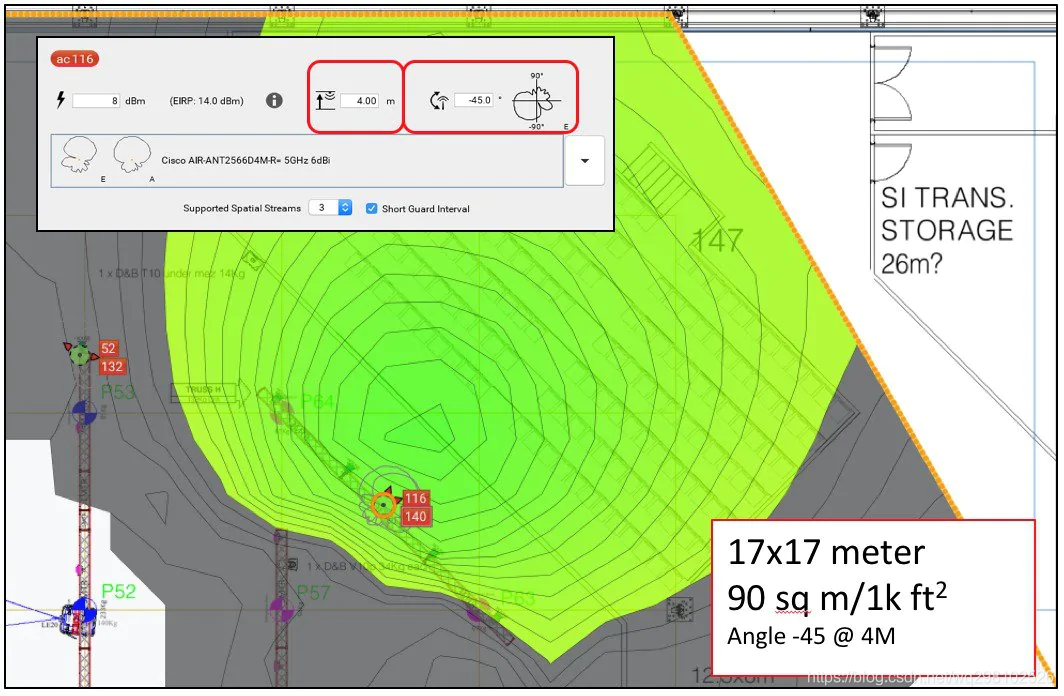

看台区域，没有可用的直接高架安装-要覆盖的座椅仅在AV导轨安装高度以下4米处。为了覆盖座椅，我们将安装到最接近的导轨上-方便地放置在每个部分的前面-并在天线上使用一些下倾角，将能量投射到后面的那些座椅上。您需要谨慎对待角度-即使您可以使用-21，-28和-43度下倾角度创建最出色的覆盖计划-如果在两个角度之间稍有变化，任何人都不可能正确校正所有角度天线的。即使是最认真的安装人员也可能会发现它具有挑战性。

阳台下方的区域。我们不希望过多的可用信号穿透阳台的木头和钢地板-尤其是在增加体育场座位和车身之后。但是，我们会得到一些反射信号。该设计显示了一个AP，该AP在口袋最深的两侧都安装在悬垂下方，但是后来发现，实际上没有安装选项可以让一个AP填充悬垂下方的空隙。有时它也无法以您想要的方式解决。但是到目前为止，剩下的就是这个礼堂周围的所有大厅。在礼堂后面有一些办公室-实际上在阳台下，就在座位上。而且-他们的墙壁很薄。下图显示了AP在底层办公室中的位置以及薄分隔墙另一侧的座位。AP是3800i型号-但是它们的覆盖范围（功率和数据速率）与礼堂内部提供的覆盖范围是平衡的，它们表现出色且充实。

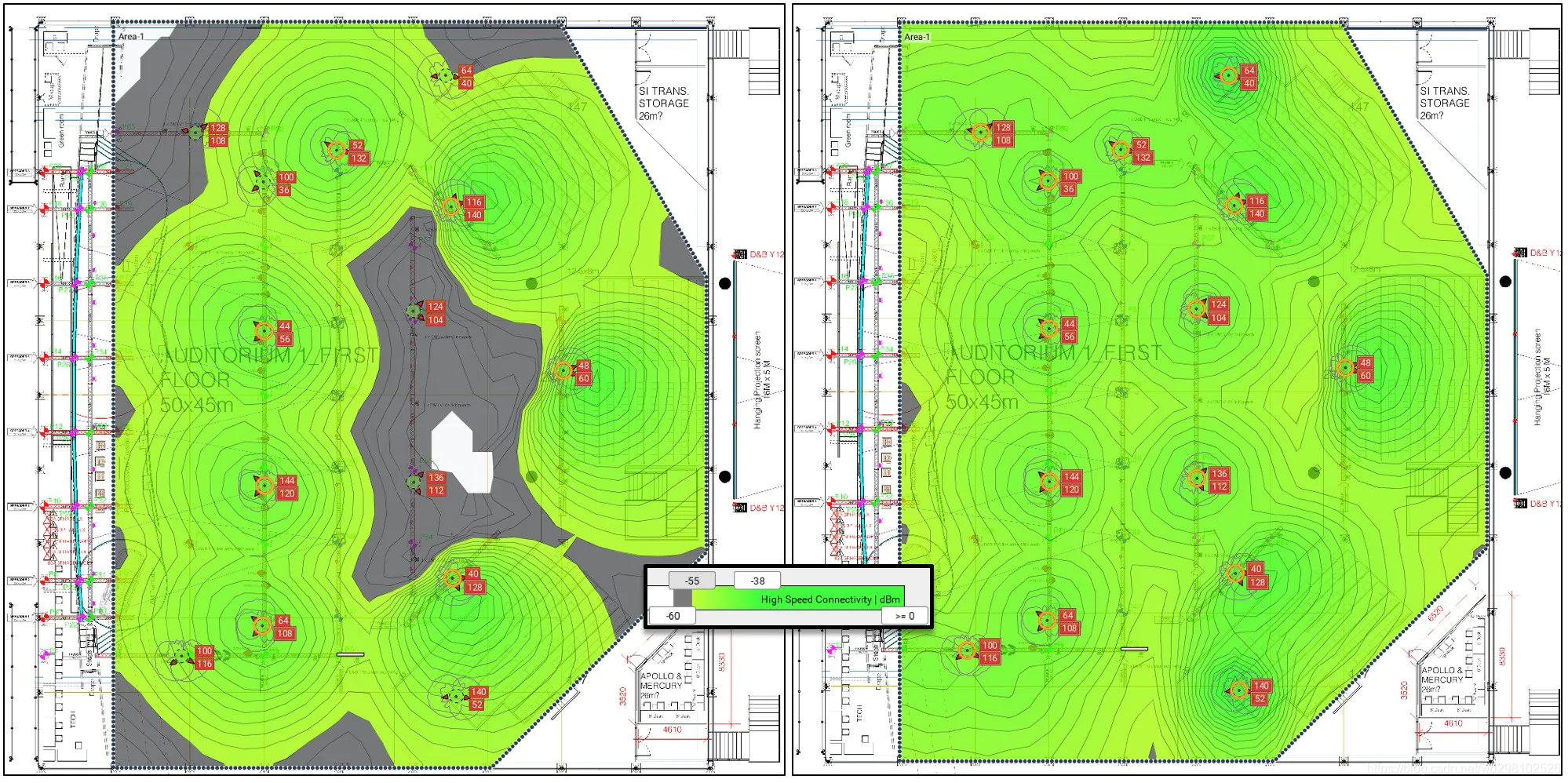

礼堂1的悬空部分计划覆盖范围-在双5 GHz无线电AP上覆盖有重叠小区，可以在图24中看到，右侧是完整覆盖范围-左侧仅启用了一些AP以显示小区的形状。

确定要求后，您便知道要在物理安装站点上进行哪些工作，就可以开始在设计中放置AP。放置位置应尽可能一致。
知道要放置AP的位置和方式之后，要考虑的下一个挑战是使客户使用所有AP的实际问题。由于客户在很大程度上根据自己的规则和对条件的理解（决定与AP的观点不同）来决定是否加入某个AP的标准。客户端如何在这些单元上进行负载平衡和分散？信元没有精确地重叠-因此会创建两个不同的覆盖范围-除非您直接坐在两者之间的中间，否则客户端天线上的两个信号之间会有细微的差异。一些客户端漫游逻辑是众所周知的。例如，当信号降到-70 dBm以下时，Apple会启动漫游。但是-除非电话在2-3人以下，否则这在房间里永远不会发生。802.11v可以而且确实有帮助。

设计调整

由于这种设计实际上超出了可分配给接口的通道数量。当您意识到同一大厅内有很多AP直接相邻，或者在某些情况下在此礼堂结构内执行不同的职责时，此设计会变得更加复杂。同频干扰是容量的杀手。
幸运的是，通过使用思科的邻居发现协议，思科802.11无线产品享有与每个其他无线电接口相关的每个无线电接口的RF距离的RF组负责人的整个系统视图。现在就可以理解，NDP是由所有Cisco AP发送的特殊数据包，它是一条广播消息-记录了AP运行的信道和功率等信息。同一RF组中的所有Cisco AP都会侦听并报告其邻居NDP数据包的RSSI值，这样，我们既知道如何听到其他AP的声音，也知道他们如何听到我们的声音。
首先，使用RRM来分配良好的渠道计划。如果需要，RRM的DCA（动态通道分配）算法将轻松管理通道分配。
DCA具有启动模式-将其视为一种校准模式，该模式允许一组激进的DCA运行来覆盖稳态标准并全力以赴，以最大化单元之间的RF距离并优化信道分配。
DCA最终将缓慢地平衡新网络-但是我们没有时间这样做。在增加或减少AP或显着更改问题时，没有必要或不建议等待DCA。例如，在正常的网络中，将信道带宽从40 MHz更改为80 MHz会使可用信道数量减少一半，这也符合主要变化。为此，必须重新启动DCA。
当所有无线电都启动并稳定时（请等待30分钟左右以便NDP解决），请从RF Group Leader WLC的CLI启动DCA重新启动。RF组负责人是RF组的RRM流程所在并正在运行。可以从GUI中确定RF组负责人WLC ip地址和名称（无线> 802.11a / b> RF分组）。在CLI中，启动以下命令（对于802.11a和802.11b，一次执行一次，仅在802.11b需要时执行一次）虽然）。

Config 802.11a/802.11b channel global DCA restart
这将在100分钟内以10分钟为间隔启动10个DCA周期，暂停所有在稳态操作中支持的阻尼机制，并提高灵敏度。您可以通过发出“显示高级802.11a / 802.11b通道”命令来查看进度，该命令将详细说明剩余的周期和直到完成的时间。

一旦完成，就应该有一个好的渠道解决方案（或者在条件允许的情况下达到最好的解决方案）。接下来，验证结果。如果您拥有Cisco Prime（显示为3.2）并且您的AP已放置在地图上-轻松查看AP操作的关系和所有方面，并且可以在有关AP实际位置的上下文中进行操作。

ap邻居

部署完成后可以从cisco pi看出ap的各种参数，但是我没有。
还有另一种方式
查看邻居相关信息的另一种方法是使用WLCCA工具。该工具可免费下载-是调整网络和揭示其奥秘的有用工具。您可以在此处注册后从Cisco支持社区下载它：无线局域网控制器配置分析器（WLCCA）。
具体使用方法，我会稍后写个文章。

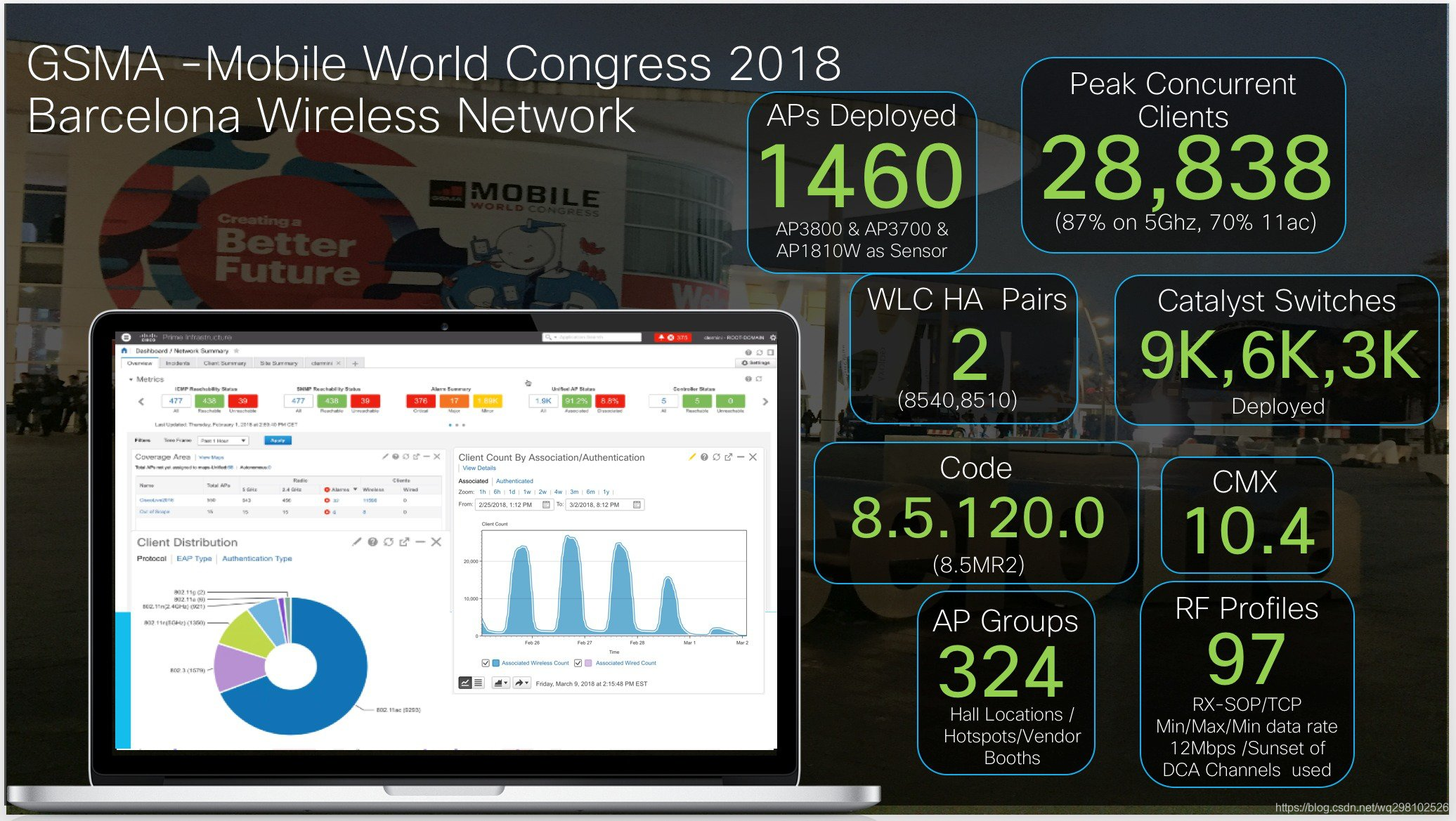

200m x 80 m的大厅中包含140个AP，墙壁和天花板都是金属，地板是难以置信的坚硬混凝土。对于所有意图和目的，这都是-法拉第笼。实际上，所有8个展厅都是高密度设计案例，同时具有多个较小的解决方案和要求。该用例直接来自西班牙的Fira Barcelona，该巴塞罗那在欧洲举办了GSMA的Mobile World Congress活动。每年它吸引超过10万名与会者。

大型场景配置

高密度功能

已经开发了许多功能，这些功能专门用于名称和功能上的高密度领域。。请参阅《高密度体验（HDX）部署指南》。

配置细节

切勿使用任何可能延迟关联的功能（例如负载平衡，频段选择，优化的漫游）必须不惜一切代价避免使用它们，它们的预期用途是用于企业部署而不是HDX。

一般而言，2.4频段根本不合适，最近的大型活动都仅在5GHz上托管服务，由于其不重叠的通道数有限，因此有足够的通道可以进行适当的高容量RF设计。 4个国家/地区），以及2.4 GHz中的大量可能干扰源。加上2.4更长的传播距离和更大的覆盖范围，使得2.4 GHz成为HDX的不佳选择。根据过去的经验，最好只是禁用它，或者创建名称中标有“旧版”且不受场地帮助台支持的单独的SSID。

在绝对需要2.4的极端情况下，请完全禁用11b速率（1,2,5.5,11 mbps）

对于公共场所，SSID通常使用WPA2-PSK进行保护，以避免通过设备的“意外”关联。另外，WPA2-dot1x已用于需要参展商特定支持的场所。这可以提供处理dot1x设置过程所需的支持。为简单起见，PSK是最常用的。

Passpoint –用于大大简化用户体验。巴塞罗那GSMA MWC2018的10％用户通过HS2.0和Passpoint参与。请参阅Fierce Wireless。

必须从控制器避免使用诸如webauth，WEP之类的功能。如果需要启动页面，出于可伸缩性原因，建议使用外部设备来处理网页注入。ISE在这方面做得很好。

启用并建议客户端排除，以避免配置错误的设备对网络造成负面影响。

如果使用WLC代码8.3或8.5，则建议使用自适应FT。请勿使用Direct 802.11r / FT，因为它可能会导致与旧设备的互操作性问题，请使用自适应选项避免这种情况。

必须避免使用802.11w（PMF），因为它可能导致与旧设备的互操作性问题，这通常是由于客户端错误引起的。

应该启用802.11k / v选项，避免使用双频选项。

不要启用多播或广播转发。如果需要mDNS，请尝试使用mDNS代理功能。

如果不使用IPv6转发，请禁用它。

启用TCP MSS选项（对于ipv4，通常为1300，对于IPv6，通常为1250），以优化数据平面IP重组。

禁用Aironet扩展。

出于安全原因，建议在WLAN上启用DHCP必需选项。

不要增加空闲超时，因为它会对网络边缘的AP产生负面影响（例如，当客户离开场地时）。

请勿在WLAN中启用Wifi直接过滤，目前这将阻止某些Android版本。

对等阻止模式的使用，是一些客户为了避免客户端对客户端攻击而采取的措施。如果不需要客户端到客户端的通信是很好的（例如，它将中断同一网络上关联的两个客户端之间的语音呼叫）。

覆盖孔检测已禁用。

启用Cleanair，如果存在影响非Wi-Fi干扰的情况，则进行监视以进行标记并采取纠正措施

禁用WLAN AAA计费临时功能，以减少总体负载（在代码8.2或更高版本中实际上并不需要这样做）。

广播密钥轮换设置为24h，以避免客户端缺陷。

GARP转发已禁用。

“移动性”组仅限于为MWC共享一个公共RF空间的WLC，我们有两个单独的场馆位置，无需在它们之间漫游。

安全

禁用通过无线进行管理。

SNMPv2未使用，或者如果陷阱需要，则为IP地址只读

CPU acl设置为阻止客户端子网。

删除默认的SNMP社区和用户。
