W25QXX使用教程

article/2025/11/7 11:39:50

W25QXX是华邦公司生产的一块FLASH储存芯片

那W25Q256为例：驱动方式：单路双路四路SPI、QSPI；
擦写周期：10W次
支持电压：2.7~3.6V
频率：单路最大104Mhz、双路208Mhz、四路416Mhz
容量：容量为32M字节；

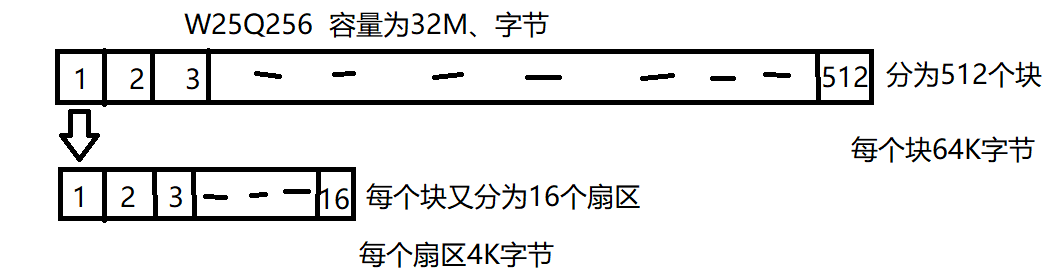

它将32M的容量分为512个块(Block)，那么每个块的容量就是64K字节；
每个块又分为16个扇区(Sector),每个扇区4K个字节；
在这里插入图片描述

那我们需要给W25Q256开辟一个至少4K的缓存区，这样对SRAM要求较高，芯片必须有4K以上的SRAM才能很好的操作，因为它的写操作需要先计算出它的扇区，把这个扇区的内容全部读出来，存放到芯片的SRAM里面进行修改，然后在一次性吧内容写入芯片。

引脚排列

在这里插入图片描述

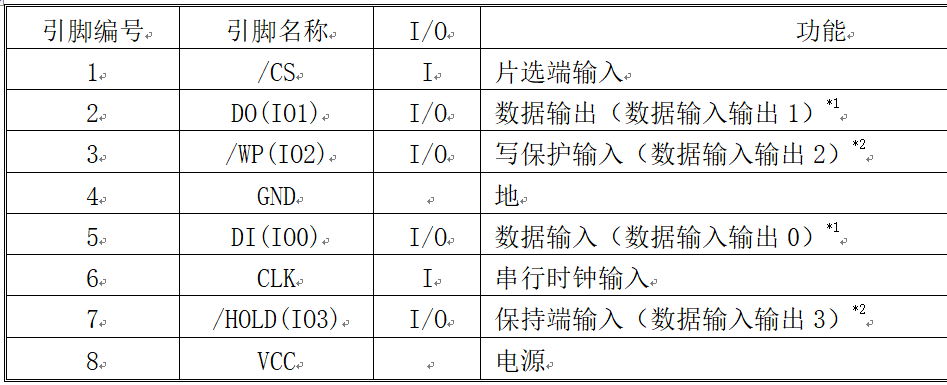

引脚描述

在这里插入图片描述

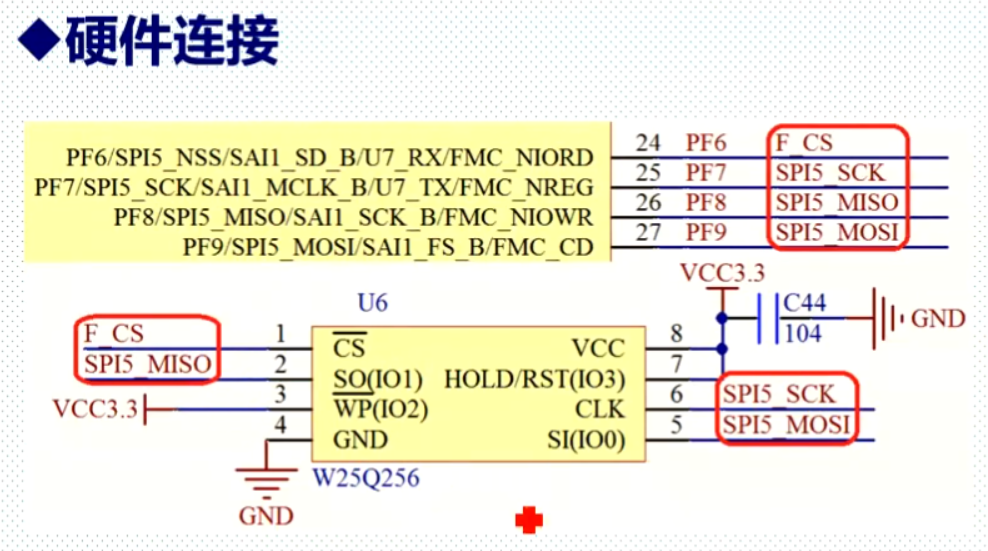

硬件连接

在这里插入图片描述
操作指令：
在这里插入图片描述
w25qxx.h

#ifndef __W25QXX_H
#define __W25QXX_H
#include "sys.h"// 	//W25X系列/Q系列芯片列表
//W25Q80  ID  0XEF13
//W25Q16  ID  0XEF14
//W25Q32  ID  0XEF15
//W25Q64  ID  0XEF16
//W25Q128 ID  0XEF17
//W25Q256 ID  0XEF18
#define W25Q80 	0XEF13
#define W25Q16 	0XEF14
#define W25Q32 	0XEF15
#define W25Q64 	0XEF16
#define W25Q128	0XEF17
#define W25Q256 0XEF18extern u16 W25QXX_TYPE;					//定义W25QXX芯片型号		   #define	W25QXX_CS 		PFout(6)  		//W25QXX的片选信号//
//指令表
#define W25X_WriteEnable		0x06
#define W25X_WriteDisable		0x04
#define W25X_ReadStatusReg1		0x05
#define W25X_ReadStatusReg2		0x35
#define W25X_ReadStatusReg3		0x15
#define W25X_WriteStatusReg1    0x01
#define W25X_WriteStatusReg2    0x31
#define W25X_WriteStatusReg3    0x11
#define W25X_ReadData			0x03
#define W25X_FastReadData		0x0B
#define W25X_FastReadDual		0x3B
#define W25X_PageProgram		0x02
#define W25X_BlockErase			0xD8
#define W25X_SectorErase		0x20
#define W25X_ChipErase			0xC7
#define W25X_PowerDown			0xB9
#define W25X_ReleasePowerDown	0xAB
#define W25X_DeviceID			0xAB
#define W25X_ManufactDeviceID	0x90
#define W25X_JedecDeviceID		0x9F
#define W25X_Enable4ByteAddr    0xB7
#define W25X_Exit4ByteAddr      0xE9void W25QXX_Init(void);
u16  W25QXX_ReadID(void);  	    		//读取FLASH ID
u8 W25QXX_ReadSR(u8 regno);             //读取状态寄存器
void W25QXX_4ByteAddr_Enable(void);     //使能4字节地址模式
void W25QXX_Write_SR(u8 regno,u8 sr);   //写状态寄存器
void W25QXX_Write_Enable(void);  		//写使能
void W25QXX_Write_Disable(void);		//写保护
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);
void W25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead);   //读取flash
void W25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);//写入flash
void W25QXX_Erase_Chip(void);    	  	//整片擦除
void W25QXX_Erase_Sector(u32 Dst_Addr);	//扇区擦除
void W25QXX_Wait_Busy(void);           	//等待空闲
void W25QXX_PowerDown(void);        	//进入掉电模式
void W25QXX_WAKEUP(void);				//唤醒#endif

w25qxx.c

#include "w25qxx.h"
#include "spi.h"
#include "delay.h"
#include "usart.h"
#include "stm32f4xx_hal_gpio.h"// 	u16 W25QXX_TYPE=W25Q256;	//默认是W25Q256//4Kbytes为一个Sector
//16个扇区为1个Block
//W25Q256
//容量为32M字节,共有512个Block,8192个Sector //初始化SPI FLASH的IO口
void W25QXX_Init(void)
{ u8 temp;GPIO_InitTypeDef GPIO_Initure;__HAL_RCC_GPIOF_CLK_ENABLE();           //使能GPIOF时钟//PF6GPIO_Initure.Pin=GPIO_PIN_6;            //PF6GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP;  //推挽输出GPIO_Initure.Pull=GPIO_PULLUP;          //上拉GPIO_Initure.Speed=GPIO_SPEED_FAST;     //快速         HAL_GPIO_Init(GPIOF,&GPIO_Initure);     //初始化W25QXX_CS=1;			                //SPI FLASH不选中SPI5_Init();		   			        //初始化SPISPI5_SetSpeed(SPI_BAUDRATEPRESCALER_2); //设置为45M时钟,高速模式W25QXX_TYPE=W25QXX_ReadID();	        //读取FLASH ID.if(W25QXX_TYPE==W25Q256)                //SPI FLASH为W25Q256{temp=W25QXX_ReadSR(3);              //读取状态寄存器3，判断地址模式if((temp&0X01)==0)			        //如果不是4字节地址模式,则进入4字节地址模式{W25QXX_CS=0; 			        //选中SPI5_ReadWriteByte(W25X_Enable4ByteAddr);//发送进入4字节地址模式指令   W25QXX_CS=1;       		        //取消片选   }}
}  //读取W25QXX的状态寄存器，W25QXX一共有3个状态寄存器
//状态寄存器1：
//BIT7  6   5   4   3   2   1   0
//SPR   RV  TB BP2 BP1 BP0 WEL BUSY
//SPR:默认0,状态寄存器保护位,配合WP使用
//TB,BP2,BP1,BP0:FLASH区域写保护设置
//WEL:写使能锁定
//BUSY:忙标记位(1,忙;0,空闲)
//默认:0x00
//状态寄存器2：
//BIT7  6   5   4   3   2   1   0
//SUS   CMP LB3 LB2 LB1 (R) QE  SRP1
//状态寄存器3：
//BIT7      6    5    4   3   2   1   0
//HOLD/RST  DRV1 DRV0 (R) (R) WPS ADP ADS
//regno:状态寄存器号，范:1~3
//返回值:状态寄存器值
u8 W25QXX_ReadSR(u8 regno)
{  u8 byte=0,command=0; switch(regno){case 1:command=W25X_ReadStatusReg1;    //读状态寄存器1指令break;case 2:command=W25X_ReadStatusReg2;    //读状态寄存器2指令break;case 3:command=W25X_ReadStatusReg3;    //读状态寄存器3指令break;default:command=W25X_ReadStatusReg1;    break;}    W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(command);            //发送读取状态寄存器命令    byte=SPI5_ReadWriteByte(0Xff);          //读取一个字节  W25QXX_CS=1;                            //取消片选     return byte;
}
//写W25QXX状态寄存器
void W25QXX_Write_SR(u8 regno,u8 sr)
{   u8 command=0;switch(regno){case 1:command=W25X_WriteStatusReg1;    //写状态寄存器1指令break;case 2:command=W25X_WriteStatusReg2;    //写状态寄存器2指令break;case 3:command=W25X_WriteStatusReg3;    //写状态寄存器3指令break;default:command=W25X_WriteStatusReg1;    break;}   W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(command);            //发送写取状态寄存器命令    SPI5_ReadWriteByte(sr);                 //写入一个字节  W25QXX_CS=1;                            //取消片选
}
//W25QXX写使能
//将WEL置位
void W25QXX_Write_Enable(void)
{W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_WriteEnable);   //发送写使能  W25QXX_CS=1;                            //取消片选
}
//W25QXX写禁止
//将WEL清零
void W25QXX_Write_Disable(void)
{  W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_WriteDisable);  //发送写禁止指令    W25QXX_CS=1;                            //取消片选
} //读取芯片ID
//返回值如下:
//0XEF13,表示芯片型号为W25Q80
//0XEF14,表示芯片型号为W25Q16
//0XEF15,表示芯片型号为W25Q32
//0XEF16,表示芯片型号为W25Q64
//0XEF17,表示芯片型号为W25Q128
//0XEF18,表示芯片型号为W25Q256
u16 W25QXX_ReadID(void)
{u16 Temp = 0;	  W25QXX_CS=0;				    SPI5_ReadWriteByte(0x90);//发送读取ID命令	    SPI5_ReadWriteByte(0x00); 	    SPI5_ReadWriteByte(0x00); 	    SPI5_ReadWriteByte(0x00); 	 			   Temp|=SPI5_ReadWriteByte(0xFF)<<8;  Temp|=SPI5_ReadWriteByte(0xFF);	 W25QXX_CS=1;				    return Temp;
}
//读取SPI FLASH
//在指定地址开始读取指定长度的数据
//pBuffer:数据存储区
//ReadAddr:开始读取的地址(24bit)
//NumByteToRead:要读取的字节数(最大65535)
void W25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead)
{ u16 i;   										    W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_ReadData);      //发送读取命令  if(W25QXX_TYPE==W25Q256)                //如果是W25Q256的话地址为4字节的，要发送最高8位{SPI5_ReadWriteByte((u8)((ReadAddr)>>24));    }SPI5_ReadWriteByte((u8)((ReadAddr)>>16));   //发送24bit地址    SPI5_ReadWriteByte((u8)((ReadAddr)>>8));   SPI5_ReadWriteByte((u8)ReadAddr);   for(i=0;i<NumByteToRead;i++){ pBuffer[i]=SPI5_ReadWriteByte(0XFF);    //循环读数  }W25QXX_CS=1;
}
//SPI在一页(0~65535)内写入少于256个字节的数据
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
void W25QXX_Write_Page(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{u16 i;  W25QXX_Write_Enable();                  //SET WEL W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_PageProgram);   //发送写页命令   if(W25QXX_TYPE==W25Q256)                //如果是W25Q256的话地址为4字节的，要发送最高8位{SPI5_ReadWriteByte((u8)((WriteAddr)>>24)); }SPI5_ReadWriteByte((u8)((WriteAddr)>>16)); //发送24bit地址    SPI5_ReadWriteByte((u8)((WriteAddr)>>8));   SPI5_ReadWriteByte((u8)WriteAddr);   for(i=0;i<NumByteToWrite;i++)SPI5_ReadWriteByte(pBuffer[i]);//循环写数  W25QXX_CS=1;                            //取消片选 W25QXX_Wait_Busy();					   //等待写入结束
}
//无检验写SPI FLASH
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{ 			 		 u16 pageremain;	   pageremain=256-WriteAddr%256; //单页剩余的字节数		 	    if(NumByteToWrite<=pageremain)pageremain=NumByteToWrite;//不大于256个字节while(1){	   W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);if(NumByteToWrite==pageremain)break;//写入结束了else //NumByteToWrite>pageremain{pBuffer+=pageremain;WriteAddr+=pageremain;	NumByteToWrite-=pageremain;			  //减去已经写入了的字节数if(NumByteToWrite>256)pageremain=256; //一次可以写入256个字节else pageremain=NumByteToWrite; 	  //不够256个字节了}};
}
//写SPI FLASH
//在指定地址开始写入指定长度的数据
//该函数带擦除操作!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
u8 W25QXX_BUFFER[4096];
void W25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{ u32 secpos;u16 secoff;u16 secremain;	   u16 i;    u8 * W25QXX_BUF;	  W25QXX_BUF=W25QXX_BUFFER;	     secpos=WriteAddr/4096;//扇区地址  secoff=WriteAddr%4096;//在扇区内的偏移secremain=4096-secoff;//扇区剩余空间大小   //printf("ad:%X,nb:%X\r\n",WriteAddr,NumByteToWrite);//测试用if(NumByteToWrite<=secremain)secremain=NumByteToWrite;//不大于4096个字节while(1) {	W25QXX_Read(W25QXX_BUF,secpos*4096,4096);//读出整个扇区的内容for(i=0;i<secremain;i++)//校验数据{if(W25QXX_BUF[secoff+i]!=0XFF)break;//需要擦除  	  }if(i<secremain)//需要擦除{W25QXX_Erase_Sector(secpos);//擦除这个扇区for(i=0;i<secremain;i++)	   //复制{W25QXX_BUF[i+secoff]=pBuffer[i];	  }W25QXX_Write_NoCheck(W25QXX_BUF,secpos*4096,4096);//写入整个扇区  }else W25QXX_Write_NoCheck(pBuffer,WriteAddr,secremain);//写已经擦除了的,直接写入扇区剩余区间. 				   if(NumByteToWrite==secremain)break;//写入结束了else//写入未结束{secpos++;//扇区地址增1secoff=0;//偏移位置为0 	 pBuffer+=secremain;  //指针偏移WriteAddr+=secremain;//写地址偏移	   NumByteToWrite-=secremain;				//字节数递减if(NumByteToWrite>4096)secremain=4096;	//下一个扇区还是写不完else secremain=NumByteToWrite;			//下一个扇区可以写完了}	 };
}
//擦除整个芯片
//等待时间超长...
void W25QXX_Erase_Chip(void)
{                                   W25QXX_Write_Enable();                  //SET WEL W25QXX_Wait_Busy();   W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_ChipErase);        //发送片擦除命令  W25QXX_CS=1;                            //取消片选     	      W25QXX_Wait_Busy();   				   //等待芯片擦除结束
}
//擦除一个扇区
//Dst_Addr:扇区地址 根据实际容量设置
//擦除一个扇区的最少时间:150ms
void W25QXX_Erase_Sector(u32 Dst_Addr)
{  //监视falsh擦除情况,测试用   //printf("fe:%x\r\n",Dst_Addr);	  Dst_Addr*=4096;W25QXX_Write_Enable();                  //SET WEL 	 W25QXX_Wait_Busy();   W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_SectorErase);   //发送扇区擦除指令 if(W25QXX_TYPE==W25Q256)                //如果是W25Q256的话地址为4字节的，要发送最高8位{SPI5_ReadWriteByte((u8)((Dst_Addr)>>24)); }SPI5_ReadWriteByte((u8)((Dst_Addr)>>16));  //发送24bit地址    SPI5_ReadWriteByte((u8)((Dst_Addr)>>8));   SPI5_ReadWriteByte((u8)Dst_Addr);  W25QXX_CS=1;                            //取消片选     	      W25QXX_Wait_Busy();   				    //等待擦除完成
}
//等待空闲
void W25QXX_Wait_Busy(void)
{   while((W25QXX_ReadSR(1)&0x01)==0x01);   // 等待BUSY位清空
}
//进入掉电模式
void W25QXX_PowerDown(void)
{ W25QXX_CS=0;                            //使能器件   SPI5_ReadWriteByte(W25X_PowerDown);     //发送掉电命令  W25QXX_CS=1;                            //取消片选     	      delay_us(3);                            //等待TPD
}
//唤醒
void W25QXX_WAKEUP(void)
{  W25QXX_CS=0;                                //使能器件   SPI5_ReadWriteByte(W25X_ReleasePowerDown);  //  send W25X_PowerDown command 0xAB    W25QXX_CS=1;                                //取消片选     	      delay_us(3);                                //等待TRES1
}

W25QXX_Write函数思路

  1. 每个扇区（sector）是4K，也就是4096个地址

  2. 在写任何一个地址之前，如果该地址的值不是0xFF，必须先擦除对应的扇区（sector），然后再写。

  3. 最大支持写操作的单元是page（页）一个扇区4K字节

  4. 根据要写的起始地址，确定要写的起始区域的扇区（Sector）号以及在起始扇区（Sector）中的偏移量。

  5. 根据要写的起始地址和字节数，确定要写的数据是否跨扇区（Sector）。

  6. 确定好要操作的扇区（Sector）以及扇区（Sector）的地址范围。

  7. 对每个扇区（Sector），先遍历要写的地址区域保存的数据是不是0xff，如果都是，就不用擦除。如果有不是0xff的区域，先读出里面的数据，保存在缓存W25QXX_BUFFER，然后擦除里面的内容。然后把这个sector要操作的数据，写到缓存。最后一次性吧缓存W25QXX_BUFFER的数据写到这个对应的扇区（Sector）。

main.c

//要写入到W25Q256的字符串数组
const u8 TEXT_Buffer[]={"Apollo STM32F4 SPI TEST"};
#define SIZE sizeof(TEXT_Buffer)	 int main(void)
{     u8 key;u16 i=0;u8 datatemp[SIZE];u32 FLASH_SIZE;Stm32_Clock_Init(360,25,2,8);//设置时钟,180Mhzdelay_init(180);			//初始化延时函数 uart_init(90,115200);		//初始化串口波特率为115200usmart_dev.init(90);		//初始化USMARTLED_Init();					//初始化与LED连接的硬件接口SDRAM_Init();				//初始化SDRAM LCD_Init();					//初始化LCD	KEY_Init(); 				//按键初始化 W25QXX_Init();				//W25QXX初始化POINT_COLOR=RED;LCD_ShowString(30,50,200,16,16,"Apollo STM32F4/F7"); LCD_ShowString(30,70,200,16,16,"SPI TEST");	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");LCD_ShowString(30,110,200,16,16,"2021/01/24");	 		LCD_ShowString(30,130,200,16,16,"KEY1:Write  KEY0:Read");	//显示提示信息		while(W25QXX_ReadID()!=W25Q256)								//检测不到W25Q256{LCD_ShowString(30,150,200,16,16,"W25Q256 Check Failed!");delay_ms(500);LCD_ShowString(30,150,200,16,16,"Please Check!        ");delay_ms(500);LED0=!LED0;		//DS0闪烁}LCD_ShowString(30,150,200,16,16,"W25Q256 Ready!"); FLASH_SIZE=32*1024*1024;	//FLASH 大小为32M字节POINT_COLOR=BLUE;			//设置字体为蓝色	  while(1){key=KEY_Scan(0);if(key==KEY1_PRES)//KEY1按下,写入W25Q256{LCD_Fill(0,170,239,319,WHITE);//清除半屏    LCD_ShowString(30,170,200,16,16,"Start Write W25Q256....");W25QXX_Write((u8*)TEXT_Buffer,FLASH_SIZE-100,SIZE);		//从倒数第100个地址处开始,写入SIZE长度的数据LCD_ShowString(30,170,200,16,16,"W25Q256 Write Finished!");	//提示传送完成}if(key==KEY0_PRES)//KEY0按下,读取字符串并显示{LCD_ShowString(30,170,200,16,16,"Start Read W25Q256.... ");W25QXX_Read(datatemp,FLASH_SIZE-100,SIZE);					//从倒数第100个地址处开始,读出SIZE个字节LCD_ShowString(30,170,200,16,16,"The Data Readed Is:   ");	//提示传送完成LCD_ShowString(30,190,200,16,16,datatemp);					//显示读到的字符串} i++;delay_ms(10);if(i==20){LED0=!LED0;//提示系统正在运行	i=0;}		   }
}
