W25Q32芯片是一个可以通过SPI（串行外围设备接口）操作的flash存储器，这篇文章备忘和总结一下英文版数据手册的一些解读。有关时序及具体用STC单片机编写程序的内容等下一篇文章。

一、芯片引脚功能

我买的是8引脚、SOIC封装的芯片，如图1-1。
图1-1

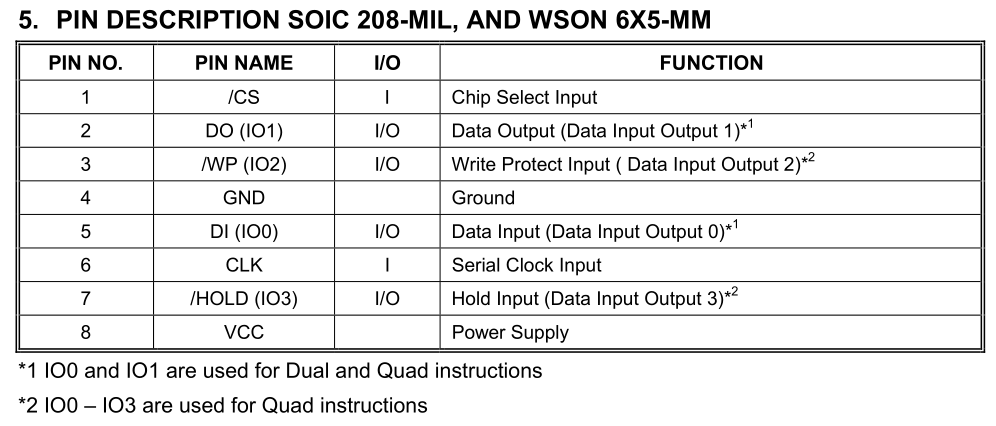

引脚功能表，见下图1-2。
图1-2

由上面两张图可以看出，重要的引脚有：片选信号 （/CS），串行时钟输入信号 （CLK），写保护引脚 （/WP）, /HOLD引脚。其中引脚号为2,3,5,7的，这四个引脚有复用的功能。下面给出手册的截图并分析。

1、片选信号（/CS）

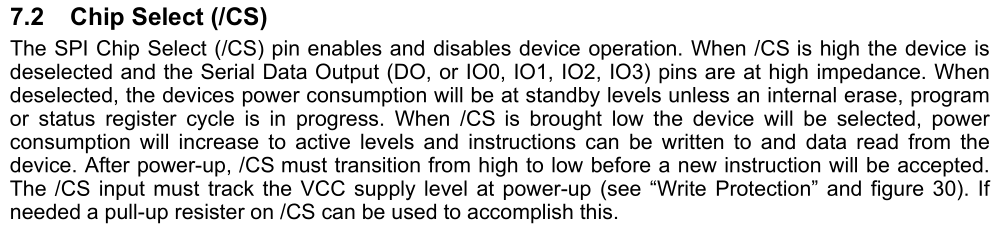

英文手册截图如下图1-3。
图1-3

/CS = 1时，该芯片设备不被选中，4个数据引脚为高阻态，此时设备功耗在临界水平。

/CS = 0时，芯片被选中，可以对芯片读写，在读写指令之前，片选信号要从高电平变为低电平。

2、写保护引脚（/WP）

英文手册截图如下图1-4。
图1-4

写保护信号有效的时候，芯片可以在硬件上保护起来，此时无法给芯片写入数据。该引脚有复用功能，由状态寄存器控制，通过配置寄存器，该引脚可以作为数据引脚，此时就失去了写保护的功能。（具体寄存器这块看后面）。

3、/HOLD引脚

英文手册截图如下图1-5。
图1-5

该引脚接收到低电平时，且 /CS=0，数据引脚为高阻态，芯片可以屏蔽总线的数据和时钟信号，当引脚为高电平时，可以继续恢复对芯片的操作，适用于多设备SPI控制，分时使用。这个引脚的意义是引进了3种设备情况：设备不被选中，被选中但不工作，被选中且工作；没有这个引脚功能时，芯片只有两种情况：不被选中，选中且工作。

该引脚通过控制寄存器可以有复用功能，作为数据引脚。

4、数据引脚

观察图1-2，注意到表格下面还有两行注释，关于数据引脚，涉及到SPI Flash的不同的工作模式，参考下面的有关工作模式这块的内容。

二、 工作模式

SPI Flash有三种工作模式：Standard SPI，Dual SPI，Quad SPI。这三种模式的区别在于数据引脚的数量和功能不一样。

Standard SPI

标准SPI，也就是我们常说的四线：片选 （/CS）,时钟 （CLK），输入数据 （DI），输出数据 （DO）。另外配有写保护 （/WP） 和维持 （/HOLD） 功能。

Dual SPI

这种工作模式就是对标准SPI进行了改进，将DO，DI改成IO1和IO2，变成了双向IO口，这样一个时钟周期可以读写2位数据。写保护（/WP）和维持（/HOLD）功能仍然保留。

Quad SPI

这种工作模式是对Dual SPI模式进行改进，就是上面讲的，将写保护 （/WP） 和维持 （/HOLD） 引脚复用为IO口，标记为IO3，IO4，这样总共就是四个IO口，数据传送速度更快。

手册原文

到这里，回头看图1-2应该就可以理解了，下面我把手册原文的一部分表述内容截图。

三、 电路板接线图

我淘宝买了一个模块，不过他直接把 /WP 和 /HOLD引脚接VCC了，应该只能用标准SPI的模式了，我把淘宝的原理图截出来，他上面就多了滤波电容和电源指示灯。其他两种模式，等我完全掌握了这个芯片，自己画电路板再写出来吧。

四、结尾

目前就看到这里，总结一下，看英文手册还是需要比较多的词汇量以及专业英文术语的积累，慢慢来吧，不懂就查。有关文档需要的话私信我，我发过来，上传好像需要VIP下载。

关于芯片寄存器和指令，存储器的具体知识点，单片机程序的编写，等下一次文章吧。不过关于模拟SPI时序的相关内容可以先学习一下。由于是全英文资料，解释不当，有误的地方请读者批评指正，留言交流。
