前言

在之前我们学习了flash闪存，这个更多的是内部数据存储，容量也是会比较小。这次我们来学习一下更多的存储单元w25q16，顺便了解spi———串行外围设备接口。

一、W25Q16

1.介绍

在我们的核心板子上基本都会有这么一块芯片，只是有的容量会计较大，大家可以查看板子的原理图，如图所示：
在这里插入图片描述
有的板子可能是w25q32或者其他，后面的数字代表的是容量，用法都是一样的，从图中或者产品手册我们可以看到芯片是spi协议通信的。

2.SPI

2.1. 简介

串行外设接口 (SPI) 可与外部器件进行半双工/全双工的同步串行通信。该接口可配置为主模式，在这种情况下，它可为外部从器件提供通信时钟 (SCK)。该接口还能够在多主模式配置下工作。

它可用于多种用途，包括基于双线的单工同步传输，其中一条可作为双向数据线，或使用CRC 校验实现可靠通信。

2.2. 特性

● 基于三条线的全双工同步传输
● 基于双线的单工同步传输，其中一条可作为双向数据线
● 8 位或 16 位传输帧格式选择
● 主模式或从模式操作
● 多主模式功能
● 8 个主模式波特率预分频器（最大值为 fPCLK/2）
● 从模式频率（最大值为 fPCLK/2）
● 对于主模式和从模式都可实现更快的通信
● 对于主模式和从模式都可通过硬件或软件进行 NSS 管理：动态切换主/从操作
● 可编程的时钟极性和相位
● 可编程的数据顺序，最先移位 MSB 或 LSB
● 可触发中断的专用发送和接收标志
● SPI 总线忙状态标志
● SPI TI 模式
● 用于确保可靠通信的硬件 CRC 功能：
— 在发送模式下可将 CRC 值作为最后一个字节发送
— 根据收到的最后一个字节自动进行 CRC 错误校验
● 可触发中断的主模式故障、上溢和 CRC 错误标志
● 具有 DMA 功能的 1 字节发送和接收缓冲器：发送和接收请求

2.3. 功能说明

在这里插入图片描述
通常，SPI 通过 4 个引脚与外部器件连接：

● MISO：主输入/从输出数据。此引脚可用于在从模式下发送数据和在主模式下接收数据。
● MOSI：主输出/从输入数据。此引脚可用于在主模式下发送数据和在从模式下接收数据。
● SCK：用于 SPI 主器件的串行时钟输出以及 SPI 从器件的串行时钟输入。
● NSS：从器件选择。这是用于选择从器件的可选引脚。

2.4. 工作模式

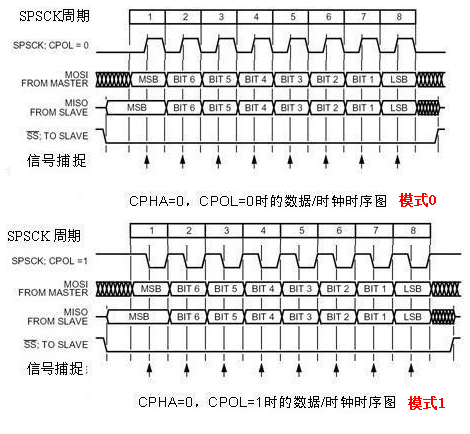

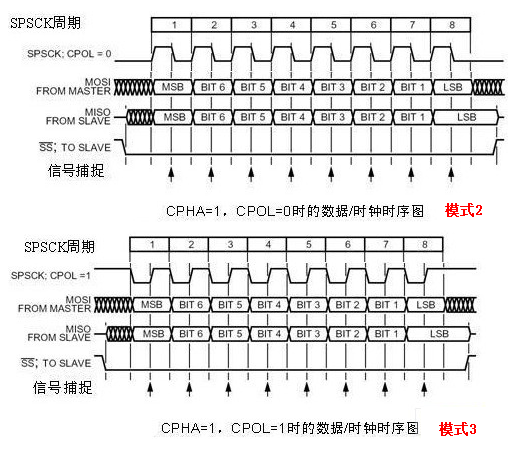

SPI总线有四种工作方式，其中使用的最为广泛的是模式0和模式3方式。

CPOL(Clock Polarity)：时钟极性选择，为0时SPI总线空闲时，时钟线为低电平；为1时SPI总线空闲时，时钟线为高电平。

CPHA(Clock Phase)：时钟相位选择，为0时在SCLK第一个跳变沿，主机对MISO引脚电平采样；为1时在SCLK第二个跳变沿，主机对MISO引脚电平采样。
在这里插入图片描述

在这里插入图片描述

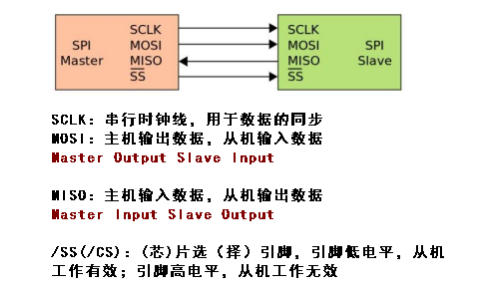

2.5. 引脚说明

在这里插入图片描述

二、代码开发

1.SPI初始化

在原理图中我们可以看到板子上直接是使用了PB3、4、5、14引脚，接下来我们进行初始化。

void w25qxx_init(void)
{//PB硬件时钟使能	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);//配置PB3 PB5 PB14为输出模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_5|GPIO_Pin_14;		//第3 4 5根引脚GPIO_InitStructure.GPIO_Mode= GPIO_Mode_OUT;	//输出模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;	//推挽输出，增加输出电流能力。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//高速响应GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//没有使能上下拉电阻GPIO_Init(GPIOB,&GPIO_InitStructure);	//看时序图，工作在模式3，时钟线引脚PB3，初始电平为高电平PBout(3)=1;//看时序图，片选引脚PB14，初始电平为高电平	PBout(14)=1;	//PB4配置输入模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;		//第4根引脚GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IN;		//输入模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;	//推挽输出，增加输出电流能力。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//高速响应GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//没有使能上下拉电阻GPIO_Init(GPIOB,&GPIO_InitStructure);		SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; //全双工SPI_InitStructure.SPI_Mode = SPI_Mode_Master;						//主机模式SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;				//8位数据位SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;						//SPI FLASH可以设置为高电平SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;					//MISO在第二边沿采样数据SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;						//片选引脚由代码控制SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8; //clk=84MHZ/8=10.5MHzSPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;		//以最高有效位发送SPI_Init(SPI1, &SPI_InitStructure);SPI_Cmd(SPI1, ENABLE);}

2.读取厂商ID

我们需要根据产品手册来进行这以操作，我们可以看到这样一张图（如下图），这可能看起来有点复杂，不知道从哪里下手，我们需要一点一点慢慢来。
在这里插入图片描述

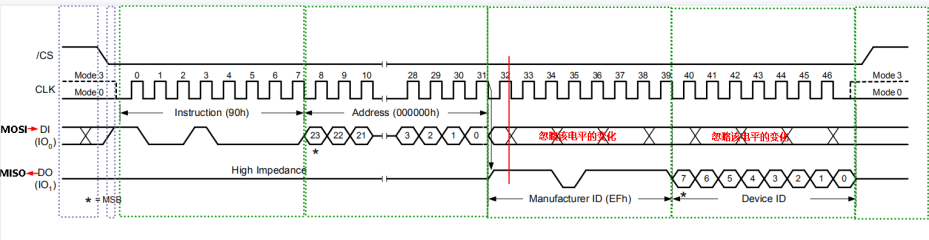

我们将上下两张图拼接起来，其实是一张图，如下图：

在这里插入图片描述
这里可以把它分为7各部分。

2.1.读写字节

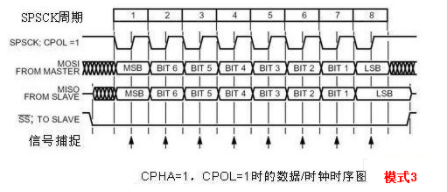

在这里插入图片描述
这里我们使用的是模式3，从图中可以看出需要从高位先写入，每次8位，读取也是一样的。

uint8_t spi1_send_byte(uint8_t byte)
{int32_t i=0;uint8_t d=0;for(i=7; i>=0; i--){//对byte每个bit进行判断if(byte & (1<<i)){//MOSI引脚输出高电平PBout(5)=1;}else{//MOSI引脚输出低电平PBout(5)=0;		}//时钟线输出低电平PBout(3)=0;//延时一会，MOSI引脚已经发送到对方delay_us(1);//时钟线输出高电平PBout(3)=1;//延时一会delay_us(1);	//读取MISO引脚电平if(PBin(4))d|=1<<i;}return d;
}

2.2.读取ID

按照时序图的说明我们编写出一下代码

void w25qxx_read_id(uint8_t *m_id,uint8_t *d_id)
{//片选引脚输出低电平PBout(14)=0;//发送90h命令spi1_send_byte(0x90);//发送24bit地址，该数值全为0spi1_send_byte(0x00);spi1_send_byte(0x00);spi1_send_byte(0x00);	//传递任意参数，读取厂商id*m_id=spi1_send_byte(0xFF);//传递任意参数，读取设备id*d_id=spi1_send_byte(0xFF);	//片选引脚输出高电平PBout(14)=1;
}

3.其他的一些操作

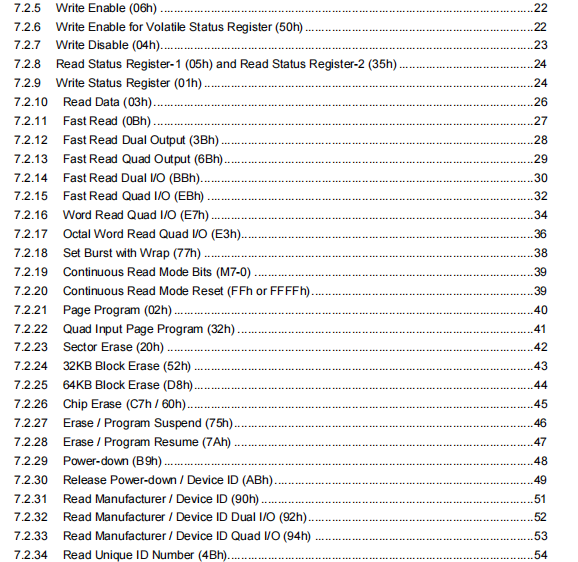

在这里插入图片描述
在产品手册里有很多不同指令操作，这里不一一介绍，但是都和上面读取ID的操做差不多，如果有兴趣可以根据产品手册编写代码，下面会给出完整的代码，包括一些常见的操作。

4.完整代码

#include "stm32f4xx.h"
#include "sys.h"
#include <stdio.h>static GPIO_InitTypeDef 		GPIO_InitStructure;
static NVIC_InitTypeDef 		NVIC_InitStructure;
static USART_InitTypeDef 		USART_InitStructure;
static SPI_InitTypeDef  		SPI_InitStructure;#pragma import(__use_no_semihosting_swi)
struct __FILE { int handle; /* Add whatever you need here */ };
FILE __stdout;
FILE __stdin;int fputc(int ch, FILE *f) {USART_SendData(USART1,ch);while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET);USART_ClearFlag(USART1,USART_FLAG_TXE);return ch;
}
void _sys_exit(int return_code) {}void delay_us(uint32_t n)
{SysTick->CTRL = 0; 			// Disable SysTick，关闭系统定时器SysTick->LOAD = (168*n)-1; // 配置计数值(168*n)-1 ~ 0SysTick->VAL  = 0; 		// Clear current value as well as count flagSysTick->CTRL = 5; 		// Enable SysTick timer with processor clockwhile ((SysTick->CTRL & 0x10000)==0);// Wait until count flag is setSysTick->CTRL = 0; 		// Disable SysTick
}void delay_ms(uint32_t n)
{while(n--){SysTick->CTRL = 0; 				// Disable SysTick，关闭系统定时器SysTick->LOAD = (168000)-1; 	// 配置计数值(168000)-1 ~ 0SysTick->VAL  = 0; 		// Clear current value as well as count flagSysTick->CTRL = 5; 		// Enable SysTick timer with processor clockwhile ((SysTick->CTRL & 0x10000)==0);// Wait until count flag is set}SysTick->CTRL = 0; 		// Disable SysTick	}void usart1_init(uint32_t baud)
{//打开PA硬件时钟	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);//打开串口1硬件时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);//配置PA9和PA10为复用功能模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_10;		//第9 10根引脚GPIO_InitStructure.GPIO_Mode= GPIO_Mode_AF;	//多功能模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;	//推挽输出，增加输出电流能力。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//高速响应GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//没有使能上下拉电阻GPIO_Init(GPIOA,&GPIO_InitStructure);//将PA9和PA10引脚连接到串口1的硬件GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1);GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1);	//配置串口1相关参数：波特率、无校验位、8位数据位、1个停止位......USART_InitStructure.USART_BaudRate = baud;										//波特率USART_InitStructure.USART_WordLength = USART_WordLength_8b;						//8位数据位USART_InitStructure.USART_StopBits = USART_StopBits_1;							//1个停止位USART_InitStructure.USART_Parity = USART_Parity_No;								//无奇偶校验USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//无硬件流控制USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;					//允许收发数据USART_Init(USART1, &USART_InitStructure);//配置串口1的中断触发方法：接收一个字节触发中断USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//配置串口1的中断优先级NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);//使能串口1工作USART_Cmd(USART1, ENABLE);
}void w25qxx_init(void)
{//PB硬件时钟使能	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);//配置PB3 PB5 PB14为输出模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_5|GPIO_Pin_14;		//第3 4 5根引脚GPIO_InitStructure.GPIO_Mode= GPIO_Mode_OUT;	//输出模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;	//推挽输出，增加输出电流能力。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//高速响应GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//没有使能上下拉电阻GPIO_Init(GPIOB,&GPIO_InitStructure);	//看时序图，工作在模式3，时钟线引脚PB3，初始电平为高电平PBout(3)=1;//看时序图，片选引脚PB14，初始电平为高电平	PBout(14)=1;	//PB4配置输入模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;		//第4根引脚GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IN;		//输入模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;	//推挽输出，增加输出电流能力。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//高速响应GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//没有使能上下拉电阻GPIO_Init(GPIOB,&GPIO_InitStructure);		SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex; //全双工SPI_InitStructure.SPI_Mode = SPI_Mode_Master;						//主机模式SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;				//8位数据位SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;						//SPI FLASH可以设置为高电平SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;					//MISO在第二边沿采样数据SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;						//片选引脚由代码控制SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8; //clk=84MHZ/8=10.5MHzSPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;		//以最高有效位发送SPI_Init(SPI1, &SPI_InitStructure);SPI_Cmd(SPI1, ENABLE);}uint8_t spi1_send_byte(uint8_t byte)
{int32_t i=0;uint8_t d=0;for(i=7; i>=0; i--){//对byte每个bit进行判断if(byte & (1<<i)){//MOSI引脚输出高电平PBout(5)=1;}else{//MOSI引脚输出低电平PBout(5)=0;		}//时钟线输出低电平PBout(3)=0;//延时一会，MOSI引脚已经发送到对方delay_us(1);//时钟线输出高电平PBout(3)=1;//延时一会delay_us(1);	//读取MISO引脚电平if(PBin(4))d|=1<<i;}return d;
}//读取w25qxxState Regist(状态寄存器)值
uint8_t w25qxx_read_SR()
{uint8_t RS1 = 0;//片选引脚输出低电平PBout(14)=0;//发送90h命令spi1_send_byte(0x05);//接收指定字节数据RS1=spi1_send_byte(0xFF);//片选引脚输出高电平PBout(14)=1;return RS1;
}//w25qxx读取数据
void w25qxx_read_data(uint8_t *data,uint32_t dataaddr,uint32_t size)
{int8_t i=0;//片选引脚输出低电平PBout(14)=0;//发送90h命令spi1_send_byte(0x03);//发送24bit地址，该数值全为0//例如发送地址：0x123456spi1_send_byte((uint8_t)(dataaddr>>16));spi1_send_byte((uint8_t)(dataaddr>>8));spi1_send_byte((uint8_t)dataaddr);	//接收指定字节数据for(i=0;i<size;i++)//传递任意参数，读取数据data[i]=spi1_send_byte(0xFF);//片选引脚输出高电平PBout(14)=1;
}//w25qxx写使能
void w25qxx_write_enable()
{//片选引脚输出低电平PBout(14)=0;//发送90h命令spi1_send_byte(0x06);//片选引脚输出高电平PBout(14)=1;}//w25qxx写使不能
void w25qxx_write_disable()
{//片选引脚输出低电平PBout(14)=0;//发送90h命令spi1_send_byte(0x04);//片选引脚输出高电平PBout(14)=1;}//扇区擦除
void w25qxx_erase_sector(uint32_t sectoraddr)
{w25qxx_write_enable();PBout(14) = 0;//等待BUSY位清空//while(w25qxx_read_SR()&0x01 == 0x01);//发送扇区擦除命令spi1_send_byte(0x20);//发送24bit地址，该数值全为0spi1_send_byte((uint8_t)(sectoraddr>>16));spi1_send_byte((uint8_t)(sectoraddr>>8));spi1_send_byte((uint8_t)sectoraddr);PBout(14) = 1;	//等待BUSY位清空while(w25qxx_read_SR()&0x01 == 0x01);}void w25qxx_page_write(uint8_t *data,uint32_t dataaddr,uint16_t size)
{uint16_t i=0;//写使能w25qxx_write_enable();PBout(14) = 0;//发送页存储指令spi1_send_byte(0x02);//发送存储地址spi1_send_byte((uint8_t)(dataaddr>>16));spi1_send_byte((uint8_t)(dataaddr>>8));spi1_send_byte(dataaddr);//循环发送数据for(i=0;i<size;i++)spi1_send_byte(data[i]);PBout(14) = 1;//等待BUSY位清空while(w25qxx_read_SR()&0x01 == 0x01);	//添加写保护w25qxx_write_disable();}void w25qxx_read_id(uint8_t *m_id,uint8_t *d_id)
{//片选引脚输出低电平PBout(14)=0;//发送90h命令spi1_send_byte(0x90);//发送24bit地址，该数值全为0spi1_send_byte(0x00);spi1_send_byte(0x00);spi1_send_byte(0x00);	//传递任意参数，读取厂商id*m_id=spi1_send_byte(0xFF);//传递任意参数，读取设备id*d_id=spi1_send_byte(0xFF);	//片选引脚输出高电平PBout(14)=1;
}int main(void)
{int32_t i=0;uint8_t m_id,d_id;uint8_t data[256] = {0};//使能(打开)端口F的硬件时钟，就是对端口F供电RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);//串口1波特率:115200bpsusart1_init(115200);	//初始化GPIO引脚GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;		//第9根引脚GPIO_InitStructure.GPIO_Mode= GPIO_Mode_OUT;	//输出模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;	//推挽输出，增加输出电流能力。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//高速响应GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;	//没有使能上下拉电阻GPIO_Init(GPIOF,&GPIO_InitStructure);PFout(9)=1;//初始化SPI1连接的w25qxxw25qxx_init();w25qxx_read_id(&m_id,&d_id);printf("m_id=%x,d_id=%x\r\n",m_id,d_id);printf("read data at addr 0:\r\n");w25qxx_read_data(data,0,64);for(i=0;i<64;i++)printf("%02X ",data[i]);//扇区擦除printf("\r\nerase sector 0:\r\n");	w25qxx_erase_sector(0);printf("read data at addr 0:\r\n");	w25qxx_read_data(data,0,64);for(i=0;i<64;i++)printf("%02X ",data[i]);//页写入printf("write data at addr 0:\r\n");		for(i=0;i<256;i++)data[i]=0x88;w25qxx_page_write(data,0,256);printf("read data at addr 0:\r\n");	w25qxx_read_data(data,0,256);for(i=0;i<256;i++)printf("%02X ",data[i]);printf("\r\n");while(1){}
}void USART1_IRQHandler(void)
{uint8_t d;//检测标志位if(USART_GetITStatus(USART1,USART_IT_RXNE) == SET){//接收数据d=USART_ReceiveData(USART1);//清空标志位USART_ClearITPendingBit(USART1,USART_IT_RXNE);}}
