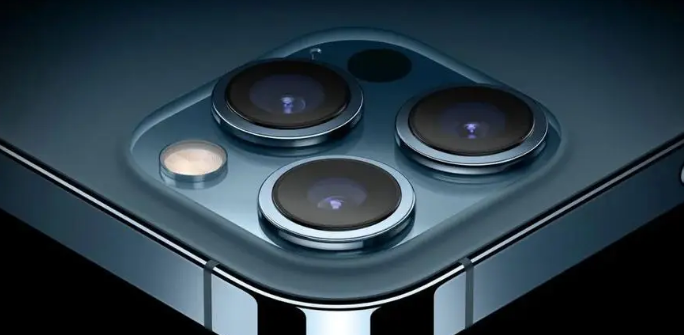

相机是手机中非常重要的模组之一，已成为智能手机的标配，其按布局可以分为前摄和后摄，按功能可以分为自拍相机、主相机、超广角、长焦和微距等。

不同功能的相机有不同功能的结构和电气特性，需要具体相机具体分析。

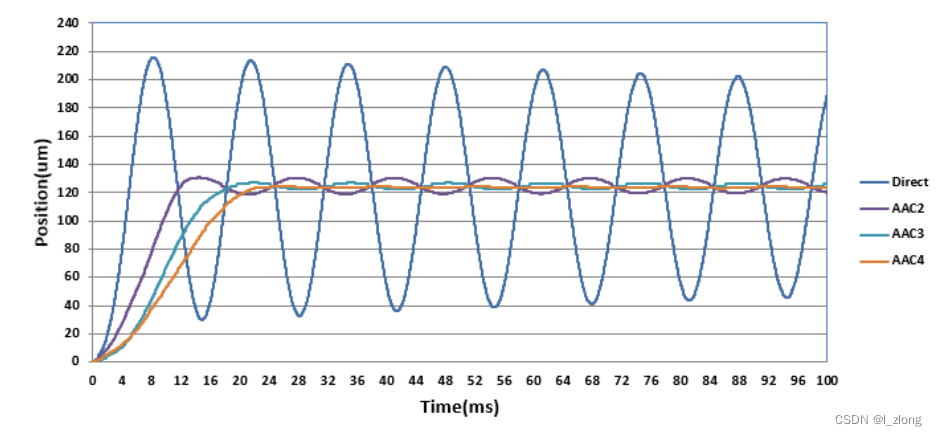

比如前摄相机，主要用于自拍，因此焦距固定，前摄相机也就没有对焦马达，没有VCM这个模块。VCM全拼是Voice Coil Montor，叫音圈电机，是马达的一种，用于调节镜头位置来对焦，使得成像更清晰。

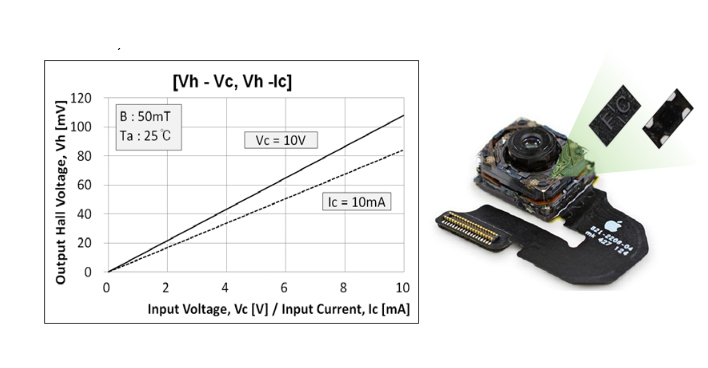

与VCM比较接近的一个功能叫OIS，全拼是Optical Image Stabilization(简称OIS)，翻译为光学防抖，对于我们常用的主摄以及长焦距相机，对画面稳定的要求格外重要，人手的抖动，运动过程的晃动，都会使得画面抖动，第一感觉是画面不稳总晃动，OIS通过主动调节相机镜头的位移来补偿抖动，达到消抖的目的。



下图为一典型的相机接口框图，包括电源和控制、数据接口，相机内部光学传感器一般有AVDD、DVDD和IOVDD 3大电源，AVDD用于相机内部感光sensor的模拟电路一般有1.8V、2.8V甚至3V等，对电源的噪声性能要求很高，对PCB走线要求也很高，要格外注意，

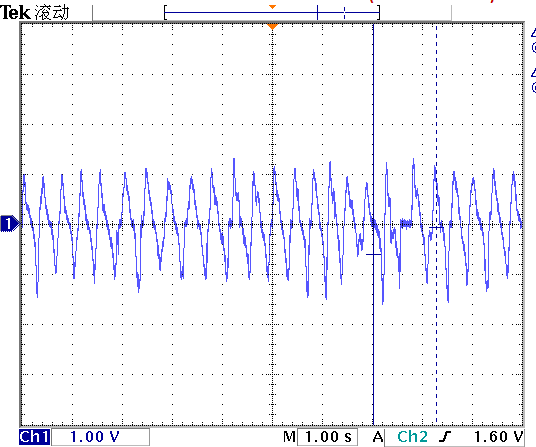

参考以前的文章：相机电源受干扰案例分析，严重影响画质！

https://www.dianyuan.com/eestar/article-4449.html。

DVDD用于数字电路，常见是1.2V，这路电的电流很大，走线也要注意；IOVDD给接口电路使用这路电电流小，对噪声也不敏感，要求最低。

VCMVDD是给相机模组内部的对焦马达使用，OISVDD是给相机模组内部的光学防抖模块使用，要注意的是有些相机并没有这两个功能，因此可能没有这两路电。

比如前摄相机，一般只有AVDD、DVDD和IOVDD三路电，有的相机甚至只有2路电。

具有OIS光学防抖功能的手机，相机模组需要根据手机的姿态来调节镜头位置，因此就需要用的陀螺仪加速度计的数据，如果相机内置速度传感器模块就会增加成本，因此为了降低成本，有的设计方案是使用手机主板上的AG（加速度计陀螺仪模块检测手机角度和角加速度，进而判断手机当前的姿态）数据给OIS使用。

RST_N和INT_N是常见的功能引脚，用于复位或提示中断，相机大部分使用IIC接口，一个IIC接口上挂一个光学传感器有时会额外再挂一个VCM。

相机的高速数据通过MIPI接口实现，像素或者速率低的相机使用DPHY，高像素高速相机使用CPHY接口，以前介绍过相机DPHY接口。

《MIPI D-PHY接口知多少？》：

https://www.dianyuan.com/eestar/article-3322.html

《MIPI C-PHY协议你了解吗？手机高速接口之一》：

https://www.dianyuan.com/eestar/article-4557.html

最后一个引脚是时钟引脚，这个引脚有两个特点，1是敏感，要避免被别的信号干扰，2是时钟信号要注意避免干扰别人。如果走线稍不注意，就会有EMC问题。

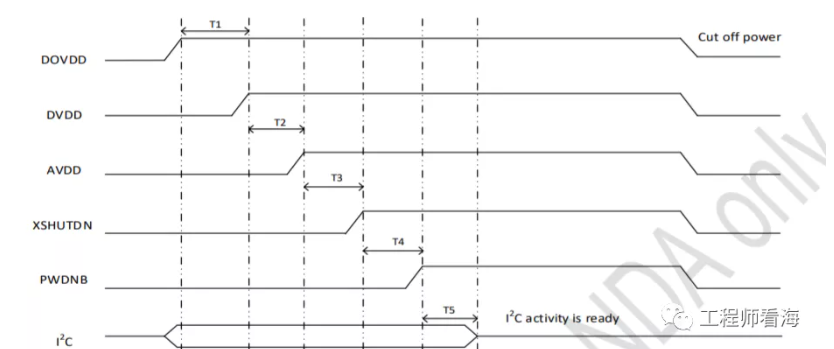

此外，相机和屏幕一样，也是有上下电的时序要求，在设计和测试时，一定要按照时域要求来。



而且对于相机和屏幕这类模组在和整机装配过程中会有空隙，日常使用时有可能会有静电问题，在关键引脚上会留有TVS作为静电释放通路。

以上就是手机相机接口的介绍。
