一、GNS3简介
GNS3是一款具有图形化界面可以运行在多平台（包括Windows, Linux, and MacOS等）的网络虚拟软件。Cisco网络设备管理员或是想要通过CCNA,CCNP,CCIE等Cisco认证考试的相关人士可以通过它来完成相关的实验模拟操作。同时它也可以用于虚拟体验Cisco网际操作系统IOS或者是检验将要在真实的路由器上部署实施的相关配置。
简单说来它是dynamips的一个图形前端，相比直接使用dynamips这样的虚拟软件要更容易上手和更具有可操作性。
GNS3整合了如下的软件：
- Dynamips：一款可以让用户直接运行Cisco系统(IOS)的模拟器
- Dynagen：是Dynamips的文字显示前端
- Pemu：PIX防火墙设备模拟器。
- Winpcap：windows平台下一个免费，公共的网络访问系统。开发winpcap这个项目的在于为win32应用程序提供访问网络底层的能力，设计优秀的网络拓扑结构。
GNS3可以模拟Cisco路由设备和PIX防火墙；仿真简单的Ethernet, ATM和帧中继交换机；能够装载和保存为Dynamips的配置格式，也就是说对于使用dynamips内核的虚拟软件具有较好的兼容性支持一些文件格式(JPEG, PNG, BMP and XPM)的导出。
（以上来源于百度百科）
二、安装步骤
1、下载软件包

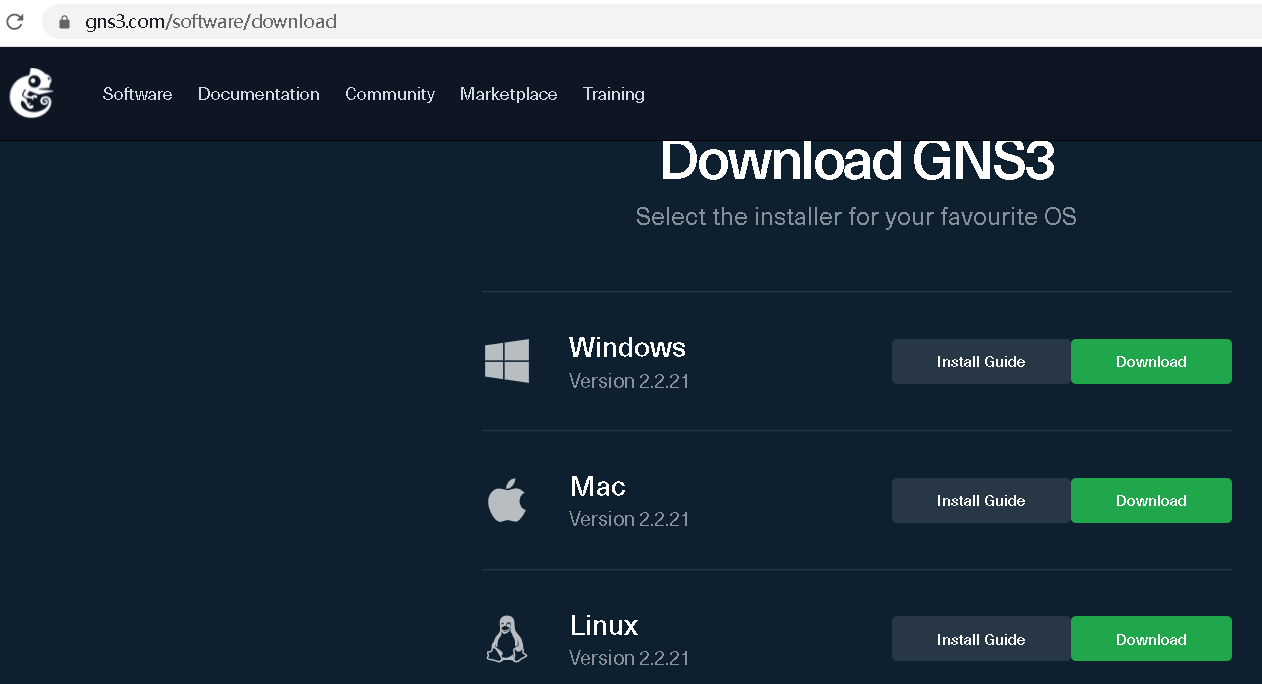

官网下载地址https://www.gns3.com/software/download，
官网访问速度可能很慢，可以从CSDN下载，2.2.21版本地址链接GNS3 2.2.21下载

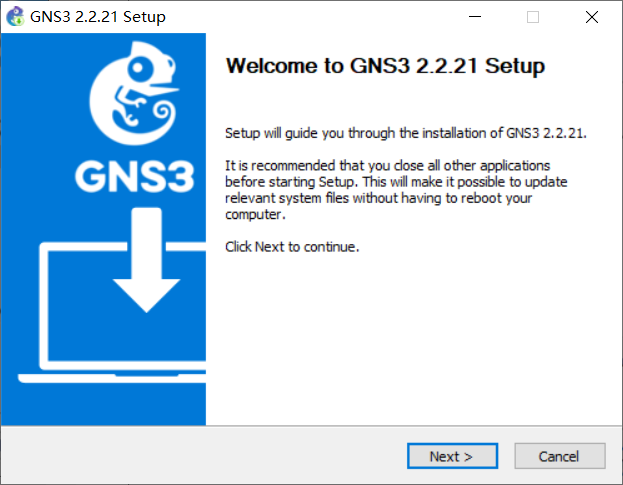

2、双机exe安装程序开始安装
双机GNS3-2.2.21-all-in-one.exe软件名称开始安装。

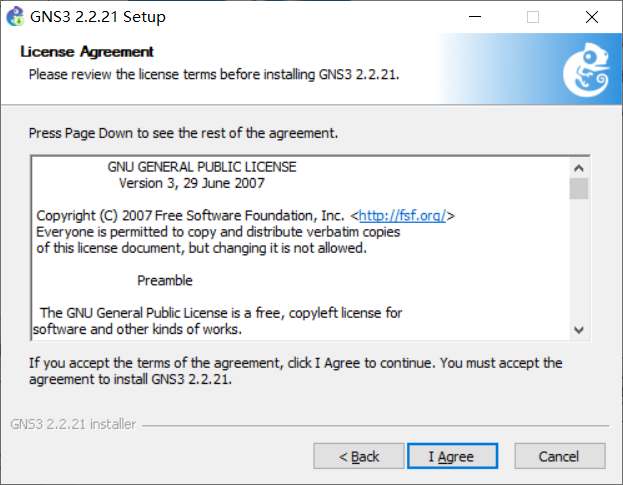

3、接受协议

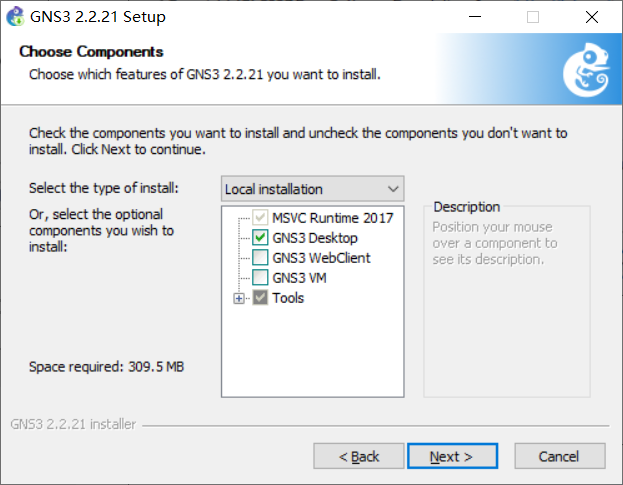

4、选择安装方式，选择本机桌面版安装

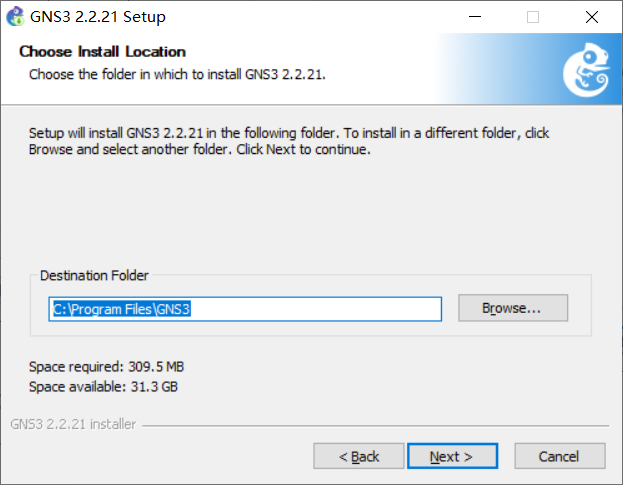

5、配置安装路径

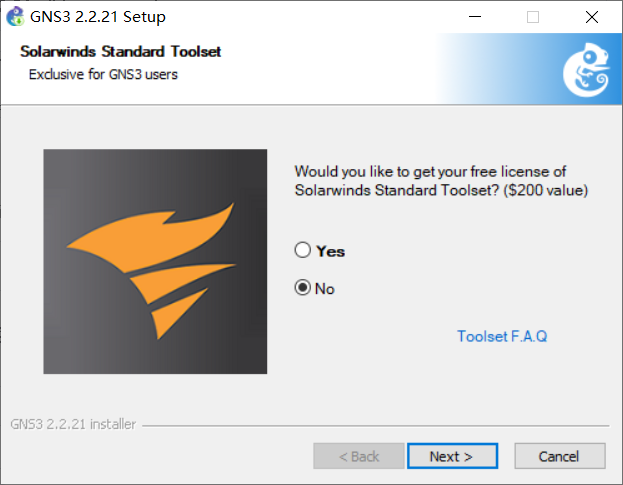

6、选择是否下载solarwinds试用版
推荐的solarwinds为30天试用版，可以选择否。

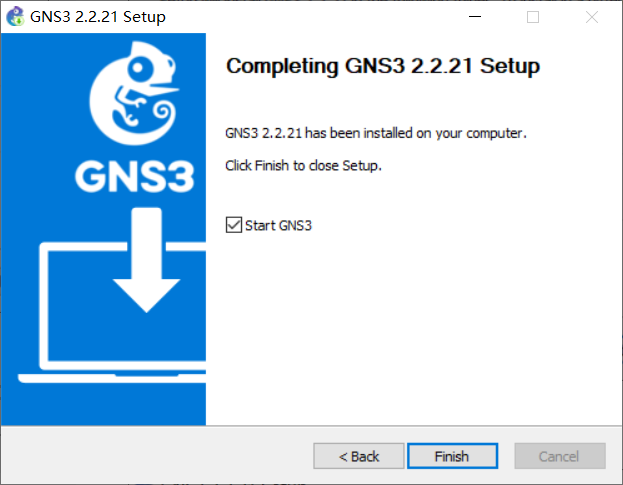

6、安装完成
未截图步骤，按照提示点击button即可。

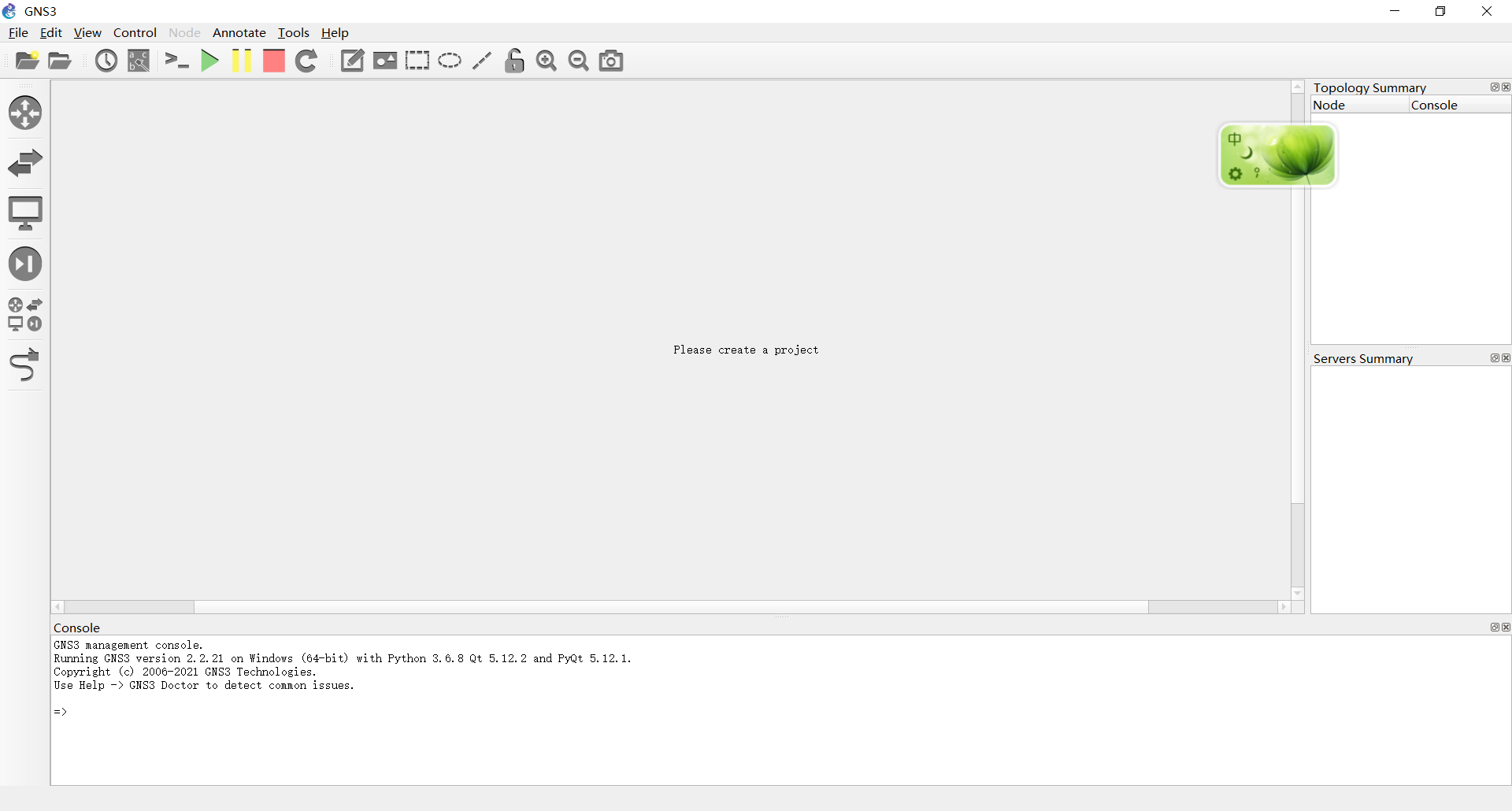

7、启动程序
启动界面如下
三、初始化配置步骤

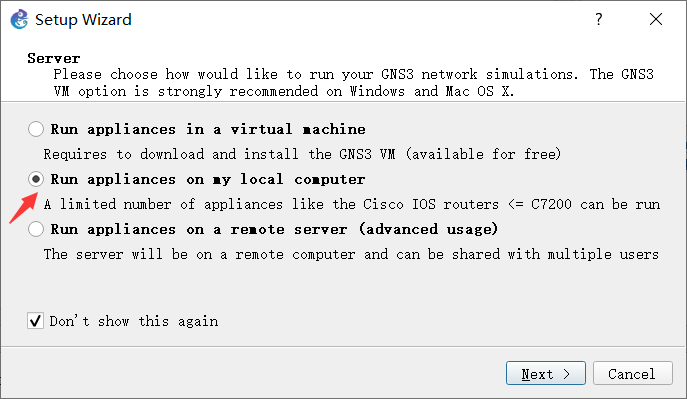

1、选择GNS运行方式
选择本地运行
2、配置服务目录和监听端口

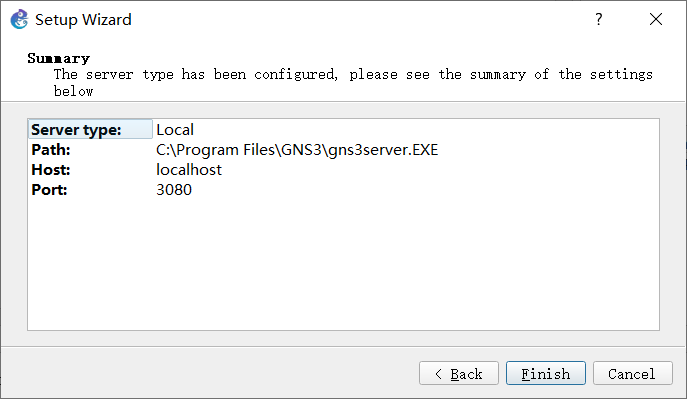

3、完成gns3 server配置

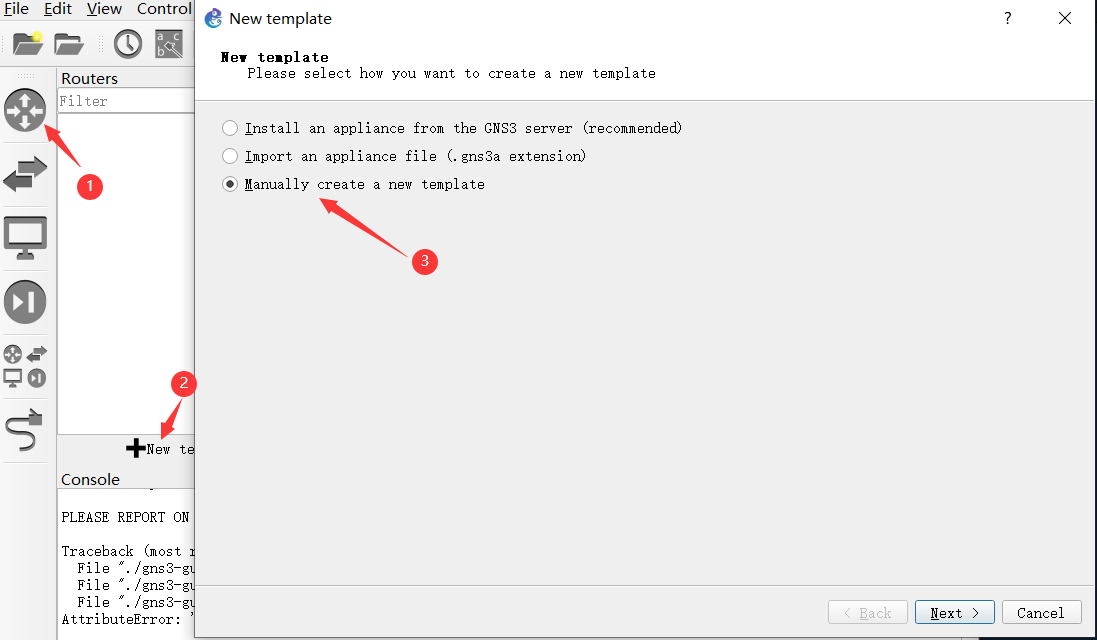

4、新建路由器模板

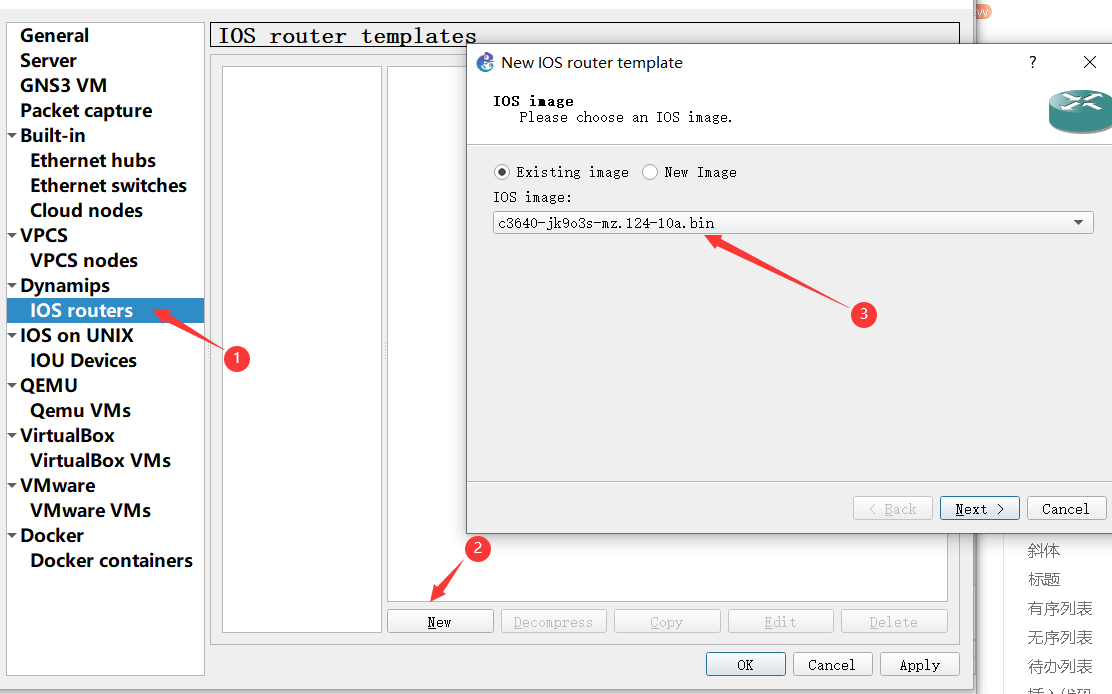

5、导入路由器ios镜像文件

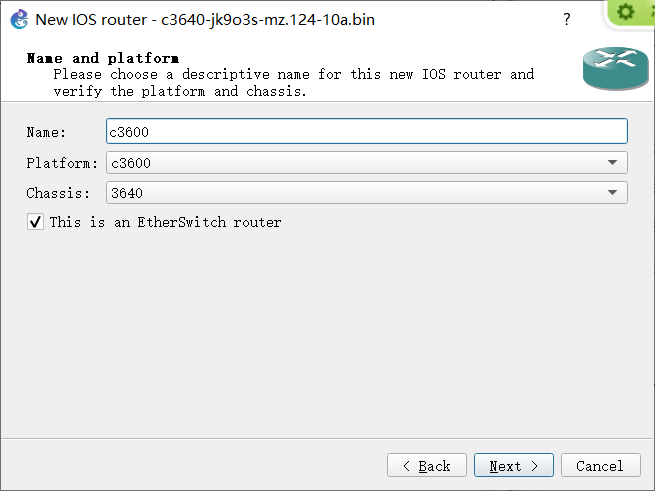

6、设置为以太交换路由器
勾选EtherSwitch router，路由器可以配置二层交换模块

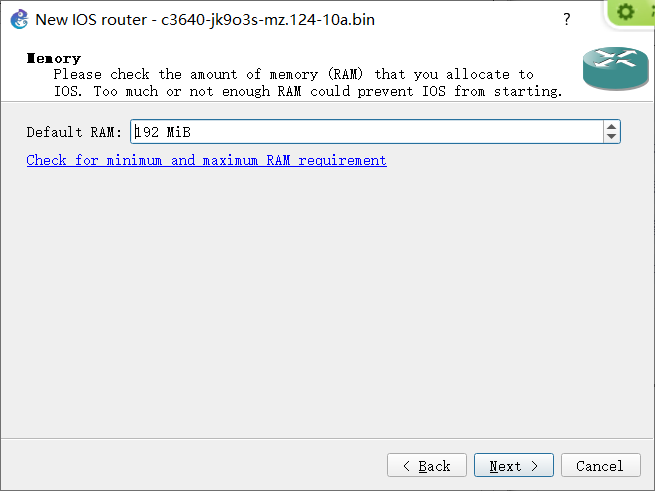

7、设置路由器模板内存大小
8、设置插槽模块
配置4个以太口模块、16个交换口模块、4个串口模块。

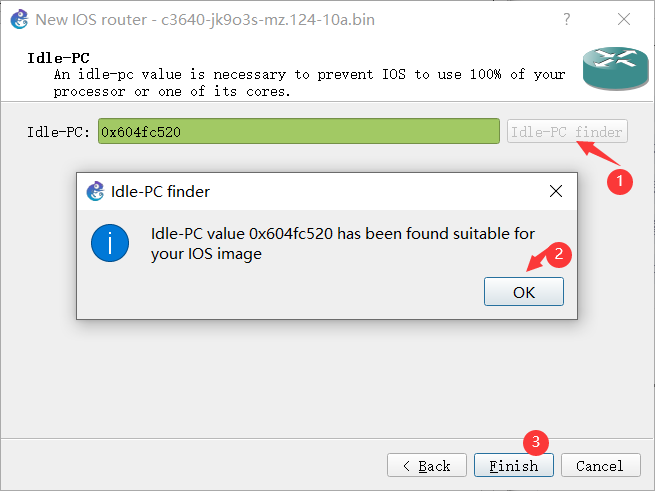

9、计算并设置idle值

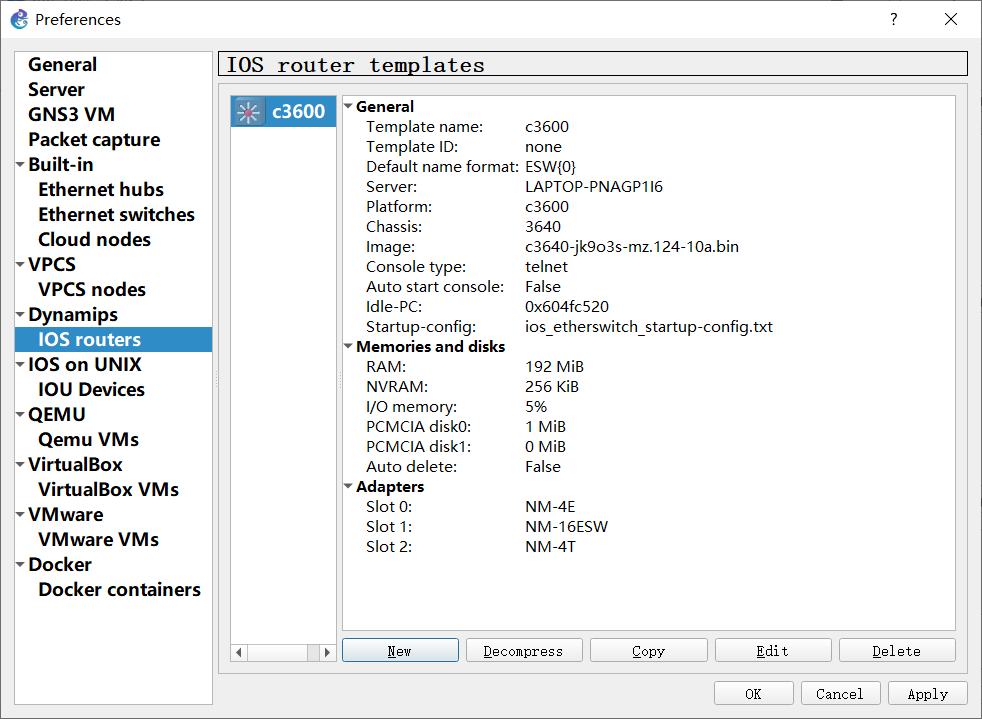

10、完成模板配置

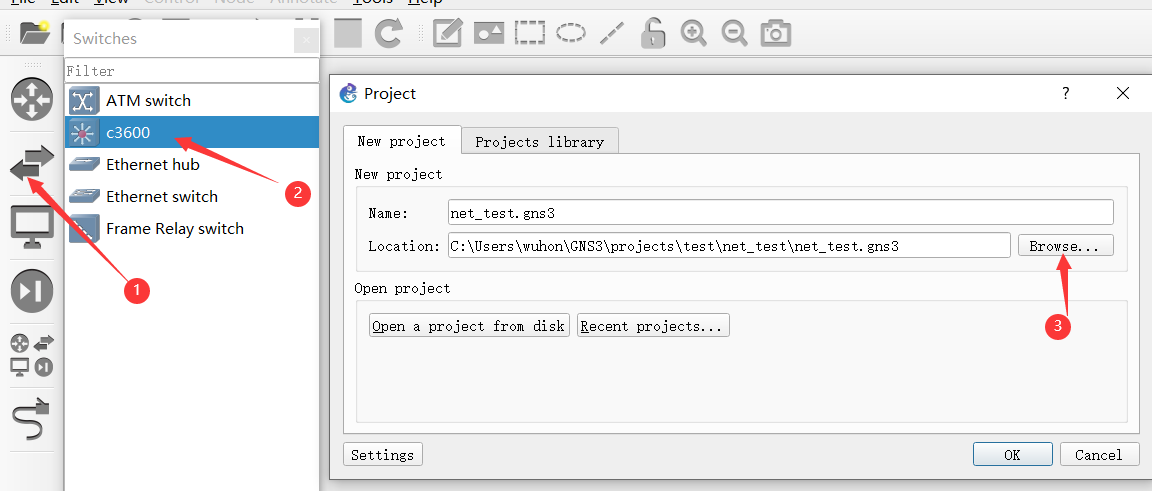

11、创建新项目
创建一个新拓扑

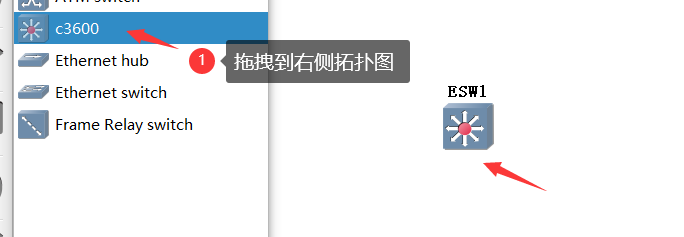

12、添加路由器
网新拓扑中添加一台3640路由器。
12、启动路由器
选中路由器后右键->start，然后右键->console，使用show hardware查看硬件信息。
至此GNS3安装完成，开始你的实验之旅吧！
