1.串口控制寄存器SCON





 SM2:多机通信控制位

REN:允许接收控制位

TB8:发送第九位数据

RB8:接收第九位数据

TI:发送中断标志位

RI:接收中断标志位

2.电源控制寄存器PCON



 当SMOD位为1，则串行口方式1、方式2、方式3的波特率加倍。

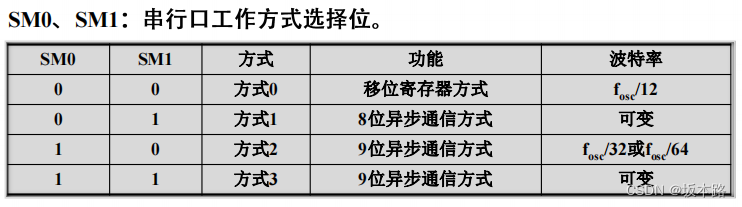

3.串口的工作方式

    （1）方式0

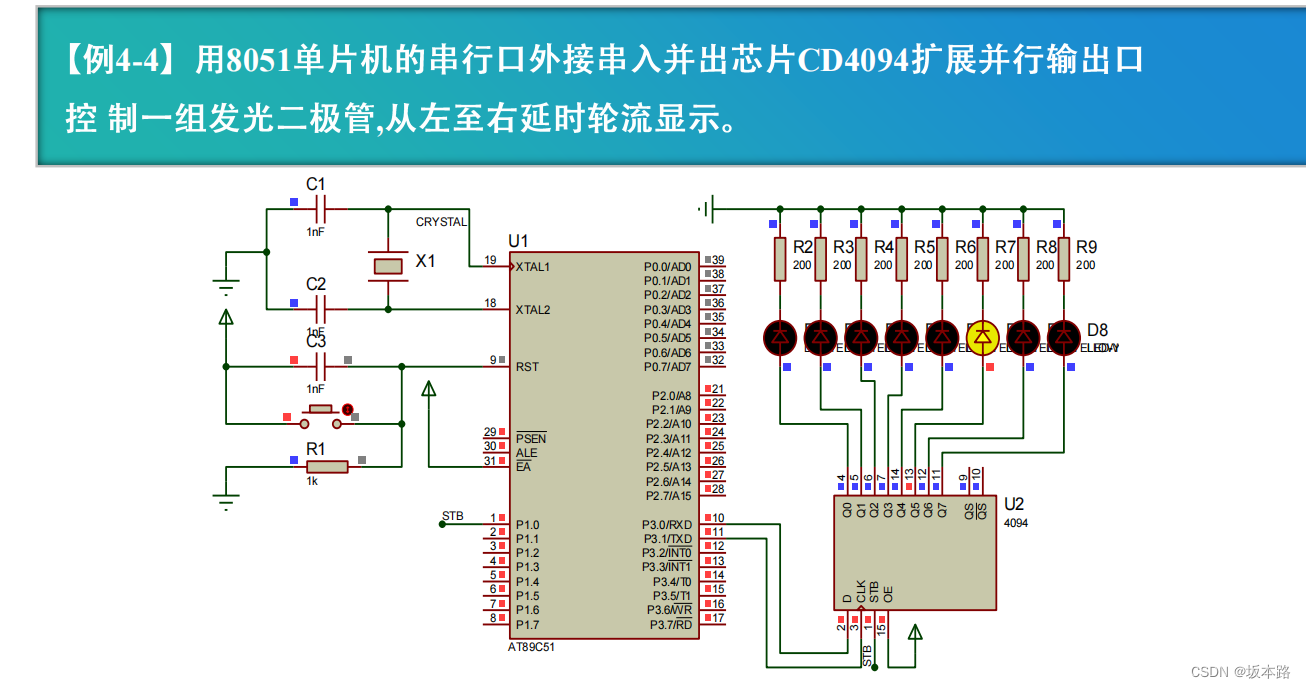

        方式0通常来接移位寄存器，扩展I/O口，方式0工作波特率固定为fosc/12。数据通过RXD输出输入，同步时钟通过TXD输出。

        发送过程：在TI=0时，向SBUF写入数据启动发送过程，发完后，TI置位为1。

        接收过程：在RI=0时，数据全部送入SBUF中，接收中断标志位RI置位为1。

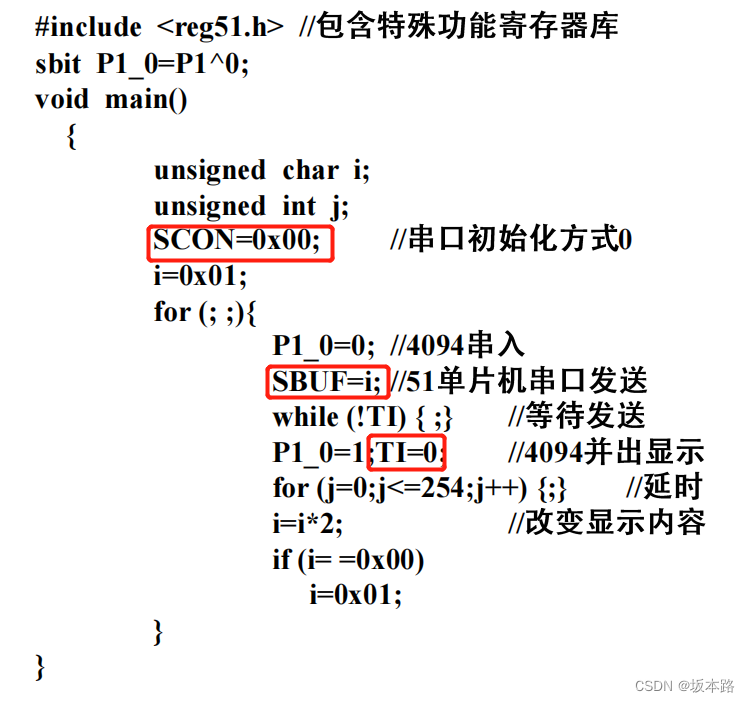

         SCON=0x00选用方式0，SBUF=i开始发送，TI=0，程序停在while处；当发送完成后TI为1，程序向后执行。

    （2）方式1

        发送和接收和方式0类似，fosc为机器周期。

        方式1的波特率由定时计数器T1的溢出率和电源控制器PCON中的SMOD决定。波特率=2SMOD×（T1的溢出率）/32.

        T1的初值=256-fosc×2的SMOD次幂/（12×波特率×32）

        设SMOD=0，fosc为12MHZ，波特率为1200，计算T1=E6H。

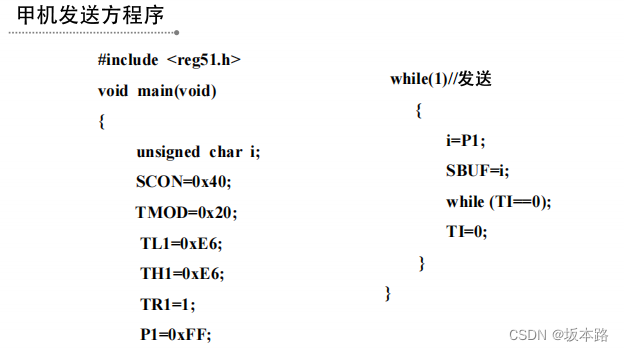

        使用程序：
