## 51单片机串口通讯

article/2025/10/14 20:36:59

1，接线方式：

RXD: 数据输入引脚；对应stc89的P3.0口；
TXD：数据的发送端口;对应P3.1口；
注意：单片机的的串口TX，RX与外设交叉接线；

2串口编程要素

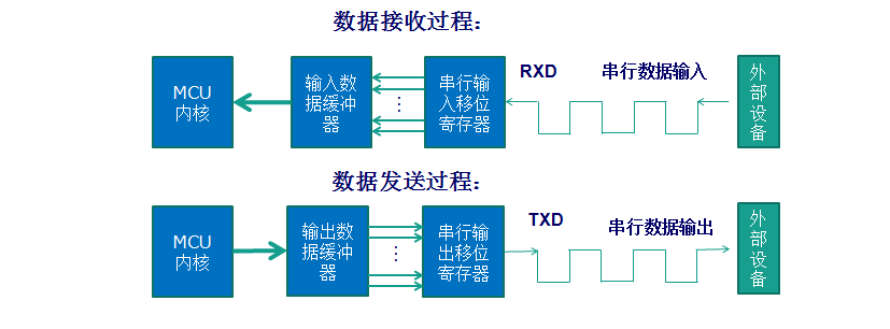

输出/输入数据缓冲器SBUF（也就是两个缓冲器都叫SBUFF地址都为99H），但是他们两个是独立的寄存器，英雌可以同时收发。
代码体现：

`char data = SBUF； //接收数据`SBUF = data;

在这里插入图片描述

相关寄存器

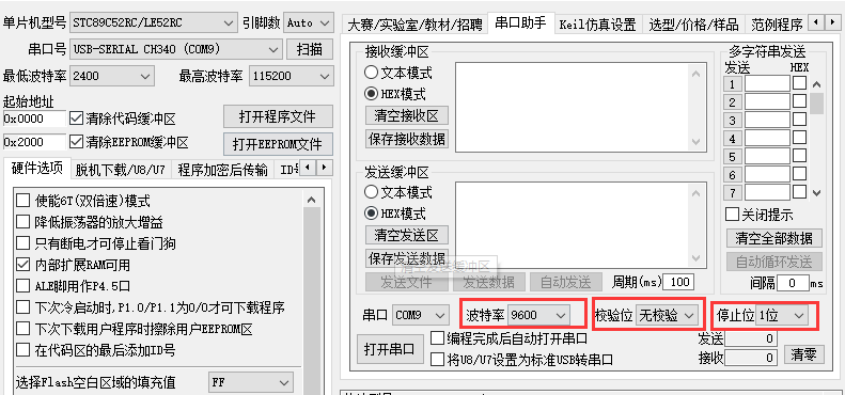

1.串口是异步串行通讯，由于双方硬件不同时钟频率也不同，因此我们要约定通信速度：波特率；由STC_ISP中的串口助手完成。选择波特率，校验位，停止位。
在这里插入图片描述

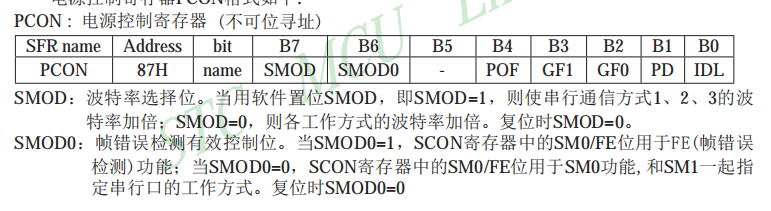

PCON寄存器：
图中手册有误，当SMOD=0波特率不加倍；SMOD=1波特率加倍；
SMOD0，用于精细通讯控制是不允许发生帧错误打开用于监测。当SMOD0 = 1时发生帧错误后SCON作出相应的动作；

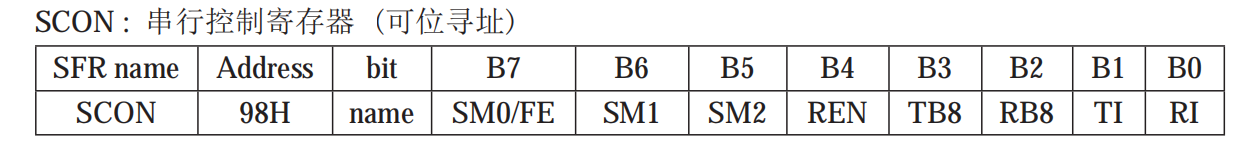

SCON寄存器
在这里插入图片描述
1，B7位当PCON中的SMOD0 = 1时该位执行FE功能，用于帧错误监测。当监测到一个停止位错误，通过UART置位。必须由软件清零
否者执行SM0功能与SM0一起确定串口工作方式；

SM0	SM1	工作方式	功能	波特率
0	0	方式0	同步移位串行方式：移位寄存器	SYSclk/12
0	1	方式1	8位UART波特率可变	（2^SMOD/32）*定时器1的溢出率
1	0	方式2	9位UART	2^SMOD/64）*SYSclk系统工作时钟频率
1	1	方式3	9位UART波特率可变	（2^SMOD/32）*定时器1的溢出率

可以发现选择波特率可变方式时均用到了定时器1，这是因为波特率的本质是速度这是和单片机晶振相关的，而访问单片机的晶振就必须通过定时器完成。
SM2：多机通信控制位，一般来说51单片机很少用到多机通信，感兴趣可以查手册了解。
REN：允许/禁止串行接收控制位。注意是接收控制位发送与他无关。
TI：发送中断标志
RI：接收中断标志位

AUXR寄存器：配置成0x01减少电磁辐射

配置串口代码：

void UartInit()
{SCON = 0x40; //SCON =0100 0000 串口工作方式配置在工作方式1PCON = 0x00;TMOD &= 0x0F; //高四位与上0000，低四位与1111；清零寄存器的高四位同时不影响定时器0的工作状态TMOD |=0x20; //配置定时器1的工作方式位8位自动重载TR1 = 1; //启动定时器1TH1 = 0xFD; //配置串口波特率计算方式见下图TL1 = 0xFD;}
