项目场景

在51串口收发仿真实验中使用两个单片机互相通信，程序设定A上电1s后通过串口以16进制给B发送AA,直到B收到AA后回复BB，当A机确认收到AA后开始发送数据，若接受过程中出现错误，B给A发送FF，A确认收到后重新发送。

---

问题描述

前几天，老师发给我一份实验文件让我帮助排查一个问题，实验目的如项目场景介绍，但在Proteus中仿真遇到乱码问题。

---

原因分析

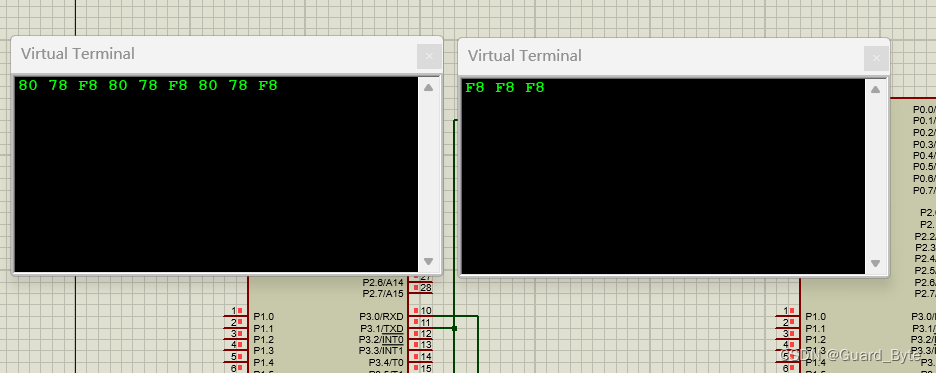

解压文件后，我将整个工程备份后直接打开Proteus仿真软件(这里我电脑上使用的是Proteus 8 )直接运行，观察现象如图：

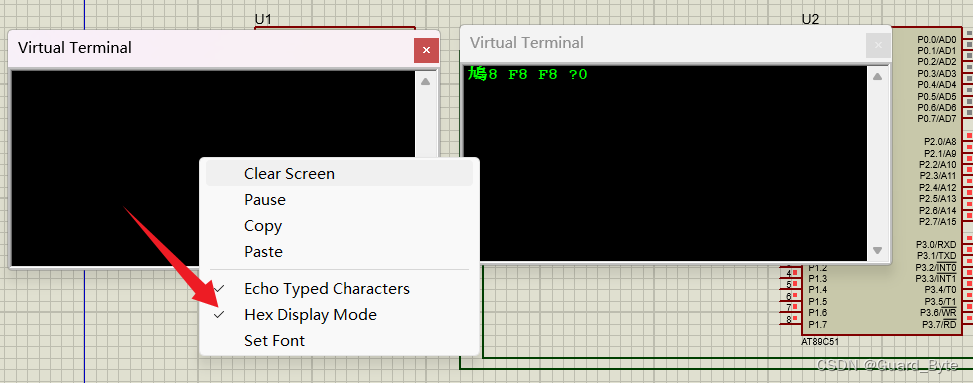

可见，串口监视器接收到的数据，明显发生偏差，出现乱码。停止仿真后，检查各元件配置，因为程序设定通信数据为16进制，串口通信波特率为9600，监视器数据模式对应设置为16进制如图：

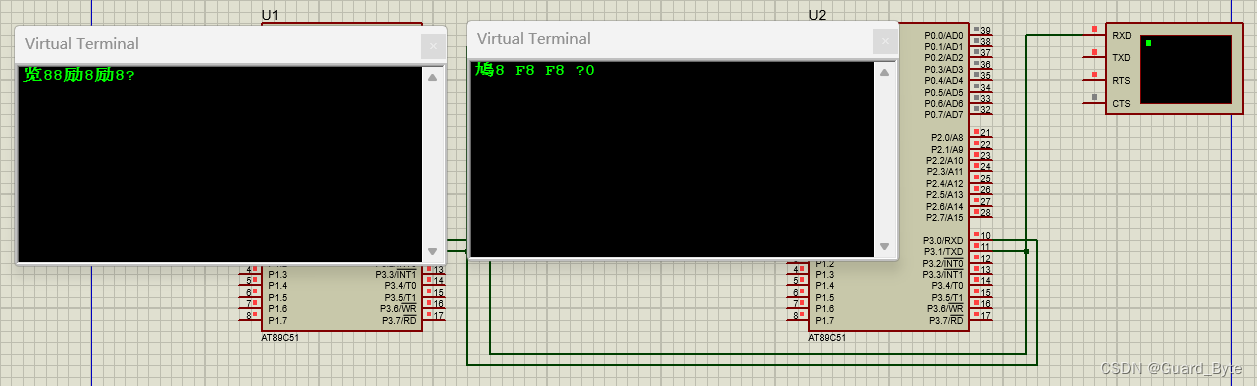

确定保存配置参数，重新点击运行按钮，问题发生变化。即，原来乱码不变为数据简介乱码，发现A循环发送的数据不管是否正确，如图监视器显示为16进制了：

此时尚未检查程序，于是打开keil 编辑器，检查程序，在大体上并未发现什么明显问题，但发现串口波特率配置是12MHz晶振模式下的9600。于是返回仿真软件，点开单片机配置界面，发现晶振配置也是12MHz，如此一来似乎并没有什么逻辑上的错误。陷入一阵沉思，想了想是不是老师也是看到这里才问我的呢？

顿悟： 正当我起身伸懒腰的时候，想到了STC ISP这个软件，因为恰好在老师发来文件的前一刻，正好在他们官网看有没有什么新品，于是想到使用它生成串口配置程序，在重写一个完成任务。

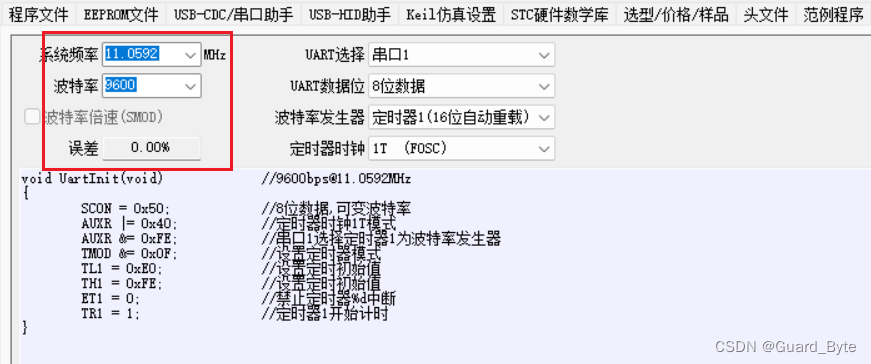

但是，当我选好参数，12MHz 、9600、8为数据，选用定时器1做波特率发生器，点击生成C代码后，看到了误差百分数，，，，，顿感不妙。
果然，当我将程序编译添加到仿真后，串口监视器打印不稳定。到这前面的问题也就算是解决了，只需要稍作修改。

---

解决方案

将A、B两个单片机晶振频率改为11.0592，因为这个频率是最常用的，用它来产生的串口波特率误差较小。

知道了，原因，返回程序将串口配置一改，然后将仿真单片机晶振改为11.0592即可：

改完后，添加修改后的程序，重新进行仿真，结果如下，问题解决。

---

结语

我们在使用各单片机的时候总会遇到问题，无论是学习还是做项目的过程其实都是在不断积累经验，不断成长，有时候可能就是一个和很简单或很小的问题，但如果你没有意识到或者自认为没有问题，就像一开始排查，检查程序的仿真软件配置都没有问题，最后却是因为误差。。。
最后，欢迎留言交流。
