Navicat for mySQL
如有你有这个数据库的工具的话，就可以直接将你建好的数据库表直接生成模型图。

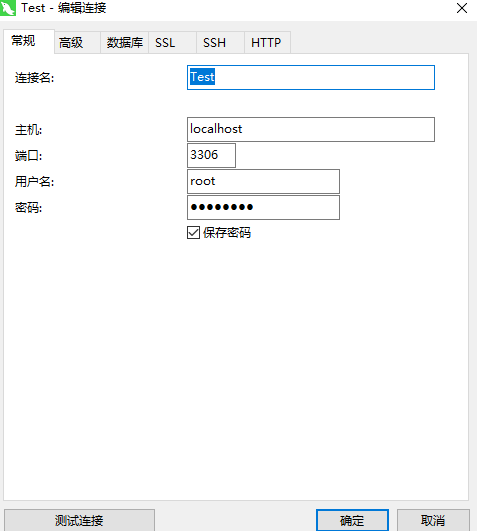

打开Navicat，连接我们的数据库

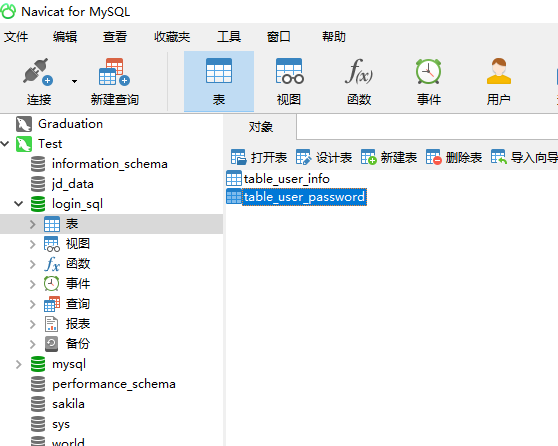

打开数据库表
点击右下角的几个按钮

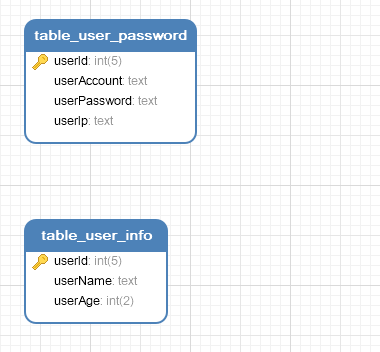

随便点击试一下，最后你会发现点击从左数第三个的时候，会变成我们想要的数据库表结构图

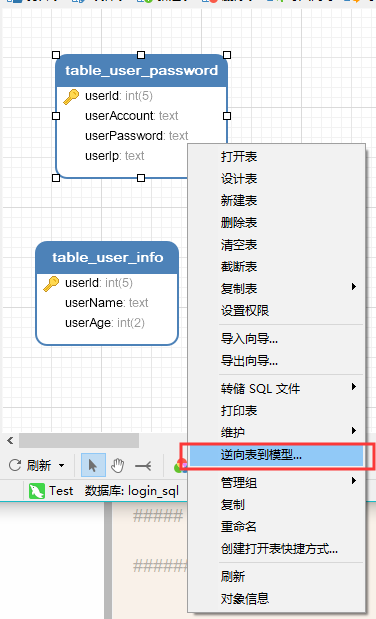

如果你想看他们单个的模型图，你可选中其中一个，右击鼠标，选择逆向表到模型图
然后就会弹出一个窗体 显示你要的模型图
如果你在模型中添加字段什么的各种操作。如果你想看表与表之间的关系，那么你就需要在前面那一步将所有的模型选中，然后右击鼠标，点击逆向表到模型
就像这种。
还有许多其他的画图方法，比如Eclipse插件

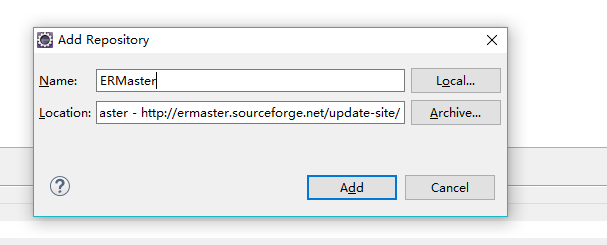

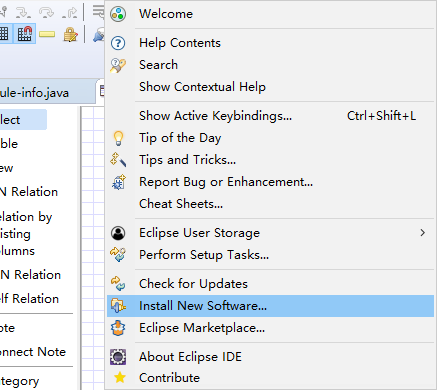

这个需要去下载一个插件，下载的方法就是打开你的eclipse，点击顶部的help>>Install New Software>>add>>输入ERMaster>>输入地址http://ermaster.sourceforge.net/update-site/

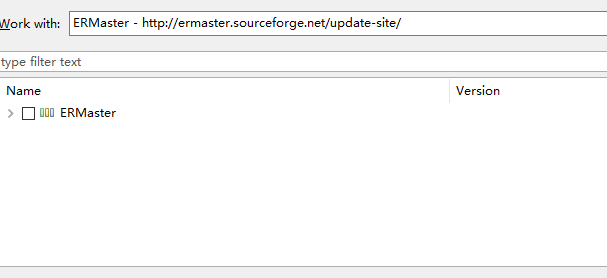

记得打上勾 然后下一步
最后的时候记得一定要点击同意的那个选项

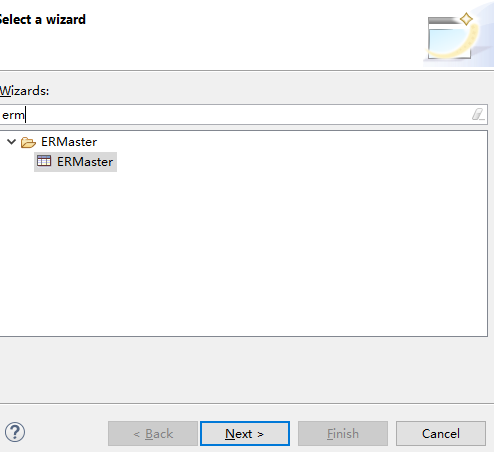

然后再

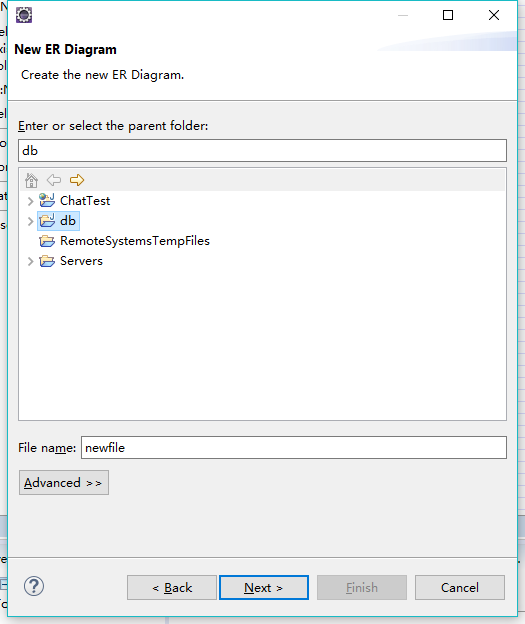

选择一个项目
选择数据库类型
##然后点击table 再将鼠标放到这个网格中点击一下 就会出现一个表
