频率响应说明

article/2025/10/9 6:19:32

数字域

模拟域

数字域

freqz 使用基于 FFT 的算法来计算数字滤波器的 Z 变换频率响应。具体来说，语句

[h,w] = freqz(b,a,p)

返回数字滤波器的包含 p 个点的复频率响应

在其最简单的形式中，freqz 接受滤波器系数向量 b 和 a 以及整数 p（该整数指定计算频率响应所用的点的数量）。freqz 以弧度/秒为单位返回向量 h 中的复频率响应，以及向量 w 中的实际频率点。

freqz 可以接受其他参数，例如采样频率或由任意数量的频率点构成的向量。以下示例求 12 阶 Chebyshev I 类滤波器的 256 点频率响应。调用 freqz 将采样频率 fs 指定为 1000 Hz：

[b,a] = cheby1(12,0.5,200/500);
[h,f] = freqz(b,a,256,1000);

由于参数列表包含采样频率，因此 freqz 返回向量f，其中包含在频率响应计算中使用的 0 到 fs/2 之间的 256 个频率点。

注意：此工具箱使用单位频率是 Nyquist 频率的约定，定义为采样频率的一半。所有基本滤波器设计函数的截止频率参数均用 Nyquist 频率进行归一化处理。例如，对于采样频率为 1000 Hz 的系统，300 Hz 等于 300/500 = 0.6。要将归一化频率转换为围绕单位圆的角频率，请乘以 π。要将归一化频转换回赫兹，请乘以采样频率的一半。

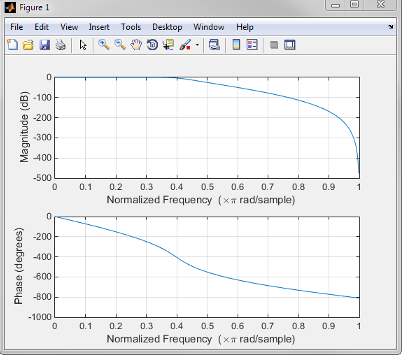

如果在不带输出参数的情况下调用 freqz，它会同时绘制幅值对频率的图和相位对频率的图。例如，截止频率为 400 Hz、基于 2000 Hz 的采样频率的九阶 Butterworth 低通滤波器是：

[b,a] = butter(9,400/1000);

要计算此滤波器的 256 点复频率响应，并使用freqz绘制幅值和相位，请使用

freqz(b,a,256,2000)

如图所示：

freqz 也可以接受由任意数量的频率点构成的向量，以用于频率响应计算。例如，

w = linspace(0,pi);
h = freqz(b,a,w);

计算由向量 b 和 a 定义的滤波器在 w 的频率点处的复频率响应。频率点可以是 0 到 2π 范围内的值。要指定从零到采样频率的频率向量，请在参数列表中同时包括频率向量和采样频率值。

下列示例说明如何计算和显示数字频率响应。

传递函数的频率响应

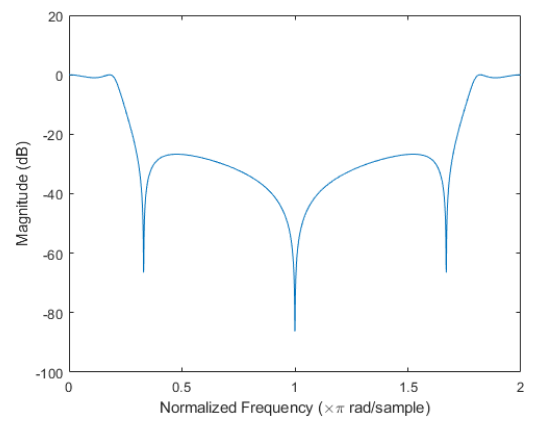

计算并显示由以下传递函数描述的三阶 IIR 低通滤波器的幅值响应：

将分子和分母表示为多项式卷积。求分布在整个单位圆上的 2001 个点上的频率响应。

b0 = 0.05634;
b1 = [1  1];
b2 = [1 -1.0166 1];
a1 = [1 -0.683];
a2 = [1 -1.4461 0.7957];b = b0*conv(b1,b2);
a = conv(a1,a2);[h,w] = freqz(b,a,'whole',2001);

绘制以分贝表示的幅值响应。

plot(w/pi,20*log10(abs(h)))
ax = gca;
ax.YLim = [-100 20];
ax.XTick = 0:.5:2;
xlabel('Normalized Frequency (\times\pi rad/sample)')
ylabel('Magnitude (dB)')

如图所示：

FIR 带通滤波器的频率响应

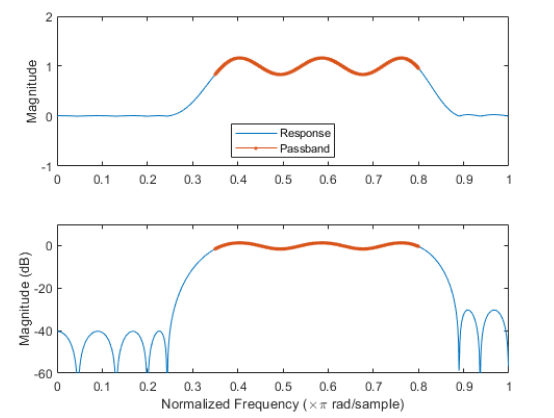

设计一个 FIR 带通滤波器，通带在 0.35π 和 0.8π 弧度/采样点之间，波纹为 3 dB。第一个阻带是从 0 到 0.1π 弧度/采样点，衰减为 40 dB。第二个阻带是从 0.9π 弧度/采样点到 Nyquist 频率，衰减为 30 dB。计算频率响应。同时以线性单位和分贝绘制其幅值。突出显示通带。

sf1 = 0.1;
pf1 = 0.35;
pf2 = 0.8;
sf2 = 0.9;
pb = linspace(pf1,pf2,1e3)*pi;bp = designfilt('bandpassfir', ...'StopbandAttenuation1',40, 'StopbandFrequency1',sf1,...'PassbandFrequency1',pf1,'PassbandRipple',3,'PassbandFrequency2',pf2, ...'StopbandFrequency2',sf2,'StopbandAttenuation2',30);[h,w] = freqz(bp,1024);
hpb = freqz(bp,pb);subplot(2,1,1)
plot(w/pi,abs(h),pb/pi,abs(hpb),'.-')
axis([0 1 -1 2])
legend('Response','Passband','Location','South')
ylabel('Magnitude')subplot(2,1,2)
plot(w/pi,db(h),pb/pi,db(hpb),'.-')
axis([0 1 -60 10])
xlabel('Normalized Frequency (\times\pi rad/sample)')
ylabel('Magnitude (dB)')

如图所示：

高通滤波器的幅值响应

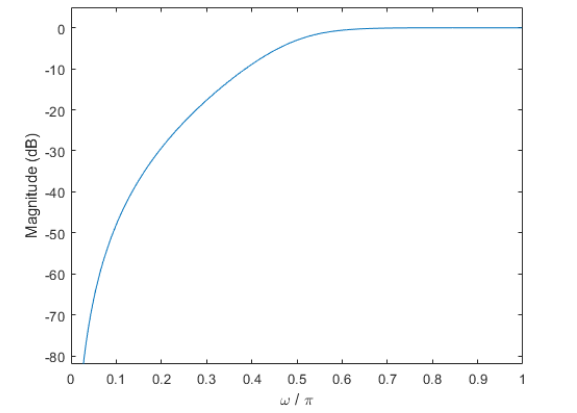

设计一个三阶高通 Butterworth 滤波器，它具有 0.5π 弧度/采样点的归一化 3-dB 频率。计算它的频率响应。用分贝表示幅值响应，并对其绘图。

[b,a] = butter(3,0.5,'high');
[h,w] = freqz(b,a);dB = mag2db(abs(h));plot(w/pi,dB)
xlabel('\omega / \pi')
ylabel('Magnitude (dB)')
ylim([-82 5])

如图所示：

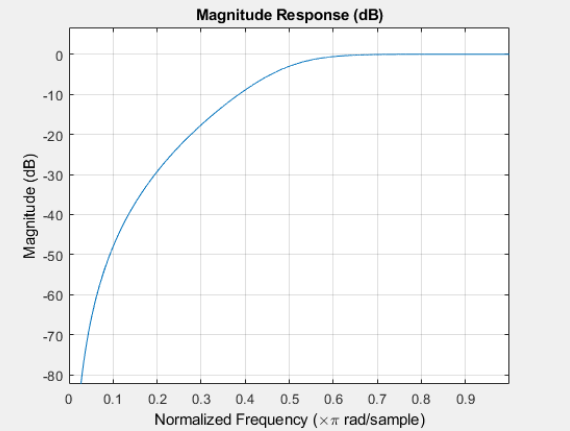

使用 fvtool 重复计算。

fvtool(b,a)

如图所示：

模拟域

freqs 计算由两个输入系数向量 b 和 a 定义的模拟滤波器的频率响应。其运算类似于 freqz 的运算；可以指定要使用的频率点数量，提供由任意数量的频率点构成的向量，并绘制滤波器的幅值和相位响应。此示例说明如何计算和显示模拟频率响应。

模拟 IIR 低通滤波器的比较
设计截止频率为 2 GHz 的五阶模拟 Butterworth 低通滤波器。乘以 2π 以将频率转换为弧度/秒。计算滤波器在 4096 个点上的频率响应。

n = 5;
f = 2e9;[zb,pb,kb] = butter(n,2*pi*f,'s');
[bb,ab] = zp2tf(zb,pb,kb);
[hb,wb] = freqs(bb,ab,4096);

设计一个具有相同边缘频率和 3 dB 通带波纹的五阶 Chebyshev I 类滤波器。计算它的频率响应。

[z1,p1,k1] = cheby1(n,3,2*pi*f,'s');
[b1,a1] = zp2tf(z1,p1,k1);
[h1,w1] = freqs(b1,a1,4096);

设计一个具有相同边缘频率和 30 dB 阻带衰减的 5 阶 Chebyshev II 类滤波器。计算它的频率响应。

[z2,p2,k2] = cheby2(n,30,2*pi*f,'s');
[b2,a2] = zp2tf(z2,p2,k2);
[h2,w2] = freqs(b2,a2,4096);

设计一个具有相同边缘频率和 3 dB 通带波纹、30 dB 阻带衰减的五阶椭圆滤波器。计算它的频率响应。

[ze,pe,ke] = ellip(n,3,30,2*pi*f,'s');
[be,ae] = zp2tf(ze,pe,ke);
[he,we] = freqs(be,ae,4096);

对衰减绘图，以分贝为单位。以千兆赫为单位表示频率。比较滤波器。

plot(wb/(2e9*pi),mag2db(abs(hb)))
hold on
plot(w1/(2e9*pi),mag2db(abs(h1)))
plot(w2/(2e9*pi),mag2db(abs(h2)))
plot(we/(2e9*pi),mag2db(abs(he)))
axis([0 4 -40 5])
grid
xlabel('Frequency (GHz)')
ylabel('Attenuation (dB)')
legend('butter','cheby1','cheby2','ellip')

如图所示：
