消息通知系统设计文档

一、功能概述
1.不同的系统的消息，管理后台，小程序（B/C)，微信公众号，短信，邮件等
2.不同业务的消息，充值，提现到账，系统更新，公告等
3.消息的明细，标题，简述，详情，已读未读状态
4.有效时间，失效时间
5.支持界面的接下来操作，跳转按钮
6.语音消息，图片消息，富文本消息
二、设计方案

需要考虑三类应用场景
– 1 私有信息，需要告知多个服务平台，需要用一MQ进行解耦
– 2 私有信息，不需要告知多个服务平台，直接调用
– 3 公开信息，一份信息广播给大部分，所有用户时，比如网站公告，banner,活动，系统更新等信息，需要用到MQ及时更新缓存
特殊说明
需要考虑做成一个组件，各个应用需要使用时调用即可

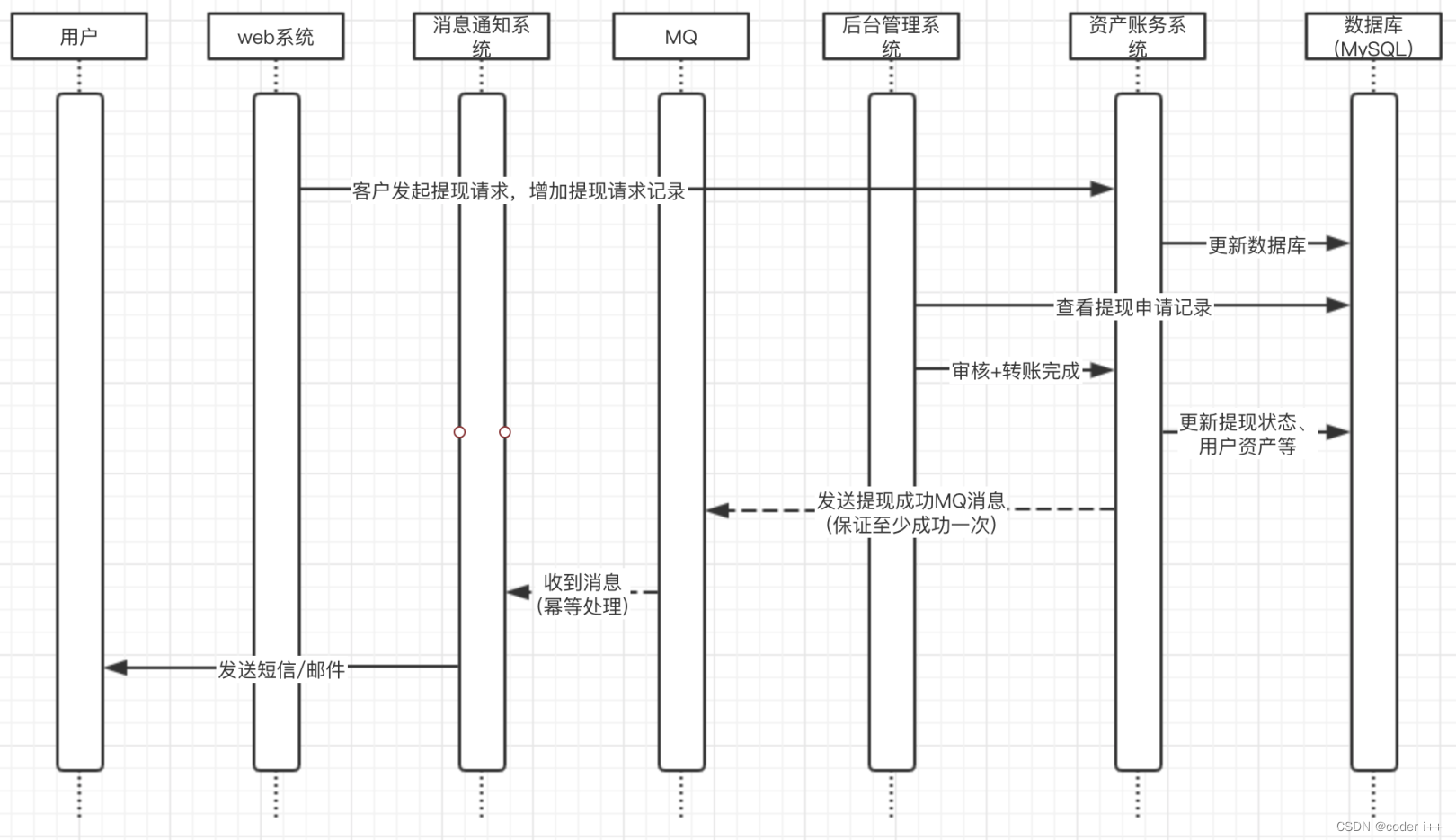

2.1 用户提现业务时序图-私有信息，需要用到MQ进行解耦类
主要思想利用MQ进行解耦
注意事项
因为涉及到资金相关，生产者需要保证消息至少一次成功，所以要有重试逻辑；消费者需要考虑因为重试导致的多次消费问题，所以需要加幂等处理，幂等可以使用redis去做

用户提现业务时序图

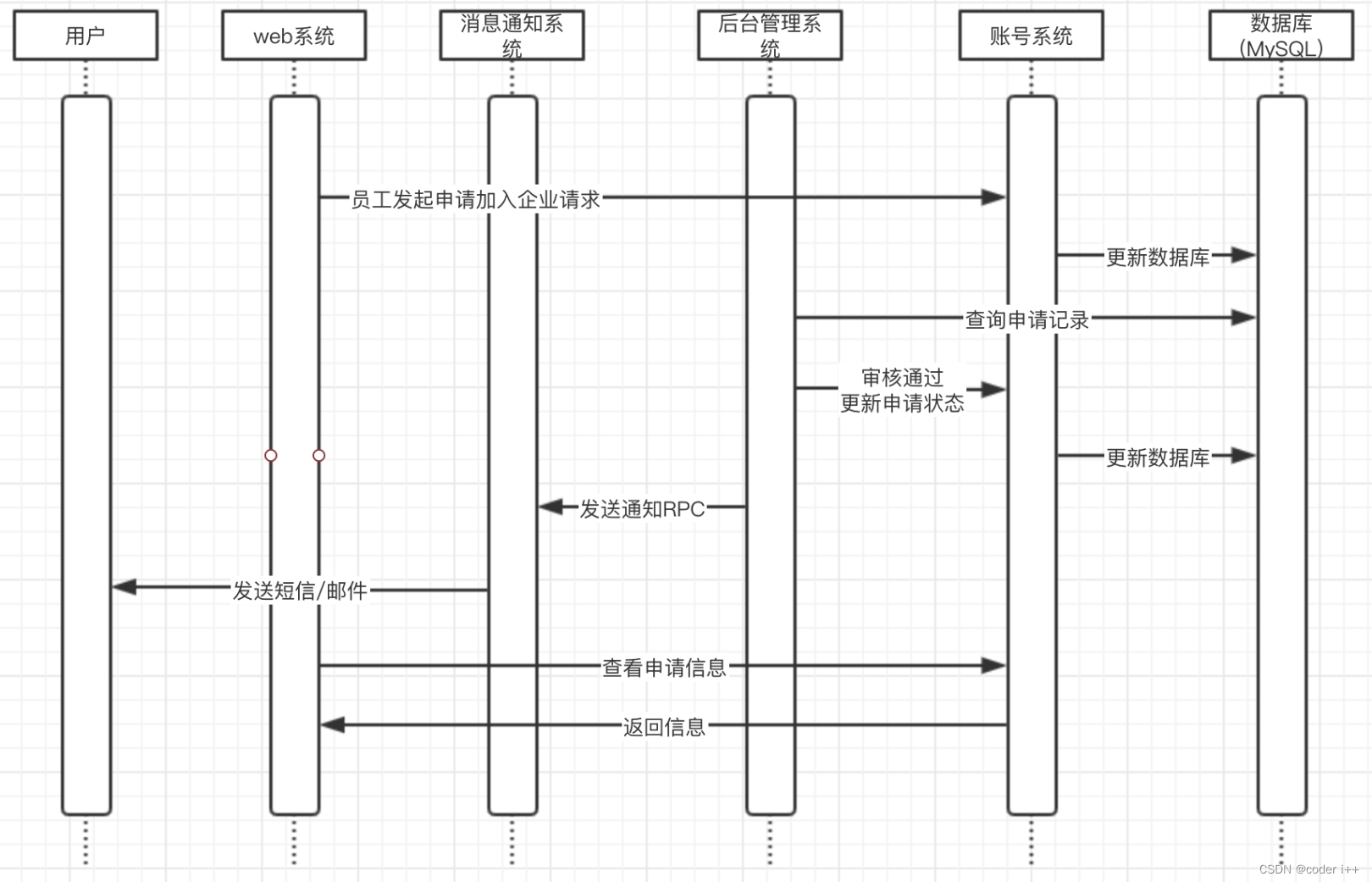

2.2 员工申请加入企业业务时序图——私有信息直接获取类
2.3 系统类公告信息业务时序图——公开信息需本地缓存类
主要思想
公共信息的获取主要特性是有大量用户获取的数据是同一份数据，比如网站公告、banner、活动
那么如果每次都从数据库拿，势必会对数据库造成很多流量，再加上这类数据一般修改不频繁，所以放在最外层的服务缓存
当有修改时，MQ通知出去

系统类公告信息业务时序图
三、数据库设计

3.1私有消息通知模板表（msg_notify_private_template)
消息通知模板主要是方便在发送通知时可以灵活使用模板，模板主要包括：

【腾讯】您充值的 ${amount} 元已经到账，请及时查看。【腾讯】您已从${company}公司成功提现${amount}元。【腾讯】您的KYC认证申请，审核失败，请重新上传身份认证信息。【腾讯】您的KYC认证申请，已通过审核。【腾讯】您申请加入${company}公司失败，请登录网站重新申请。【腾讯】您申请加入${company}公司审核通过。【腾讯】您的账号【${account}】在【${time}】使用了新的 IP地址【${unusualIp}】登录了腾讯后台管理系统，请确认这是您本人的操作。【腾讯】尊敬的用户，您已成功注册腾讯。【腾讯】您的验证码为${code}，30分钟内有效，请勿将验证码告诉他人。若非本人操作，请忽略此信息。感谢您的支持与信任。

字段名	类型	允许空	字段说明	示例
id	bigint(20)	no	主键	1
notify_channel	varchar(30)	no	通知渠道:SMS/PAGE_POPUP/NOTIFY_CENTER	SMS
msg_language	varchar(10)	no	消息语言:zh/en	en
msg_type	varchar(30)	no	消息类型:对应枚举NotifyTypeEnum#VERIFICATION_CODE(验证码)、REGISTER_SUCCESS(注册成功) 、充值、算税、发薪、到账、系统更新	VERIFICATION_CODE
title	varchar(300)	no	模板标题	提现成功
content	varchar(1000)	no	模板内容	【腾讯】您已从${company}公司成功提现${amount}元。
out_template_id	varchar(60)	no	外部模板id，对应第三方的短信id	162632

表结构如下：

DROP TABLE IF EXISTS  msg_notify_template;
CREATE TABLE msg_notify_template (id bigint(20) unsigned NOT NULL AUTO_INCREMENT,notify_channel varchar(30) NOT NULL COMMENT '通知渠道:SMS/PAGE_POPUP/NOTIFY_CENTER',msg_language varchar(10) NOT NULL COMMENT '消息语言:zh/en',msg_type varchar(30) NOT NULL COMMENT '消息类型:对应枚举NotifyTypeEnum#VERIFICATION_CODE(验证码)、REGISTER_SUCCESS(注册成功)',title varchar(300) DEFAULT NULL COMMENT '模板标题',content varchar(1000) DEFAULT NULL COMMENT '模板内容，带占位符:【腾讯】您已从${company}公司成功提现${amount}元。',out_template_id varchar(60) DEFAULT NULL COMMENT '外部模板id，对应第三方的短信id',GMT_CREATE timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,CREATER varchar(32) DEFAULT NULL COMMENT '创建人',GMT_MODIFIED timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,MODIFIER varchar(32) DEFAULT NULL COMMENT '修改人',MEMO varchar(200) DEFAULT NULL COMMENT '备注',PRIMARY KEY (id),UNIQUE KEY uniq_idx_ntype (notify_type,notify_channel,notify_language)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 ROW_FORMAT=DYNAMIC COMMENT='消息通知模板表';

3.2私有消息通知信息记录表（msg_notify_private_record)
私有信息通知基本都是文本信息，明确下有没有可能有其它类型的信息？

字段名	类型	允许空	字段说明	示例
id	bigint(20)	no	主键	1
send_sys	varchar	no	发送系统：管家、小程序（B/C）,SAAS（PC）、微信公众号、短信、邮件	1
send_id	bigint(20)	no	发送者id，如果为0则表示是系统发送	0
rec_id	bigint(20)	no	接受者id	123
language			语言	语言:zh/en
title	varchar(100)	no	标题	提现成功
content	varchar(500)	no	内容	【腾讯】您已从腾讯公司成功提现100元。
more_content	varchar(1000)	no	更多内容，很多情况下是空	null
status	varchar(10)	no	信息状态：未读、已读	未读
hyperlink	varchar(1000)	yes	跳转链接	url

表结构如下：

DROP TABLE IF EXISTS  msg_notify_private_record;
CREATE TABLE msg_notify_record (id bigint(20) unsigned NOT NULL AUTO_INCREMENT,send_sys varchar(10) NOT NULL DEFAULT '1' COMMENT '发送系统：管家、小程序（B/C）,SAAS（PC）、微信公众号',send_id bigint(20) NOT NULL DEFAULT 0 COMMENT '发送者id，如果为0则表示是系统发送',rec_id bigint(20) NOT NULL DEFAULT 0 COMMENT '接受者id',title varchar(100) DEFAULT NULL COMMENT '标题',content varchar(500) DEFAULT NULL COMMENT '内容，带占位符:【腾讯】您已从腾讯公司成功提现100元。',more_content varchar(1000) DEFAULT NULL COMMENT '更多内容',status varchar(10) NOT NULL DEFAULT '未读' COMMENT '信息状态：未读、已读、失效',hyperlink varchar(1000) DEFAULT NULL COMMENT '跳转链接',GMT_CREATE timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,CREATER varchar(32) DEFAULT NULL COMMENT '创建人',GMT_MODIFIED timestamp NOT NULL DEFAULT CURRENT_TIMESTAMP,MODIFIER varchar(32) DEFAULT NULL COMMENT '修改人',MEMO varchar(200) DEFAULT NULL COMMENT '备注',PRIMARY KEY (id),UNIQUE KEY uniq_idx_ntype (notify_type,notify_channel,notify_language)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 ROW_FORMAT=DYNAMIC COMMENT='消息通知基础信息记录表';

3.3 公有消息通知信息记录表(msg_notify_public_record)
公有信息包括文本，图片，语音消息，公有信息一般都是由后台管理员发送出去，主要包括网站公告，banner，活动，系统更新等。

字段名	类型	允许空	字段说明	示例
id	bigint(20)	no	主键	1
msg_location	bigint(20)	no	信息的显示位置	0
index	bigint(20)	no	接受者id	123
language	int		语言
send_id	bigint(20)	no	发送者id，管理员id	0
display_platform	int		显示的平台。1- web端， 2-移动端
msg_type	int	no	信息类型:1-文本、2-图片、3-语音	1
text_title	varchar(100)		文本的标题
text_content	varchar(500)		文本的内容，支持富文本
img_desc	varchar(100)		图片描述
img_url	varchar(500)		图片存储地址
hyperlink	varchar(500)		超链接
status	int		1-有效、0-删除

表结构如下：

drop table if exists msg_notify_public_record;
create table msg_notify_public_record(
id bigint（20）  not null auto_increment comment 'id自增',
msg_location int(11) not null default '0' comment '文本的显示位置',
index int(11) not null comment '文本的序号',
language int(11) not null comment '语言',
status varchar(10) not null default '未读' comment '状态：1-有效;0-删除‘，
hyperlink varchar(1000） default null comment '跳转链接',
gmt_create timestamp not null default current_timestamp,
creater varchar(32) default null comment '创建人',
gmt_modifier timestamp not null default current_timestamp,
modifier varchar(32) default null comment '修改人',
memo varchar(200) default null comment '备注',
primary key (id),
) engine=innodb auto_increment=1 default charset=utf8 row_format=dynamic comment = '公有消息通知信息记录表'
