概述

DTW （Dynamic time warping）算法是可以度量两个独立时间序列的相似度的一种方法。曾被广泛应用在单词音频的匹配上。该方法主要用来解决在两段序列的时长不同的情况下，进行相似度的判断。
例子1

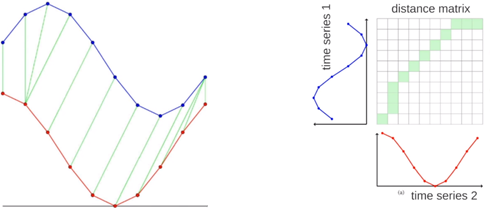

上图中，左侧时长相等，可以逐一进行欧式距离的计算，右侧则是时长不等，经过DTW之后得到的结果，可以看出来两个序列并不是一一对应的。
例子2
再比如上面左图，要得到蓝色序列与红色序列的相似度，因为可以看出来两个序列有经过平移的迹象，直接用一一匹配的方法显然是不合理的。要得到左图的对应效果，就需要用DTW方法。

算法原理与步骤

① 计算两个特征点之间的欧氏距离。构成一个 n*m 矩阵，距离矩阵。
在这里插入图片描述

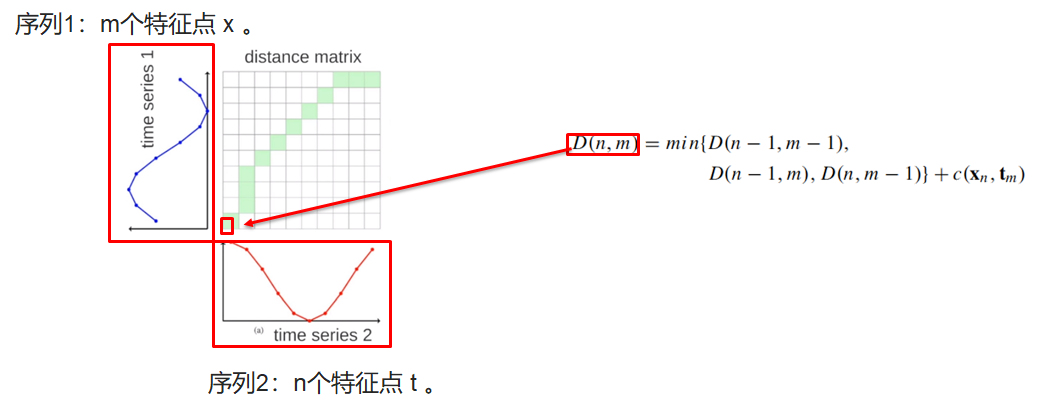

②计算累计距离得到DP矩阵。

计算后的的值，放到DP矩阵中，为了更加直观的理解，把这两个序列绘图如下：

其实在计算过程中，计算的顺序其实是有方向的。网上有很多的博客说的也非常清楚，博主在这里不再赘述。为了更好的理解计算过程，列举一个非常非常非常非常简单的例子来帮助理解，如下图： A B为带有两个特征值的序列，右边是其对应的DP矩阵的求解步骤。
在这里插入图片描述
③ 当计算完整个DP矩阵后，右上角的值（不一定是右上角，就是最终的得到的那个矩阵角上的值）即为两个序列的累计距离。

④从右上角往左下角回溯，找到累计距离最短的路径，根据路径可以得到各个点之间的对应关系。

算法的实现

博主是利用matlab实现的这个算法，只是因为利用matlab可以很方便的查看矩阵和画图，检查算法的正确性，但是没有调用matlab中成形的函数，所以利用这个思路，用C/C++也是可以实现的，便于移植。

首先要写好两个函数。
一个是Get Min（）；用来得到三个值中的最小值，在计算 DP矩阵时用得到。

function min = GetMin(a,b,c)
if(a <= b && a <= c)min = a;
elseif(b <= a && b <= c)min = b;
elseif(c <= b && c <= a)min = c;
end
end

另一个是GetMinIndex（）；这是用来在得到 DTW 结果之后，方便显示特征点匹配的结果，返回两个序列对应特征点的索引。

function [index_i,index_j] = GetMinIndex(a,b,c,i,j)
%a 是相邻左上角，b 是相邻正上方，c说相邻正左方
%i 是当前的x坐标  j 是当前 y坐标
if(a <= b && a <= c)index_i = i-1;index_j = j-1;
elseif(b <= a && b <= c)index_i = i-1;index_j = j;
elseif(c <= b && c <= a)index_i = i;index_j = j-1;
end
end

接下来就是主函数了

%生成两个有明显平移性质的时间序列
x = zeros(1,50);
for i = 1:50x(i) = sin(i*2*pi/50)+2;
end
y = zeros(1,50);
for i = 1:50y(i) = sin(i*2*pi/50 + pi/6)+2;
end
x_len = length(x);
y_len = length(y);
plot(1:x_len,x);hold on
plot(1:y_len,y);hold on
%计算两序列每个特征点的距离矩阵
distance = zeros(x_len,y_len);
for i = 1:x_lenfor j=1:y_lendistance(i,j) = (x(i)-y(j)).^2;end
end
%计算两个序列
DP = zeros(x_len,y_len);
DP(1,1) = distance(1,1);
for i=2:x_lenDP(i,1) = distance(i,1)+DP(i-1,1);
end
for j=2:y_lenDP(1,j) = distance(1,j)+DP(1,j-1);
end
for i=2:x_lenfor j=2:y_lenDP(i,j) = distance(i,j) + GetMin(DP(i-1,j),DP(i,j-1),DP(i-1,j-1));end
end
%回溯，找到各个特征点之间的匹配关系
i = x_len;
j = y_len;
while(~((i == 1)&&(j==1)))plot([i,j],[x(i),y(j)],'b');hold on %画出匹配之后的特征点之间的匹配关系if(i==1)index_i = 1index_j = j-1elseif(j==1)index_i = i-1index_j = 1else[index_i,index_j] = GetMinIndex(DP(i-1,j-1),DP(i-1,j),DP(i,j-1),i,j)endi = index_i;j = index_j;
end

最终效果如下图，可以看出来是考虑了平移之后的匹配。
效果图

总结

DTW算法的计算复杂度是比较高的，如果数据量较大，使用DTW的matlab函数将会十分耗时，因为matlab的循环十分耗时。因此可以考虑用matlab调用DTW的C或C++函数，计算时间大大减少。例如我之前用过的一个数据，用DTW的matlab函数需要计算几十个小时，而调用DTW的C函数，只需要几十秒就能完成。我这里有之前已经配置好的C函数，效率很快。但是如果数据量较小，使用DTW的matlab函数也比较快。
