一、简单功能实现

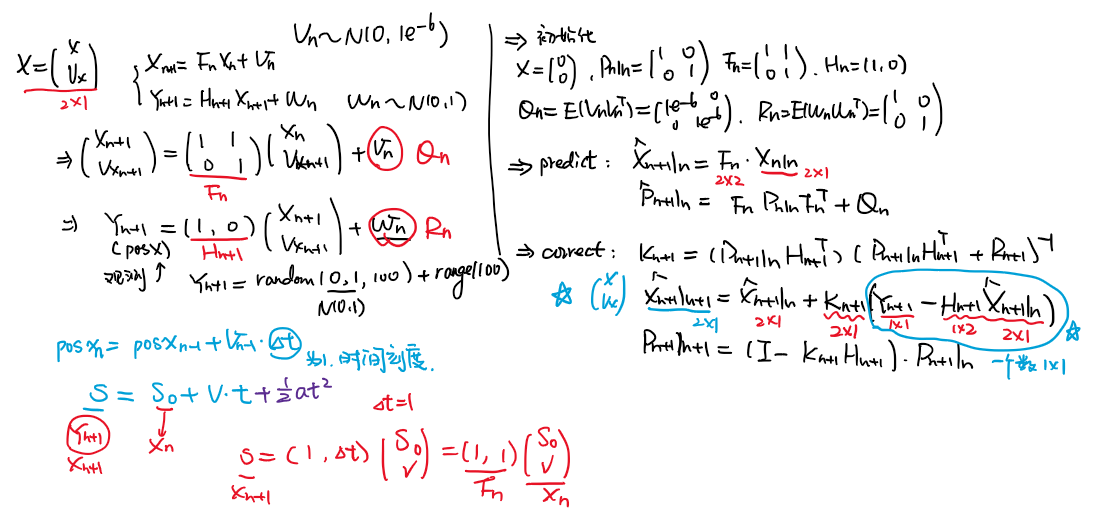

一维信号的，匀速运动，位移预测。有观测Yn+1(S)。状态为Posx和vx。有过程噪声Vn，观测噪声Wn。具体数学模型如下：

代码来源：卡尔曼滤波_周先森爱吃素的博客-CSDN博客_卡尔曼滤波的步骤

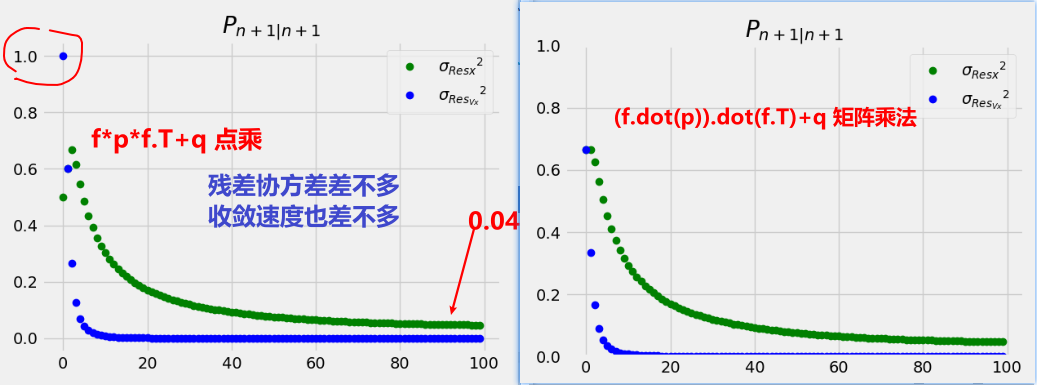

  注意：第34行和第35行的代码区别。34行为矩阵点乘，不是矩阵乘法。

 第一个为点乘，第二个为矩阵乘法。

    # p_predict = f * p * f.T + qp_predict = (f.dot(p)).dot(f.T) + q

1.1 代码如下：

"""
Author: Zhou Chen
Date: 2020/3/27
Desc: 使用卡尔曼滤波进行状态预测
"""import numpy as np
import matplotlib.pyplot as plt
plt.style.use('fivethirtyeight')# 创建位置观测矩阵，表示0-99的位移
z_observed = np.arange(100)
# 创建高斯噪声矩阵np.random.seed(0)
z_noise = np.random.normal(0, 1, 100)
z = z_observed + z_noise
# 创建初始状态矩阵Xn|n
x = np.array([[0, ], [0, ]])
# 创建初始状态协方差矩阵P，这里的1也可以是一个较为合适的较大数字 Pn|n
p = np.array([[1, 0], [0, 1]])
# 创建状态转移矩阵，采样频率为1秒，所以△t为1 Fn transition
f = np.array([[1, 1], [0, 1]])
# 创建状态转移协方差矩阵，协方差较小  Qn
q = np.array([[1e-6, 0], [0, 1e-6]])
# 创建观测矩阵 Hn
h = np.mat([1, 0])
# 创建观测噪声的协方差矩阵 Rn
r = np.mat([1])for i in range(100):# 迭代，计算5大步骤x_predict = f * x# p_predict = f * p * f.T + qp_predict = (f.dot(p)).dot(f.T) + qkalman = (p_predict * h.T) / (h * p_predict * h.T + r)x = x_predict + kalman * (z[i] - h * x_predict)p = (np.eye(2) - kalman * h) * p_predictplt.plot(x[0, 0], x[1, 0], 'bo')plt.xlabel("location")
plt.ylabel("speed")
plt.savefig("rst.png")
plt.show()

二、残差分析

此处的：X=（posx, Vx）一维情况，x的位置，x方向的速度。

观测 vx=1. Yn+1 = x + vx * Δt + noise
状态 X=(posx, vx)
初始化：Pn|n, Xn|n，Hn, Fn, Qn=1e-6, Rn=1

 从上图可以看出：
① kalman校正的（蓝色点）更加接近真实值。这也是观测越来越权重小的表现
②观测Yn+1(绿色点) 由于观测误差Rn=1，值太大了。所以观测误差较大
③速度的估计情况（红色点）速度的估计误差要远小于位移的估计
