ipv4 报文格式中文描述

ipv4 英文描述

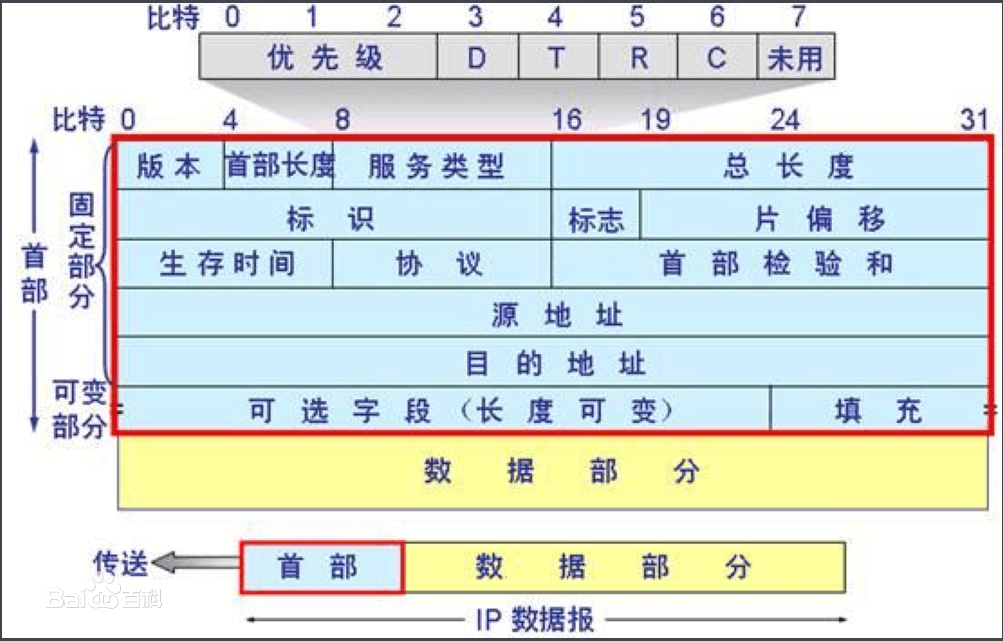

1. 第一行 报文头部 20 byte + 选项 40 byte
   1. ver 版本：4位 ipv4=0100
   2. hlen 头部长度：4bit 固定头部 + 选项 用4byte 为单位标记头部长度 （5-15）0101-1111
   3. tos服务类型：8位
   4. total length 报文总长度：16位. 0-65535 字节，链路允许 MTU 1500字节 ，一般需要mtu分片
2. 第二行
   1. identification 报文标识符 id号：16位，当原始报文超过 mtu，必须分片，每个分片打上相同的标记，便于接收端识别为同一个 报文的分片
   2. flag 标记：3位，第一位未使用；第二位 do not fragment(df)不分片，第三位 more fragment(mf)表示 后续还有分片， 除了最后一个分片 mf=1其他分片mf=0
   3. fragment offset 分片偏移量：13位，标记分片在分组中的位置。
   4. 备注： 因为任何物理 网络介质传输能力优先，有个最大传输单元，以太网最大帧 1518 = ip报文 （1500byte）+ 帧头（18byte）.
3. 第三行
   1. time to live (ttl:生存时间)：8位，指数据包可以传多少跳，跟ping ttl 一个概念。linux ttl=255,win98 ttl=128,win7 ttl=64
   2. protocol ，8位，表示出传输层的协议号；自己应该交给上层哪个协议（ICMP/IGMP/OSPF）
   3. 1:ICMP,2:IGMP,4:IP,6:TCP,8:EGP,17:UDP,41:IPV6
   4. header checksum(报头校验和)，用于校验IP报头差错；只校验 头部，数据部分交给tcp
4. 第四行
   1. source ip address 源地址，32 位
5. 第五行
   1. destination ip address 目的地址，32位
6. 第六行
   1. option 可选字段
