（6）Software Pack：生成MDK软件包（包内容介绍和PDSC文件介绍）

article/2025/9/28 14:12:18

1、一个Software Pack里面包含以下内容：

.h头文件、.c源文件、PDSC文件、gen_pack脚本、PACK.xsd、PackChk、LICENSE、README.md

在这里插入图片描述

其中（1）需要修改的
.h头文件、.c源文件是需要封装成库的文件
PDSC文件描述了库里面文件的依赖关系；
gen_pack脚本用于自动根据PDSC文件生成相应的软件库；
README.md采用MarkDown编辑，可用于描述Software Pack的使用方式等信息
（2）不用修改
PACK.xsd和PackChk.exe是 MDK 安装的一部分，可用于验证生成的 PDSC 文件；
LICENSE是协议文件；

2、PDSC文件

以官方文档为例说明PDSC文件（XML格式）的各个部分，图在上，解释在下。

<?xml version="1.0" encoding="UTF-8"?>
<package schemaVersion="1.4.9" xmlns:xs="http://www.w3.org/2001/XMLSchema-instance" xs:noNamespaceSchemaLocation="PACK.xsd"><vendor>vendor</vendor><name>name</name><description>库介绍</description><url>http://www.keil.com/pack/</url><license>LICENSE.txt</license><supportContact>***@qq.com</supportContact>

（1）XML 模式在 PACK.xsd 文件中定义，该文件是 MDK 安装 (C:\Keil\UV4) 的一部分。它可以使用任何文本编辑器打开，并可用于验证您将要生成的 PDSC 文件。
（2）name 和 vendor标签定义了 Pack 的基础知识，也用于 PACK 文件的文件名。
（3）description应包含有关包本身和/或其内容的一些附加信息，它将显示在 Pack Installer 的 Pack 选项卡中。
（4） url标签可能包含一个带有包下载链接的 URL。
（5）license为协议文件
（6）supportContact位置坐着的联系方式

<releases><release version="1.0.1">20**/**/** ****20**/**/** ****</release></releases>

（1）需要指定带有标记的部分，因为 Pack Installer 将使用它来标识 Pack 的版本；
（2）实际上就是库的版本，每次添加内容后添加一下新的版本号，就会生成新的版本，会在生成库的文件夹替换掉老版本，但是Keil里面旧版本安装了就会都在。

<keywords><!-- keywords for indexing --><keyword>***</keyword></keywords>

（1）指出这个库的关键词，便于搜索；

<conditions> <condition id="condition_1"><description>condition description</description><accept Cclass="***" Cgroup="****"/><accept Cclass="***" Cgroup="****" Csub="*****"/></condition></conditions>

（1）这里是限定条件；

<components><component Cclass="*" Cgroup="**" Csub="tos_config" Cversion="1.0.1" condition="condition_1"><description>component description</description><RTE_Components_h> #define RTE_Drivers_PHY_MyPHY /* Driver PHY MyPHY */ </RTE_Components_h><files><file category="header" name="**\**\***.h"/><file category="header" name="**\**\***.h" attr="config"/><file category="source" name="**\***.c"/></files></component>
</components>

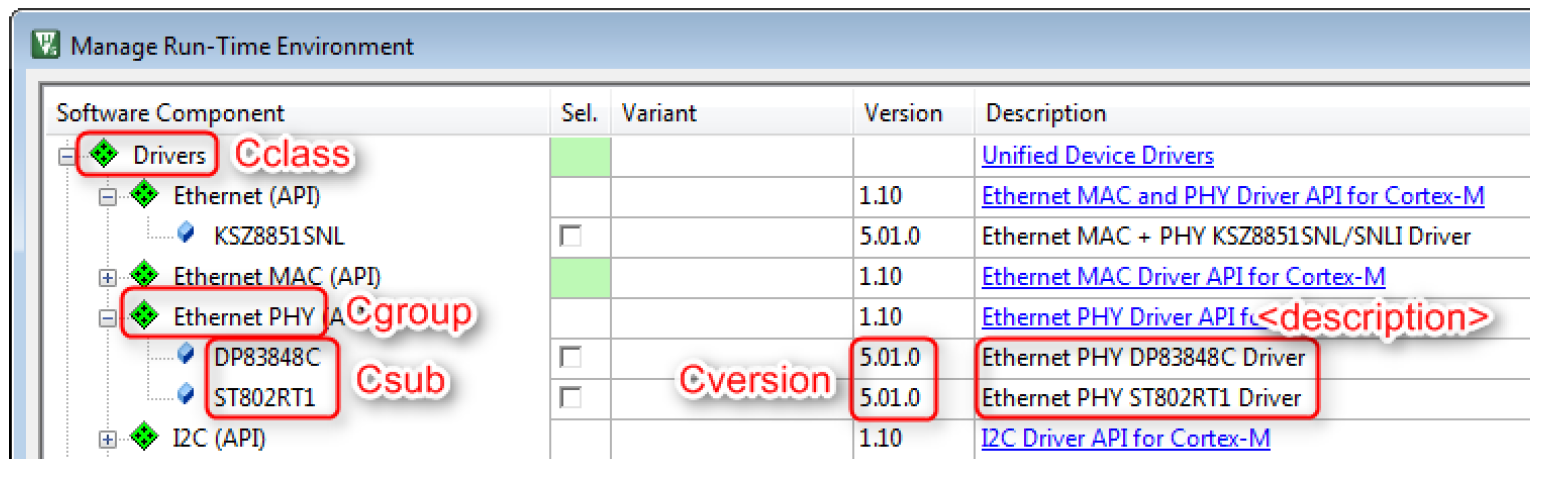

在这里插入图片描述
（1）这里是库包含的文件

</package>

（1）PDSC 文件以包的结束标记结束；

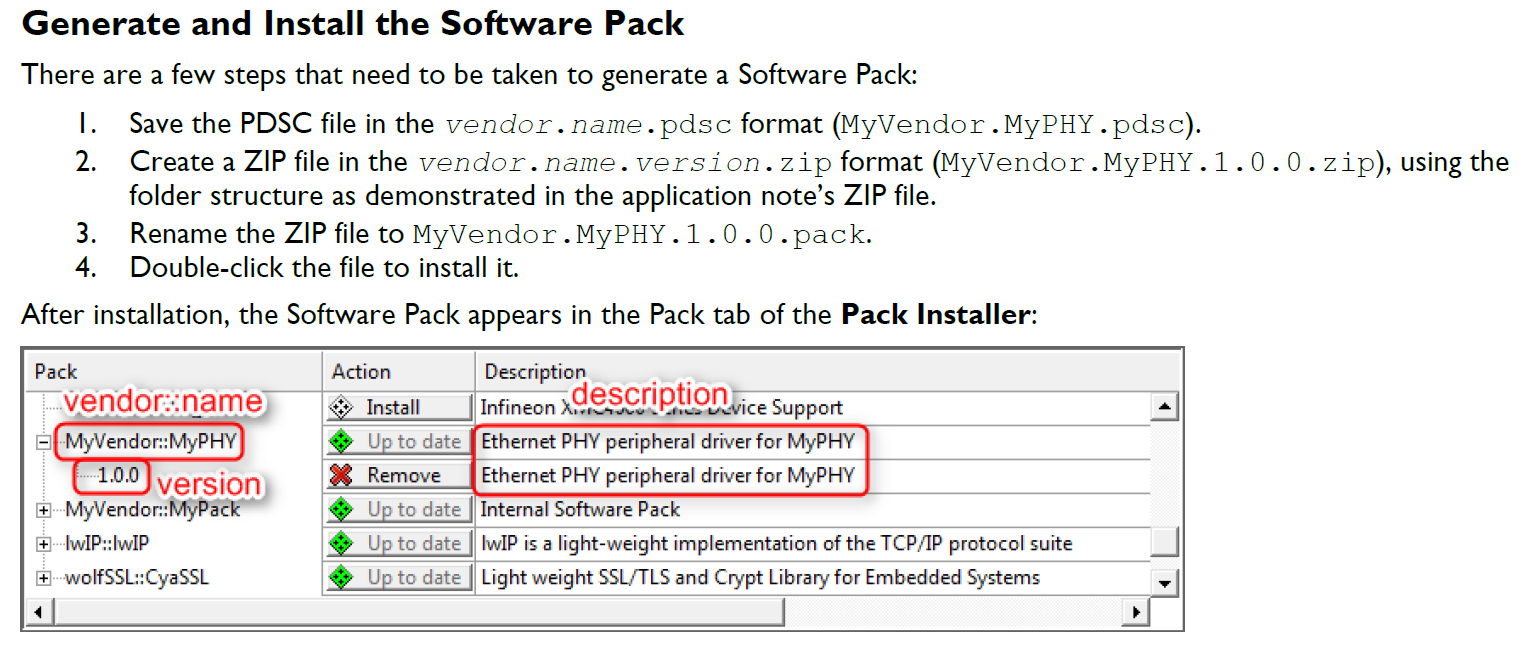

3、利用官方文档生成库（参考）

在这里插入图片描述

4、利用gen_pack.bat脚本生成库

步骤：

1、重命名PDSC文件为vendor.name.pdsc
2、在Notepad++打开批处理文件gen_pack.bat

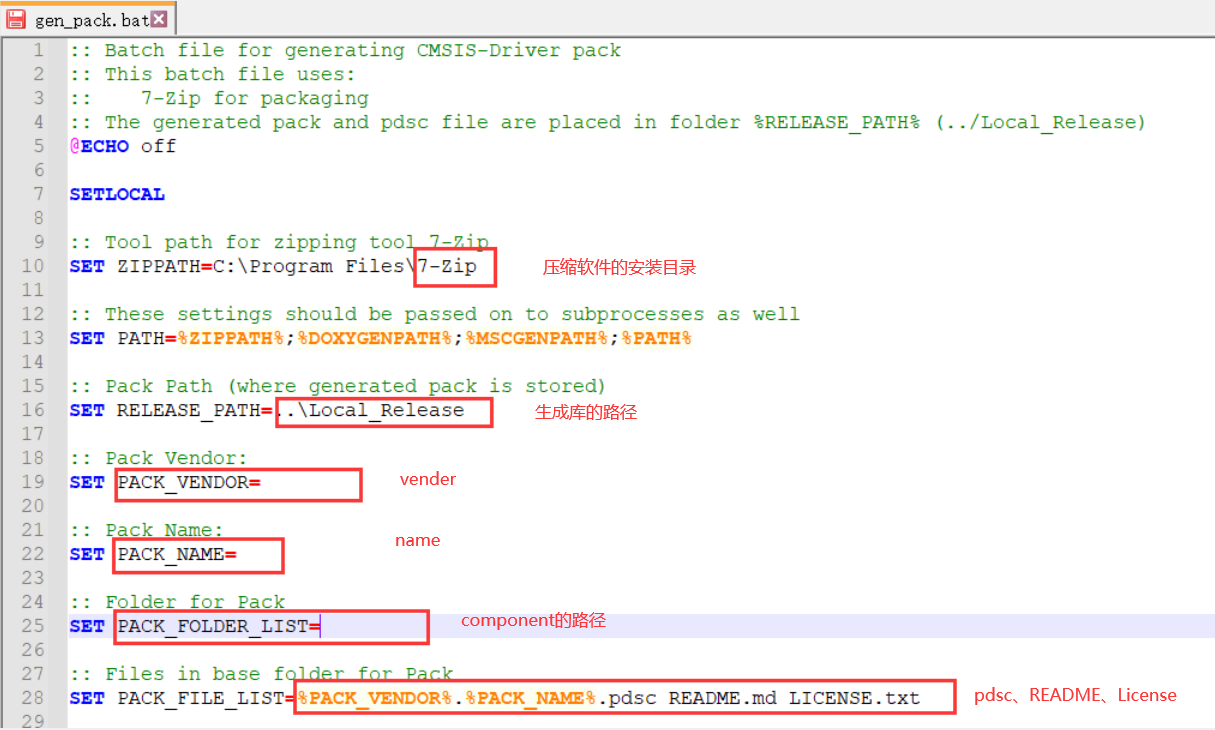

3、修改gen_pack.bat的以下内容
在这里插入图片描述
4、打开cmd界面，定位到gen_pack.bat所在文件夹

然后点击enter，就会在Local_release文件夹生成库文件

说明：

（1）gen_pack.bat的作用：

检查PDSC文件的可用性、复制PDSC文件到文件目录、在文件目录运行PackChk.exe、在工作目录创建一个包文件。它会被称为Vendor.name.1.0.1.pack

参考学习链接：

[1]http://blog.sina.com.cn/s/blog_dc9571b90102vhqf.html
[2]https://www.cnblogs.com/libra13179/p/6273415.html
[3]https://www.bilibili.com/video/BV1AK411p7d9
[4]https://github.com/ARM-software/CMSIS-Driver
[5]keil CMSIS PACK制作中文手册，官方文档的翻译版，可以参考，不过还是看原文比较好
英文文档
链接：https://pan.baidu.com/s/1JZnIuywsDmsJm3-7vh9vpQ
提取码：1234
