交互图
交互图是用来描述系统中的对象是如何进行相互作用的。也就是一组对象是如何进行信息传递的。主要描述协作的动态行为方面。
交互包括两个方面：1.强调消息的时间顺序。2.强调发送和接收信息的对象的结构组织 因此引出了两个图
顺序图：强调信息的时间顺序
合作图：强调对象之间的交互关系

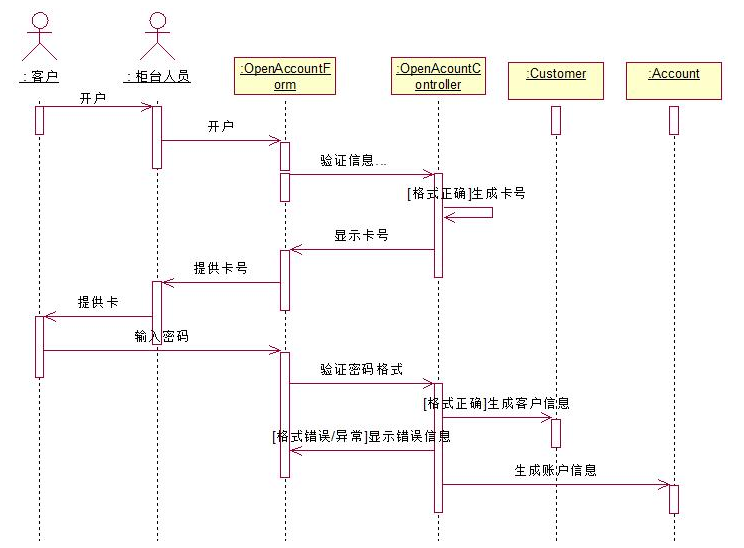

顺序图（sequence diagram）
顺序图描述了按照时间的先后顺序对象之间交互动作过程
顺序图的构成：
1.对象
2.消息：是对象之间的通信，可以是信号或者操作调用。

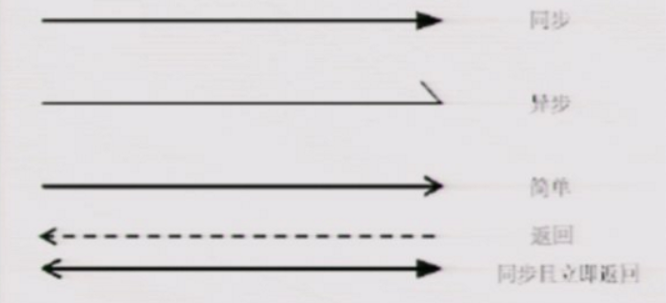

消息组成：简单消息：表示简单的控制流
同步消息：表示嵌套的控制流
异步消息：表示异步控制流
同步消息的箭头指向被通知，被调用的方法 。
同步消息指的是只能等待结果返回才能做下面的事情，例如我去买电影票，需要等售票员把电影票给我，我才能结束。但是异步消息就是不需要等此事结束后返回就可以做其他事情，例如将衣服放入自动洗衣 机中，再次同时可以去干别的事情。
3.生命线：表示在某段时间内对象是存在的。
合作图（Collaboration Diagram /Communication Diagram）
显示某组对象如何为了由一个用例描述的一个系统事件而与另一组对象进行协作的交互图，强调的是参加交互的对象的组织
具体的解析可看这里点击这里
