实验案例：firewall防火墙的地址伪装和端口转发
实验环境
某公司的Web服务器、网关服务器均采用Linux CentOS 7.3操作系统，如图所示。为了加强网络访问的安全性，要求管理员熟悉firewall防火墙规则的编写，以制定有效、可行的主机防护策略。

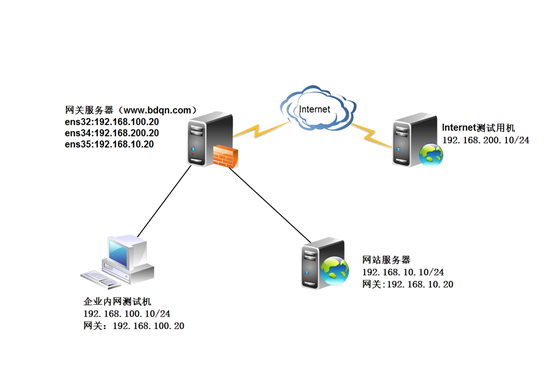

实验拓扑：
需求描述：
网关服务器ens33网卡分配到trusted（信任）区域，ens34网卡分配到external（外部）区域，ens35网卡分配到dmz（非军事）区域。
网站服务器和网关服务器将ssh默认端口都改为12345
网站服务器开启https，过滤未加密的http流量，且拒绝ping。
公司内网用户需要通过网关服务器共享上网
互联网用户需要访问网站访问
实验步骤：
Step①基本环境配置
（1）为网关服务器与网站服务器配置主机名及网卡地址
网关服务器：
[root@Centos ~]# hostnamectl set-hostname trusted
企业内网测试机：
[root@trusted ~]# hostnamectl set-hostname trusted
Internet测试用机
[root@externsl ~]# hostnamectl set-hostname externsl
网站服务器：
[root@dmz ~]# hostnamectl set-hostname dmz
更改SSH的监听端口
网关改ssh端口
[root@gateway ~]# vim /etc/ssh/sshd_config
网站改ssh端口
[root@dmz ~]# vim /etc/ssh/sshd_config
[root@gateway ~]# systemctl restart sshd //重新启动服务
（2）开启网关服务器的路由转发功能
[root@gateway ~]# vim /etc/sysctl.conf
Step②在网站服务上部署web站点
（1） 安装httpd和mod_ssl软件包
[root@dmz ~]# yum -y install httpd mod_ssl
（2） 启用并启动httpd服务
[root@dmz ~]# systemctl start httpd
[root@dmz ~]# systemctl enable httpd
（3） 创建网站测试页
[root@dmz ~]# echo “this is a test web” >> /var/www/html/index.html
Step③为网站服务和网关服务编写firewalld规则
(1) 网站服务规则
1） 开启并启动firewall
[root@dmz ~]# systemctl start firewalld
[root@dmz ~]# systemctl enable firewalld
2） 将默认区域改为dmz
[root@dmz ~]# firewall-cmd --set-default-zone=dmz
查看默认区域
[root@dmz ~]# firewall-cmd --get-default-zone
Dmz
3） 为dmz区域打开https服务及添加TCP的12345端口
[root@dmz ~]# firewall-cmd --zone=dmz --add-service=https --permanent
[root@dmz ~]# firewall-cmd --zone=dmz --add-port=12345/tcp --permanent
（–permanent为设置永久性规则）
4）禁止ping
[root@dmz ~]# firewall-cmd --add-icmp-block=echo-request --zone=dmz –permanent
5） 因为预定义的ssh更改了默认端口，所以将预定义ssh服务移除
[root@dmz ~]# firewall-cmd --zone=dmz --remove-service=ssh –permanent
6） 重新加载firewalld激活配置，并查看
[root@dmz ~]# firewall-cmd –reload
[root@dmz ~]# firewall-cmd --list-all --zone=dmz
（2）在网关服务器上配置firewalld防火墙
1）启动并启用防火墙
[root@gateway ~]# systemctl start firewalld
[root@gateway ~]# systemctl enable firewalld
查看防火墙状态
[root@gateway ~]# firewall-cmd --state
running

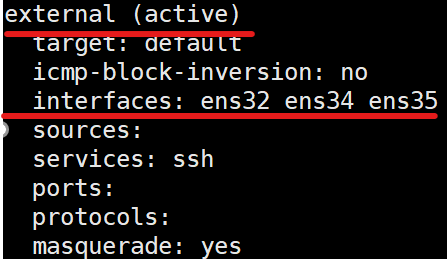

2）设置默认区域为external区域，并查看配置结果
[root@gateway ~]# firewall-cmd --set-default-zone=external
4） 将ens32网卡配置到trusted区域，将ens35配置到dmz区域
[root@gateway ~]# firewall-cmd --change-interface=ens32 --zone=trusted
[root@gateway ~]# firewall-cmd --change-interface=ens35 --zone=dmz
查看配置
[root@gateway ~]# firewall-cmd --get-active-zones
5） 配置external区域添加TCP的12345端口
[root@gateway ~]# firewall-cmd --zone=external --add-port=12345/tcp –permanent
6） 配置external区域移除SSH服务
[root@gateway ~]# firewall-cmd --zone=external --remove-service=ssh --permanent
7）配置external区域禁止ping
[root@gateway ~]# firewall-cmd --zone=external --add-icmp-block=echo-request –permanent
8） 重新加载防火墙激活配置
[root@gateway ~]# firewall-cmd –reload
验证;
- 在互联网测试计算机上通过SSH登录网关外部接口12345端口
[root@externsl ~]# ssh -p 12345 192.168.200.20
2）在企业内网测试计算机SSH登录web网站服务器的12345端口
[root@trusted ~]# ssh -p 12345 192.168.10.10
3）在企业内网测试机上访问网站服务器
配置IP伪装与端口转发
1.内网用户通过网关服务器共享上网
1）外网搭建网站服务，并添加测试内容
[root@externsl ~]# yum install -y httpd
[root@externsl ~]# echo “www.benet.com” >> /var/www/html/index.html
启动服务
[root@externsl ~]# systemctl start httpd
2）内部测试机访问外网网站，可以访问
3）在dmz网站服务上测试，同样可以访问

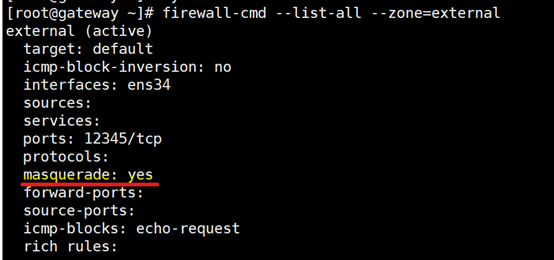

4）查看网关服务器的external区域是否开启地址伪装
5）在网关服务器上关闭external的地址伪装，添加富规则，要求external区域内，源地址192.168.100.0/24网段地址开启地址伪装
[root@gateway ~]# firewall-cmd --list-all --zone=external
firewall-cmd --zone=external --add-rich-rule=‘rule family=ipv4 source address=192.168.100.0/24 masquerade’
在dmz的网站服务器测试，发现无法访问外网网站
2.配置端口转发实现互联网用户访问内部web服务
1）将内网服务的192.168.100.10的443号端口映射到web服务器IP地址192.168.10.10 的443端口
[root@gateway ~]# firewall-cmd --zone=external --add-forward-port=port=443:proto=tcp:toaddr=192.168.10.10
2）在互联网测试机访问内部web服务成功
3）如给内网的服务器申请一个新的公网地址192.168.200.15，做端口转发

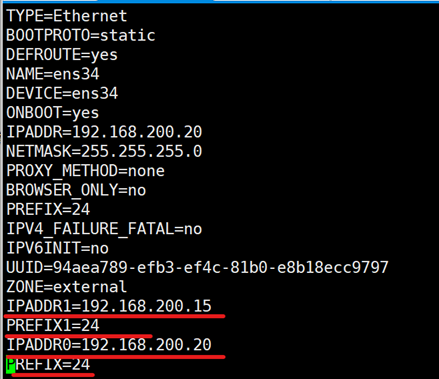

①将新公网地址192.168.200.15配置在网关服务器外接口ens34上，作为第二个IP地址
[root@gateway ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens34
重启服务
[root@gateway ~]# systemctl restart network
[root@gateway ~]# ip add //查看
②使用富规则配置端口转发
[root@gateway ~]#firewall-cmd --zone=external --add-rich-rule=‘rule family=ipv4 destination address=192.168.200.15/32 forward-port port=443 protocol=tcp to-addr=192.168.10.10’
③在互联网测试机访问测试结果
