一、汽车电源

一般来讲，传统能源汽车的电源主要来源于电池和发电机，电池为汽车启动提供能量来源，当汽车启动完成之后，汽车的发电机又会为电池充电。由于发电机和发动机是靠皮带连接的，所以广义上也称发动机发电。而发电机能转多快，或者能输出多少电能，取决于发动机的转速，因为这俩是一根皮带连在一起，所以有了发电机调节器，它能根据发电机的转速（也就是引擎的转速）或者电瓶的电量情况，自动调整发电机产出的电量。所以发电机调节器是一个汽车电源系统重要的部件。

前面提到车载电源的供电是由被引擎带动的发电机产生的，而电瓶主要的作用在于让车辆启动，在启动后基本会进入充电模式，不会再长时间介入放电，这就是为什么汽车启动后拔掉电瓶不会熄火。因为车辆在怠速情况下，发电机的电能已经可以满足点火线圈喷油嘴油泵等必要设备的运转。

二、汽车发动机 ECU 的电源控制电路

上述的情景能够合理有效的运转，则是靠汽车发动机 ECU 的电源控制电路，控制电路主要分为 2 种：

（1）点火开关控制式

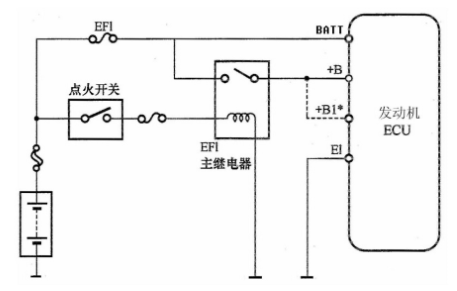

根据上面的电路原理图可以看出，点火开关闭合后，电流流进 EFI 主继电器线圈，触电闭合，给发动机 ECU 的+B 和+B1 端子提供电压，发动机 ECU 开始控制发动机工作，随后发动机带动发电机为 EFI 线路充电或者供其他 ECU 供电。

（2）发动机 ECU 控制式

当点火开关闭合时，蓄电池向发动机 ECU 的 IGSW 端子供电；发动机 ECU 又通过 M-REL 向 EFI 主继电器提供控制信号，使 EFI 主继电器接通，从而蓄电池通过 EFI 主继电器向发动机 ECU 的+B 端子提供电源电压。

这种方式的优点：EFI 主继电器向 ECU 提供电源，断开点火开关后，ECU 在一段时间内仍能为发动机提供电压，这就是发动机控制的延时供电技术。

三、KL15，KL30，KL31，KL61 的含义

汽车电源常用的 KL15，KL30，KL31，KL61 这些接线。

KL15

表示 Zündschloss 信号，就是发动机点火信号（对应汽车钥匙的 IGN 状态），也表示车钥匙扭动，启动汽车的信号。大部分 ECU 都需要在汽车启动状态时才能工作的，如底盘系统的 ECU，ABS、ESP、ABM 等等。

有的还会分 KL15R（R 表示 Radio），就是钥匙旋转到收音机工作的地方（对应汽车钥匙的 ACC 状态），但是车子还没启动，像仪表盘，门窗就是就是接这个信号。这个信号由 Zentrale Elektrik（汽车内的总电箱）供电，经过保险丝引出来接到各个 ECU 的 KL15 管脚。
