浅谈安卓apk加固原理和实现

640?wx_fmt=jpeg

转载本文需注明出处：微信公众号EAWorld，违者必究。

引言：

在安卓开发中，打包发布是开发的最后一个环节，apk是整个项目的源码和资源的结合体；对于懂点反编译原理的人可以轻松编译出apk的源码资源，并且可以修改资源代码、重新打包编译，轻轻松松变成自己的apk或者修改其中一部分窃取用户信息。

代码被反编译对于apk的开发者和使用者而言十分苦恼。apk加固、防止反编译此时显得尤为重要。虽然有好多给apk加固的第三方，可能并不需要自己做apk加固，但是了解apk加固原理还是很有必要的。本文主要向大家介绍apk加固原理和简单实现。

目录：

一、apk常见加固方式

二、apk加固原理

三、apk加固实现

四、apk该方式加固后缺陷

一、apk常见加固方式

（1）代码层级加密--代码混淆

代码混淆是一种常用的加密方式。本质是把工程中原来的有具体含义的类名、变量名、方法名，修改成让人看不懂的名字。常见的代码混淆工具proguard（有兴趣的可以自己看一下该工具：http://t.cn/ELjgHdi）。该加密方式只是对工程提供了最小的保护，并不是说不能逆向破解；只是说难度增加，需要耐心。

（2） Dex文件加密

dex是Android工程中的代码资源文件，通过dex可以反编译出java代码。dex的加壳是常见的加密方式。通过对dex文件加密拼接加壳，可以有效的对工程代码进行保护。apk工程在安装成功后，app启动时会有dex解密的过程，然后重新加载解密后的dex文件。

第二种加密方式也就是本文要为大家分享的加密方式。基本原理是在jni层，使用DexClassLoader动态加载技术完成对加密classex.dex的动态加载，dex文件可以附属在assert或raw目录。

二、apk加固原理

（1）apk文件结构

解压一个apk包，可以看到如下目录结构：

assets：存放工程资源(图片、本地html等)文件的目录

Lib：存放ndk编译出来的so文件（so:C/C++编译出的文件）

META-INF：

该目录下存放的是签名信息，用来保证apk包的完整性和系统的安全性：

CERT.RSA：保存着该应用程序的证书和授权信息

CERT.SF：保存着SHA-1信息资源列表

MANIFEST.MF：清单信息

res：存放资源（布局xml、布局xml引用图片等）文件的目录

AndroidManifest.xml：清单文件，它描述了应用的名字、版本、权限、注册的服务等信息

classes.dex：java源码编译经过编译后生成的dalvik字节码文件，主要在Dalvik虚拟机上运行的主要代码部分

resources.arsc：编译后的二进制资源文件

META-INF文件主要是跟签名有关的文件，保证了apk的完整性和安全性。apk每次重新签名需要删除该文件夹。

需要大家主要关注的是classes.dex文件：因为apk加固主要是对dex文件进行的加密。

(2)Dex文件结构

640?wx_fmt=png

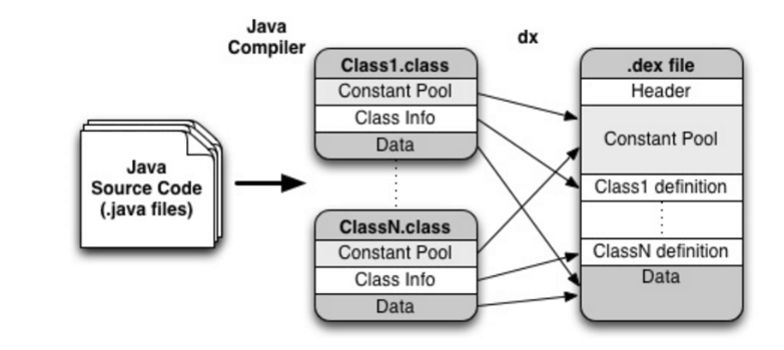

Java源文件生成Dex文件的映射关系

dex文件可以理解为由java文件编译生产的，直观表现就是dex文件可以编译出java源码；

dex文件的作用是记录整个工程（通常是一个Android工程）的所有类文件的信息；

dex文件是从class文件演变而来的，class文件存在冗余信息，dex文件则去掉了冗余，并且整合了整个工程的类信息。

640?wx_fmt=png

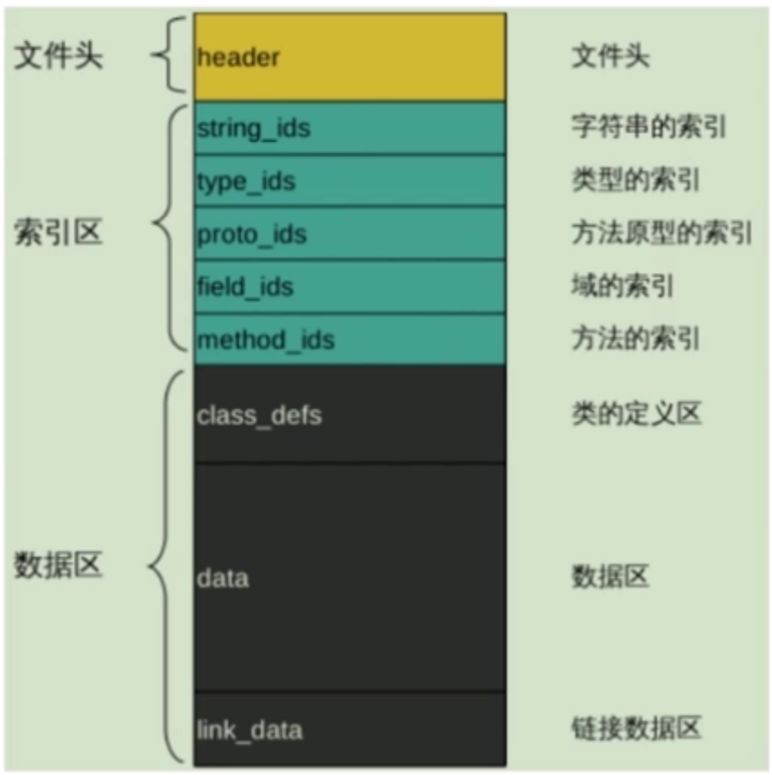

Dex文件结构

文件头header包含了dex文件的信息，也是大家需要关注的部分。因为下面的操作中会有dex文件的修改操作，而判断是否是正确的dex文件是由header部分决定的。

下面看一下header部分的信息：

struct DexFile { 	DexHeader     header; 	DexStringId     StringIds[StringIdsSize]; 	DexTypeId      TypeIds[typeIdsSize];	DexProtoId     ProtoIds[protoIdsSize]; 	DexFieldId      FieldIds[fieldIdsSize]; 	DexMethodId   MethodIds[methodIdsSize]; 	DexClassDef    Data[]; 	DexLink        LinkData; }

Dex文件header部分结构体信息

Header部分有需要注意的三个字段：checksum字段、signature字段、filesize字段。

checksum字段： checksum是校验码字段，校验dex数据的完整性

signature字段： signature是SHA-1签名字段，dex数据完整性校验

signature字段：保存classes.dex文件总长度

之所以关注这三个字段，是因为后面会有对dex的重新拼接。dex拼接后要修改这三个字段，字段修改正确后才可以保证dex的正确加载。

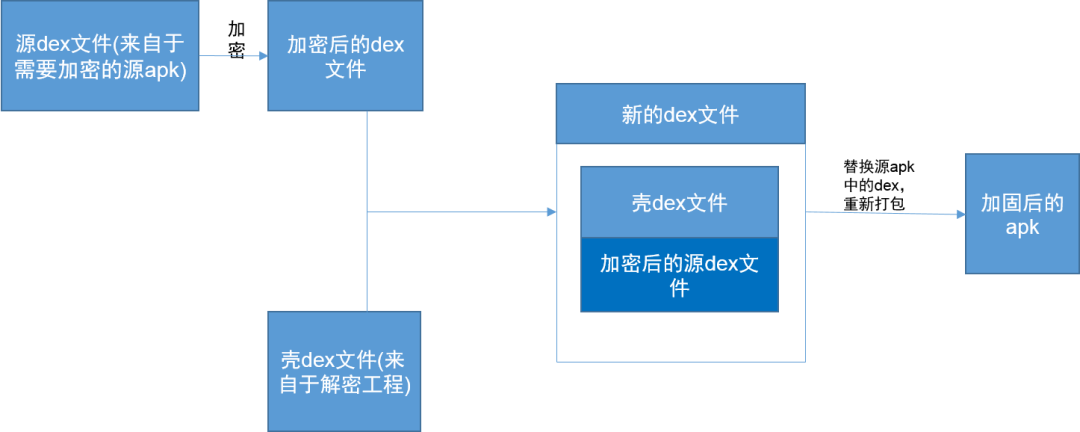

(3)Dex文件整体加固原理

640?wx_fmt=png

上图对象解析：

源apk：需要加密的apk程序，源dex来自于源apk

壳程序：Android工程，提供壳dex，壳dex主要作为工程入口，解密出源dex，映射到源dex等操作

加密程序：java工程，主要是做对源dex加密且和壳dex合并成新dex的操作

(4)整个工程加载原理

APP启动——>自定义Application中attachBaseContext()方法——>自定义Application工程onCreate()方法——>源Application

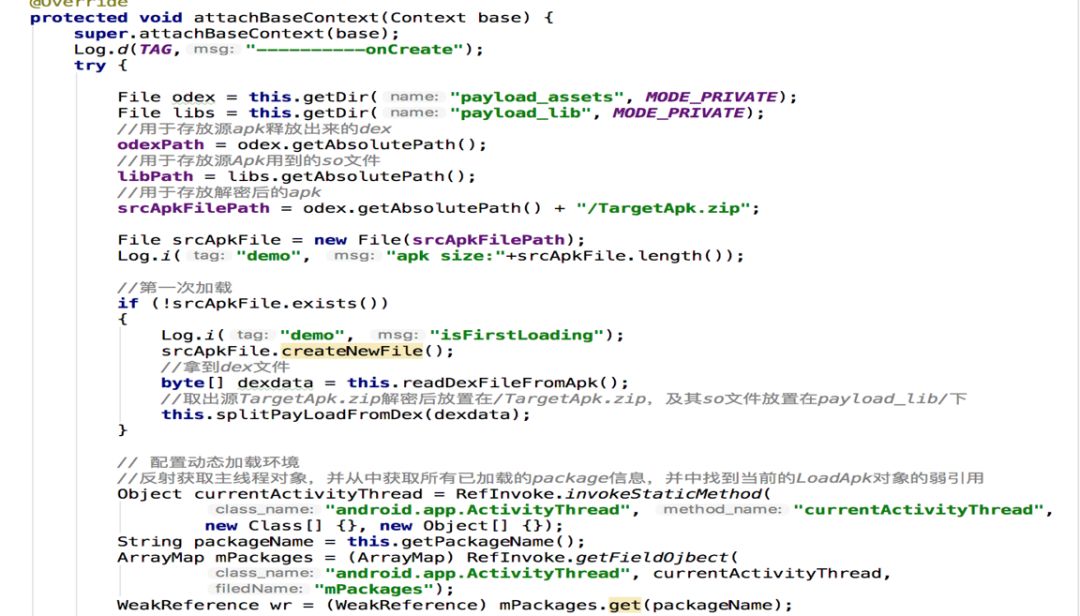

1、自定义Application来自于壳程序的dex，加密合成的新dex前半部分就是壳程序的dex，这部分是没任何问题，可以正常加载。该Application中attachBaseContext方法会做解密操作，解密出源dex并放置在固定目录下，添加dex的加载映射；映射到源dex目录。

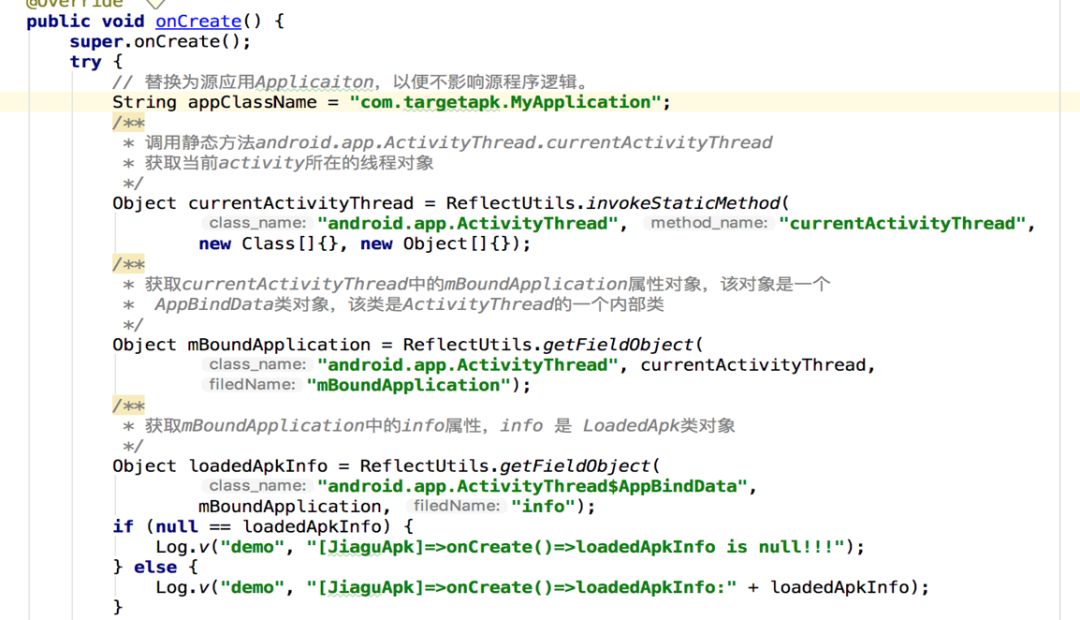

2、自定义Application工程onCreate()方法添加源dex加载的入口；即源dex的application和mainActivity。

3、程序正常启动；源dex被正确加载。

三、apk加固实现

准备：

SourceProject：

需要加密源程序,自定义application为：

com. targetapk

MyApplication，主activity为：

com. targetapk.MainActivity

jiaguApk：java工程，dex加密合并操作

shellApk：android工程，提供壳dex；自定义Application设定为：

org.hackcode.ProxyApplication

SourceProject是简单的Android工程demo，编译生成生成被壳加密的sourceProject.apk

jiaguApk是主要作用是加密源sourceProject.apk中dex文件；然后拼接到壳dex后面生成新的dex

shellApk是壳工程，主要是作为加密后apk的伪入口，加密后的apk工程会先加载壳工程提供Application：org.hackcode.ProxyApplication，解密、映射等操作

整体加密步骤：

1.反编译目标app(sourceProject.apk)，得到sourceProject文件；sourceProject.apk来源于SourceProject工程

2.修改sourceProject文件中的manifest文件，将自定义Application设定为“org.hackcode.ProxyApplication”

3.拿到sourceProject文件中的dex文件，压缩为TargetApk.zip

4.反编译壳apk：apktool.bat d shellApk.apk，得到shellApk文件

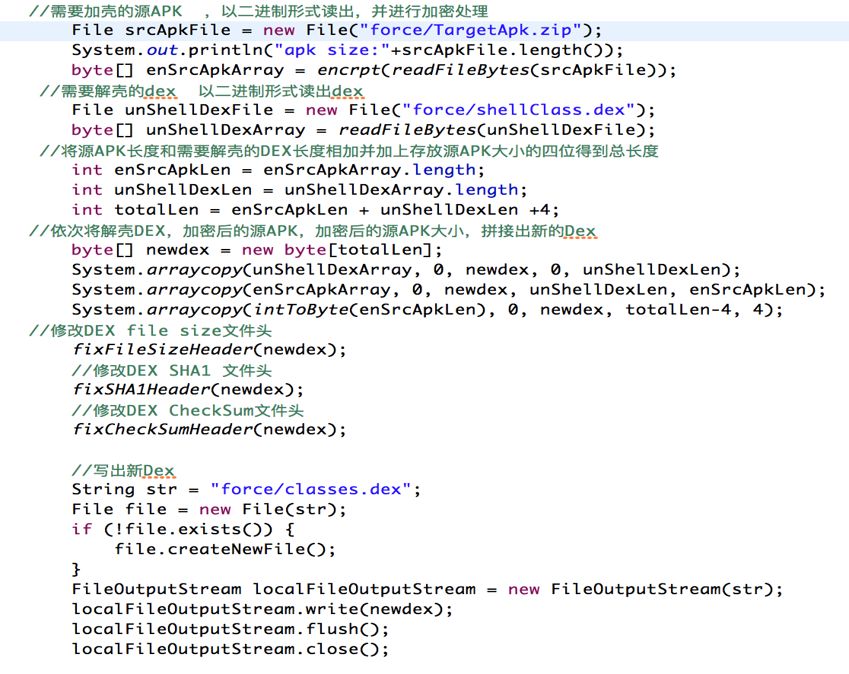

5.拿到shellApk文件下的classes.dex和TargetApk.zip，加密合成新的classes.dex文件

6.新合成的class.dex替换sourceProject文件中的class.dex

7.删除sourceProject文件中的META-INF文件，重压缩成zip文件

8.重新签名
