全局描述表(GDT Global Descriptor Table):在保护模式下一个重要的数据结构。

GDT可以被放在内存的任何位置，那么当程序员通过段寄存器来引用一个段描述符时，CPU必须知道GDT的入口，也就是基地址放在哪里，所以Intel的设计者门提供了一个寄存器GDTR用来存放GDT的入口地址，程序员将GDT设定在内存中某个位置之后，可以通过LGDT指令将GDT的入口地址装入此寄存器，从此以后，CPU就根据此寄存器中的内容作为GDT的入口来访问GDT了。
GDT是保护模式所必须的数据结构，也是唯一的–不应该，也不可能有多个。另外，正象它的名字(Global Descriptor Table)所揭示的，它是全局可见的，对任何一个任务而言都是这样。
除了GDT之外，IA-32还允许程序员构建与GDT类似的数据结构，它们被称作LDT(Local Descriptor Table)，但与GDT不同的是，LDT在系统中可以存在多个，并且从LDT的名字可以得知，LDT不是全局可见的，它们只对引用它们的任务可见，每个任务最多可以拥有一个LDT。另外，每一个LDT自身作为一个段存在，它们的段描述符被放在GDT中。

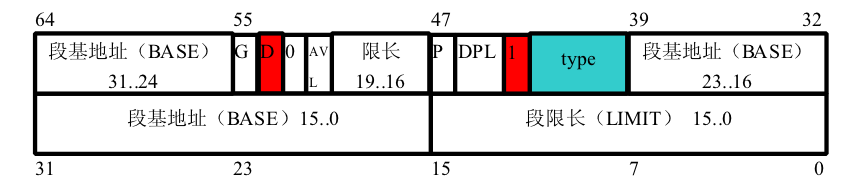

gdt表在x86架构中用来存储内存的分段信息，通过段选择子进行访问，表的大小=0x10000=65536字节，每个表项占8字节，第一个表项为空，不使用，因此一共有8191个可用表项。表项结构如下

（图片来自https://blog.csdn.net/yeruby/article/details/39718119）

段界限表示段边界的扩展极值，即最大扩展到多少或最小扩展到多少。扩展方向只有上下两种，对于数据段和代码段，段的扩展方向是向上，即从低地址向高地址扩展，此时的段界限用来表示段内偏移的最大值（上界）；对于栈段，段的扩展方向是向下，即从高地址向低地址扩展，此时的段界限表示段内偏移的最小值（下界）。无论是向上还是向下，段界限都表示段的边界。段界限字段给出的只是数值，其单位（或称粒度）则在G位中给出，G位为0则粒度为B，为1则为4KB。因此段界限边界值的计算公式为：

（段界限字段值+1）*（粒度大小）- 1

内存访问需要用到“段基址:段内偏移地址”，段界限其实是用来限制段内偏移地址的，段内偏移地址必须位于段描述符给出的范围之内，否则CPU会抛出异常。任何超范围的偏移地址都被认为是非法的，CPU会捕获这个异常。

段基地址为该段的首地址，占用32bit；type说明了段的属性，网络资料很多，不再详述，占用4bit；

DPL为段的权限，占用2bit，只有访问程序的权限高于等于该段的权限才能使用这个段，权限分为4级，从高到低为0、1、2、3；

P=1说明该段可以使用，否则将当作该段不存在，如果使用段选择子强行访问会发生段异常，中断号为11；

AVL由软件设定，cpu不管这个位；

D/B有两种：当这个段被type设置为代码段时，D=1代表这是32位的程序，D=0代表这是16位的程序；如果是向下拓展的数据段，则称为B位，B=1代表最大可访问范围是4GB，B=0代表最大可访问范围是64k，如果表示的是堆栈段，则B=1,使用esp寄存器作为栈顶寄存器，否则使用sp寄存器

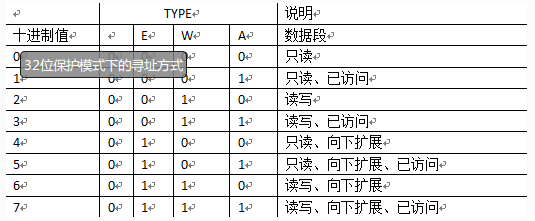

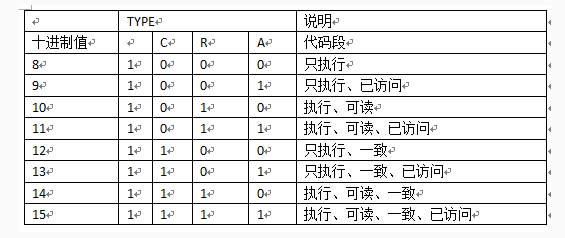

属性字段中的type字段用来指定段描述符的类型，而S位的数值决定了type字段中不同位的含义。一个段描述符首先分为两大类，要么是系统段（S位置0），要么是非系统段（S位置1），或称数据段。对于CPU而言，凡是硬件运行需要用到的东西都可称之为系统（如硬件在内存中的映射），凡是软件需要用到的东西（操作系统也是软件，对CPU而言在这一层面它与用户程序无区别）都是数据。无视是代码还是数据，都是作为硬件的输入，因此我们常说的代码段在段描述符中也属于数据段（非系统段）。type字段要和S字段配合才能确定段描述符的确切类型，只有S字段的值确定后type字段的值才有意义。

表中的A表示Accessed，由CPU来设置，每当该段被CPU访问过后，CPU将该段的段描述符中的A位置1。

C表示一致性（Conforming）代码段，也称为依从代码段。与访问权限有关，C为1时表示该段是一致性代码段，为0时则表示改段是非一致性代码段。

R即Read，为1表示可读，为0则表示不可读。这个属性一般用来限制指令对代码段的访问，对于CPU而言，这个标志位不起作用，也就是说即使R为0，CPU一样可以访问该段。

X即Executable，用来标识该段是否可执行。

E即Extend，用来表示段的扩展方向，0表示向上扩展（从低地址到高地址），1表示向下扩展（从高地址到低地址）。

W即Writable，用来表示段是否可写。

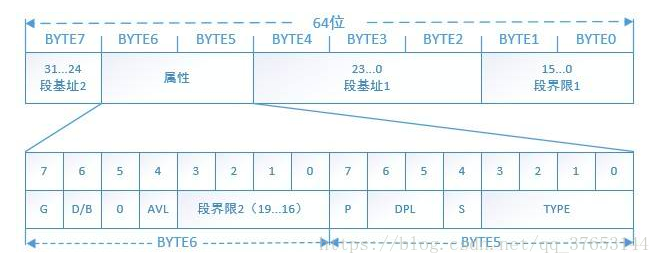

非系统段，另一种更清晰的描述：

段选择子是什么？
引用GDT和LDT中的段描述符所描述的段，是通过一个16-bit的数据结构来实现的，这个数据结构叫做Segment Selector——段选择子。它的高13位作为被引用的段描述符在GDT/LDT中的下标索引，bit 2用来指定被引用段描述符被放在GDT中还是到LDT中，bit 0和bit 1是RPL——请求特权等级，被用来做保护目的。如图所示：

前面所讨论的装入段寄存器中作为GDT/LDT索引的就是Segment Selector，当需要引用一个内存地址时，使用的仍然是Segment:Offset模式，具体操作是：在相应的段寄存器装入Segment Selector，按照这个Segment Selector可以到GDT或LDT中找到相应的Segment Descriptor，这个Segment Descriptor中记录了此段的Base Address，然后加上Offset，就得到了最后的内存地址。

段选择子包括三部分：描述符索引（index）、TI、请求特权级（RPL）。它的index（描述符索引）部分表示所需要的段的描述符在描述符表的位置，由这个位置再根据在GDTR中存储的描述符表基址就可以找到相应的描述符。然后用描述符表中的段基址加上逻辑地址（SEL:OFFSET）的OFFSET就可以转换成线性地址，段选择子中的TI值只有一位0或1，0代表选择子是在GDT选择，1代表选择子是在LDT选择。请求特权级（RPL）则代表选择子的特权级，共有4个特权级（0级、1级、2级、3级）。
关于特权级的说明：任务中的每一个段都有一个特定的级别。每当一个程序试图访问某一个段时，就将该程序所拥有的特权级与要访问的特权级进行比较，以决定能否访问该段。系统约定，CPU只能访问同一特权级或级别较低特权级的段。
例如给出逻辑地址：21h:12345678h 转换为线性地址的步骤如下：
（1）、选择子SEL=21h=0000000000100 0 01b 它代表的意思是：选择子的index=4即选择GDT中的第4个描述符；TI=0代表选择子是在GDT选择；最后的01代表特权级RPL=1
（2）、OFFSET=12345678h若此时GDT第四个描述符中描述的段基址（Base）为11111111h，则线性地址=11111111h+12345678h=23456789h

段寄存器实际是 96 位
选择子 16 位
属性 16 位
基地址 32 位
界限 32 位。
其中属性实际有效的是 12位，如上所属。而这 16 位刚好来自 上面 GDT 表中的那 16 位（其中限长 9…16 在这里忽略）
界限 32 位。如上面所说是 20位。实际根据G位确定（G位为0则粒度为B，为1则为4KB。）
20位最大值就是 0XFFFFFF 。
如果G 为0 则是 0X00FFFFFFFF
如果G 为1 则是 0XFFFFFFFFFF
