1. LVS单网卡配置

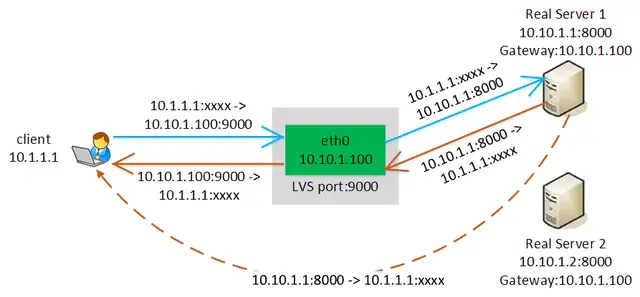

注：实际应用中LVS使用双网卡，这里仅做演示用。架构图如下：

单网卡LVS

1.1 机器信息

LVS

LVS：eth0 10.10.1.100（VIP）

Real Server

RS1：eth0 10.10.1.1
RS2：eth0 10.10.1.2

VIP和RS1、RS2的IP在一个子网中。

1.2 LVS配置

安装ipvsadm

LVS依赖ipvsadm进行配置，所以要安装ipvsadm

yum install -y ipvsadm

启用IP转发功能（虚拟路由器）

让Linux系统具有路由转发功能，即当主机拥有多块网卡时，其中一块收到数据包，根据数据包的目的IP地址将数据包发往本机另一块网卡。
修改/etc/sysctl.conf ，将net.ipv4.ip_forward修改为1，再执行命令sysctl -p，使参数生效。

清除之前的iptables规则

iptables -t nat -F

LVS NAT模式配置

#添加一个虚拟服务 10.10.1.100:9000，使用加权轮询算法
ipvsadm -A -t 10.10.1.100:9000 -s wrr#添加真实服务器，使用NAT模式，权重1
ipvsadm -a -t 10.10.1.100:9000 -r 10.10.1.1:8000 -m -w 1
ipvsadm -a -t 10.10.1.100:9000 -r 10.10.1.2:8000 -m -w 1#查看转发规则
ipvsadm -Ln

1.3 Real Server配置

修改默认网关

route add default gw 10.10.1.100

默认网关指向LVS的VIP。
用 route del default gw IP 命令删除原来的默认网关。

关闭TCP checksum

ethtool -K eth0 tx off

注：验证时，虚拟机执行上述命令后tx和rx全部为off，目前不清楚是哪个关闭有效。

测试验证

RS上监听8000端口

nc -lk 8000

客户端访问

在客户端访问LVS的VIP

telnet 10.10.1.100 9000

连接成功后，就可以相互发送数据了。

1.4 LVS配置恢复

#删除真实服务器
ipvsadm -d -t 10.10.1.100:9000 -r 10.10.1.1:8000
ipvsadm -d -t 10.10.1.100:9000 -r 10.10.1.2:8000#删除虚拟服务
ipvsadm -D -t 10.10.1.100:9000

1.5 Real Server配置恢复

恢复默认网关

使用route add命令将原默认网关加上，再删除指向LVS VIP的默认网关。

route del default gw 10.10.1.100

开启TCP checksum

ethtool -K eth0 tx on

2. LVS双网卡配置

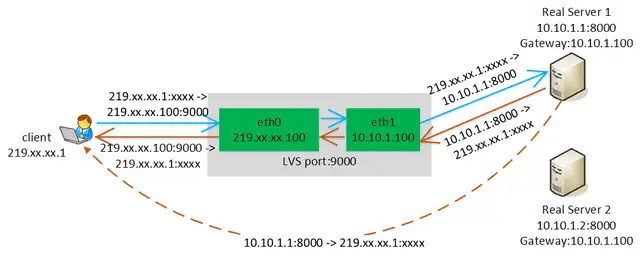

架构图如下：

双网卡LVS

2.1 机器信息

LVS

LVS：eth0 219.xx.xx.100（VIP），eth1 10.10.1.100（DIP）

Real Server

RS1：eth0 10.10.1.1
RS2：eth0 10.10.1.2

DIP和RS1、RS2的IP在一个子网中。

2.2 LVS配置

安装ipvsadm

yum install -y ipvsadm

启用IP转发功能（虚拟路由器）

修改/etc/sysctl.conf ，将net.ipv4.ip_forward修改为1，再执行命令sysctl -p，使参数生效。

清除之前的iptables规则

iptables -t nat -F

LVS NAT模式配置

#添加一个虚拟服务219.xx.xx.100:9000，使用加权轮询算法
ipvsadm -A -t 219.xx.xx.100:9000 -s wrr#添加真实服务器，使用NAT模式，权重1
ipvsadm -a -t 219.xx.xx.100:9000 -r 10.10.1.1:8000 -m -w 1
ipvsadm -a -t 219.xx.xx.100:9000 -r 10.10.1.2:8000 -m -w 1#查看转发规则
ipvsadm -Ln
