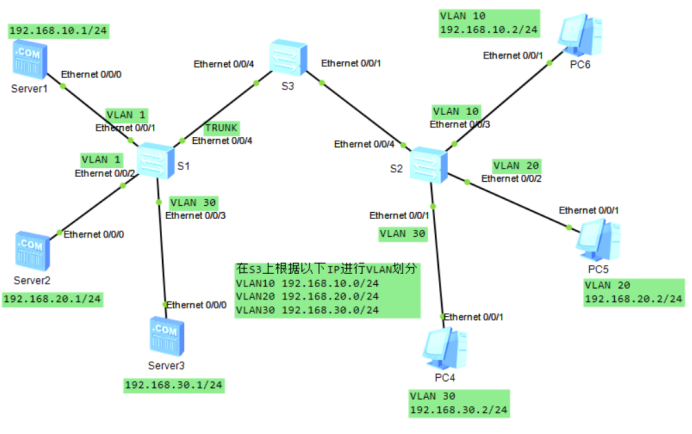

一、拓扑图

二、实验内容

假设S1交换机由于某种原因无法配置，利用IP地址划分在S3做相应配置使得PC能供与服务器正常通信

三、配置信息

1、接口信息配置

S1的0/0/1和0/0/2接口无任何配置，0/0/3接口配置了access类型并加入相应vlan

S2的0/0/1、0/0/2、0/0/3为access类型并加入相应的vlan


S1\S2的0/0/4接口配置为trunk类型并允许所有vlan通过

S3的0/0/1、0/0/4接口配置为trunk类型并允许所有vlan通过

通信情况

在这种配置的情况下测试pc和服务器只有vlan30的网段可以正常通信，因为S1的0/0/1，0/0/2没有配置相应vlan，从pc发过来的信号分别带有vlan10、valn20的tag而使信号不能通过这两个接口传到服务器端。

2、通过IP地址划分使PC与服务器正常通信
（1）配置网段与相关IP的对应关系



(2)把S3的0/0/4端口改成hybrid类型，并启用IP地址划分，对S1中没有配置相应access类型的端口vlan去除tag标签，需要tag标签认证的打上tag标签。




测试通信状态（相同vlan下可以互通）
