计算机组成与系统结构课程设计(2020.12)

保姆式教程

一、本课程设计的性质、目的、任务

二、本课程设计的基本理论

三、课程设计的主要内容

四、微程序流程图（树形图）

五、模型机微指令表

六、机器指令程序的说明（微指令地址，指令码，助记符）

七、结果

八、存在的问题和体会

有兴趣的可以先跟着老师发的讲解视频看一遍大致了解一下：link.

下面介绍做法：
先把老师发的两个check文件放在CMX16文件夹下，反正所有要运行的都得放在那里一起

有两个部分需要完成
一是微程序那里需要输入指令
二是指令系统那里需要输入相应的文字

先说第一部分：

（打开软件之前先确保是2.31版本）

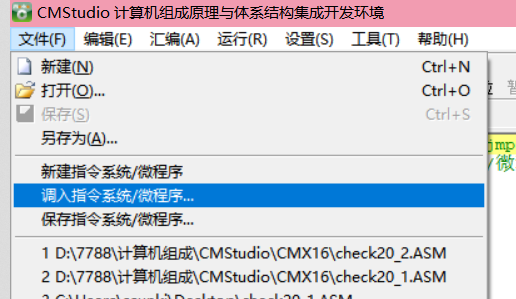

1.先调入一个现有的模型机，用MXJ4.IS

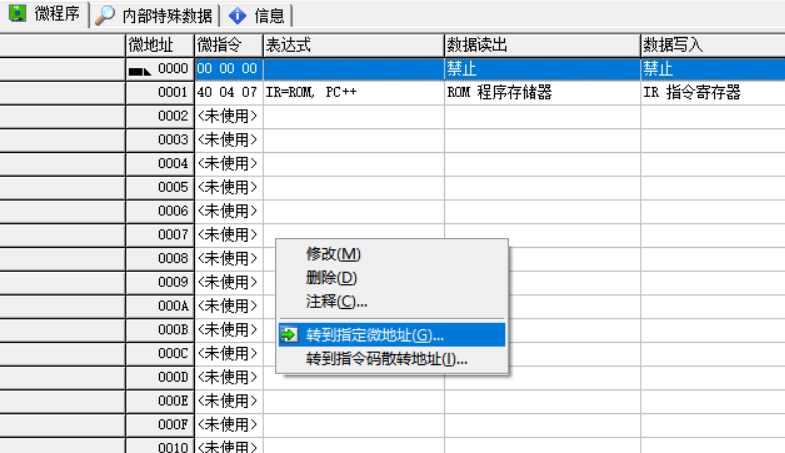

然后右键跳转到指定的微地址，这里用第一条sub指令举例子，

由题目规定
对应的微程序入口微地址为：11 0000 00000 ，即600H
所以第一条从600开始，点击确定之后

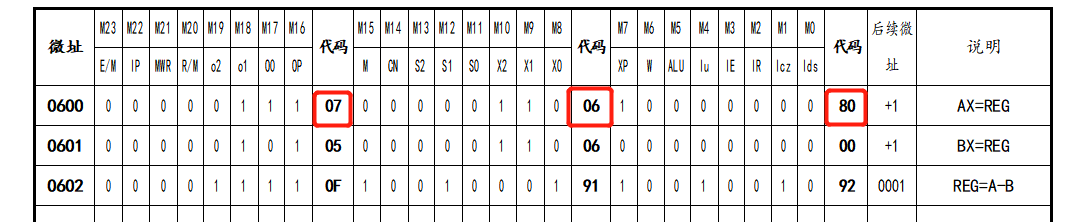

看实验报告里面的模型机微指令表，第一条sub指令含有三条命令，相应的操作在说明中已经标明，第一条的代码是 07 06 80（要注意后面输入的时候，0A可以只输入A，但是A0要打A0，懂我意思吧）

填到右下角这个框框里，点修改，可以顺便改一下注释。
输入完代码之后，可以看左下角的打勾情况，对应微程序控制手册弄懂原理
（如果不想懂当我没说=.=）

然后第二部分：

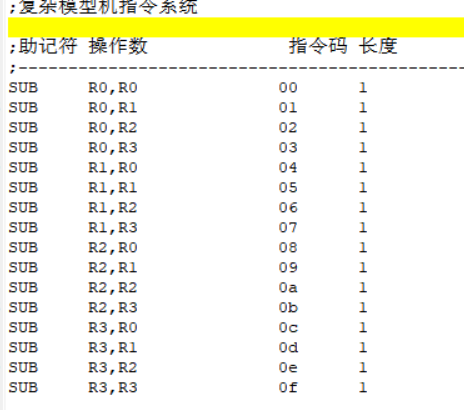

在指令系统里面输入这一段，

SUB R0,R0 00 1
SUB R0,R1 01 1
SUB R0,R2 02 1
SUB R0,R3 03 1
SUB R1,R0 04 1
SUB R1,R1 05 1
SUB R1,R2 06 1
SUB R1,R3 07 1
SUB R2,R0 08 1
SUB R2,R1 09 1
SUB R2,R2 0a 1
SUB R2,R3 0b 1
SUB R3,R0 0c 1
SUB R3,R1 0d 1
SUB R3,R2 0e 1
SUB R3,R3 0f 1

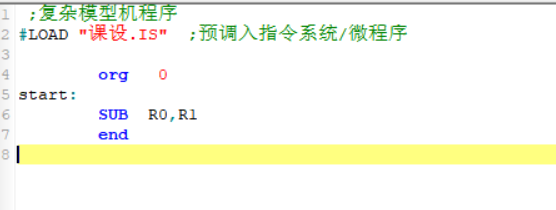

在源程序里输入这一句：

运行一下子，第一条就弄好咯。

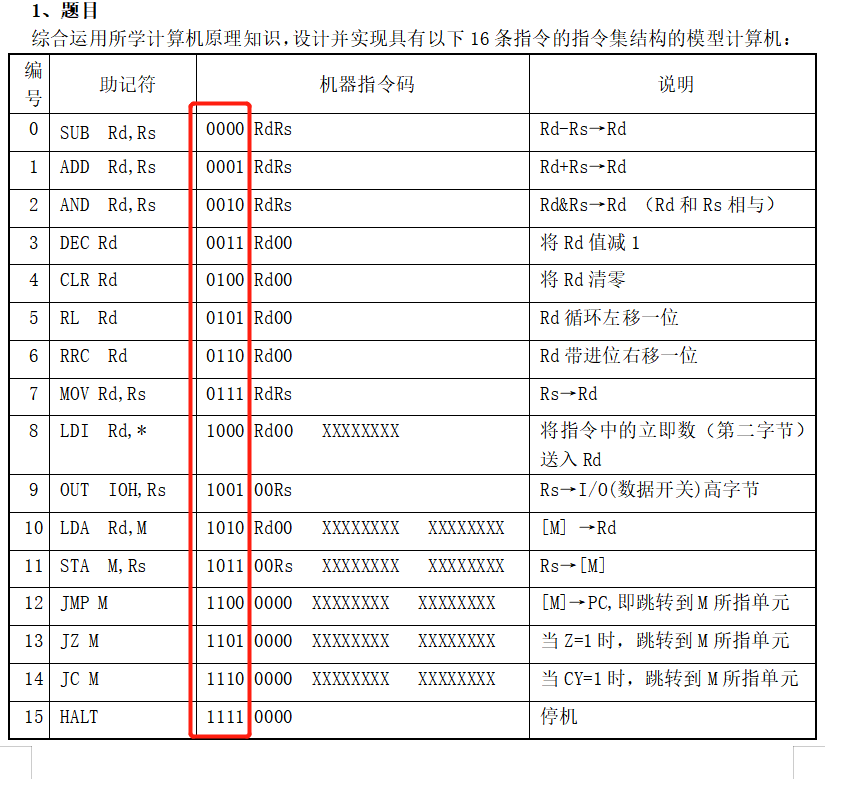

至于指令系统里面那一段是咋来的，因为4个寄存器，所以sub这一条，有16种情况，指令码有两位，第一位是根据题目里面所给的

第二位是根据题目所给的，寄存器所对应的编码

eg：第一条SUB R0,R0 00 1
对应 0000 0000 所以指令码是00

再在601的地方方输入相应的05 06 00

根据实验报告里要求写的模型机微指令表相应的代码，和指令系统的文字一路输进去

.
.
.

最后点打开，分别测试两个check20文件

如果不能运行的话，基本上就是代码那里出错了，可以多找几些别人的代码试试，我的放在下面：

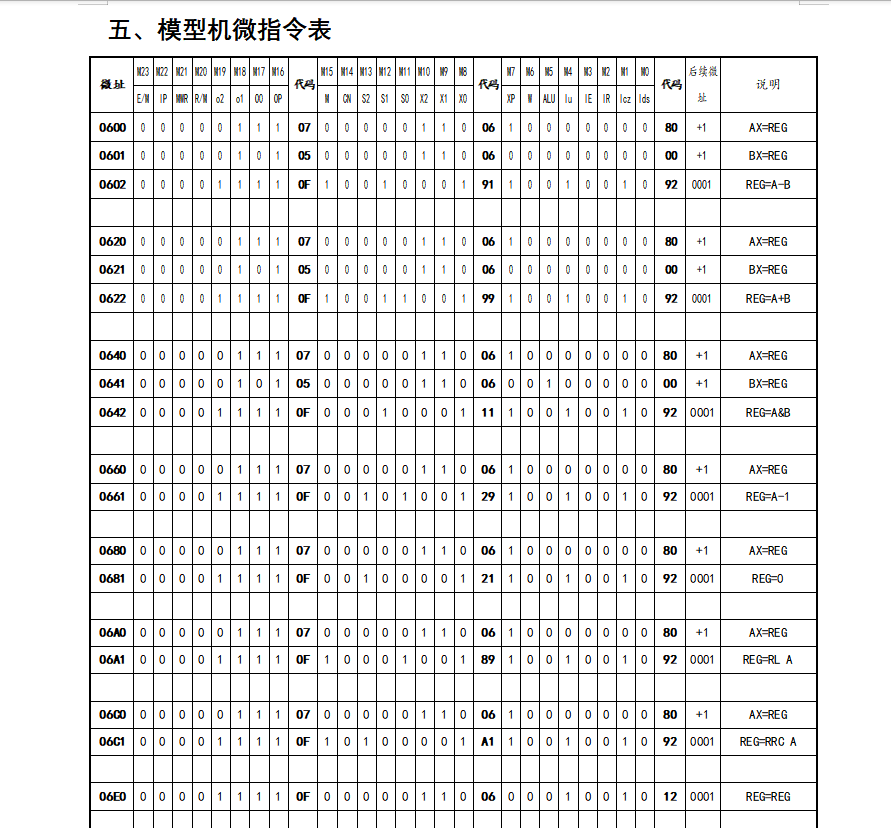

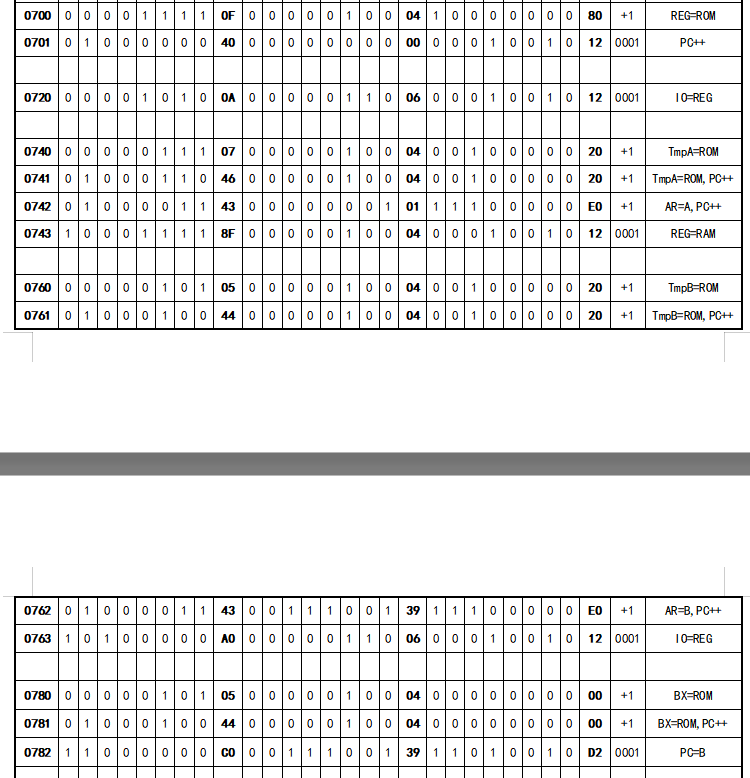

微程序指令表：

指令系统：
SUB R0,R0 00 1 ;两个寄存器相减0000 Rd-Rs→Rd
SUB R0,R1 01 1
SUB R0,R2 02 1
SUB R0,R3 03 1
SUB R1,R0 04 1
SUB R1,R1 05 1
SUB R1,R2 06 1
SUB R1,R3 07 1
SUB R2,R0 08 1
SUB R2,R1 09 1
SUB R2,R2 0a 1
SUB R2,R3 0b 1
SUB R3,R0 0c 1
SUB R3,R1 0d 1
SUB R3,R2 0e 1
SUB R3,R3 0f 1

ADD R0,R0 10 1 ;两个寄存器相加0001 Rd+Rs→Rd
ADD R0,R1 11 1
ADD R0,R2 12 1
ADD R0,R3 13 1
ADD R1,R0 14 1
ADD R1,R1 15 1
ADD R1,R2 16 1
ADD R1,R3 17 1
ADD R2,R0 18 1
ADD R2,R1 19 1
ADD R2,R2 1a 1
ADD R2,R3 1b 1
ADD R3,R0 1c 1
ADD R3,R1 1d 1
ADD R3,R2 1e 1
ADD R3,R3 1f 1

AND R0,R0 20 1 ;两个寄存器相与0010 Rd&Rs→Rd
AND R0,R1 21 1
AND R0,R2 22 1
AND R0,R3 23 1
AND R1,R0 24 1
AND R1,R1 25 1
AND R1,R2 26 1
AND R1,R3 27 1
AND R2,R0 28 1
AND R2,R1 29 1
AND R2,R2 2a 1
AND R2,R3 2b 1
AND R3,R0 2c 1
AND R3,R1 2d 1
AND R3,R2 2e 1
AND R3,R3 2f 1

DEC R0 30 1 ;将Rd值减1 0011
DEC R1 34 1
DEC R2 38 1
DEC R3 3C 1

CLR R0 40 1 ;将Rd清零 0100
CLR R1 44 1
CLR R2 48 1
CLR R3 4C 1

RL R0 50 1 ;Rd循环左移一位 0101
RL R1 54 1
RL R2 58 1
RL R3 5C 1

RRC R0 60 1 ;Rd带进位右移一位 0110
RRC R1 64 1
RRC R2 68 1
RRC R3 6C 1

MOV R0,R0 70 1 ;右寄存器传送到左寄存器 Rs→Rd 0111
MOV R0,R1 71 1
MOV R0,R2 72 1
MOV R0,R3 73 1
MOV R1,R0 74 1
MOV R1,R1 75 1
MOV R1,R2 76 1
MOV R1,R3 77 1
MOV R2,R0 78 1
MOV R2,R1 79 1
MOV R2,R2 7a 1
MOV R2,R3 7b 1
MOV R3,R0 7c 1
MOV R3,R1 7d 1
MOV R3,R2 7e 1
MOV R3,R3 7f 1

LDI R0,* 80 2 ;将指令中的立即数（第二字节）送入Rd 1000
LDI R1,* 84 2
LDI R2,* 88 2
LDI R3,* 8C 2

OUT IOH,R0 90 1 ;将寄存器R0数据写入到IOH Rs→i/o(数据开关)高字节 1001
OUT IOH,R1 91 1
OUT IOH,R2 92 1
OUT IOH,R3 93 1

LDA R0,* A0 3 ;[M] →Rd 1010
LDA R1,* A4 3
LDA R2,* A8 3
LDA R3,* AC 3

STA *,R0 B0 3 ;Rs→[M] 1011
STA *,R1 B1 3
STA *,R2 B2 3
STA *,R3 B3 3

JMP * C0 3 ;[M]→PC,即跳转到M所指单元 1100

JZ * D0 3 ;当Z=1时，跳转到M所指单元,否则继续执行 1101

JC * E0 3 ;当CY=1时，跳转到M所指单元,否则继续执行 1110

HALT “” F0 1 ;停机(总线锁定)

有什么不对的地方多多指教喔~
