前言

最近正在学习栈帧方面的知识，由于本人对汇编不太熟悉，对其中频繁出现的ESP寄存器和EBP寄存器一直没搞清楚，在查找资料后，在此进行整理，方便以后温故知新。

一、预备知识

要清楚理解栈帧的概念，首先我们要明白内存分区和栈的概念。

1.内存分区

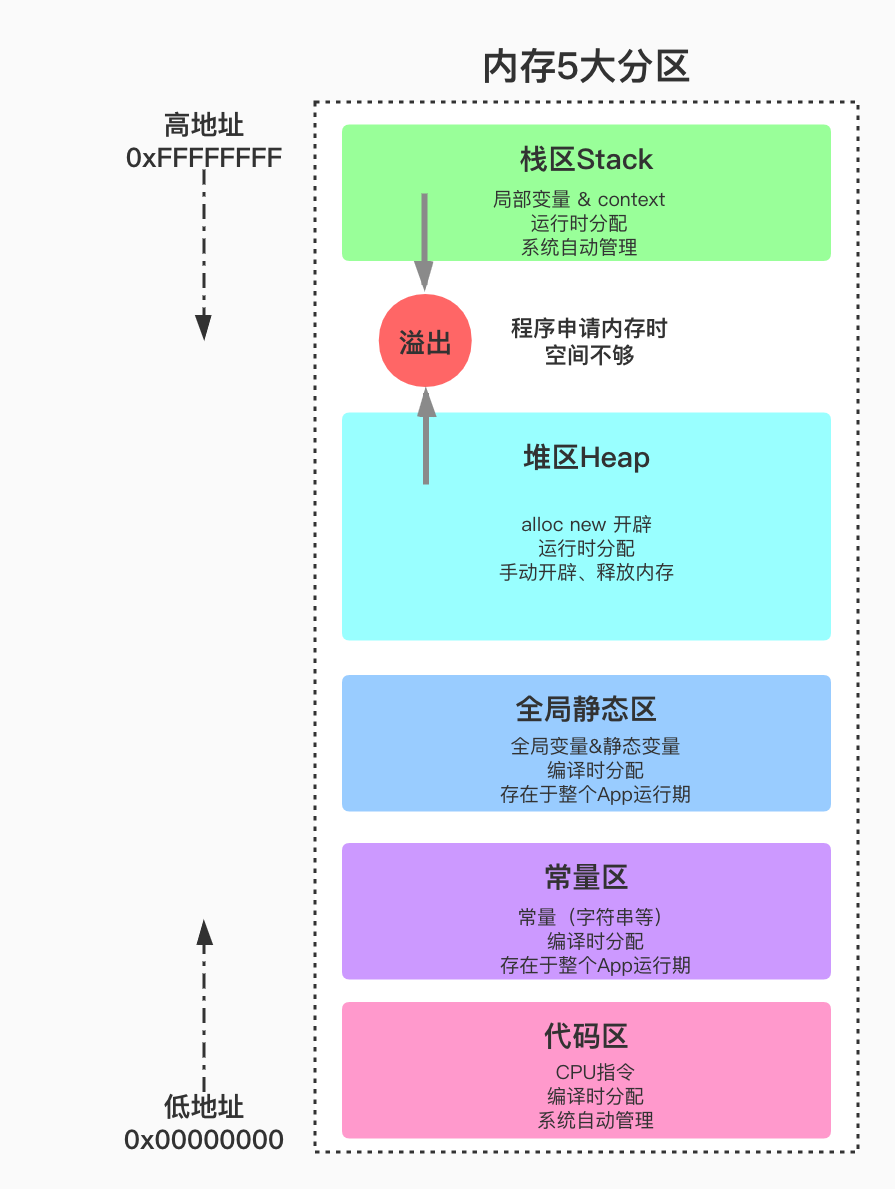

按照内存地址从高(0xffffffff)到低(0x00000000)的顺序排列，可分为5大分区：栈区 -> 堆区 -> 全局静态区 -> 常量区 -> 代码区。大致分布如下图所示，
在这里插入图片描述
栈：函数在调用过程中，会在内存中开辟一块名为栈帧的空间，用于存放局部变量等数据。

2.什么是栈？

栈是一种数据结构，有两个特点：1.只能从一端插入或删除数据。2.先进后出。

二、栈帧是什么？

C语言中，每个栈帧对应着一个未运行完的函数。栈帧中保存了该函数的返回地址和局部变量。(来自百度百科）。在这里插入图片描述

1.ESP寄存器是什么？

ESP即Extended stack pointer的缩写,直译过来就是扩展的栈指针寄存器。之前学的计算机组成原理中提到的堆栈寻址就是使用SP寄存器存放操作数的地址。那么，ESP和SP有什么区别呢？显而易见，ESP是32位的，SP是16位的，存放的都是栈顶地址（或指针）。总之，该指针总指向栈的顶部（低地址）。

2.EBP寄存器是什么？

EBP即Extended base pointer的缩写，直译过来就是扩展的基址指针寄存器。该指针总是指向当前栈帧的底部（高地址）。

三、详解栈帧创建与销毁全过程

1.测试程序

我这里使用了compile explorer x86-64 gcc 11.2，这里的rsp和rbp可以分别看作是64位的esp和ebp。

代码如下：

int  add(int a,int b)
{int c = 0;c = a + b;return c;
}
int main()
{int a=0;int b=1;int sum=0;sum=add(a,b);return 0;
}

生成的汇编代码如下：

add(int, int):push    rbpmov     rbp, rspmov     DWORD PTR [rbp-20], edimov     DWORD PTR [rbp-24], esimov     DWORD PTR [rbp-4], 0mov     edx, DWORD PTR [rbp-20]mov     eax, DWORD PTR [rbp-24]add     eax, edxmov     DWORD PTR [rbp-4], eaxmov     eax, DWORD PTR [rbp-4]pop     rbpret
main:push    rbpmov     rbp, rspsub     rsp, 16mov     DWORD PTR [rbp-4], 0mov     DWORD PTR [rbp-8], 1mov     DWORD PTR [rbp-12], 0mov     edx, DWORD PTR [rbp-8]mov     eax, DWORD PTR [rbp-4]mov     esi, edxmov     edi, eaxcall    add(int, int)mov     DWORD PTR [rbp-12], eaxmov     eax, 0leaveret
