导读

数字图像处理系统

GUI实例设计

总结

【若觉文章质量良好且有用，请别忘了点赞收藏加关注，这将是我继续分享的动力，万分感谢！】

导读

以数字图像处理系统设计为例，介绍GUI系统的设计流程，同时提供两者的设计经验，如需详细了解，请下载相关资源，资源中有完整的代码和详细的实验设计报告。

数字图像处理系统

该系统基本涵盖了所有需要实现的图像处理功能：

灰度化变换、剪切、加噪和模糊处理；
空域点处理中的图像反转、线性变换、对数变换、幂函数变换、均衡化增强；
空域滤波中的均值滤波、中值滤波、加权滤波、Robert算子、Sobel算子、Laplace算子；
频域滤波中的低通滤波和高通滤波；
傅里叶变换中正变换和逆变换；
人工选择阈值分割和自动阈值分割；
形态学运算。

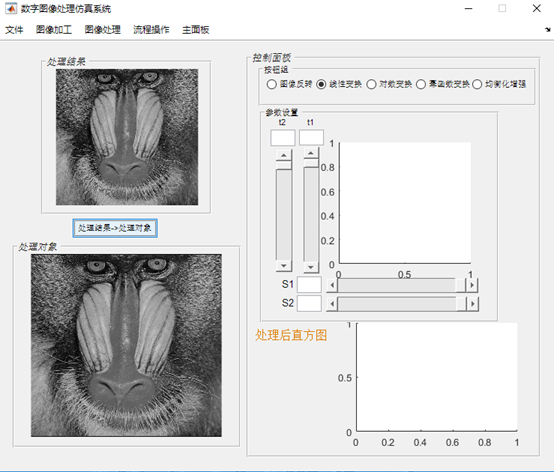

其整体框架如图所示：

其所有功能细节以及相关的代码模块都在相关资源文档中。

GUI实例设计

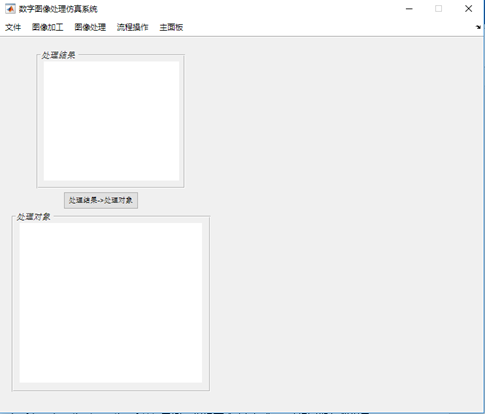

主界面设计：

为追求用户体验，界面设计要求简洁和布局清晰。于是便有了如下的主界面：只有两个显示窗口（“处理对象”显示窗口和“处理结果”显示窗口）和一个按钮（将“处理结果”设置为“处理对象”）

有5个功能区

文件：打开（图像打开）、另存为（图像储存）、关闭（关闭系统）；
图像加工：灰度化、截取、加噪、散焦模糊；
图像处理：图像增强（空域点处理、空域滤波、频域滤波）、图像变换（傅里叶变换）、图像分割（人工选择分割、自动阈值分割）、形态学运算。
流程操作：记录（入栈式保存“处理对象”记录）、撤销（出栈式退回上一步“记录”）；
主界面：返回到主界面（两个显示窗口和一个按钮）。

文件	图像处理	图像加工	流程操作	主面板

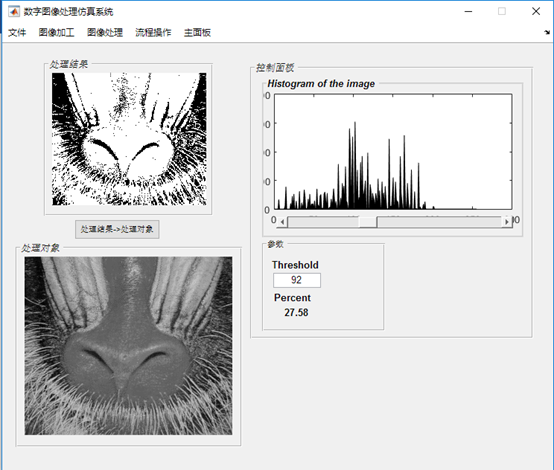

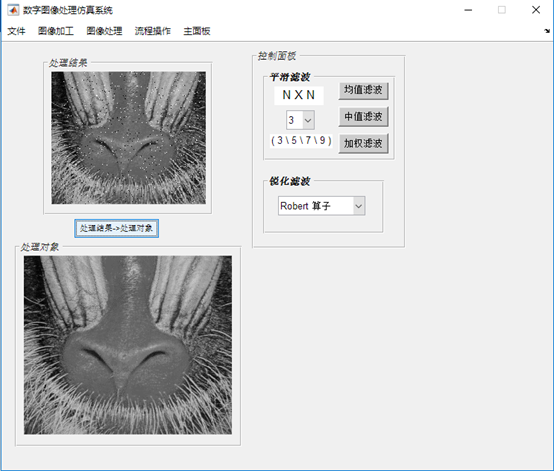

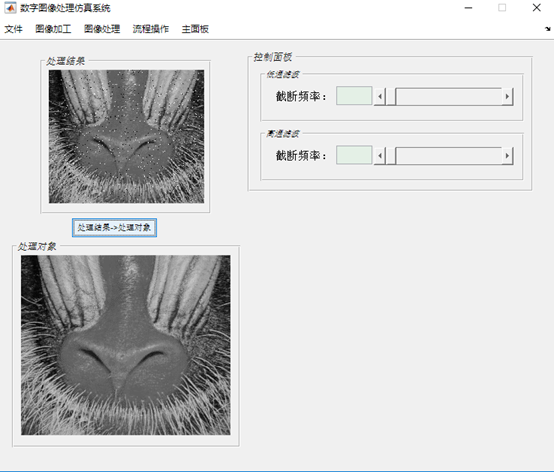

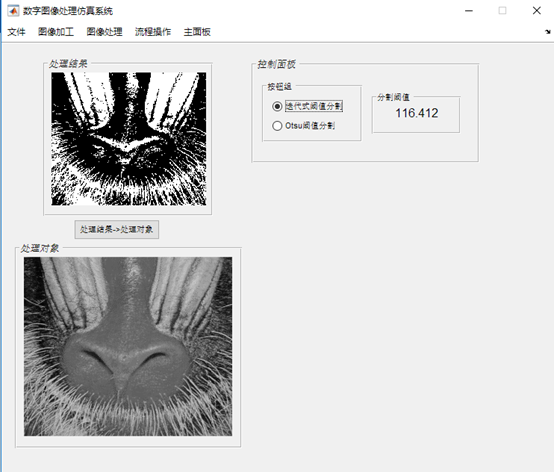

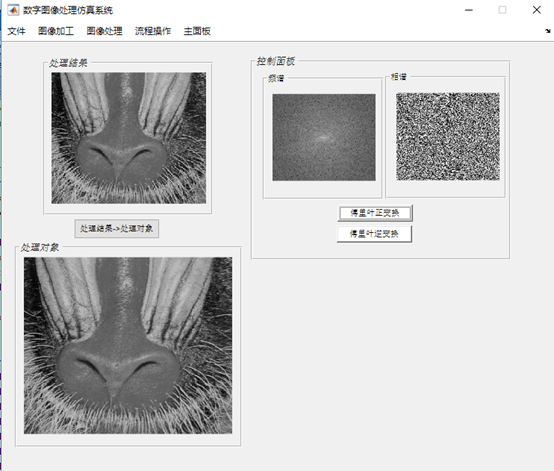

控制面板设置：

当点击相关的图像功能需要用户选择时，则会出现对应的控制面板，让用户根据自己的需求设置相关参数。控制面板的实质是与用户交互。

主要控件：

此次系统，设计主要用到GUI界面设计中的各种控件功能，比如按钮、坐标轴、单选按钮、滑动条、弹出式菜单、面板等。这些控件可大致分为两种，一种是主动式控件（如“可编辑文本”、“按钮”等）、另一种是被动式控件（如“坐标轴”、“静态文本”、“面板”等）。主动式控件可放入功能响应函数，被动式控件可以显示内容。

在控件函数编辑中，有下列常用函数：

1.设置控件属性值：set(handles.控件的Tag, 控件的属性（比如’position’、’String’）, 属性值);

2.调用坐标轴作为当前显示面板：axes(handles.axes1)；axes1为坐标轴的Tag属性。

3.获取控件的数值Value或String：str2num(get(handles.edit1,’String’))或get(handles.slider1,’Value’)；edit1和slider1都是控件的Tag属性。

各个板块细节

1.文件板块：打开相应路径下的图片（图片存放路径与代码存放路径不同），然后返回当前代码路径；储存图片等。

2.图像加工模块、图像处理模块：各个函数之间的调用，各个面板控件的显示与关闭控制

该系统集成于同一个gui系统中，其中各个面板的控件分布和显示控制极具吸引力，所有详细细节在相关资源之中。
