- 类图
要求绘制下面类图。
图1-1 汽车类图
定义类的最通用方法是，在浏览器窗口的Logic View中添加新类。下面是定义类的步骤：
1.1创建类名
步骤：右击浏览器窗口中的Logic View，打开快捷菜单，选择:NewàClass后，系统自动增加了一个项目：<<>>NewClass。我们在此处输入Body，如图1-2所示。

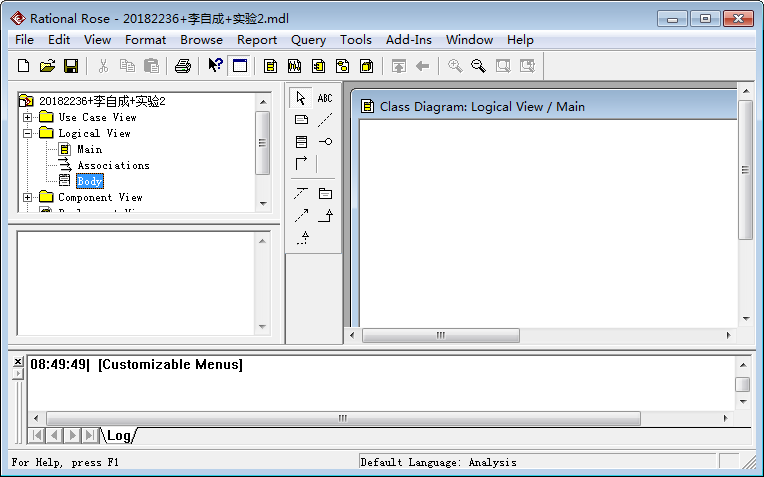

图1-2 创建Body类
1.2给类添加属性
汽车外壳(Body)有颜色（color）和品牌(brand)属性，下面，给Body添加color属性。
步骤： 右击Body, 打开快捷菜单，选择:NewàAttribute后,系统自动在Body名称下增加一个项目：<<>>name。我们在此处输入color，如图1-3所示。

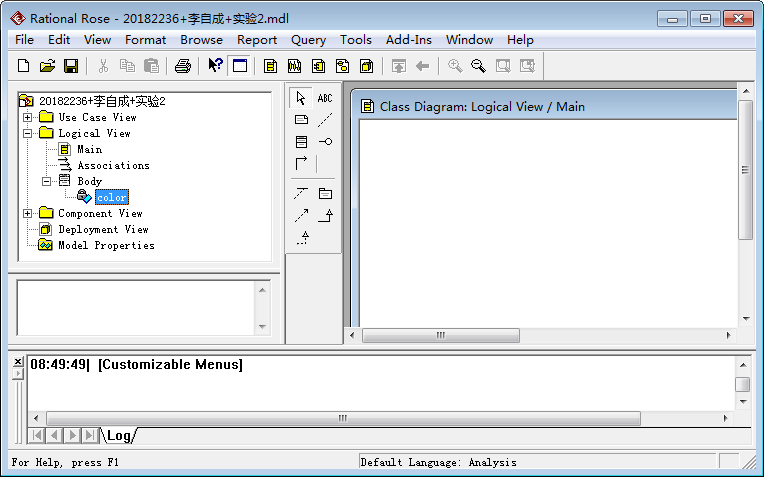

图1-3 添加属性color
用同样的方法，添加 brand属性。
1.3给类添加方法
Body有自动清洗功能（clean()），下面给Body添加clean方法。
步骤：右击Body, 打开快捷菜单，选择:NewàOperation后,系统自动在Body名称下增加一个项目：<<>>opname。我们在此处输入clean，如图1-4所示。

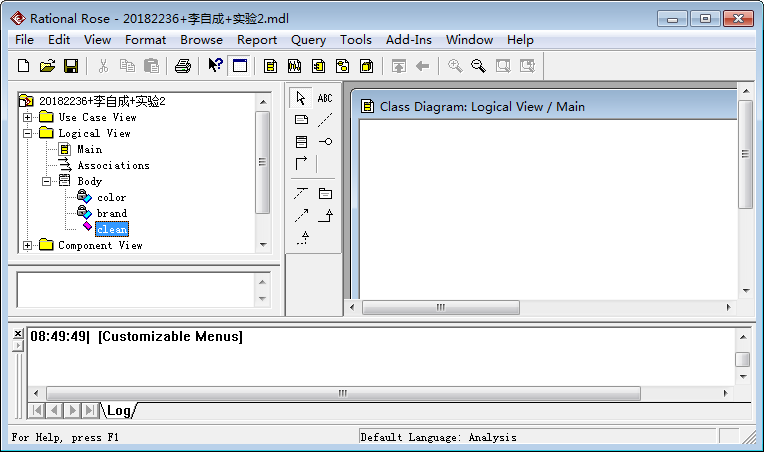

图1-4 添加方法clean
如果要添加多个方法，步骤同上面一样。
上面完成了Body类的创建。 同理，重复上面1-3步，创建类：Car、Engine、Wheel、Passenger（这4个类没有添加属性和方法）,如图1-5所示。
图1-5 创建了5个类
1.4创建类图和打开类图
步骤：右击LogicalView, 打开快捷菜单，选择:Newà Class Diagram后,系统自动在LogicalView下增加一个项目：NewDiagram。我们在此处输入:汽车类图，如图1-6所示。

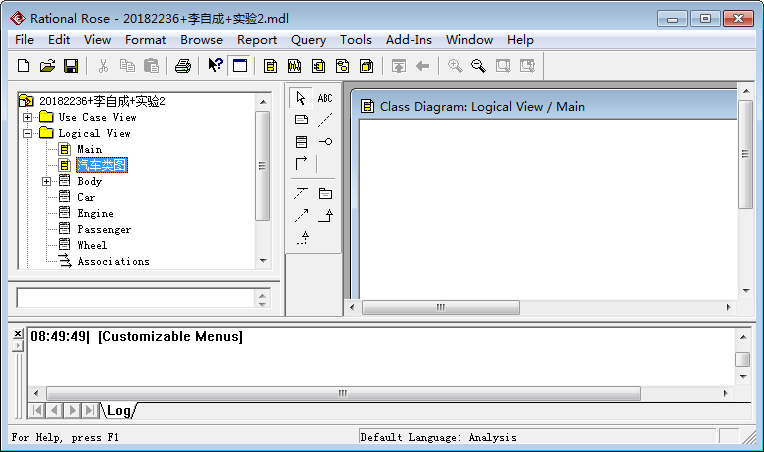

图1-6创建汽车类图
双击文本”汽车类图”,打开汽车类图模型，如图1-7所示

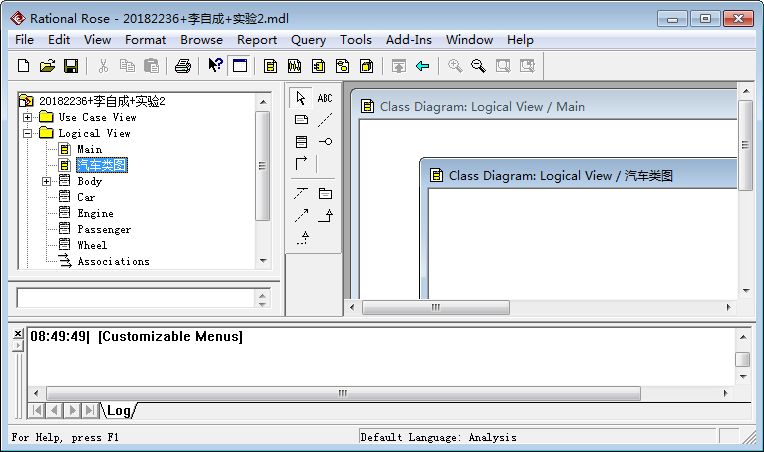

图1-7 汽车类图在模型窗口中打开
上图显示，LogicalView,下有2个类图，它们的名字分别是：Main、汽车类图。这2个类图都在右边的模型图窗口中打开了。2个类图中都没有类，都是空的。
1.5把类拖入类图中
步骤：在浏览器窗口中，点击Body，按下左键(不要松手)，将Body拖入右边的汽车类图中。
重复上面的步骤，分别将类Car、Engine、Wheel、Passenger拖入汽车类图中，如图1-8所示。

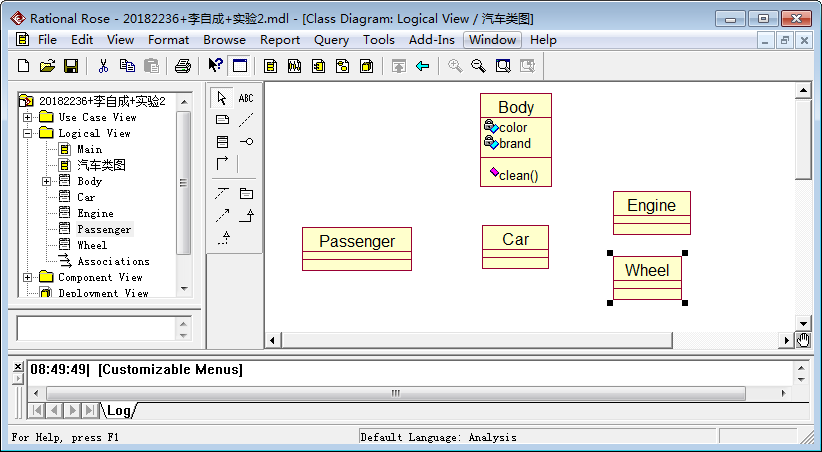

图1-8 五个类拖入汽车类图中
1.6建立类间关系
（1）Passenger与Car之间是关联关系，在这个关联中，Passenger的角色是旅客，Car的角色是车载。一辆Car最多可以载8个Passenger,多个旅客乘一辆Car.
步骤：单击菜单ToolsàCreateàAssociation,然后，在汽车类图中的Passenger图标上按下左键（不要松手），拖动鼠标到Car图标上，松开左键。如图1-9所示。
图1-9 建立Passenger与Car之间是关联
（a）设置关联的角色
在关联的左端右击，打开快捷菜单，选择Role name, 输入角色：旅客。
在关联的右端右击，打开快捷菜单，选择Role name, 输入角色：载客。
(b)设置关联的多种性
在关联的左端右击，打开快捷菜单，选择Multiplicityàn。
在关联的右端右击，打开快捷菜单，选择Multiplicityà1。
完成角色和多种性设置后，如图1-10所示。
图1-10 给关联添加角色和多种性
（2）Car与Wheel、Engine之间是聚合关系
(a) 绘制Car与Wheel的关系
步骤：单击菜单ToolsàCreateàAggregation,然后，在汽车类图中的Car图标上按下左键（不要松手），拖动鼠标到Wheel图标上，松开左键。如图1-11所示。

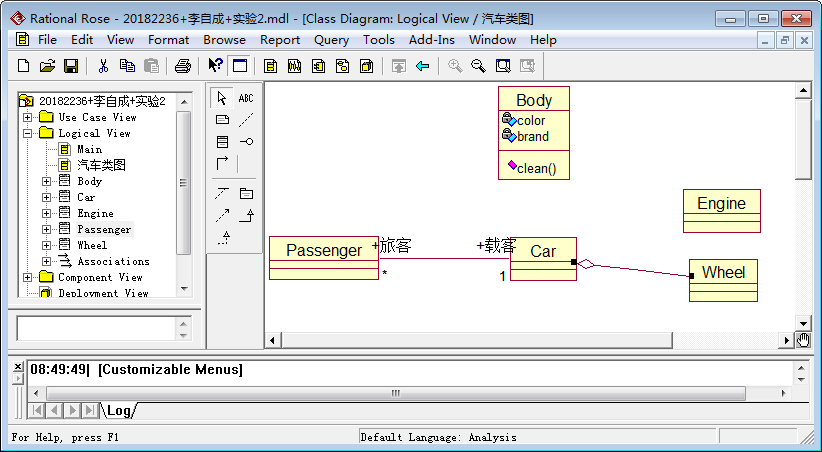

图1-11 绘制Car与Wheel之间的聚合关系
点击工具箱中的”ABC”,如后，在聚合的右端附件点击一下，输入数据：4
同理， 重复上面步骤，绘制Car与Engine之间的聚合关系。如图1-12所示。

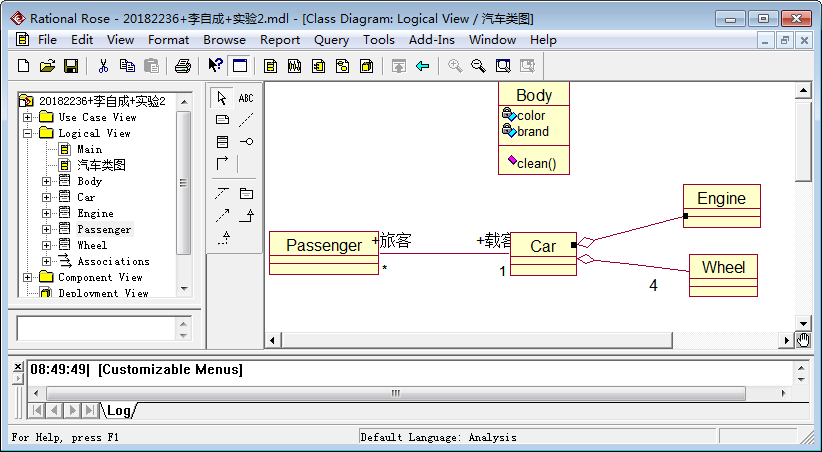

图1-12绘制Car与Wheel之间的多种性
同理，建立Car与Body之间的关系，最后，如图1-13所示。

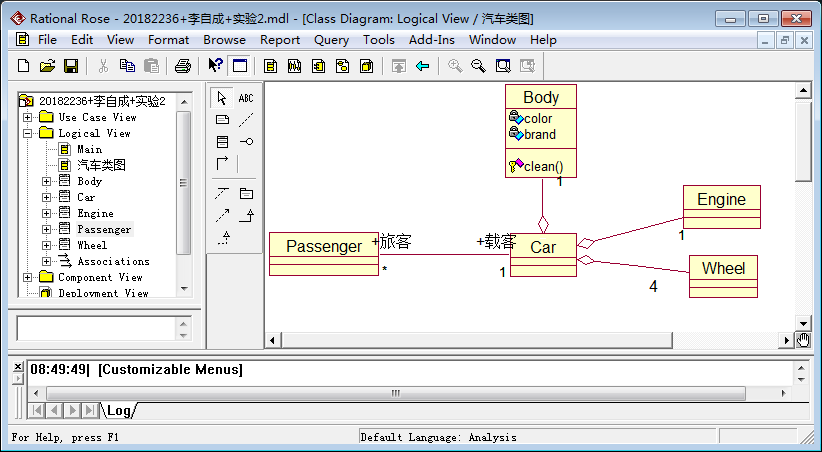

图1-13 汽车类图
注意：模型图中要用到的多数工具都在工具箱中，但是，有少数工具只能通过ToolsàCreateà 获取。如，类图中要用到的关联、聚合在工具箱中没有显示。
1.7修改属性和方法的可见性
默认情况下，属性的可见性都是：private，方法的可见性都是:public。下面修改Body类的属性和方法的可见性。
(1)将属性color的可见性改为：public
步骤：在类图中，右击Body图标，打开快捷菜单，选择Open Specification,打开类的规范窗口，如图1-14所示。

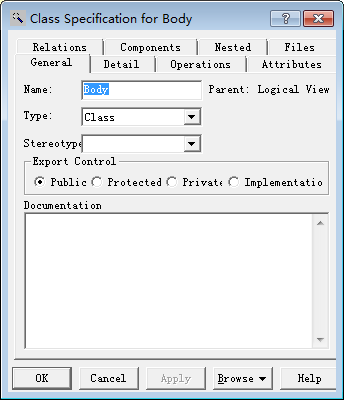

图1-14 规范窗口
点击Attributes标签，出现属性列表，如图1-15所示。
图1-15 类的属性列表
双击列表框中的color，弹出对话框，如图1-16所示。

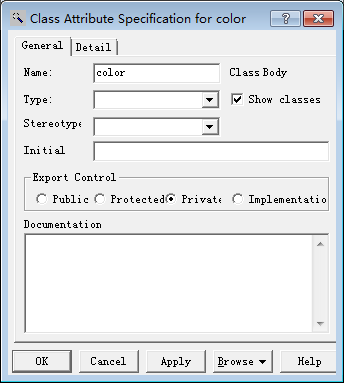

图1-16 属性可见性选择
在Export Control单选组中，点击public单选框。这样，就把属性color的可见性改为：public 了。
(2)将方法clean的可见性改为：protected
步骤：
在类图中，右击Body图标，打开快捷菜单，选择Open Specification,打开类的规范窗口à点击Operations标签，出现方法列表，如图1-17所示。

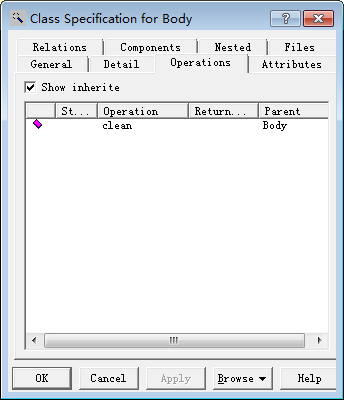

图1-17 类的方法列表
双击列表框中的clean，弹出对话框，如图1-18所示。
图1-18 方法可见性选择
在Export Control单选组中，点击Protected单选框。这样，就把方法clean的可见性改为：Protected了。
