Rational Rose 2017免费版是目前的最新版本，一款专业的可视化建模软件，主要用于可视化建模和组件构造，包括统一建模语言（UML），OOSE，以及OMT，为可视化建模提供了更多的便利。支持多种编程语言，兼容64位和32位系统，需要的朋友赶快下载安装吧！

软件功能

1、对业务进行建模(工作流);

2、建立对象模型(表达信息系统内有哪些对象，它们之间是如何协作完成系统功能的);

3、对数据库进行建模，并可以在对象模型和数据模型之间进行正、逆向工程，相互同步;

4、建立构件模型(表达信息系统的物理组成，如有什么文件、进程、线程、分布如何等等);

5、生成目标语言的框架代码，如VB、JAVA、DELPHI等。

Rational Rose 2017使用教程

一、.Rational Rose的使用

Rational Rose的启动：选择“开始”→“程序”→Rational Software →Rational Rose Enterprise Edition

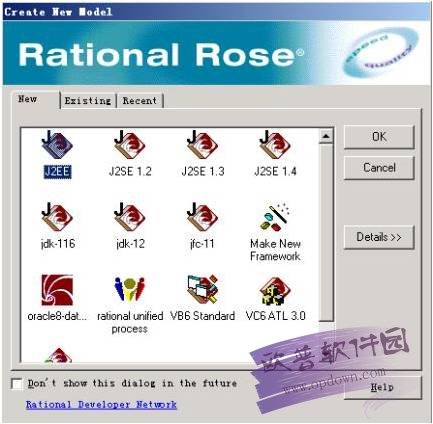

•Rational Rose启动对话框

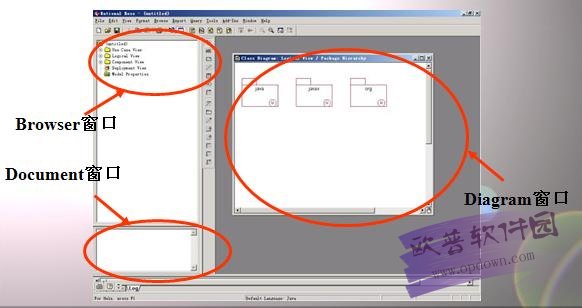

•Rational Rose 主界面

•Rational Rose的保存

类似于其他应用程序。Rational Rose的保存可以通过菜单或者工具栏来实现。

•Rational Rose模型的发布

可以把Rose建立的模型发布到Web，使得其他人都能浏览模型。

(1)选择菜单Tools→Web Publisher选项，弹出的窗 口中选择要发布的模型视图和包。

•(2)在发布对话框中设定细节。

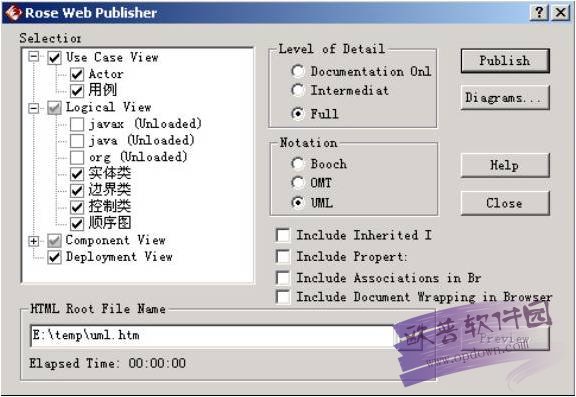

• Rational Rose模型发布窗口

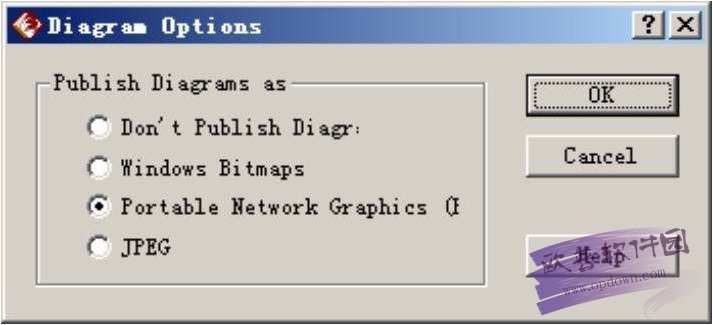

•发布图形文件类型选项窗口

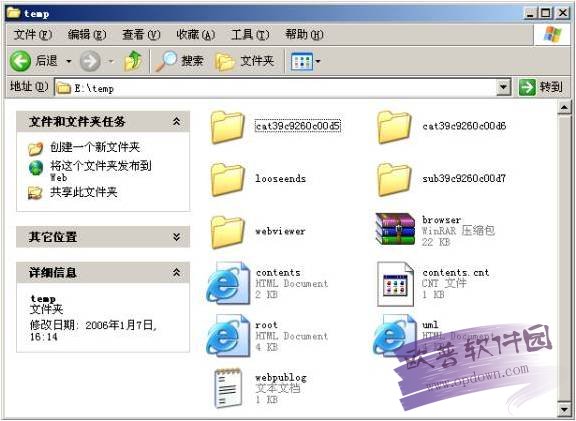

•发布后的文件

•(3)查看发布模型

单击uml.htm文件，可以通过浏览器查看整个系统的建模内容，而不需要通过Rational Rose来查看

二、用例图

•1.新建用例图

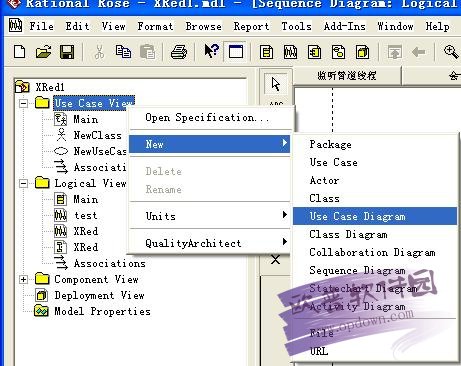

在Browser窗口内的树形列表中选中Use Case包并右击，在弹出的快捷菜单中选择New →Use Case Diagram选项

•编辑工具栏是可以自己设定的

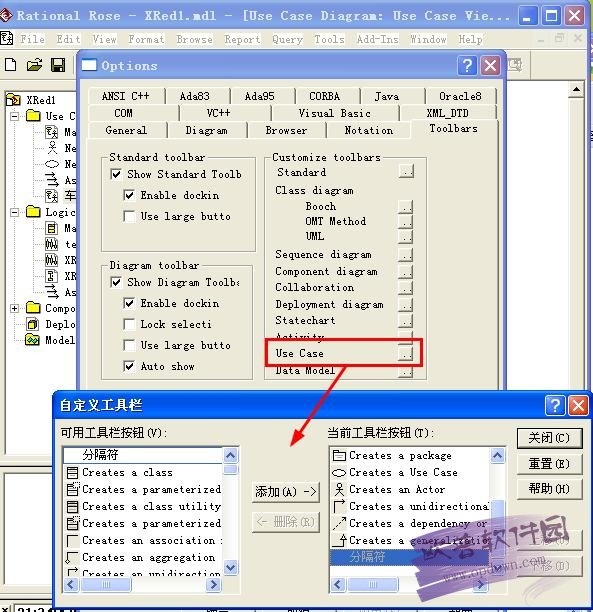

选择菜单Views→Toolbars→Configure…选项，在窗口中的选择Use Case，弹出自定义工具栏窗口

•2.建立用例中的角色

在工具栏中选中表示角色的图标，然后将鼠标移到用例图绘图区单击，即可建立一个名为NewClass的角色

•建立角色并为角色命名

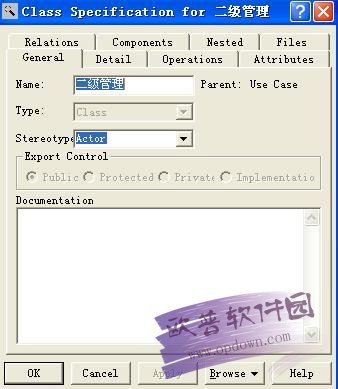

•角色定义对话框

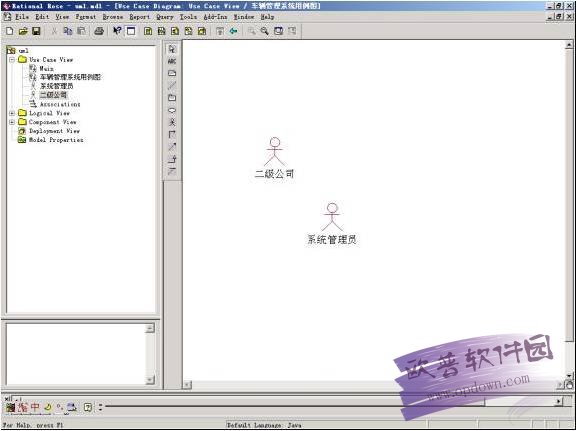

•角色绘制的最终结果

•3.建立用例

在工具栏中选中表示用例的图标，然后将鼠标移到用例图绘制区单击，即可建立一个名为NewUseCase的用例

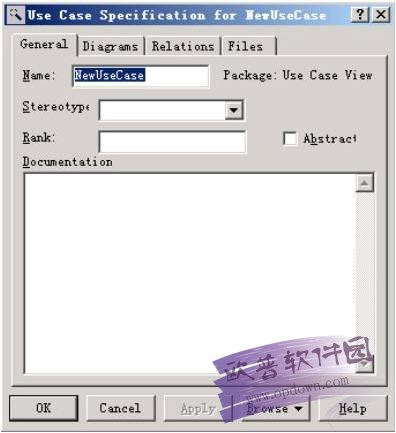

•用例定义对话框

•建立用例的最终结果

•4.建立角色和用例、用例和用例之间的联系

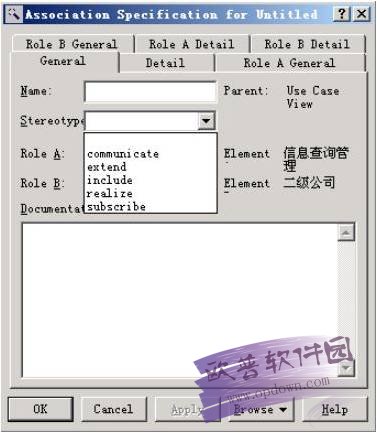

系统在工具栏中提供了2种常用的联系，它们是用图标表示的通信关系和用图标表示的依赖关系。

•通信关系定义对话框

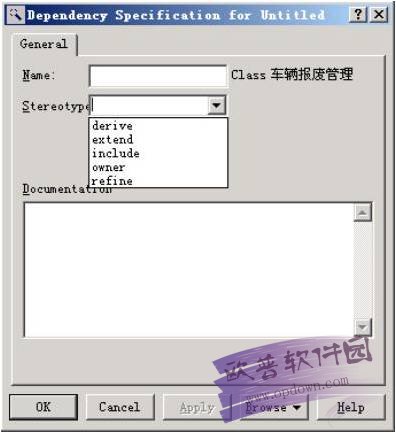

•依赖关系定义对话框

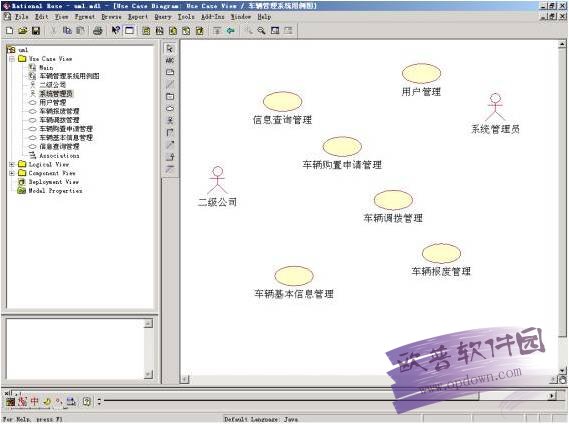

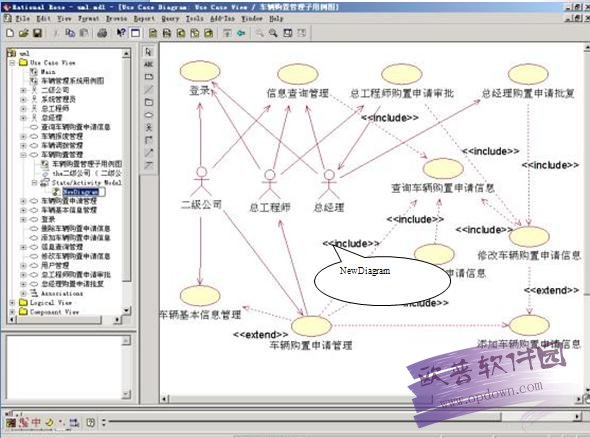

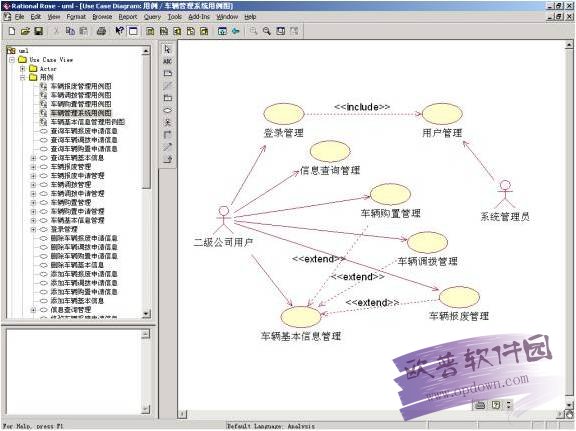

•“车辆管理系统用例图”最终结果

三、活动图

1、建立活动图

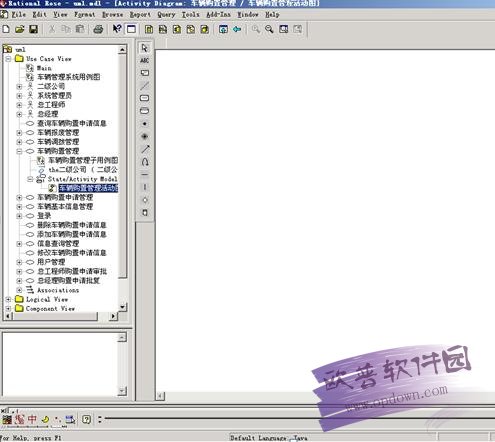

2、活动图编辑窗口

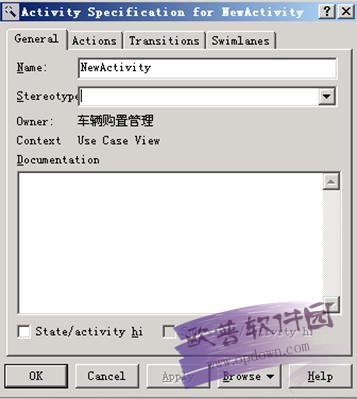

3、活动定义对话框

4、建立各类活动

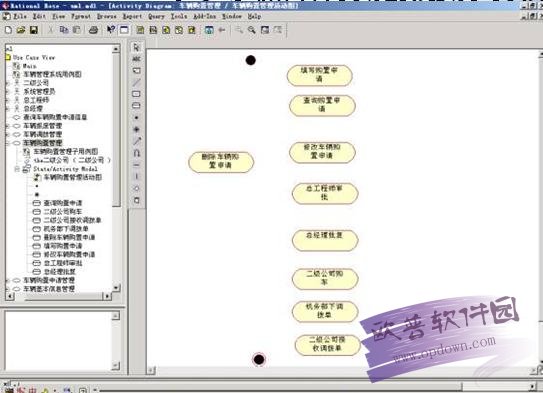

5、 活动图的最终结果
