【MATLAB图像融合】[18]双通道PCNN模型实现图像融合

引言

简单回顾一下以往的单通道PCNN模型，原理与实现步骤：
13、单通道PCNN原理
14、单通道PCNN融合代码实现

一、单通道PCNN

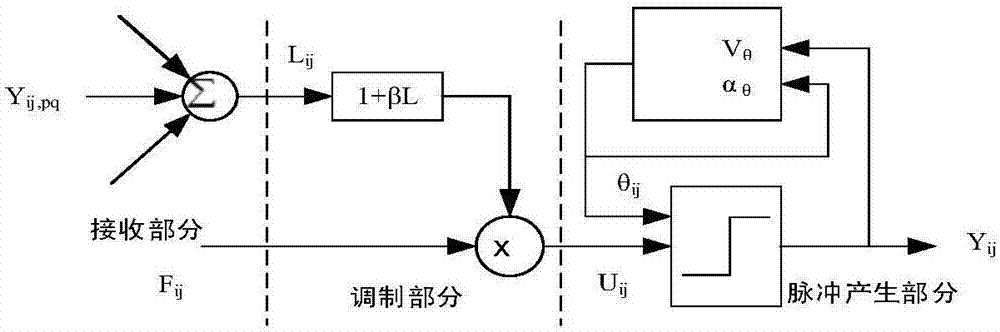

图1 单通道PCNN：
在这里插入图片描述在单通道PCNN中，对于一个神经元的一次迭代过程正如图1描述：
①、F（i,j）代表外部刺激，在传统模型中这一刺激都是由I（i,j）提供，像素的灰度值直接作为神经元的刺激，在后来的研究中逐渐发现这样做不利于表达像素空间关系，从而使用各种算子代替I（i，j）成为外部刺激，在接收部分中除了外部刺激，还有“内部刺激”，这一刺激来自于上一次迭代的结果以及其他神经元上次迭代的结果，根据一定的权重共同组成“内部刺激”，注意，这一名词并不通用，仅用于理解。

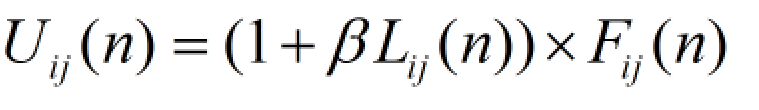

②、调制部分是PCNN内部最重要思想体现，通过接收到的外部刺激与内部刺激，神经元产生了内部活动，内部活动在公式中被命名为U，它实质上是一个计算，将内部刺激视为权值，再结合β这个链接强度决定内部刺激这一权值在内部活动中的重要性，完后一个计算，将外部刺激转换为内部活动值F（i,j）→U（i,j）。
在这里插入图片描述 ③、设定一个阈值，当内部活动的值大于这个阈值，就产生一个脉冲信号，这一部分就叫做脉冲产生部分，在离散的计算中，产生的脉冲信号就是1。阈值并不是一成不变的，通常选定一个初始阈值，如果内部活动U迟迟不能大于阈值，已经预先选择好的线性衰减系数或指数衰减系数令这个阈值衰减，阈值越来越小，终于U可以大于阈值T了，当产生脉冲信号后，阈值T立刻增大到这个值（初始阈值T加上上次U大于T时的T值），显然此时T>=初始T。
在这里插入图片描述综上所述，我们还是喜欢数学表达式：

二、双通道PCNN

双通道PCNN其原理与单通道其实类似，我们在使用单通道PCNN进行图像融合时，需要对两幅图像分别进行PCNN的点火，得到点火图之后通常根据极大值原则便确立融合决策图。此时我们的PCNN模型需要独立运行两次–PCNN本身就是迭代计算的，所以运行2次会产生较大的计算开销，这是第一点。第二点就是两个PCNN各自点各自的火，耦合性质只体现在每幅图像内部像素点之间，而图像之间并不存在耦合性。
说了这么多就是为了引出本文的双通道PCNN，它主要是针对上述两点问题而提出的一种“新型”PCNN模型，且提出很久了，分析它的结构，我们还可以做出三通道、四通道PCNN。

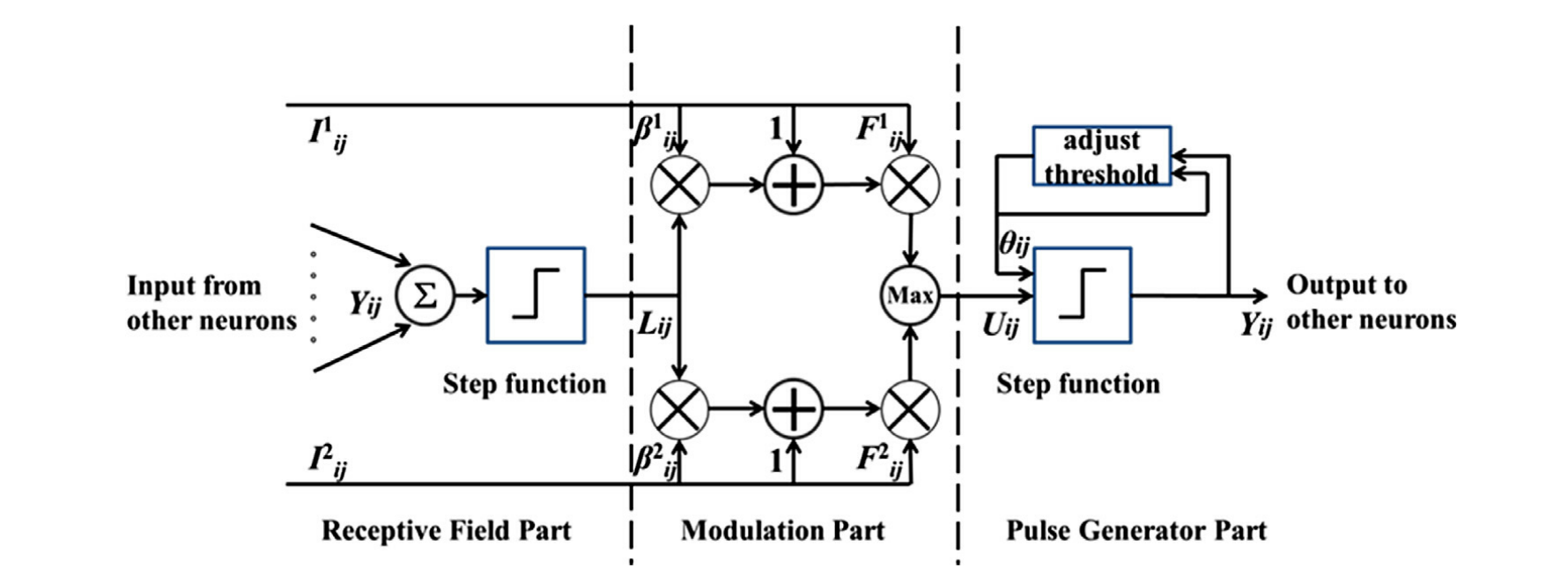

图2 双通道PCNN： 在这里插入图片描述与单通道一样，双通道同样有3个部分来描述单个神经元的单次运行，如图2。
①、我们在一种定义了外部刺激与内部刺激。在接收部分中，双通道与单通道在内部刺激的接收中是没有区别的，区别在于外部刺激同时接收双线信号：I1与I2，分别表示2个不同的外部刺激，在后面的调制部分中，也将变成两条并行的线路同时计算，增加I的数量，可以类似定义三通道、四通道PCNN。
②、在①中，我们将外部刺激I1与内部刺激结合，可以形成路线1；将外部刺激I2与内部刺激结合，可以形成路线2。这两路同时做U内部活动的计算，但是内部活动U向第三部分脉冲部分进行的时候，只输出一个值，两路产生2个内部活动值，此时，取最大值流入第三部分是它与单通道最大的不同。
在这里插入图片描述 ③、在经过步骤①②之后，第三部分的工作原理与单通道也是完全一致的。
④、需要注意的是，大体框架虽然没有区别，但是根据用法的不同，实际上的PCNN模型可以做许多微调，比如内部刺激，我们通常采用窗口内神经元的上次迭代值来辅助决策内部刺激，但是有许多成功的dual-PCNN并不采用窗口，而是简单地定义为0或1,。这是出于这样的考虑：

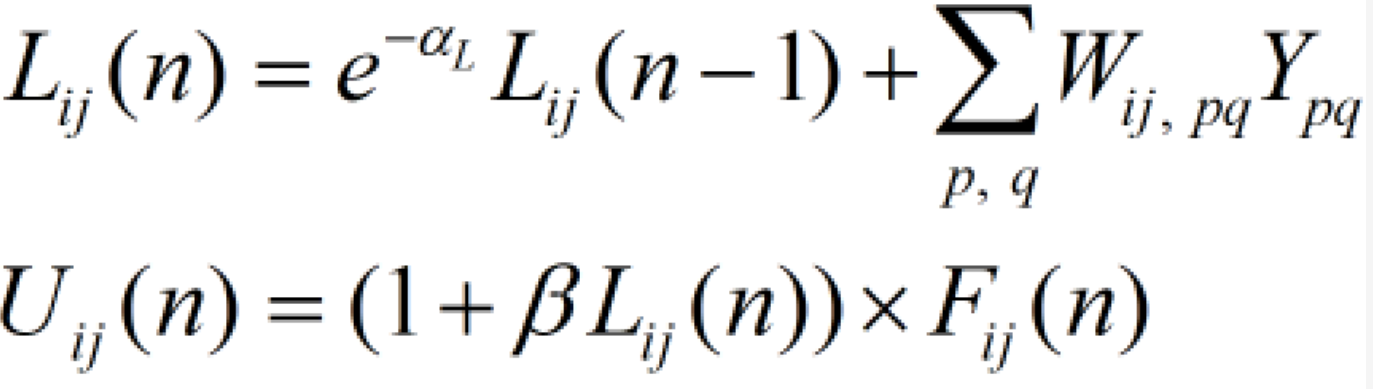

在这里插入图片描述观察这两行公式，L是一个只与前次L和前次Y相关的一个变量，它并不受外部刺激的影响，而在U中，L作为一个数字，还要和β相乘。β的值要么是固定值，要么是自适应，分开讨论：当β是定值，β相当于常数可以直接乘在第一行的L公式里面，L不具备自适应特性，对于单次计算来说，L也是一个固定值，此时β对机制的调节作用要明显于L，此时应当维持原公式不变化；当β是自适应的时候，βL反而会变成一个不确定的值，既然L对机制的调节作用不如β重要，确定了一个β，但是βL整体是不可控的，这对机制的把握其实是不利的，在β不能自适应的时候，我们要依赖L，但是现在β自适应了，L的不确定反而会影响β，因此在很多案例中，把βL作为一个整体去优化，而不单单优化β，因为只优化β依然无法完全控制机制。

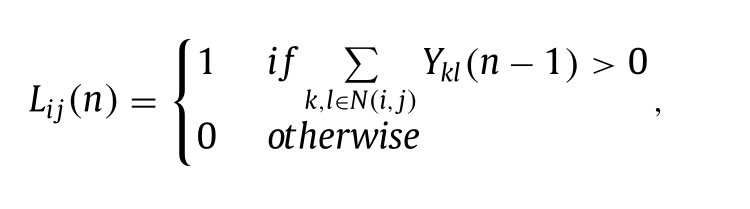

基于上面的分析，在双通道PCNN中，既然强调的是2个外部刺激之间的耦合性，那也可以舍弃一定的神经元之间的耦合性，这相当于强化d-PCNN的特性，最终，L被简化为了一个0/1的常数。
这只是一个举例，我们分别给出一个常规双通道PCNN的数学定义，和一个流行的双通道PCNN的数学定义：

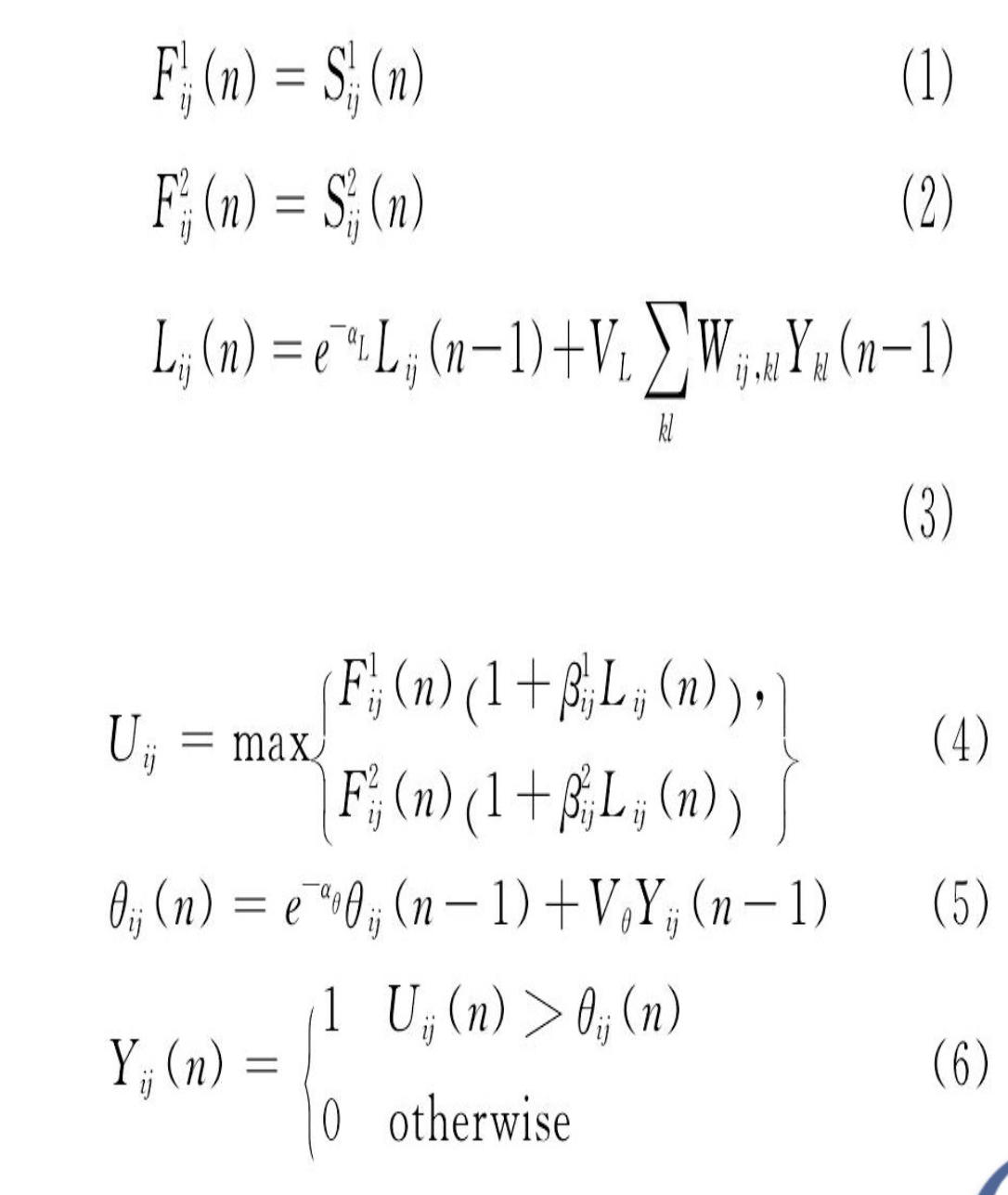

常规PCNN

在这里插入图片描述

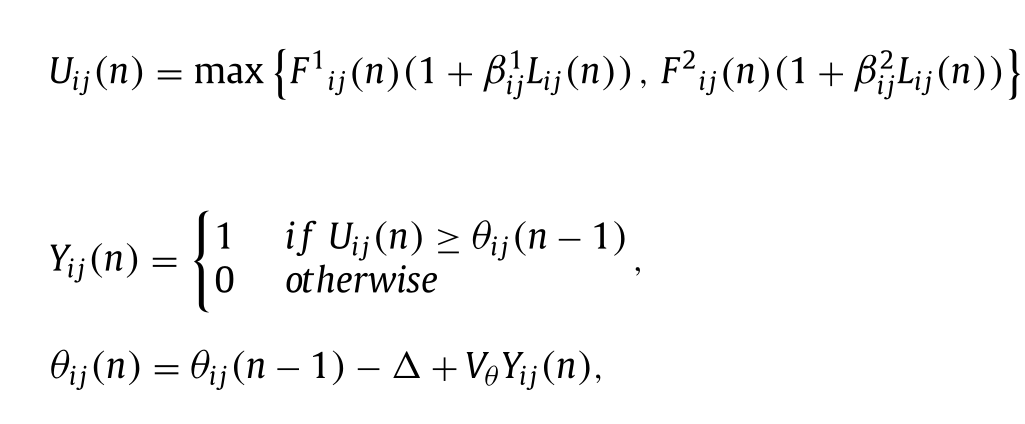

流行PCNN

在这里插入图片描述
三、代码及分析

clc;clear;close all;
A=imread('05A.jpg');A=double(A);
B=imread('05B.jpg');B=double(B);C=dual_PCNN(A,B);
figure;imshow(A,[]);
figure;imshow(B,[]);
figure;imshow(C,[]);function R=dual_PCNN(matrixA,matrixB)L1=[-1,-1,-1;-1,8,-1;-1,-1,-1];AA=conv2(matrixA,L1,'same');BB=conv2(matrixB,L1,'same');[p,q]=size(matrixA);F_NA=Normalized(matrixA);F_NB=Normalized(matrixB);L=zeros(p,q);U=zeros(p,q);Y=zeros(p,q);Y0=zeros(p,q);Theta=zeros(p,q);betaA=AA;betaB=BB;con=ones(p,q);fuse=zeros(p,q);np=200;alpha_Theta=0.2;vTheta=20;for n=1:npif sum(sum(Y))<=0L=zeros(p,q);else  L=ones(p,q);endTheta=exp(-alpha_Theta)*Theta+vTheta*Y;U=max(F_NA.*(con+betaA.*L),F_NB.*(con+betaB.*L));Y=im2double(U>Theta);Y0=Y0+Y;   endfor i = 1:pfor j = 1:qif(F_NA(i,j)*(1+betaA(i,j)*L(i,j)) == U(i,j ))fuse(i,j) = matrixA(i,j);elseif(F_NB(i,j)*(1+betaB(i,j)*L(i,j)) == U(i,j))fuse(i,j) = matrixB(i,j);endendendend
R=fuse;
endfunction normalized_matrix=Normalized(matrix)input_matrix=abs(matrix);Max_input=max(input_matrix(:));Min_input=min(input_matrix(:));min_matrix=ones(size(input_matrix)).*Min_input;normalized_matrix=(input_matrix-min_matrix)./(Max_input-Min_input+eps);
end

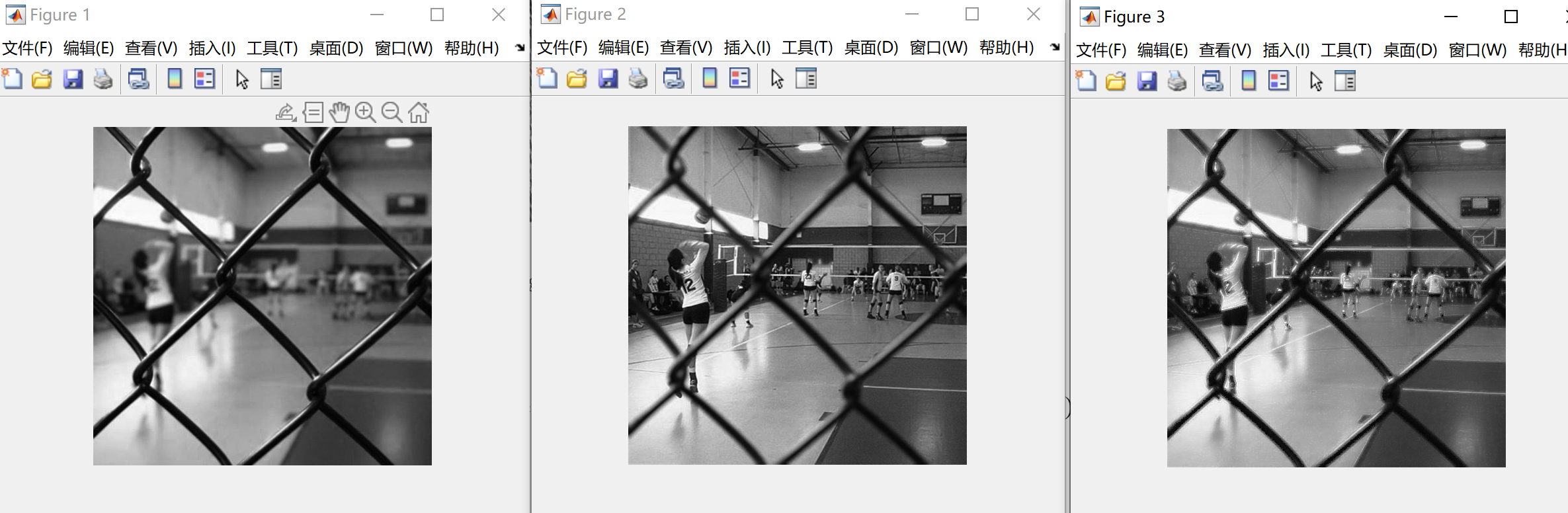

在这里插入图片描述
可以看到，效果还不错，下面补一个单通道的测试结果：


clc;clear;close all;im=imread('05A.jpg');
im=double(im);im2=imread('05B.jpg');
im2=double(im2);
link_arrange=3;
iteration_times=300;firing_times1=PCNN_large_arrange(im,link_arrange,iteration_times);
firing_times2=PCNN_large_arrange(im2,link_arrange,iteration_times);
[m,n]=size(im2);
for i=1:mfor j=1:nif firing_times1>=firing_times2fuse(i,j)=im(i,j);elsefuse(i,j)=im2(i,j);endend
end
figure;imshow(im,[]);
figure;imshow(im2,[]);
figure;imshow(fuse,[]);function R=PCNN_large_arrange(matrix,link_arrange,np)
F_NA=Normalized(matrix);
disp('PCNN is processing...')
[p,q]=size(matrix);alpha_L=1;
alpha_Theta=0.2;beta=3;
vL=1.00;
vTheta=10;
% Generate the null matrix that could be used
L=zeros(p,q);
U=zeros(p,q);
Y=zeros(p,q);
Y0=zeros(p,q);
Theta=zeros(p,q);
% Compute the linking strength.
center_x=round(link_arrange/2);
center_y=round(link_arrange/2);
W=zeros(link_arrange,link_arrange);
for i=1:link_arrangefor j=1:link_arrangeif (i==center_x)&&(j==center_y)W(i,j)=0;elseW(i,j)=1./sqrt((i-center_x).^2+(j-center_y).^2);endend
endF=F_NA;
for n=1:npK=conv2(Y,W,'same');L=exp(-alpha_L)*L+vL*K;Theta=exp(-alpha_Theta)*Theta+vTheta*Y;U=F.*(1+beta*L);Y=im2double(U>Theta);Y0=Y0+Y;
end
R=Y0;
endfunction [normalized_matrix,cmin,cmax]=Normalized(matrix)
input_matrix=abs(matrix);
Max_input=max(input_matrix(:));
Min_input=min(input_matrix(:));
min_matrix=ones(size(input_matrix)).*Min_input;
normalized_matrix=(input_matrix-min_matrix)./(Max_input-Min_input+eps);
cmin=Min_input;
cmax=Max_input;
end
