会话初始协议---SIP协议【详解】

article/2025/9/23 6:24:44

目录

​

一、SIP协议简介

二、SIP消息的两种会话模式

1、Session Model

2、Pager Model

三、SIP消息体格式

1、请求行(request-line)

2、状态行(status-line)

3、消息头

四、SIP消息举例

1、MESSAGE消息（Pager Model）

2、REGISTER消息

（1）非鉴权注册消息

（2）鉴权注册消息

一、SIP协议简介

会话发起协议（SIP，Session Initiation Protocol）是在VoIP技术中使用的最常见的协议之一，用于控制发起、修改、终结交互式多媒体会话的信令协议。它是一种应用层协议，与其他应用层协议协同工作，以控制Internet上的多媒体通信会话。

官方指导文档参考：https://datatracker.ietf.org/doc/html/rfc3428

二、SIP消息的两种会话模式

在SIP IM通信应用过程中，一般存在着两种会话模式：

  • Session Model
  • Pager Model

1、Session Model

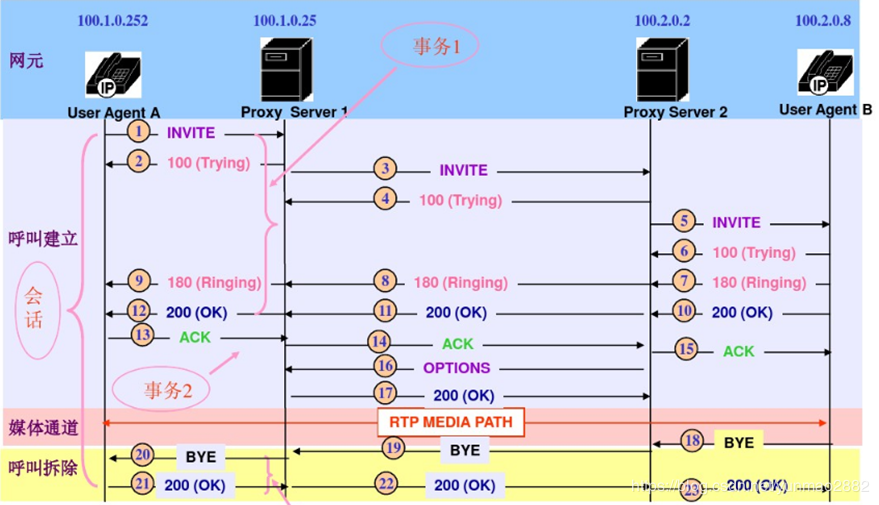

会话中，对于消息体内容大于1300字节时，一般采用Session Model。其会话建立过程如下图所示：

主叫方A呼叫被叫方B：

  1. 步骤1：主叫方A发送INVITE请求到代理服务器；
  2. 步骤2：代理服务器发送100 Trying 响应主叫方A；
  3. 步骤3~6：代理服务器搜索被叫方B的地址，获取地址后转发INVITE请求；
  4. 步骤7~9：被叫方B生成的180 振铃响应，返回给主叫方A；
  5. 步骤10~12：被叫方B生成的200 OK响应，返回给主叫方A；
  6. 步骤13~17：主叫方A收到被叫方B200 OK响应后，向被叫方B发送一个ACK，会话建立；
  7. 步骤18~20：会话结束后，任何参与者（A或B）都可以发送一个BYE请求来终止会话；
  8. 步骤21~23：主叫方A发送200 OK响应来确认BYE，会话终止。

注：以上的整个流程称之为一个Dialog

2、Pager Model

在Sip消息中，对于消息体不大于1300字节时，一般采用Pager Model。Sip消息通信中采用MESSAGE方法，MESSAGE方法本身并不建立Dialog，在多数应用中，每条IM消息都是独立的，颇似分页消息。

当User1想给User2发送IM消息时，只需构造一个MESSAGE，发出去即可。

  • 步骤1：User1发送MESSAGE请求到代理服务器；
  • 步骤2：代理服务器转发User1的MESSAGE请求给USER2；
  • 步骤3：User2收到User1的消息后，回复200 OK给代理服务器；
  • 步骤7~9：代理服务器转发200 OK回复给User1

三、SIP消息体格式

SIP消息体结构与Http协议结构相似，均由三部分组成：

  • 请求行(request-line) or 状态行(status-line)
  • 消息头(header)
  • 正文(body)

1、请求行(request-line)

请求行格式：Method Request-URI SIP-Version CRLF
请求行举例：INVITE sip:bob@zte.com SIP/2.0 /r/n

常用的Method包括：

Method方法说明
REGISTER注册
INVITE发起会话请求
ACKINVITE 请求的响应的确认
CANCEL取消请求
BYE终结会话
OPTIONS查询服务器能力
MESSAGERFC3428对Sip协议的扩展，增加了MESSAGE方法。采用Pager Model进行通信，传递不超过1300字节的数据。MESSAGE方法详细可参考 “SIP-RFC3428” RFC 3428 - Session Initiation Protocol (SIP) Extension for Instant Messaging

Request-URI
指示请求的用户或者服务的地址信息

SIP-Version
请求和响应消息都需要包含SIP版本信息

2、状态行(status-line)

状态行格式： SIP-Version Status-Code Reason-Phrase CRLF
状态行举例：SIP/2.0 200 OK /r/n

Status-Code状态码：
状态代码由3位数字组成，表示请求是否被理解或被满足。
状态代码的第一个数字定义了响应的类别，后面两位没有具体的分类。

第一个数字有五种可能的取值：

状态码含义
1xx:临时响应、表示请求消息正在被处理
2xx成功响应、表示请求已被成功接收完全理解并接收
3xx重定向响应、表示需采取进一步完成请求
4xx客户机错误、表示请求消息中包含语法错误信息或服务器无法完成客户机的请求
5xx服务器错误、表示服务器无法合法完成请求
6xx全局故障 、表示任何服务器都无法完成该请求

常用的状态码举例：

状态码msg含义
100Trying试呼叫
180Ringing振铃
181Call is Being Forwarded呼叫正在前转
200OK成功响应
302Moved Temporarily临时迁移
400Bad Request错误请求
401Unauthorized未授权
403Forbidden禁止
404Not Found用户不存在
408Request Timeout请求超时
480Temporarily Unavailable暂时无人接听
486Busy Here线路忙
504Server Time-out服务器超时
600Busy Everywhere全忙

3、消息头

发送MESSAGE消息给user2

MESSAGE sip:user2@domain.com SIP/2.0
Via: SIP/2.0/TCP user1pc.domain.com;branch=z9hG4bK776sgdkse
Max-Forwards: 70
From: sip:user1@domain.com;tag=49583
To: sip:user2@domain.com
Call-ID: asd88asd77a@1.2.3.4
CSeq: 1 MESSAGE
Content-Type: text/plain
Content-Length: 18user2, come here.

Header 字段含义说明：

Header含义说明举例
Call-ID由本地设备(Client)生成，全局唯一，每次呼叫这个值唯一不变Call-ID: asd88asd77a@1.2.3.4
From表示请求的发起者From: sip:user1@domain.com;tag=49583
To表示请求的接收者To: sip:user2@domain.com
ViaVia头域是被服务器插入request中，用来检查路由环的，并且可以使response根据via找到返回的路Via: SIP/2.0/TCP user1pc.domain.com;branch=z9hG4bK776sgdkse
Max-Forwards用于表示这个包最多可以传送多少跳，每经过一跳都会减一当Max-Forwards==0系统会返回483。默认为70Max-Forwards: 70
Contact包含源的URI信息，用来给响应方直接和源建立连接用Contact: sip:192.168.100.1:1111
Content-Type指明消息体的类型 (SDP会话描述协议)Content-Type: text/plain；Content-Type: application/sdp; Content-Type: application/cpim;
Content-Length指明消息体的字节大小Content-Length: 18

四、SIP消息举例

1、MESSAGE消息（Pager Model）

以User1发送MESSAGE消息给user2为例：

步骤1：User1发送MESSAGE请求到代理服务器

MESSAGE sip:user2@domain.com SIP/2.0Via: SIP/2.0/TCP user1pc.domain.com;branch=z9hG4bK776sgdkse
Max-Forwards: 70
From: sip:user1@domain.com;tag=49583
To: sip:user2@domain.com
Call-ID: asd88asd77a@1.2.3.4
CSeq: 1 MESSAGE
Content-Type: text/plain
Content-Length: 18user2, come here.

步骤2：代理服务器转发User1的MESSAGE请求给USER2
   代理服务器收到步骤1请求，到数据库中查找User2（注册过程中生成数据库），随后生成步骤2的数据。


MESSAGE sip:user2@domain.com SIP/2.0
Via: SIP/2.0/TCP proxy.domain.com;branch=z9hG4bK123dsghds
Via: SIP/2.0/TCP user1pc.domain.com;branch=z9hG4bK776sgdkse;received=1.2.3.4
Max-Forwards: 69
From: sip:user1@domain.com;tag=49394
To: sip:user2@domain.com
Call-ID: asd88asd77a@1.2.3.4
CSeq: 1 MESSAGE
Content-Type: text/plain
Content-Length: 18user2, come here.

步骤3：User2收到User1的消息后，回复200 OK给代理服务器
    直接回应（200-OK） 没有Body，也不携带Contact头域

SIP/2.0 200 OK
Via: SIP/2.0/TCP proxy.domain.com;branch=z9hG4bK123dsghds;received=192.0.2.1
Via: SIP/2.0/TCP user1pc.domain.com;;branch=z9hG4bK776sgdkse;received=1.2.3.4
From: sip:user1@domain.com;tag=49394
To: sip:user2@domain.com;tag=ab8asdasd9
Call-ID: asd88asd77a@1.2.3.4
CSeq: 1 MESSAGE
Content-Length: 0

步骤4：代理服务器转发200 OK回复给User1
   代理服务器收到回复后，去掉最顶端的Via，转发如下消息给User1

SIP/2.0 200 OKVia: SIP/2.0/TCP user1pc.domain.com;branch=z9hG4bK776sgdkse;received=1.2.3.4
From: sip:user1@domain.com;;tag=49394
To: sip:user2@domain.com;tag=ab8asdasd9
Call-ID: asd88asd77a@1.2.3.4
CSeq: 1 MESSAGE
Content-Length: 0

2、REGISTER消息

（1）非鉴权注册消息

192.168.2.161机器发送注册消息给192.168.2.89服务器：

REGISTER sip:192.168.2.89 SIP/2.0Via: SIP/2.0/UDP 192.168.2.161:10586
Max-Forwards: 70
From: <sip:01062237496@192.168.2.89>;tag=ca04c1391af3429491f2c4dfbe5e1b2e;epid=4f2e395931
To: <sip:01062237496@192.168.2.89>
Call-ID: da56b0fab5c54398b16c0d9f9c0ffcf2@192.168.2.161
CSeq: 1 REGISTER
Contact: <sip:192.168.2.161:10586>;methods="INVITE, MESSAGE, INFO, SUBSCRIBE, OPTIONS, BYE, CANCEL, NOTIFY, ACK, REFER"
User-Agent: RTC/1.2.4949 (BOL SIP Phone 1005)
Event: registration
Allow-Events: presence
Content-Length: 0

当注册成功（回送200 OK）时，服务器发送的res消息参考如下：

SIP/2.0 200 OKVia: SIP/2.0/UDP 192.168.2.161:10586
From: <sip:01062237496@192.168.2.89>;tag=ca04c1391af3429491f2c4dfbe5e1b2e;epid=4f2e395931
To: <sip:01062237496@192.168.2.89>;tag=-00834-14d0805b62bc026d
Call-ID: da56b0fab5c54398b16c0d9f9c0ffcf2@192.168.2.161
CSeq: 1 REGISTER
Allow: INVITE,ACK,OPTIONS,BYE,CANCEL,REGISTER,INFO,UPDATE,PRACK,REFER,SUBSCRIBE,NOTIFY,MESSAGE
Contact: sip:192.168.2.161:10586
Content-Length: 0
Expires: 3600

（2）鉴权注册消息

当需要鉴权注册时：

  1. 请求端192.168.2.161发送注册消息给192.168.2.89服务器
  2. 服务器对192.168.2.161发送“401 Unauthorized”信息给请求端，提示请求端需要带上鉴权信息重新注册
  3. 请求端带上鉴权信息后（带有“Authorization”头字段）重新向服务器注册
  4. 服务器验证鉴权头的正确性，如果鉴权成功，给请求端发送200 OK消息。若失败，继续发送401消息。

请求端192.168.2.161发送注册消息给192.168.2.89服务器

REGISTER sip:192.168.2.89 SIP/2.0Via: SIP/2.0/UDP 192.168.2.161:8021
Max-Forwards: 70
From: <sip:01062237493@192.168.2.89>;tag=efca469543ce4788a6a6a2c7b66cd01f;epid=de4504430d
To: <sip:01062237493@192.168.2.89>
Call-ID: c88a247a74b54a8c9e676bdde3bba6c9@192.168.2.161
CSeq: 1 REGISTER
Contact: <sip:192.168.2.161:8021>;methods="INVITE, MESSAGE, INFO, SUBSCRIBE, OPTIONS, BYE, CANCEL, NOTIFY, ACK, REFER"
User-Agent: RTC/1.2.4949 (BOL SIP Phone 1005)
Event: registration
Allow-Events: presence
Content-Length: 0

服务器对192.168.2.161发送401 Unauthorized信息给请求端，提示请求端需要带上鉴权信息重新注册：

SIP/2.0 401 UnauthorizedVia: SIP/2.0/UDP 192.168.2.161:8021
From: <sip:01062237493@192.168.2.89>;tag=efca469543ce4788a6a6a2c7b66cd01f;epid=de4504430d
To: <sip:01062237493@192.168.2.89>;tag=-001893-38ba013ba3dde36e
Call-ID: c88a247a74b54a8c9e676bdde3bba6c9@192.168.2.161
CSeq: 1 REGISTER
Allow: INVITE,ACK,OPTIONS,BYE,CANCEL,REGISTER,INFO,UPDATE,PRACK,REFER,SUBSCRIBE,NOTIFY,MESSAGE
Contact: <sip:192.168.2.89:14010>
Content-Length: 0
WWW-Authenticate: Digest realm="192.168.2.89", qop="auth", nonce="e17d377c3d2d9c343e26576a7fd04738481dfc10", opaque="", stale=FALSE, algorithm=MD5

请求端192.168.2.161通过Authorization头字段带上鉴权头信息，发送一个新的REGISTER消息：

REGISTER sip:192.168.2.89 SIP/2.0Via: SIP/2.0/UDP 192.168.2.161:8021
Max-Forwards: 70
From: <sip:01062237493@192.168.2.89>;tag=efca469543ce4788a6a6a2c7b66cd01f;epid=de4504430d
To: <sip:01062237493@192.168.2.89>
Call-ID: c88a247a74b54a8c9e676bdde3bba6c9@192.168.2.161
CSeq: 2 REGISTER
Contact: <sip:192.168.2.161:8021>;methods="INVITE, MESSAGE, INFO, SUBSCRIBE, OPTIONS, BYE, CANCEL, NOTIFY, ACK, REFER"
User-Agent: RTC/1.2.4949 (BOL SIP Phone 1005)
Authorization: Digest username="01062237493", realm="192.168.2.89", qop=auth, algorithm=MD5, uri="sip:192.168.2.89", nonce="e17d377c3d2d9c343e26576a7fd04738481dfc10", nc=00000001, cnonce="12660455546344082314666316435946", response="f57e47ce03162293b9ced07362ce2b79"
Event: registration
Allow-Events: presence
Content-Length: 0

服务器验证鉴权头的正确性，如果鉴权成功，给请求端发送200 OK消息。若失败，继续发送401消息：

SIP/2.0 200 OKVia: SIP/2.0/UDP 192.168.2.161:8021
From: <sip:01062237493@192.168.2.89>;tag=efca469543ce4788a6a6a2c7b66cd01f;epid=de4504430d
To: <sip:01062237493@192.168.2.89>;tag=-001894-a5eb977c8969aa51
Call-ID: c88a247a74b54a8c9e676bdde3bba6c9@192.168.2.161
CSeq: 2 REGISTER
Allow: INVITE,ACK,OPTIONS,BYE,CANCEL,REGISTER,INFO,UPDATE,PRACK,REFER,SUBSCRIBE,NOTIFY,MESSAGE
Contact: sip:192.168.2.161:8021
Content-Length: 0
Expires: 3600
