1. Mimics简介（Mimics21）

Mimics---是一种交互式医学图像处理软件，是一个连接二维图像数据(CT, MRI, 工业扫描数据)和三维工程学应用的图像处理工具。应用领域包括：解剖学测量、三维分析、有限元分析(FEA)、客制化植入体或装置设计、增材制造(3D打印)、以及手术计划和模拟。

2. 基础模块

Mimics可交互式读取DICOM格式的CT/MRI数据。可以使用分割和编辑工具操作数据来选择骨、软组织、皮肤等。选定区域被分离出来，可以在3D中可视化。在此可视化之后，可以创建一个文件来与STL+或Analysis对象交互。CAD数据以STL文件的形式导入，可以可视化为2D和3D，用于基于解剖几何结构的设计验证。

图1 主界面划分

3. 基础菜单功能

3.1 快捷菜单栏功能介绍

图2 快捷菜单栏

3.2 FILE菜单栏图3  FILE菜单

4.图像数据导入及操作

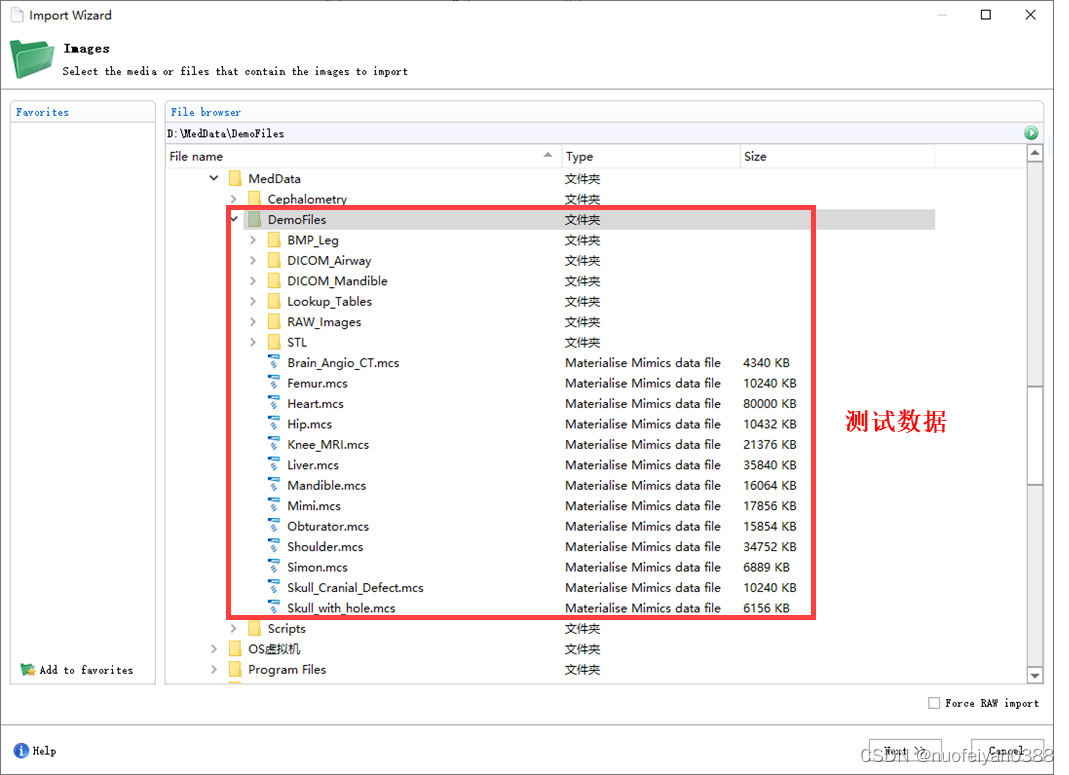

Mimics 不仅支持Dicom格式数据，而且能够直接导入扫描原始数据。Mimics也支持BMP,JPEG 以及TIFF 格式文件的导入。源文件可以通过在New Project手动导入。（在MedData文件夹下有测试文件可供练习）

1. 打开    New Project，查找MedData文件夹内数据，或者收集到的Dicom数据文件夹。

或者

2. 选择  .msc后缀名文件 或者 选择包含Dicom数据的文件夹。

3. 如果选择Dicom数据，Mimics 会直接读取DICOM 图像所带有的标签，自动创建一个Mimics 项目文件 ，点Open 打开。

4. 打开DICOM 文件图像，如果视图中有些方位标记有错需要修改， 在

IMAGE > Change Orientation中打开窗口你可以通过右键鼠标选择正确的方位。

5. 基础快捷操作，可快速浏览图像信息。

Shift + 鼠标右键     平移：按住鼠标右键移动

Ctrl + 鼠标右键       缩放: 按住鼠标右键垂直移动来放大缩小

ArrowUp/滚轮        up 进入下一层

ArrowDown/滚轮    down 进入前一层

PageUp按键           向上进10 层

PageDown按键       向下进10 层

CTRL + L               使层指示器可见/不可见

空格键                    使鼠标所在视窗放大到全屏

回格键                    在放大缩小和恢复原始大小之间切换

6. 灰度值与体渲染。
CT 图像的灰度值是以Hounsfield(HU)标度来表示的。这个标度共有4095 个梯度 (12 bits)，这些梯度映射到显示器的256 个灰阶 (8bits)。涵盖了直方图上全部范围的视窗可以观察到所有的组织。而范围较窄的视窗使您能够更好的观察软组织或松质骨内部的细微差别。

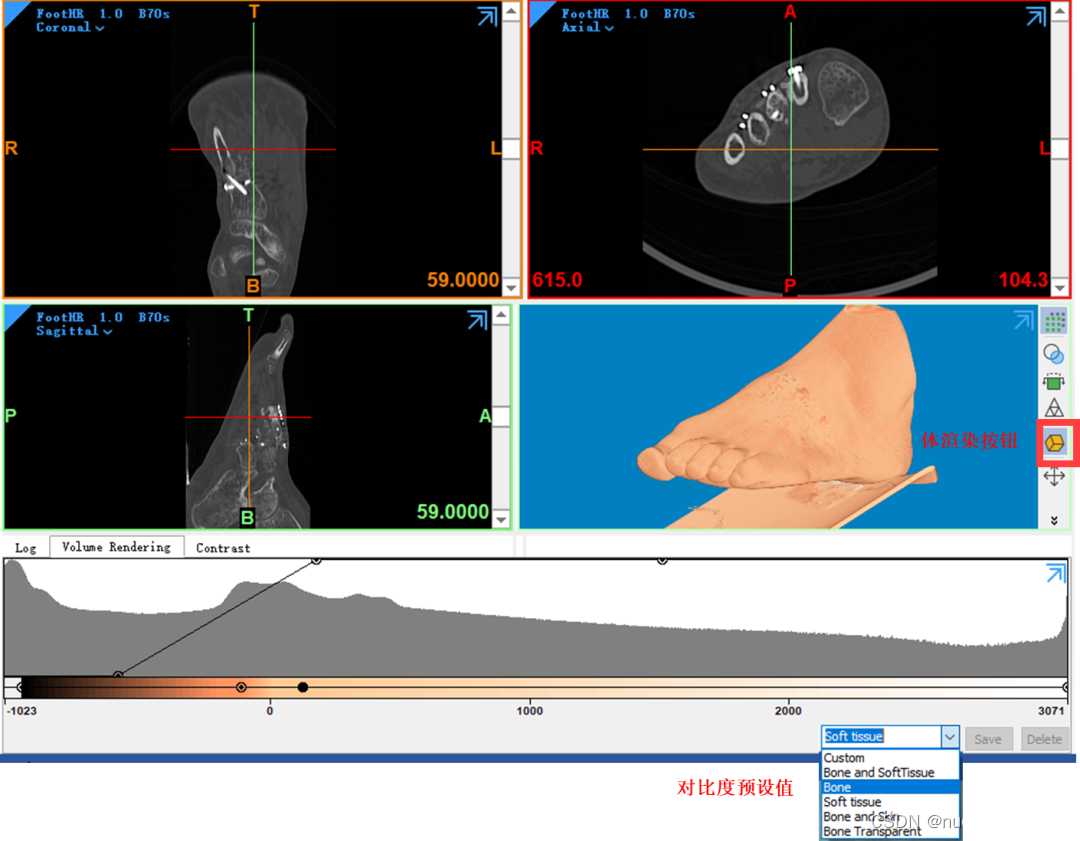

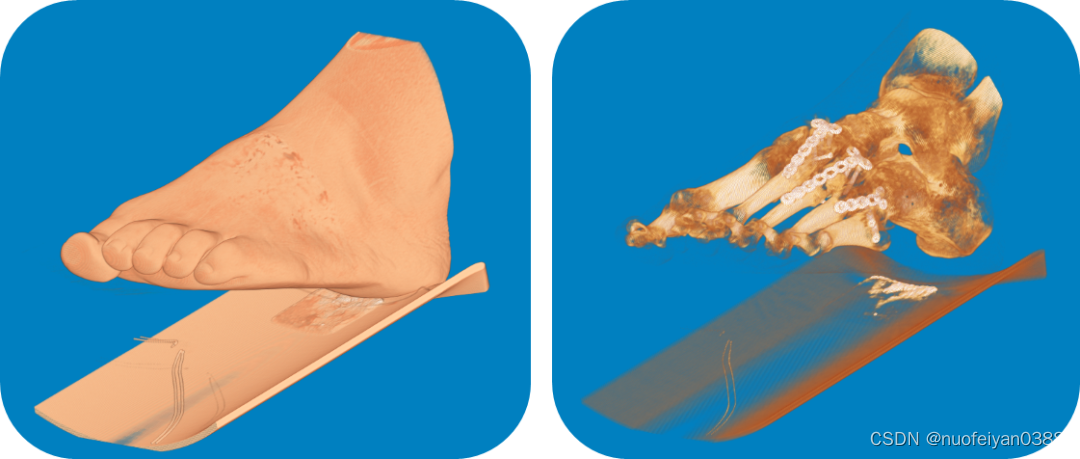

体渲染使您能够不经过任何阈值分割，迅速的实现二维图像的三维可视化。三维对象基于数据的体素信息而建立。体素的透明度由灰度值决定。体渲染是纯粹的可视化工具，不能用来做其它操作(例如数据的导出)。可通过预设值调整查看软组织和骨组织。（操作后请关闭体渲染按钮。体渲染比较占用系统资源，会使操作变慢。当然配置允许，可以常开）
