1实验目标

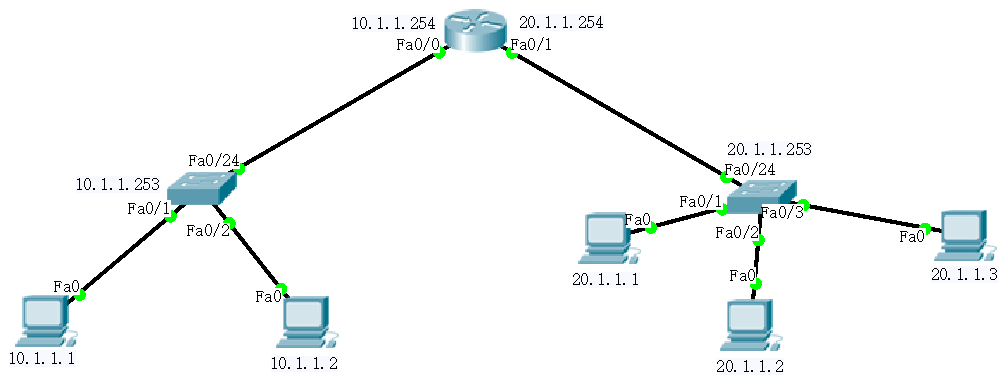

- 在PacketTracer平台上构建以下两个局域网，并使用路由器相连。路由器，连接不同的局域网，其上的各个端口需要属于不同网段。交换机，连接同一网段内的设备。
- 为各个设备配置IP、子网掩码、网关等。
- 实现各个设备间能互相ping通。
- 实现远程管理各个交换机及路由器。
2配置接口
2.1PC设备接口配置

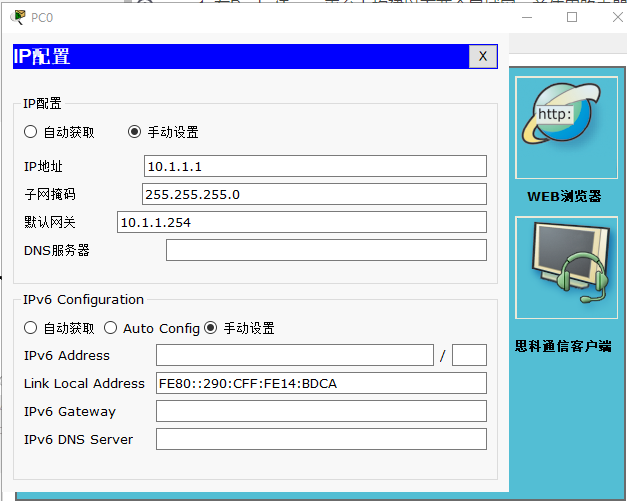

选中设备→桌面→IP地址管理。为设备配置IP地址、子网掩码、网关等参数。
2.2交换机接口配置
- 交换机的接口属于2层接口，无法配置IP，对于企业级交换机而言，为方便工程师远程管理，企业级交换机常内置一个虚拟PC（以虚拟接口连接交换机），该接口属于3层接口，可配置管理IP。
- 分别选中交换机进行配置→命令行。
en #进入特权模式
conf t #进入全局配置模式
ho 重命名 #为交换机重命名
ip default-gateway 网关 #设置网关
do show ip int b #查看接口列表
int vlan 1 #进入虚拟接口配置模式
no shut #开启接口
ip add IP 子网掩码 #配置IP及子网掩码
do show run #显示running-config文件信息
do write #保存配置
2.3路由器接口配置
- 进入路由器命令行，模式与命令与交换机相似，命令提示是否采用对话窗口的形式，该形式是傻瓜模式，类似其他软件的安装向导，只能你问我答，不够灵活。输入no进入。
- 型号2811路由器有两个接口，刚好连接两个交换机，需要分别针对两个接口进行配置。
en #进入特权模式
show ip int b #查看接口列表
conf t #进去全局配置模式
int f0/0 #进入接口配置模式，接口为f0/0
no shutdown #开启接口
ip add 10.1.1.254 255.255.255.0 #为接口f0/1配置ip
exit
int f0/1 #进入接口配置模式，接口为f0/1
no shutdown #开启接口
ip add 20.1.1.254 255.255.255.0 #为接口f0/1配置ip
end #退出到特权模式
show ip int b #查看接口列表
show run #显示running-config文件信息
write #保存配置
3远程管理设置
3.1路由器远程管理
1.为路由器设置简单用户密码，并设置采用login登录远程管理。
en
conf t
line vty 0 ? #对于2811路由器，回馈？位置可以填1-15.
line vty 0 3 #进入虚拟终端配置模式。为该设备开启4个虚拟终端（虚拟console口），允许4个人同时控制
password 123456 #与console配置模式一样配置用户密码
login
exit #退出到全局配置模式
enable password 654321 #配置特权密码（采用远程控制时，如果没有设置特权密码则无法访问）
2.PC端远程管理路由器。打开PC端的cmd命令行，进入用户模式→进入特权模式及其他模式可以远程配置路由器。
Telnet 10.1.1.254
→Password #提示输入用户密码
→Router #进入路由器用户模式
en #尝试进入特权模式
→Password #提示输入特权密码
3.考虑到Telnet不安全，ssh采用非对称加密算法能保证信息安全的三要素，需要设置对路由器远程控制端口。进入路由器命令行设置。
line vty 0 3 #进入虚拟console口配置模式
transport input ? #查看该接口输入端口类型
transport input ssh #限制接口仅开放ssh端口
4.采用ssh需要非对称加密算法，需要对路由器进行秘钥配置
conf t #进入全局配置模式
hostname R1 #生成秘钥需要有自定义名字
ip domain-name xx.qq.com #生成秘钥需要有域名，不需要与公司域名相同。
crypto key generate rsa #crypto与安全相关的配置，key与秘钥相关，generate生成秘钥，ras算法类型。
5.PC端采用ssh远程管理路由器，实际工作中PC端不带ssh客户端，需要手动安全，PacketTracer仿真平台的PC设备自带ssh。进入PC端cmd窗口。
ssh /? #查看ssh命令用法，实际需要根据所安装的客户端查看对应命令
→Usage: SSH -l username target #提示需要输入设备名及IP地址。
ssh -l R1 10.1.1.254 #采用ssh端口远程控制路由器，后续提示输入密码与Telnet端口一致
6.为明确对网络设备的远程修改来源于哪位工程师，需要为不同工程师配置不同账户及密码，以追溯责任。进入路由器命令行
line vty 0 3 #进入虚拟console口配置模式
no password #删除之前配置的密码
no login #该命令表示无需密码即可远程管理路由器，不能停留太长时间
login local #采用本地账号数据库账号进行登录
exit #退出到全局配置模式，设置本地账号数据库
username 用户名1 password 密码1 #设置第一个账户密码
username 用户名2 password 密码2 #设置第二个账户密码
do show run #强制查看运行配置文件
7.采用PC端进行路由器的远程控制，打开PC端cmd窗口。
ssh -l 用户名1 10.1.1.254 #以用户名1的身份登录配置路由器
3.2交换机远程控制
- 为两个局域网的两个交换机均设置远程管理。
en
conf t #进入全局配置模式
enable password 654321 #配置特权密码（采用远程控制时，如果没有设置特权密码则无法访问）
username 用户名1 password 密码1 #设置第一个账户密码
username 用户名2 password 密码2 #设置第二个账户密码
ip domain-name xx.qq.com #生成秘钥需要有域名，不需要与公司域名相同。
crypto key generate rsa #crypto与安全相关的配置，key与秘钥相关，generate生成秘钥，ras算法类型。line vty 0 3 #进入虚拟终端配置模式。
login local #采用本地账号数据库账号进行登录
transport input ssh #限制接口仅开放ssh端口
4总结
- 熟练构建2个简单局域网并以路由器相连，为各设备配置IP子网掩码及网关，让全网能够相互ping通。
- 熟练地为路由器与交换机设置主机名、用户密码与特权密码、设置远程管理端口类型。
- 对于交换机与路由器，要求熟练使用Telnet/ssh两种方式远程管理，熟练使用login与login local两种验证方式。
