eNSP实验记录（一）：路由器与交换机

本次实验拓扑图如下：
图1 拓扑图

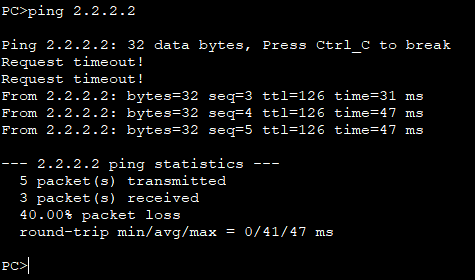

实验目的：探究路由器与交换机之间的连接及设置方法，以及Ping通4台PC端！！

一：配置各端口的IP

（一）PC端

以PC1为例：需要配置的内容为：

.IP地址
子网掩码
网关地址

图2 PC1

（二）路由器端

路由器配置需要依据拓扑图对端口逐个进行设置。
以路由器AR-1为例：
图3 路由器AR-1
由上图可知，路由器AR-1共需配置两个端口分别是：GE0/0/0和GE0/0/1

GE0/0/0配置

<Huawei>sys    '进入系统视图'
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR-1     '更改路由器名称为AR-1'
[AR-1]int g0/0/0         '进入GE0/0/0端口'
[AR-1-GigabitEthernet0/0/0]ip add 1.1.1.2 24    '配置GE0/0/0端口IP地址，格式为ip address IP地址 子网掩码位数'
[AR-1-GigabitEthernet0/0/0]q    '退出GE0/0/0端口'
[AR-1]

GE0/0/1配置

[AR-1]int g0/0/1         '进入GE0/0/1端口'
[AR-1-GigabitEthernet0/0/1]ip add 1.1.1.2 24    '配置GE0/0/1端口IP地址，格式为ip address IP地址 子网掩码位数'
[AR-1-GigabitEthernet0/0/1]q    '退出GE0/0/1端口'
[AR-1]

————至此路由器AR-1的两个G口IP地址配置完毕，其余路由器依拓扑图配置 ————

（三）交换机端
交换机IP地址配置与路由器不同
交换机拥有多个G口，但是并不能像路由器那样独立进行G口IP地址配置，交换机需要先进行vlan的配置，之后对G口进行划分（access或者trunk），由于此处交换机直接与路由器相连，因此端口划分为Trunk
图4 交换机端

<Huawei>sys   '进入系统视图'
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW   '更改交换机名称为SW'
[SW]int g0/0/1   '进入端口GE0/0/1'
[SW-GigabitEthernet0/0/1]
Mar  2 2021 22:54:33-08:00 SW DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25.
191.3.1 configurations have been changed. The current change number is 8, the ch
ange loop count is 0, and the maximum number of records is 4095.
[SW-GigabitEthernet0/0/1]port link-type trunk   '设置GE0/0/1端口为Trunk模式'
[SW-GigabitEthernet0/0/1]port trunk allow-pass vlan all    '允许所有vlan的数据帧通过此端口。'
[SW-GigabitEthernet0/0/1]q   '退出GE0/0/1端口'
[SW]

交换机的端口类型分为三种：Access、Trunk和Hybrid
Access类型：端口只能属于1个VLAN，一般用于连接计算机；
Trunk类型：端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于交换机之间连接；
Hybrid类型：端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。
详情可参考文章《网络：access和trunk端口和hybird端口的区别》作者：鼠光
原文链接：https://blog.csdn.net/q235990/article/details/88227936
——————————————————————

对Access端口感兴趣的小伙伴可以参考文章《华为ensp配置三层交换机和路由器的静态路由实现不同vlan的通信》作者：Debris丶
原文链接：https://blog.csdn.net/qq_34377830/article/details/80008462

————————————————————————
继续接下来的操作：
当我们将交换机的端口划分完毕后，所有Trunk类型的端口都默认在vlan 1之下，因此直接给予vlan 1一个IP地址即可

[SW]int vlanif 1   '进入vlan 1设置界面'
[SW-Vlanif1]ip add 11.1.1.2 24   '设置IP地址，与路由器句法相同'
[SW-Vlanif1]q   '退出vlan 1设置'
[SW]

此时，此交换机四个Trunk类型的端口，共用IP地址：11.1.1.2/24

二、配置路由协议

如本次实验的小型网络，可以选用RIP协议。
（一）路由器
以AR-1为例：

[R1]rip //进入RIP协议设置
[R1-rip-1]version 2 //选择第二代RIP协议
[R1-rip-1]network 1.0.0.0//确定RIP协议工作网段
[R1-rip-1]network 11.0.0.0//确定RIP协议工作网段
[R1-rip-1]q//退出

其他路由器依次配置
（二）交换机

[SW]rip  '进入RIP设置'
[SW-rip-1]version 2   '选择第二代RIP协议	'
[SW-rip-1]network 11.0.0.0   '确定RIP工作网段'
Mar  2 2021 22:26:52-08:00 SW DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25.
191.3.1 configurations have been changed. The current change number is 5, the ch
ange loop count is 0, and the maximum number of records is 4095.//此处为自动弹出，若之前代码未能输入完毕，可在此处继续输入，不受影响。
[SW-rip-1]q   '退出'
Mar  2 2021 22:27:22-08:00 SW DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5.25.
191.3.1 configurations have been changed. The current change number is 6, the ch
ange loop count is 0, and the maximum number of records is 4095.
[SW]
