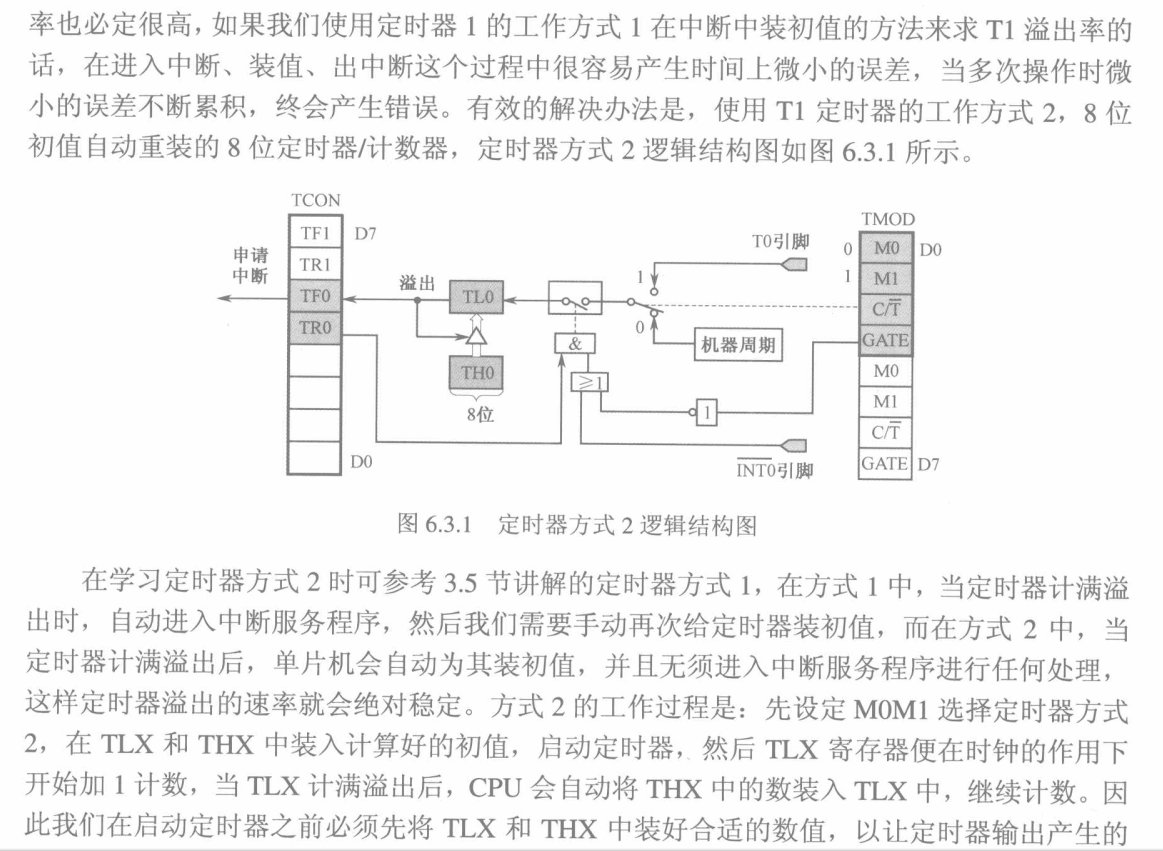

TMOD：定时器/计数器工作方式寄存器
TCON：定时器/计数器控制寄存器
SCON：串行口控制寄存器
串行口控制寄存器SCON决定串行口通信工作方式，控制数据的接收和发送，并标示串行口的工作状态等，其位格式为：
SMO、SM1：串行口工作方式控制位，对应4种工作方式，如表7-1所示（fosc是晶振频率）。
SM2：
多机通信控制位，主要用于工作方式2和工作方式3。
若SM2=1，则允许多机通信。
多机通信规定：第9位数据位为1 （即TB8=1），说明本帧数据为地址帧：第9位数据为0（即TB8=0），则本帧数据为数据帧。
当从机接收到的第9位数据（在RB8中）为1时，数据才装入接收缓冲器SBUF，并置RI=1向CPU申请中断；如果接收到的第9位数据（在RB8中）为0，则不置位中断标志RL信息丢失。
当SM2=0时，则不管接收到第9位数据是否为1，都产生中断标志RI，并将接收到的数据装入SBUF。应用这一特点可以实现多机通信。
串行口工作在方式0时，SM2必须设置为0；工作在方式1时，如SM2=1，则只有接收到有效的停止位时才会激活RI。
REN：允许接收控制位。当REN=1时，允许接收；当REN=0时，禁止接收。此位由软件置1或清零。
TB8：在方式2和方式3中，此位为发送数据的第9位，在多机通信中作为发送地址帧或数据帧的标志。TB8=1，说明该发送帧为地址帧；TB8=0，说明该发送帧为数据帧。在许多通信协议中，它可作为奇偶校验 位。此位由软件置1或清零。在方式0和方式1中，此位未使用。
RB8： 接收数据的第9位。在方式2和方式3中，接收到的第9位数据放在RB8中。它或是约定的奇/偶校验位，或是约定的地址/数据标志位。在方式2和方式3多机通信中，若SM2=1且RB8=1，说明接收到的数 据为地址帧。
TI： 发送中断标志位。在一帧数据发送完时置位。TI=1，申请中断，说明发送缓冲器SBUF已空，CPU可以发送下一帧数据。中断被响应后，TI不能自动清零，必须由软件清零。 ,
RI： 接收中断标志位。在接收到一帧有效数据后，由硬件置位。RI=1.申请中断，表示一帧数据接收结束，并已装入接收缓冲器SBUF中，CPU响应中断，取走数据。RI不能自动清零，必须由软件清零。
串行口发送中断标志TI和接收中断标志RI共为一个中断源。因此，CPU接收到中断请求后，不知道是发送中断TI还是接收中断RI，必须用软件来判别。单片机复位后，控制寄存器SCON的各位均清零。

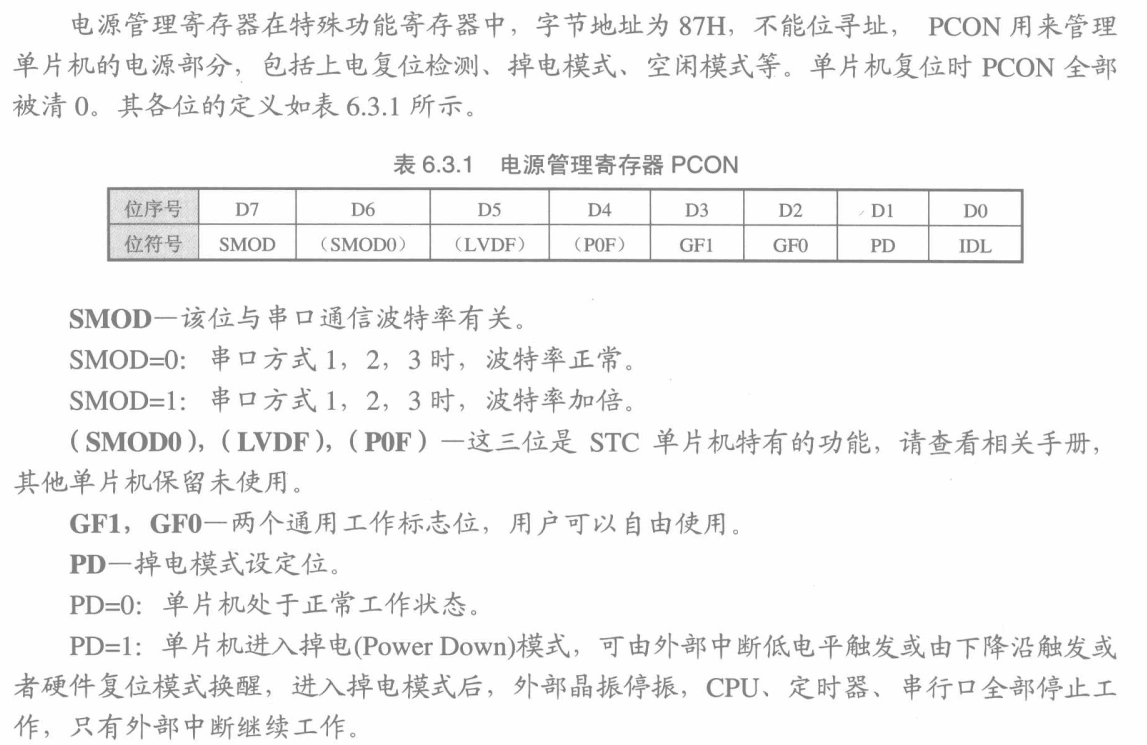

PCON：电源控制及波特率选择寄存器
电源控制寄存器PCON中只有一位SMOD与串行口工作有关，
SMOD：波特率倍增位。串行口工作在方式1、方式2、方式3时，若SMOD=1，则波特率提高一倍;
若SMOD=0，则波特率不提高一倍。单片机复位时，SMOD=0。
SBUF：串行数据缓冲器
串行口中有两个缓冲寄存器SBUF，一个是发送寄存器，一个是接收寄存器，在物理结构上是完全独立的。它们都是字节寻址的寄存器，字节地址均为99H。这个重叠的地址靠读/写指令区分：串行发送时，CPU向SBUF写入数据，此时99H表示发送SBUF；串行接收时，CPU从SBUF读出数据，此时99H表示接收SBUF。
SBUF是指串行口中的两个缓冲寄存器，一个是发送寄存器，一个是接收寄存器，在物理结构上是完全独立的，但地址是重叠的。它们都是字节寻址的寄存器，字节地址均为99H。只要在编写程序时，用不同指令即可操作两个寄存器。
比如，SBUF=A；这个是指将A的数据移入发送寄存器，然后发送寄存器再把数据发送出去。A=SBUF;则是指将接受寄存器中的数据赋值给A。
