串口工作方式寄存器SCON

串口工作方式寄存器SCON，SCON（Serial Control Register)串行口控制寄存器，用于控制串行通信的方式选择、接收和发送，指示串口的状态。SCON既可以字节寻址，也可以位寻址，其字节地址为98H，地址位为98H~9FH。

• 相应的功能位定义如下：

RI：接收中断标志位，数据接收结束时，标志位会自动置1，需要通过程序将其置0

TI：发送中断标志位，数据发送结束时，标志位会自动置1，需要通过程序将其置0

RB8：存放发送数据的第9位

TB8：存放接收数据的第9位

REN：串行接收允许位，用于控制数据接收的允许和禁止，为1时允许接收，为0时禁止接收

SM2：多机控制位

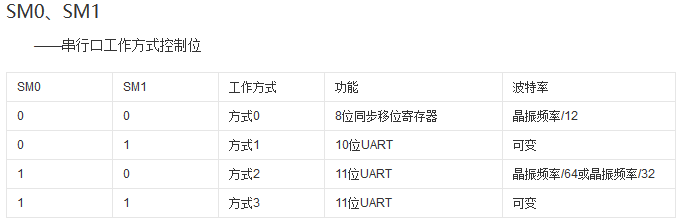

SM1，SM0：串行工作方式

PCON寄存器

PCON全称Power Control Register，即功率控制寄存器。包含SMOD，SMOD0，LVDF，POF，GF1，GF0，PD，IDL等控制位。

在CHMOS型单片机中，除SMOD位外，其他位均为虚设的，SMOD是串行口波特率倍增位，当SMOD=1时，串行口波特率加倍。

• 相应的功能位定义如下：

SOMD：波特率是否加倍选择位，0波特率不加倍，1波特率加倍

定时器工作方式寄存器TMOD

TMOD是定时器、计数器模式控制寄存器（TIMER/COUNTER MODE CONTROL REGISTER），它是一个逐位定义的8位寄存器，但只能使用字节寻址，其字节地址为89H。

• 相应的功能位定义如下：

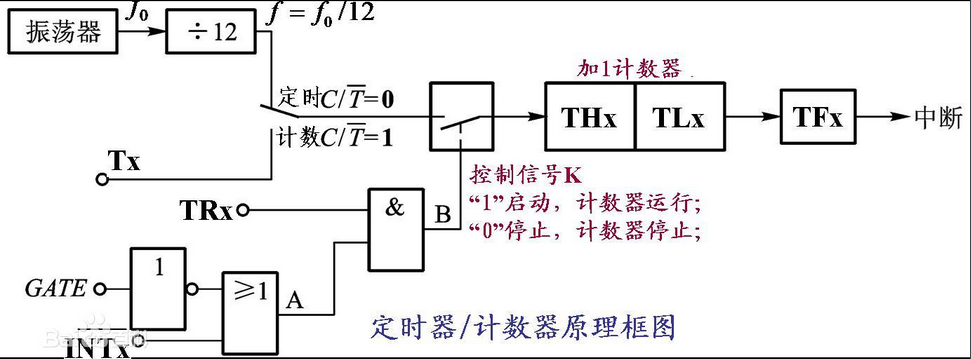

• 原理示意图如下（以51单片机为例，1个机器周期=12个时钟周期（振荡周期））：

Ⅰ，GATE——门控制。

●GATE=1时，“与门”的输出信号K由INTx输入电平和TRx位的状态一起决定(即此时K=TRx·INTx)，当且仅当TRx=1,INTx=1(高电平)时，计数启动；否则，计数停止。

当INT0引脚为高电平时且TR0置位，TR0=1；启动定时器T0；

当INT1引脚为高电平时且TR1置位，TR1=1；启动定时器T1。

●GATE=0时，“或门”输出恒为1，“与门”的输出信号K由TRx决定(即此时K=TRx)，定时器不受INTx输入电平的影响，由TRx直接控制定时器的启动和停止。

当TR0=1,启动定时器T0。

当TR1=1,启动定时器T1。

Ⅱ，C/T——功能选择位

C/T=0时为定时功能: 加1计数器对脉冲f进行计数，每来一个脉冲，计数器加1，直到计时器TFx满溢出；

C/T=1时为计数功能: 加1计数器对来自输入引脚T0(P3.4)和T1(P3.5)的外信号脉冲进行计数，每来一个脉冲，计数器加1，直到计时器TFx满溢出；

Ⅲ，M0、M1——方式选择功能

MCS-51的定时器T0有4种工作方式：方式0，方式1，方式2，方式3。

MCS-51的定时器T1有3种工作方式：方式0，方式1，方式2。

• 初始化的步骤一般如下：

1、确定工作方式（即对TMOD赋值）；

2、预置定时或计数的初值（可直接将初值写入TH0、TL0或TH1、TL1）；

3、根据需要开放定时器/计数器的中断（直接对IE位赋值）；

4、启动定时器/计数器（若已规定用软件启动，则可把TR0或TR1置“1”；若已规定由外中断引脚电平启动，则需给外引脚加启动电平。当实现了启动要求后，定时器即按规定的工作方式和初值开始计数或定时）。

 ***资料参考自百度百科
