Java调用OpenDDS(1)-编译安装openDDS-补上了所有网络上其他文章遗漏的细节

Java调用OpenDDS过程中踩了很多坑，记录一下。

提纲
1、DDS简介
2、DDS协议的实现产品
3、OpenDDS安装过程

1、DDS简介

DDS指的是Data Distribution Service，也即数据分发服务，是OMG（Object Management Group，对象管理组织）定义的一个数据传输协议。DDS采用发布-订阅的方式来在两个通信对象之间传输数据，也就是说它基于 DCPS（Data-Centric Publish-Subscribe, 以数据为中心的发布订阅）模型。

DDS协议定义了一套QoS（Quality of Service，服务质量）进行数据传输质量的控制。

DDS看上去和kafka等mq系统、mqtt协议等非常类似，但是仔细研究之后发现它和kafka、mqtt有一个核心的区别，这个核心区别用以下的图来展示更为清晰：

从这张图中可以看到，dds中发布者和订阅者只是通过DDS去发现彼此，当订阅者发现了自己需要的发布者后，传输数据的时候就是他们两个之间直接传输数据，而在kafka或者mqtt中不仅是订阅者、发布者彼此发现对方通过kafka，而且发布者和订阅者之间传输数据也是通过kafka或者mqtt进行的。这一点是他们之间的关键区别，其他方面在概念上都非常类似。

2、DDS协议的实现产品

DDS是一个协议规范，基于这个规范有很多公司做出做了对应的软件产品，这些软件产品都实现了DDS协议，主要有以下4种产品：

RTI DDS：由美国 RTI 公司开发，支持Windows、Linux、VxWorks等多种操作系统，商用软件，价格相对较高。目前全球范围内超过500个项目都应用了RTIDDS，包括航空、航天、船舶、国防、金融、通信、汽车等领域。
OpenSplice DDS：最初由 Thales 开发，在 2006 年被 PT（Prism Technologies）收购，主要的应用在 Tacticos 项目（Thales 的战斗管理系统）。
OpenDDS：由美国OCI公司开发，基于 C++ 实现，是开源软件。可从http://www.opendds.org/中获得帮助，目前最新的版本是OpenDDS 3.12.1。尽管OpenDDS采用C++语言实现，但也提供JAVA和JMS的开发接口，这意味着JAVA程序开发也可以使用OpenDDS。
MilSoftDDS：由土耳其的 MILSOFT Soft-ware Technologies 公司开发的DDS应用软件。
FastDDS：它由 ePromise 公司发布并维护
CycloneDDS：它是Eclipse开源的dds方案,

3、OpenDDS安装过程

安装OpenDDS需要准备一些基础软件，分别是：

（1）Perl的编译器，在windows上可以安装ActivePerl或者StrawberryPerl，这两个都是Perl语言的windows编译器。Perl编译器的作用是OpenDDS中有很多Perl脚本需要执行。
（2）Visual Studio Community 2017，vs主要用来对Tao和OpenDDS进行编译。
（3）JDK8，OpenDDS只支持JDK8，JDK8以后的JDK版本都不支持。

安装OpenDDS是从源代码编译安装，它没有二进制的安装包。编译安装过程中需要编译两个东西，一个是ACE+TAO，第二个是OpenDDS。这两个都可以从OpenDDS官网（http://www.opendds.org/）下载到。
安装的过程其实就是编译Ace+Tao和OpenDDS的过程。

各个软件的版本如下：

strawberry-perl-5.32.1.1-64bit.msi
Visual Studio Community 2017
ACE+TAO-6.5.3.zip
OpenDDS-3.13.zip

3.1 StrawberryPerl的安装

Perl本来是Linux下一个脚本编程语言，后来有开发者为Perl做了Windows下的解释器，所以Perl语言写的脚本也可以在Windows下运行了，目前据我所知Windows下有两种perl的解释器，分别是activePerl和strawberry-perl，这里我们用的strawberry-perl，所以安装strawberry-perl。

strawberry-perl-5.32.1.1-64bit.msi的安装就是下一步下一步，没有特别的设置，很简单，就不多说了。

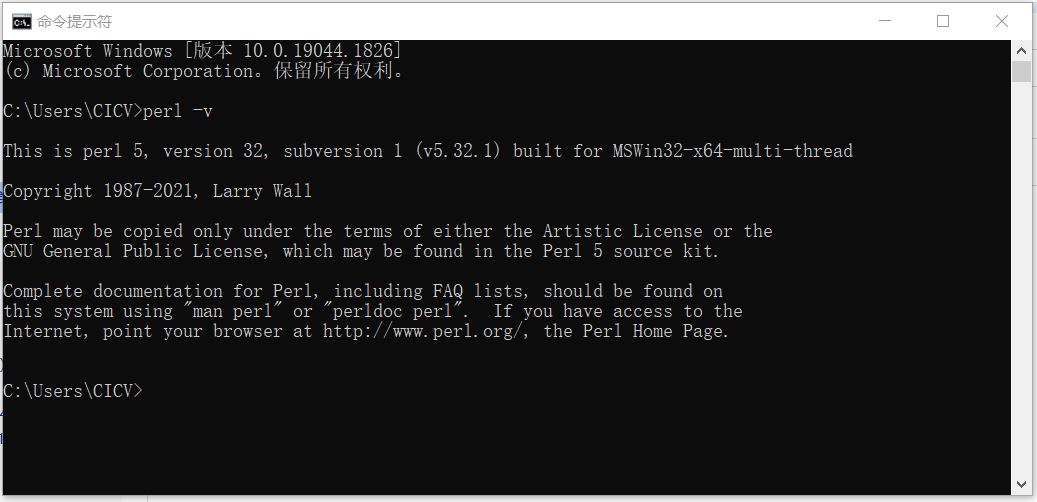

安装完成后，打开cmd，输入perl -v查看strawberry perl的版本，如果这个命令顺利输出了strawberry perl的版本，说明strawberry perl安装成功了。

3.2 Visual Studio Community 2017的安装

visual studio community的安装也是下一步下一步的，但是中间有一个地方需要注意，如下两图所示：

把弹出窗口右边的滚动条下拉一下，下面还有需要注意的选项：

这一处选择后，就没有其他需要注意的地方了，其他都是下一步下一步直到完成，就安装成功了。

3.3 ACE+TAO的编译安装

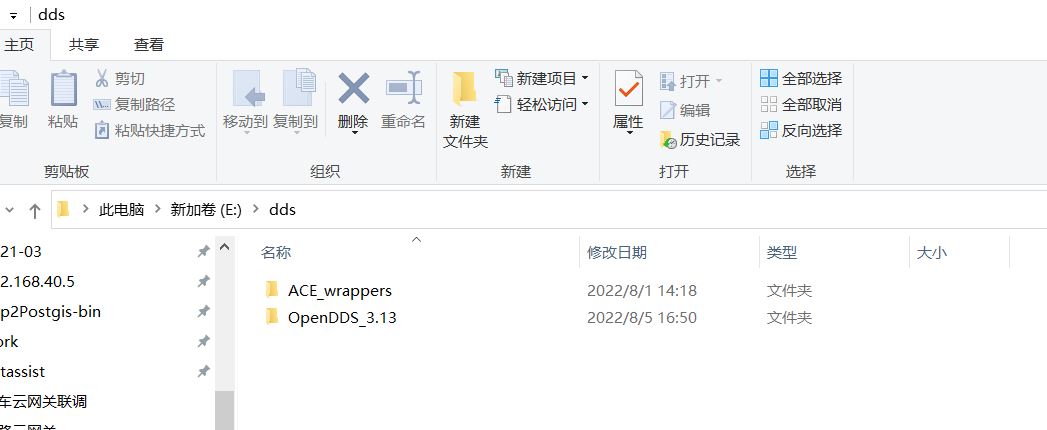

因为ace+tao和opendds是压缩包，所以首先解压。为了统一在一个目录下工作，于是新建一个目录E:\dds

将ACE+TAO-6.5.3.zip 和 OpenDDS-3.13.zip 解压到E:\dds。

进入E:\dds\ACE_wrappers\ace目录，新建一个文件config.h并添加内容：

#include “ace/config-win32.h”

添加环境变量

下面每一个环境变量都不能少。
我踩过坑的，当时我少写了几个环境变量，编译ace+tao的时候死活过不去，查资料查资料浪费了很多时间走了很多弯路，最后才搞明白，过程中又着急又苦恼，唉，苦不堪言。
最后实在没办法，找了一个公司内部搞C++的，结果这哥们来了之后，盲目的拿着鼠标胡摆了几下，走了，我一看完蛋了，这哥们对openDDS一窍不通，完全不懂，就别指望他了，还是自己继续苦干吧。
再后来终于找到一个同事，他是懂openDDS的，他也理解我的难处，我一说他就知道我在哪里卡住了，当时困扰了好几天的苦恼被人一瞬间理解，莫名的产生了一种幸福感，真是有种他乡遇故知的感动。
在和他反复交流过几次之后，终于知道问题是少了几个环境变量，而且他还建议我为了安全起见把perl从activePerl换成strawberryPerl。我被那几天编译出错误折磨的已经够呛了，所以他说啥我听啥，就马上卸载了activePerl，下载strawberryPerl，赶紧安装strawberryPerl，增加环境变量，最后终于把ace+tao给编译好了。

那一刻，我真是长出了一口气，感觉天似乎突然明亮了很多，我呆立在原地看了好久那久违的明亮，感觉好像死过的人，重新回到阳间，重见光明一样，不知道是什么心情，反正是呆呆立了好久，才回过神来。心里难过之余，又痛恨网络上这些文章的作者不把细节写清楚，又感慨研发这工作太tm苦了，苦楚无法言说。最令人可恨的是官方网站写的又简略又没有可落地性，官网都说不明白，还搞个球呀，可是任务在身，不搞能行吗？？？

写博客的此时，真是感觉往事不堪回首呀！

ACE_ROOT E:\dds\ACE_wrappers

TAO_ROOT %ACE_ROOT%\TAO

MPC_ROOT %ACE_ROOT%\MPC

DDS_ROOT E:\dds\OpenDDS-3.14

LD_LIBRARY_PATH %DDS_ROOT%\lib

PERL5LIB %DDS_ROOT%\bin\PerlDDS

在Path中添加：中添加：

%ACE_ROOT%\lib

%ACE_ROOT%\bin

%DDS_ROOT%\lib

%DDS_ROOT%\bin

编译ACE和TAO
进入到%ACE_ROOT%目录下，可以看到有几个类似于ACE_vs2017.sln的文件，因为我们安装的是VS2017，所以我们用visual studio打开ACE_vs2017.sln，然后依次执行“项目-重新解决方案目标”和“生成-生成解决方案”两个命令，这两个命令都成功执行后，就表示ace编译成功了。

进入到%ACE_ROOT%\TAO目录下，可以看到有几个类似于TAO_ACE_vs2017.sln的文件，同理因为我们安装的是VS2017，所以我们用visual studio打开TAO_ACE_vs2017.sln，同样依次执行“项目-重新解决方案目标”和“生成-生成解决方案”两个命令，这两个命令都成功执行后，就表示tao_ace编译成功了。

3.4 OpenDDS的编译安装

了让OpenDDS支持Java，需要将%JAVA_HOME%\include中的jni.h文件和%JAVA_HOME%\include\win32中的jawt_md.h、jni_md.h复制到Microsoft Visual Studio\2017\Professional\VC\Tools\MSVC下各个版本SDK的include下，以防止编译时找不到这些文件。

进入到%DDS_ROOT%目录下，打开configure文件，找到420行，在420行下面添加下面一行代码：

$opts{‘compiler_version’} = “vs2017”;

用VS2017的开发人员命令提示符，进入%DDS_ROOT%目录，执行./configure --java。

执行后生成了DDS.sln和setenv.cmd两个文件，在命令行执行setenv.cmd设置环境变量。

用Visual Studio 2017 打开 DDS.sln。

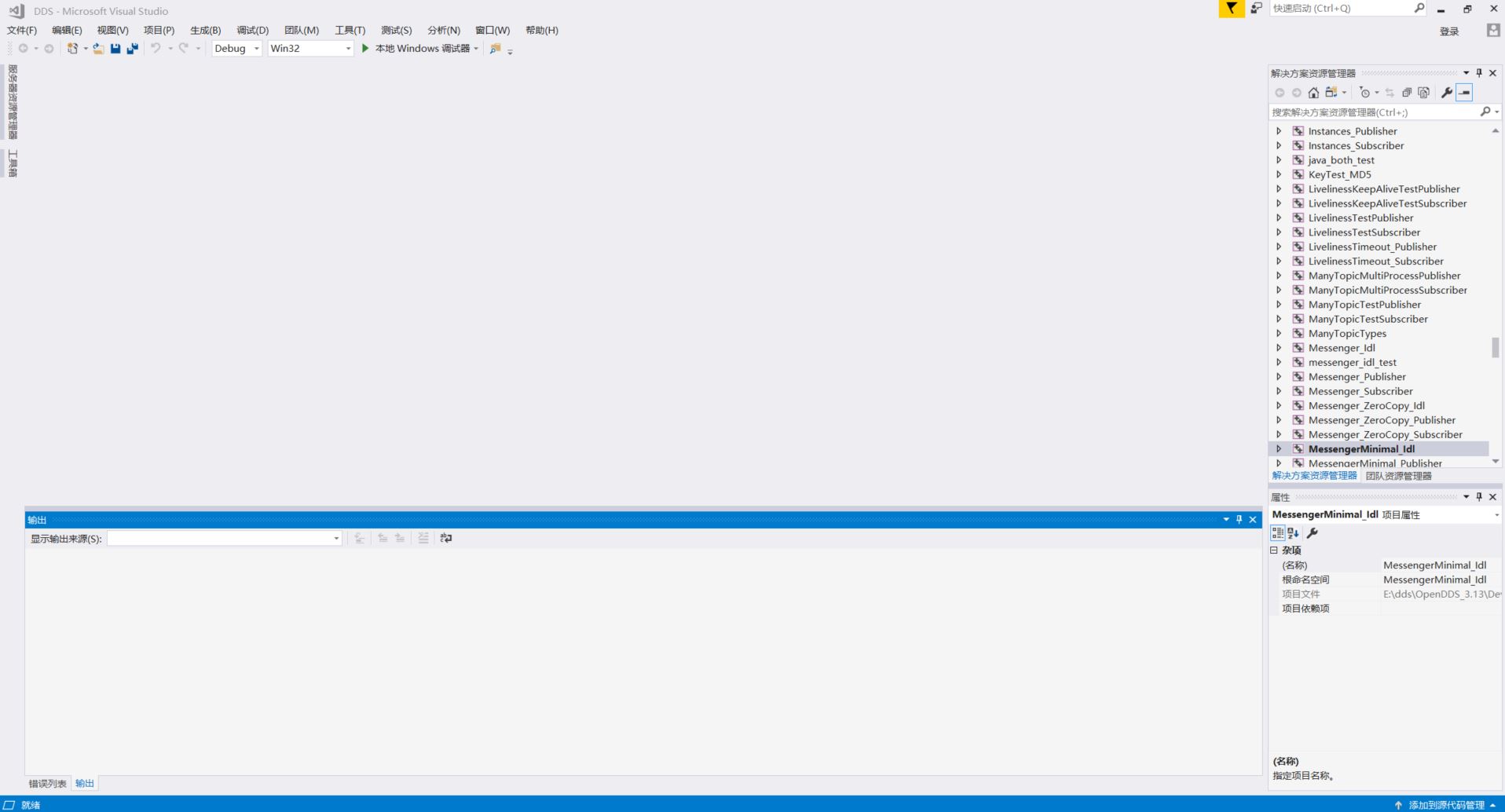

打开DDS.sln后，在Visual Studio 2017的解决方案管理器中会看到，这个DDS解决方案包含很多个项目，其中有一个项目Messager_Minimal_Idl是默认选中的。

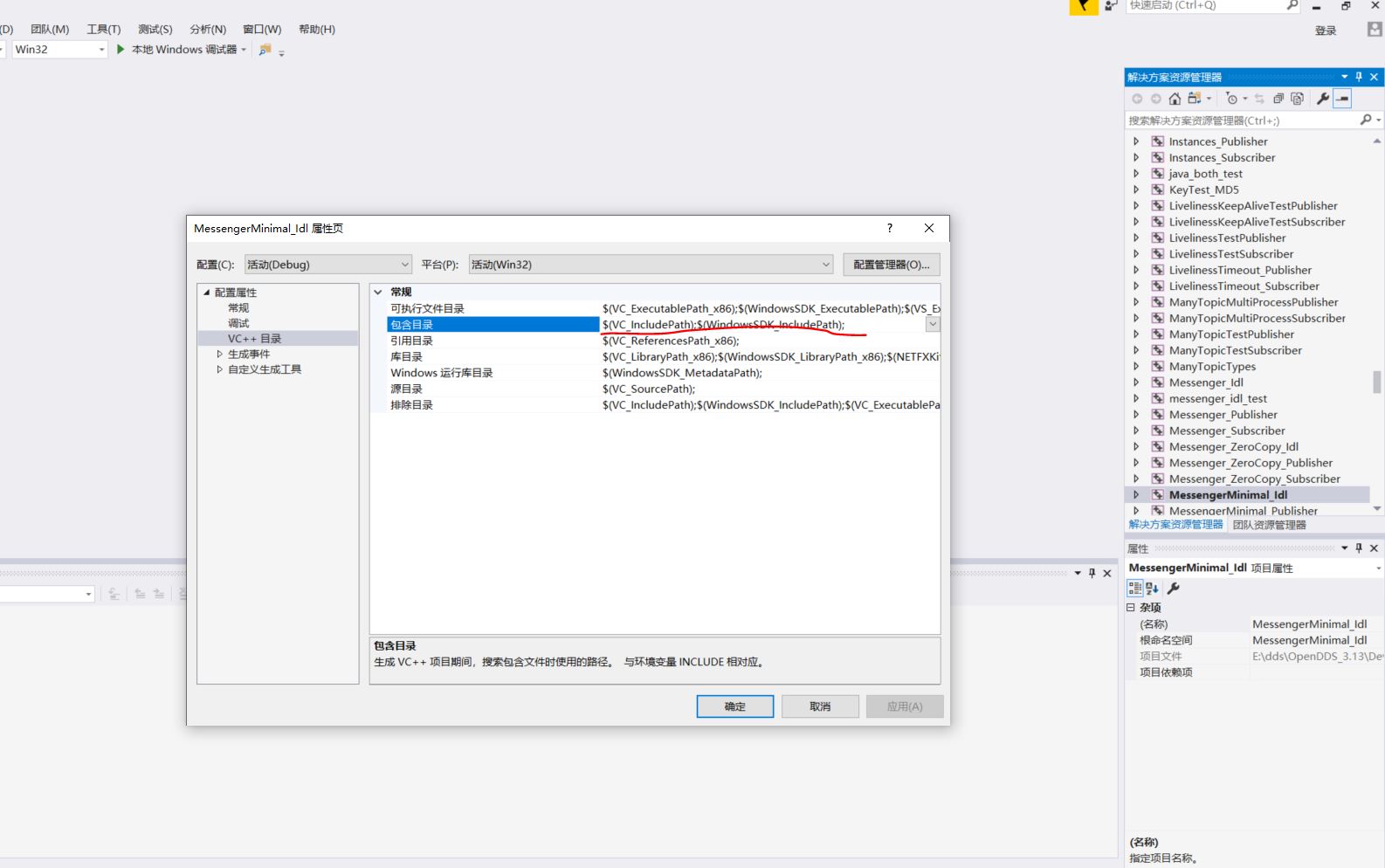

此时，右键此项目，打开属性窗口，配置属性 > VC++目录 > 常规 > 包含目录中添加

E:\dds\OpenDDS-3.13
E:\dds\ACE_wrappers
E:\dds\ACE_wrappers\TAO

如上图在红色线标出来的位置添加以上的3个目录。

最后，一切设置完毕后，开始编译了。
依次执行“项目-重新解决方案目标”和“生成-生成解决方案”两个命令，这两个命令都成功执行后，就表示openDDS编译成功了。一般而言按照我的步骤设置之后，肯定会成功的，如果有例外没有成功的，我也没办法，自己看着办吧。

3.5 测试OpenDDS的编译是否成功

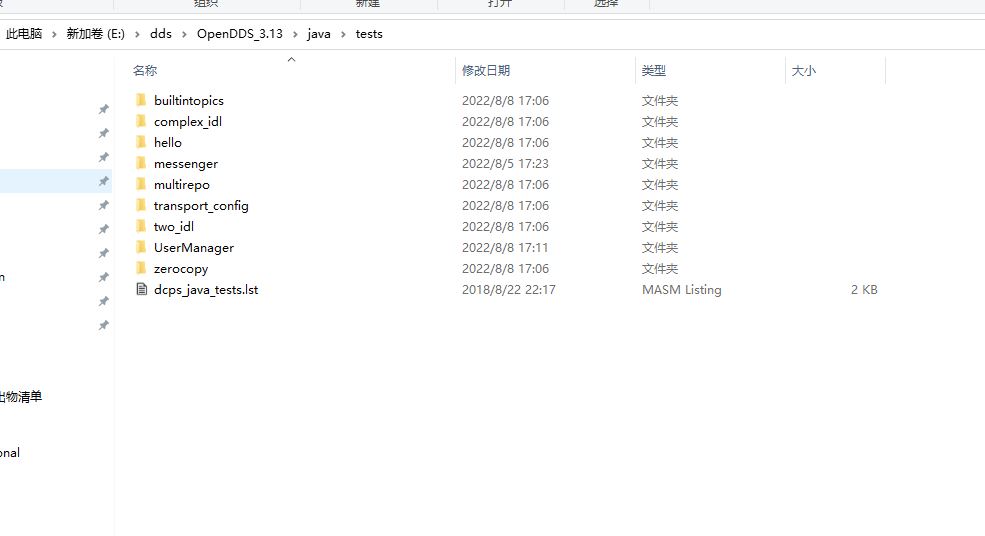

进入%DDS_ROOT%\java\tests下，这个tests目录中存放的都是java编的dds示例程序，有好多，如下图所示：

网上说进入到这个目录后，就开始执行run_test.pl，网上这些说法都是忽略了中间步骤的，不知道是故意捣鬼还是无意的，反正你直接从tests目录下是找不到run_test.pl的。

因为java/tests/下每一个文件夹都是一个java调用dds的示例程序，而且每一个文件夹下都有run_test.pl，究竟应该执行哪一个呢？

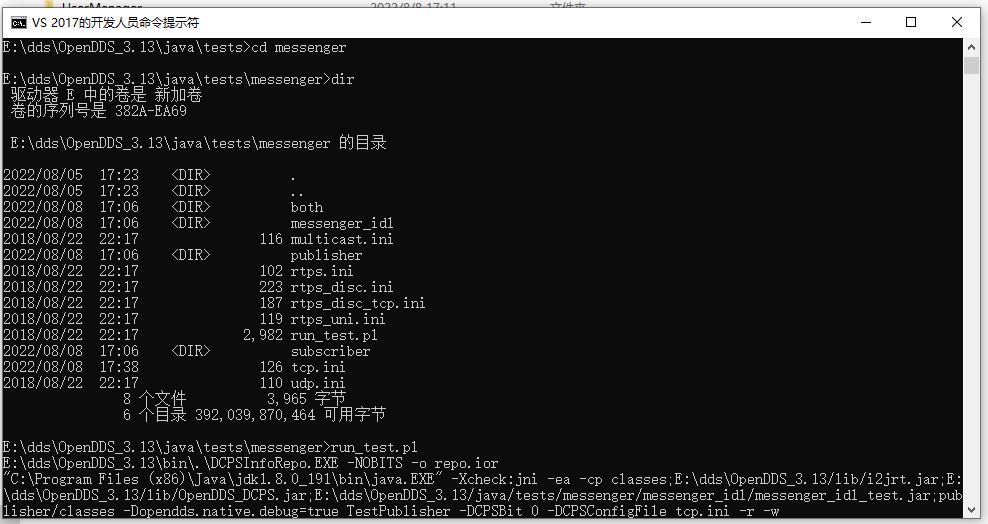

我是进入了messager目录执行了run_test.pl，最后命令执行完，输出了test passed，我知道成功了。

执行run_test.pl命令后，会输出很多东西，但是等一会儿，最后会出现test passed：

这就是编译工作完全成功了。
