51单片机lcd1602显示时间日期

article/2025/9/30 15:09:51

实验内容：
使用51单片机控制LCD1602液晶显示屏显示 时间/日期/星期/温度 信息，并可通过按键设置值。

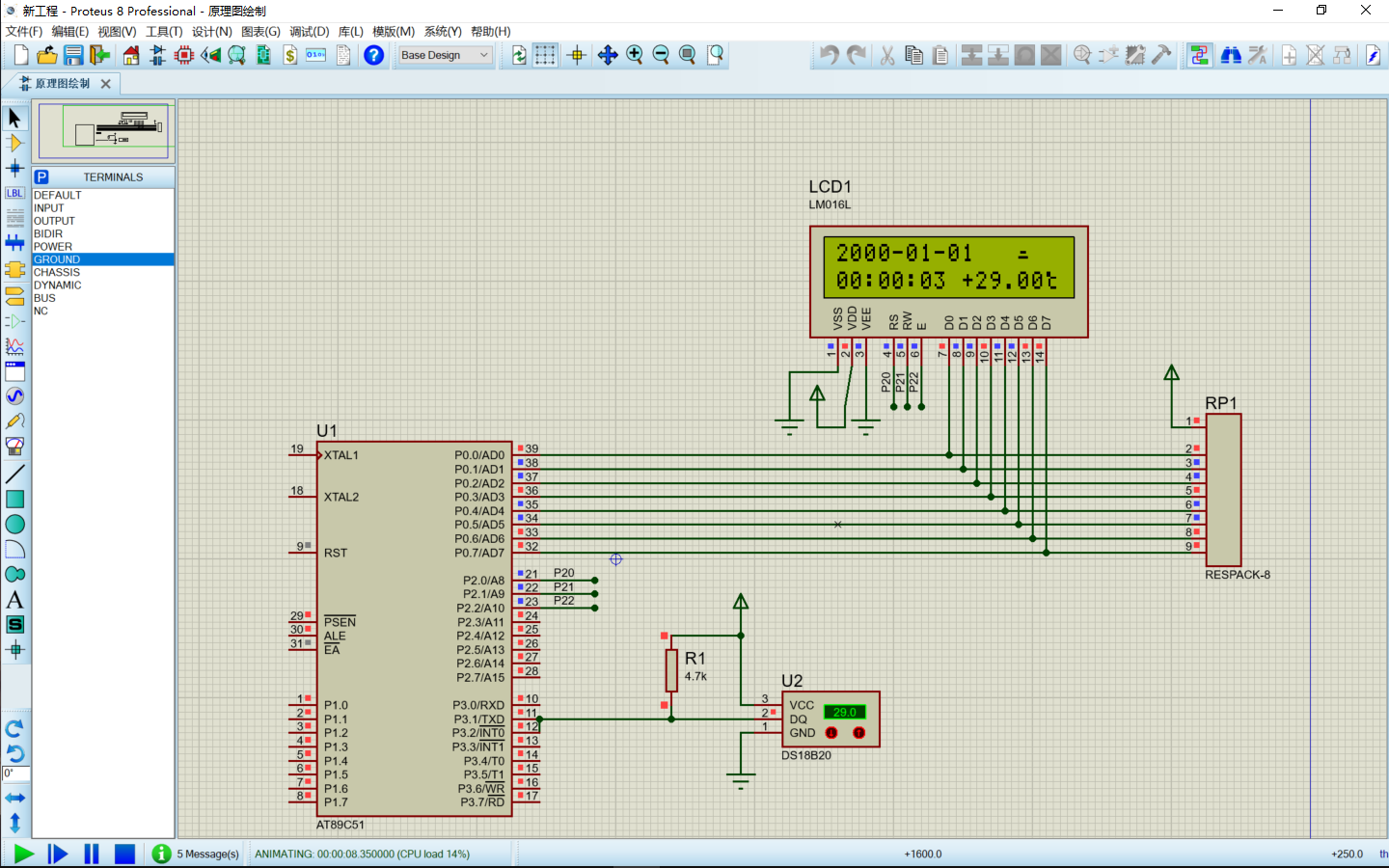

仿真效果展示：
在这里插入图片描述
proteus仿真图：

硬件测试图：
在这里插入图片描述
说明：
硬件测试按键使用左侧的四个独立按键
key1-设置键（选设置位）
key2：加一
key3：减一
key4：切换到日期/时间

主要硬件：

AT89C51主控芯片
LM016L/LCD1602 液晶显示模块
RESPACK-8 排阻
DS18B20 温度传感器
BUTTON 按键

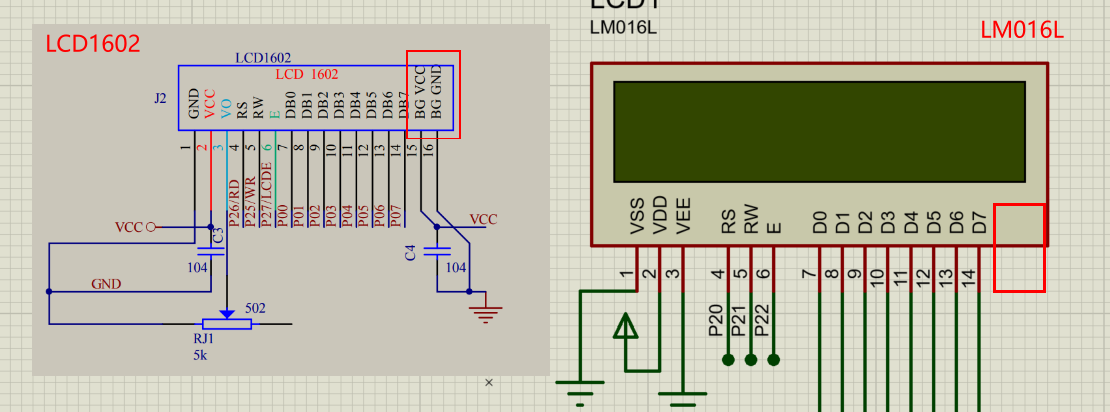

注：LM016L和LCD1602 原理是一样的，用法也相同。只是protues中lm0161没有显示调节亮度的那两个端口

对比

此次代码采用模块化的方式，硬件初始化和相关代码单独封装在一个文件中，使用时将其包含就好。

项目结构如图：
在这里插入图片描述

列出几个比较重要的函数：
主函数：

#include <reg52.h>
#include "LM016L.h"
#include "Timer.h"
#include "Data.h"
#include "Button.h"
#include "temp.h"/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数 程序入口
* 参数			 ：无
*******************************************************************************/
void main()
{LcdInitiate();	//液晶屏初始化TimerInit();   	//定时器初始化
//	Ds18b20Init();	//温度传感器不在这里初始化，在每次温度转化时和读取温度时都要初始化while(1){KeyScan();				//按键检测button_setting();		//按键 设置处理button_up_down();		//按键 加一/减一 处理ButtonSwitchDT();		//按键 切换时间/日期 处理//想显示哪个就显示哪个，不想要的可以注释掉TimerShow();			//时间显示	 星期显示在时间里DataShow();			//日期显示Lcd_Tem_Display(Ds18b20ReadTemp());	//温度显示}
}

定时器中断函数：

/*******************************************************************************
* 函 数 名         : Timer0()
* 函数功能		   : 定时器0中断函数
* 参数			   ：无
*******************************************************************************/
void Timer0() interrupt 1
{TH0=0x4C;TL0=0x00;i++;//使得setting_flag 0.2秒转换一次if(i%10<5){blink_flag = 0;}if(i%10>=5){blink_flag = 1;}if(i==20)//20个50毫秒即一秒{i=0;if(button_num1==0){num1++;}if(num1==60){num1=0;num2++;if(num2==60)//定时一小时自动清零{num2=0;num3++;if(num3==24){num3=0;day++; 		//一天过去星期加一	weekday++;if(weekday==8){weekday=1;}//日期处理DataDeal1();	//一天过去年月日相应变化}}	}}
}/*******************************************************************************
* 函 数 名       : DataDeal1
* 函数功能		 : 日期处理函数，计算日期的当前的日期值
* 参数			 ：无
*******************************************************************************/
void DataDeal1()
{if(day>=30)		//默认一个月30天{month++;day=1;if(month>=13){month = 1;year2++;if(year2>=100){year2 = 0;	//由于年数太大后int型变量无法存储，使用两个变量存储高两位和低两位year1++;if(year1>=100){year1=0;}}}			}
}

按键处理函数：

/***********************************************************
*函数名		：KeyScan
*功能		: 按键扫描，返回按下的按键对应的位，并防止连按
*返回值		：返回按键按下的位置
*参数		：无
************************************************************/
char KeyScan()
{static unsigned char klast = 0;	  //记录上一次的按键值unsigned char trg = 0,key = 0;		  //trg:得到的返回值，返回值中8位只有一位为1，为1的位代表按下的位，其余位为零key = P2 & 0xF0;				  //将按下的位转换为0 没按下的位依然为1key ^= 0xF0;					  //异或之后没按下的位转换为1，按下的位转换为0trg = key & (key ^ klast);		  //这句是最关键的一句，需要自己理解klast = key;button_flag = trg;return trg;	  						//最终返回值是按下哪个按键，返回值对应就是1，没按对应的就是0  eg:按下button3 则返回0x01 0000 0100
}

温度传感器初始化函数：

/*******************************************************************************
* 函数名         : Ds18b20Init
* 函数功能		   : 初始化
* 输入           : 无
* 输出         	 : 初始化成功返回1，失败返回0
*******************************************************************************/
unsigned char Ds18b20Init()
{unsigned int i;DSPORT=0;			 //将总线拉低480us~960usi=70;	while(i--);//延时642usDSPORT=1;			//然后拉高总线，如果DS18B20做出反应会将在15us~60us后总线拉低i=0;while(DSPORT)	//等待DS18B20拉低总线{i++;if(i>5000)//等待>5MSreturn 0;//初始化失败	}return 1;//初始化成功
}
