链路聚合的介绍

链路聚合（英文：Link Aggregation）是一个计算机网络术语，是指将多个物理端口汇聚在一起，形成一个逻辑端口，以实现出入流量吞吐量在各成员端口的负载分担，交换机根据用户配置的端口负荷分担策略决定网络封包从哪个成员端口发送到对端的交换机。当交换机检测到其中一个成员端口的链路发生故障时，就停止在此端口上发送封包，并根据负荷分担策略在剩下的链路中重新计算报文的发送端口，故障端口恢复后再次担任收发端口。链路聚合在增加链路带宽、实现链路传输弹性和工程冗余等方面是一项很重要的技术。（百度百科）

链路聚合的作用

<1>增加链路带宽；

<2>提供链路的可靠性；

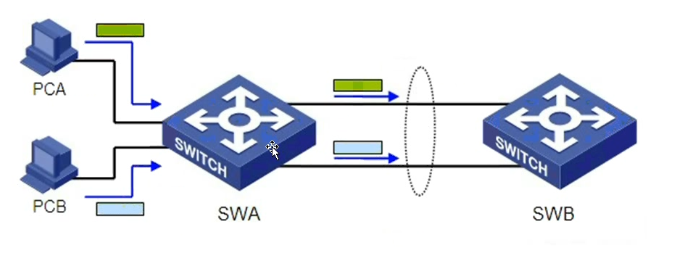

链路负载均衡原理

（聚合后链路基于流进行负载分担）

链路聚合的分类

<1>动态聚合：

<1.1>对方系统间使用聚合协议来协商链路信息；

<1.2>LACP（Link Aggregation Control Protocal，链路聚合控制协议）是一种基于IEEE802.3ad标准的，能够实现链路动态聚合的协议。

<2>静态聚合：

对方系统间不适用聚合协议来协商链路信息。

链路聚合的实例

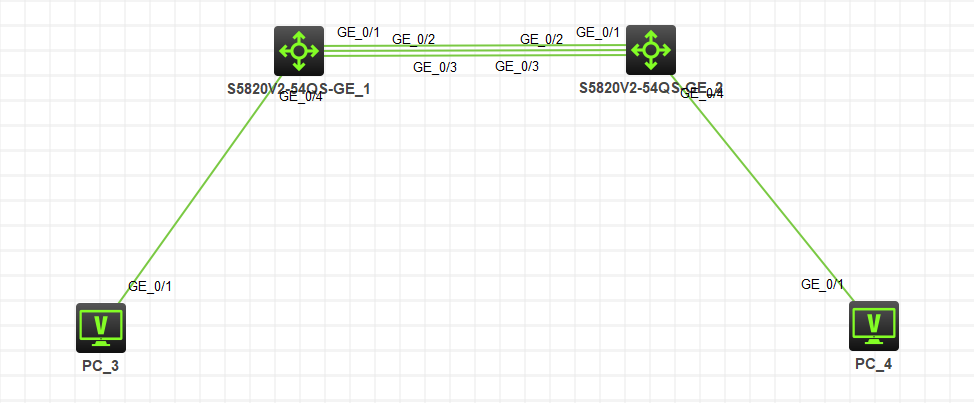

首先我们使用H3C的模拟器，创建这样的拓扑图，两台交换机，两台PC机。

（1）在两台交换机上创建聚合端口

命令是：[Switch]interface Bridge-Aggregation interface-number（注意，我们创建的链路聚合端口的编号是要相同的，即interface-number相同）。操作如下：

[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]

[SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]

（2）将两个交换机之间的三个GE端口添加到这个聚合端口中。

命令是：进入到接口视图，[Switch-GE1/0/1]port link-aggregation group number；操作如下：

[SW1]interface GigabitEthernet1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1
[SW1]interface GigabitEthernet1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1
[SW1]interface GigabitEthernet1/0/3
[SW1-GigabitEthernet1/0/3]port link-aggregation group 1

[SW2]interface GigabitEthernet1/0/1
[SW2-GigabitEthernet1/0/1]port link-aggregation group 1
[SW2]interface GigabitEthernet1/0/2
[SW2-GigabitEthernet1/0/2]port link-aggregation group 1
[SW2]interface GigabitEthernet1/0/3
[SW2-GigabitEthernet1/0/3]port link-aggregation group 1

（3）链路聚合显示和维护

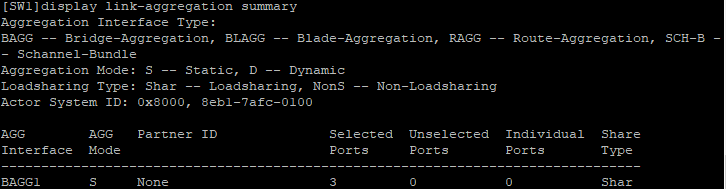

命令是：display link-aggregation summary；操作如下：

我们来介绍一下显示的内容：

<1>BAGG1：聚合端口ID为1；

<2>S：聚合方式为静态聚合；

<3>3：聚合组中包含有3个端口；

<4>Shar：组中端口是负载分担的类型

（4）这里我们设置的PC3和PC4是不同网段的，PC3的IP地址是192.168.1.2/24，网关是192.168.1.1；PC4的IP地址是192.168.2.2/24，网关是192.168.2.1；在SW1和SW2直接也要创建一个网段192.168.3.0/24。

（4.1）在SW1上创建VLAN 10 和VLAN 30；在SW2上创建VLAN 20 和 VLAN 30；并且进入到VLANIF接口配置相应的接口IP地址，

[SW1]vlan 10
[SW1]vlan 30
[SW2]vlan 20
[SW2]vlan 30

[SW1]interface Vlan-interface10
[SW1-Vlan-interface10]ip address 192.168.1.1 255.255.255.0
[SW1]interface Vlan-interface30
[SW1-Vlan-interface30]ip address 192.168.3.1 255.255.255.0
[SW1]ip route-static 192.168.2.0 24 192.168.3.2

[SW2]interface Vlan-interface20
[SW2-Vlan-interface10]ip address 192.168.2.1 255.255.255.0
[SW2]interface Vlan-interface30
[SW2-Vlan-interface30]ip address 192.168.3.2 255.255.255.0
[SW2]ip route-static 192.168.1.0 24 192.168.3.1

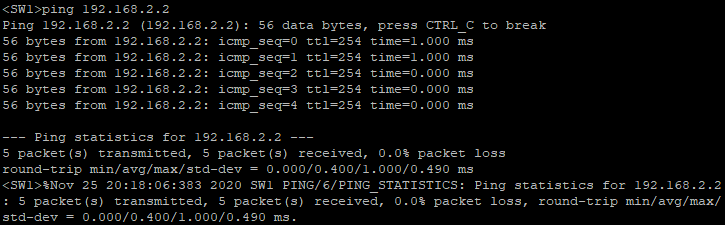

（4.2）做测试，在SW1上ping PC4的IP地址，然后在SW2上ping PC3的IP地址。
